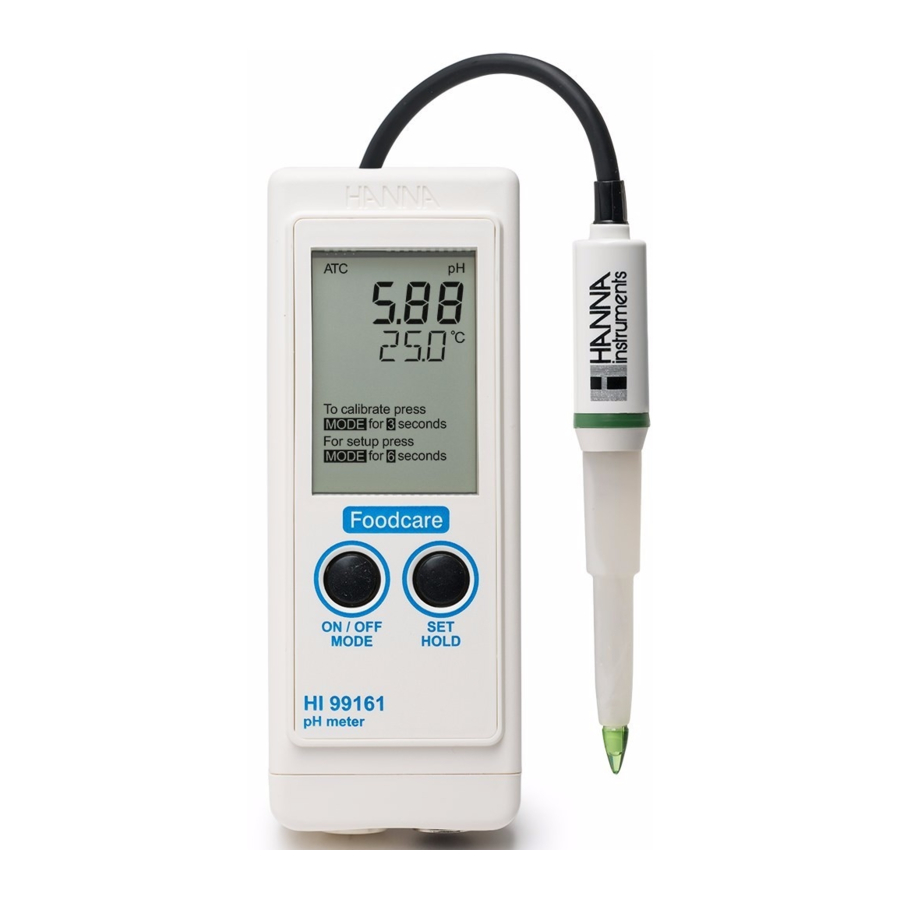

Hanna Instruments HI 99161 - Vedenpitävän pH-mittarin käyttöohje

Sisältö

1 JOHDANTO
2 TEKNISET TIEDOT
3 YLEISKATSAUS
4 KÄYTTÖOPAS
5 pH-MITTAUS JA KALIBROINTI
- 5.1 pH-kalibrointi
- 5.2 Oletuskalibroinnin palauttaminen
6 LAITTEEN ASETUKSET
7 AKUN VAIHTO
8 TAKUU
9 LISÄVARUSTEET
10 Viitteet
11 Lataa käyttöohje
12 Muilla kielillä

JOHDANTO

Mittarin mukana toimitetaan pH-elektrodi, joka on suunniteltu erityisesti elintarvikealan käyttöön.
FC 202D pH-elektrodissa on sisäänrakennettu lämpötila-anturi, kestävä ja helposti puhdistettava PVDF-runko sekä vahva kartiomainen kärki, joka sopii erinomaisesti mittauksiin puolikiinteissä aineissa, kuten lihoissa ja juustoissa. Elektrodissa on myös vapaa diffuusioholkki, joka estää tyypilliset tukkeutumisongelmat viskoosisissa nesteissä, kuten maidossa tai mausteissa.

TEKNISET TIEDOT

Alue	0,00 - 14,00 pH 0,0 - 60,0°C / 32,0 - 140,0°F
Resoluutio	0,01 pH 0,1°C / 0,1°F
Tarkkuus (@20°C/68°F)	±0,01 pH ±0,1°C / ±0,2°F
Tyypillinen EMC-poikkeama	±0,03 pH ±0,5°C / ±1°F
Lämpötilan kompensointi	Automaattinen, 0 - 60°C (32 - 140°F)
pH-kalibrointi	Automaattinen, 1 tai 2 pistettä kahdella muistissa olevalla puskurilla (pH 4,01/7,01/10,01 tai 4,01/6,86/9,18)
pH-elektrodi	FC202D (mukana)
Akun tyyppi/Kesto	4 x 1,5V AAA / n. 1000 tuntia
Ympäristö	0 - 50°C (32 - 122°F); RH 100%
Mitat	150x80x36mm (5.9x3.1x1.4")
Paino	210 g (7.4 oz.)

YLEISKATSAUS

KÄYTTÖOPAS

Anturin liittäminen

Liitä FC 202D -anturi mittarin yläosassa olevaan DIN-liittimeen kohdistamalla nastat ja työntämällä pistoke sisään. Kiristä mutteri varmistaaksesi hyvän yhteyden. Poista suojakorkki anturista ennen mittausten tekemistä.

Laitteen käynnistäminen ja akun tilan tarkistaminen

Paina ja pidä ON/OFF/MODE (PÄÄLLE/POIS/TILAN) -painiketta painettuna 2 sekunnin ajan. Kaikki LCD-näytön käytetyt segmentit ovat näkyvissä muutaman sekunnin ajan, minkä jälkeen näkyy jäljellä olevan akun varauksen prosenttiosuus (esim. % 100 BATT).

Näytön lukitseminen

Paina ja pidä SET/HOLD (ASETUS/PIDÄ) -painiketta painettuna, kunnes HOLD (PIDÄ) tulee näkyviin alareunaan. Lukema lukitaan LCD-näytölle (esim. pH 5.73 HOLD (PIDÄ)).
Palaa normaaliin tilaan painamalla mitä tahansa painiketta.

Laitteen sammuttaminen

Paina ON/OFF/MODE (PÄÄLLE/POIS/TILAN) -painiketta normaalissa mittaustilassa. OFF (POIS) tulee näkyviin alareunaan. Vapauta painike.

pH-MITTAUS JA KALIBROINTI

Varmista, että mittari on kalibroitu ennen käyttöä.
Jos elektrodi on päässyt kuivumaan, liota sitä HI 70300 -säilytysliuoksessa tunnin ajan aktivoidaksesi sen uudelleen.
Aseta anturin kärki testattavaan näytteeseen.
Odota, kunnes vakausilmaisin LCD-näytössä sammuu.
LCD-näyttö näyttää pH-arvon automaattisesti lämpötilakompensoituna ja näytteen lämpötilan.
Jos mittaukset otetaan peräkkäin eri näytteistä, puhdista anturin kärki huolellisesti ristikontaminaation välttämiseksi. Valitse sopiva puhdistusmenetelmä Hanna puhdistusliuoksella (katso "Lisävarusteet"-osio).

pH-kalibrointi

Paina ja pidä ON/OFF/MODE (PÄÄLLE/POIS/TILAN) -painiketta painettuna, kunnes OFF (POIS) alareunassa korvataan CAL (KALIBROINTI) -merkillä.
Vapauta painike. LCD-näyttö näyttää "pH 7.01 USE" (pH 7.01 KÄYTÄ) tai "pH 6.86 USE" (pH 6.86 KÄYTÄ) (jos valitsit NIST-puskurisarjan).
Yhden pisteen pH kalibrointia varten aseta anturi mihin tahansa puskuriin valitusta puskurisarjasta (esim. pH 7.01 tai pH 4.01 tai pH 10.01). Mittari tunnistaa automaattisesti puskurin arvon ja näyttää OK 1 sekunnin ajan.
Jos pH 7.01 -puskuria (tai 6.86, jos valitsit NIST-puskurisarjan) käytettiin, paina ON/OFF/MODE (PÄÄLLE/POIS/TILAN) -painiketta palataksesi pH-mittaustilaan.
Kahden pisteen pH kalibrointia varten aseta anturi pH 7.01:een (tai 6.86, jos valitsit NIST-puskurisarjan). LCD-näyttö näyttää tunnistetun puskurin arvon ja OK 1 sekunnin ajan ja sitten "pH 4.01 USE" (pH 4.01 KÄYTÄ).
Aseta anturi toiseen puskuriliuokseen (pH 4.01 tai 10.01, tai, jos käytät NIST:iä, pH 4.01 tai 9.18). Kun toinen puskuri tunnistetaan, LCD-näyttö näyttää OK 1 sekunnin ajan ja mittari palaa normaaliin mittaustilaan.

Oletuskalibroinnin palauttaminen

Tyhjennä edellinen kalibrointi painamalla ON/OFF/MODE (PÄÄLLE/POIS/TILAN) -painiketta kalibrointitilaan siirtymisen jälkeen. Alareunan LCD-näyttö näyttää ESC 1 sekunnin ajan ja mittari palaa normaaliin mittaustilaan. "CAL" (KALIBROINTI) -symboli LCD-näytössä katoaa ja mittari palautuu oletuskalibrointiin.

LAITTEEN ASETUKSET

Paina ja pidä ON/OFF/MODE (PÄÄLLE/POIS/TILAN) -painiketta painettuna noin 6 sekunnin ajan, kunnes CAL (KALIBROINTI) alareunassa korvataan TEMP (LÄMPÖTILA) -merkillä ja nykyisellä lämpötilayksiköllä (esim. TEMP °C). Sitten:
°C/°F valintaa varten käytä SET/HOLD (ASETUS/PIDÄ) -painiketta. Kun lämpötilayksikkö on valittu, paina ON/OFF/MODE (PÄÄLLE/POIS/TILAN) -painiketta siirtyäksesi puskurisarjan valintatilaan; paina ON/OFF/MODE (PÄÄLLE/POIS/TILAN) -painiketta kahdesti palataksesi normaaliin mittaustilaan.
Kalibrointipuskurisarjan muuttamiseksi, lämpötilayksikön asettamisen jälkeen mittari näyttää nykyisen puskurisarjan: pH 7.01 BUFF (puskurille 4.01/7.01/10.01) tai pH 6.86 BUFF (puskurille 4.01/6.86/9.18). Muuta sarjaa SET/HOLD (ASETUS/PIDÄ) -painikkeella ja palaa sitten normaaliin tilaan painamalla ON/OFF/MODE (PÄÄLLE/POIS/TILAN) -painiketta.

AKUN VAIHTO

Mittari näyttää jäljellä olevan prosenttiosuuden, kun se käynnistetään. Kun akun varaustaso on alle 5 %, symboli LCD-näytön vasemmassa alareunassa syttyy osoittamaan alhaista akun varaustilaa. Jos akun varaustaso on riittävän alhainen aiheuttaakseen virheellisiä lukemia, Battery Error Prevention System (BEPS) (Akun virheiden estojärjestelmä) sammuttaa mittarin.
Akut ovat saatavilla erottamalla mittarin etu- ja takapuoliskot. Irrota mittarin takana olevat 4 ruuvia. Irrota takaosa ja vaihda varovasti kaikki neljä AAA-paristoa paristokotelossa kiinnittäen huomiota niiden napaisuuteen.
Kiinnitä takaosa uudelleen varmistaen, että tiiviste on paikallaan vesitiiviin tiivistyksen varmistamiseksi.

TAKUU

Kaikilla Hanna Instruments -mittareilla on kahden vuoden takuu valmistus- ja materiaalivirheiden varalta, kun niitä käytetään niiden käyttötarkoituksen mukaisesti ja niitä huolletaan ohjeiden mukaisesti. Antureilla on kuuden kuukauden takuu.
Tämä takuu rajoittuu maksuttomaan korjaukseen tai vaihtoon. Takuu ei kata vahinkoja, jotka johtuvat onnettomuudesta, väärinkäytöstä, peukaloinnista tai määrätyn huollon laiminlyönnistä.
Jos huoltoa tarvitaan, ota yhteyttä jälleenmyyjään, jolta ostit laitteen. Jos laitteella on takuu, ilmoita mallinumero, ostopäivä, sarjanumero ja ongelman luonne. Jos takuu ei kata korjausta, sinulle ilmoitetaan aiheutuneet kustannukset. Jos laite on palautettava Hanna Instrumentsille, hanki ensin palautuslupanumero asiakaspalveluosastolta ja lähetä se sitten rahtikustannukset maksettuina. Kun lähetät laitteen, varmista, että se on pakattu asianmukaisesti täydellisen suojan takaamiseksi.

LISÄVARUSTEET

FC 202D	pH-elektrodi sisäänrakennetulla lämpötila-anturilla, DIN-liitin, 1 m kaapeli (3.3'), PVDF-runko ja kartiomainen kärki elintarviketeollisuuden käyttöön
HI 7004L	pH 4.01 puskuriliuos, 500 ml pullo
HI 7006L	pH 6.86 puskuriliuos, 500 ml pullo
HI 7007L	pH 7.01 puskuriliuos, 500 ml pullo
HI 7009L	pH 9.18 puskuriliuos, 500 ml pullo
HI 7010L	pH 10.01 puskuriliuos, 500 ml pullo
HI 70300L	Elektrodin säilytysliuos, 500 ml pullo
HI 7061L	Yleiskäyttöinen puhdistusliuos, 500 ml pullo
HI 70630L	Hapan puhdistusliuos lihan rasvalle, 500 ml pullo
HI 70631L	Emäksinen puhdistusliuos lihan rasvalle, 500 ml pullo
HI 70632L	Puhdistus- ja desinfiointiliuos verituotteille, 500 ml pullo
HI 70640L	Puhdistusliuos maitojäämille, 500 ml pullo
HI 70641L	Puhdistus- ja desinfiointiliuos maitotuotteille, 500 ml pullo
HI 70642L	Puhdistusliuos juustojäämille, 500 ml pullo
HI 710007	Sininen iskunkestävä kumisuojus
HI 710008	Oranssi iskunkestävä kumisuojus
HI 721312	Kestävä kantolaukku

HI 99161 toimitetaan FC 202D pH-elektrodilla, pH 4 ja pH 7 puskuripusseilla, HI 700642 puhdistusliuoksella (2 x 20 ml), paristoilla, kestävällä kantolaukulla ja ohjeilla.
HI 99161 on CE-direktiivien mukainen.
