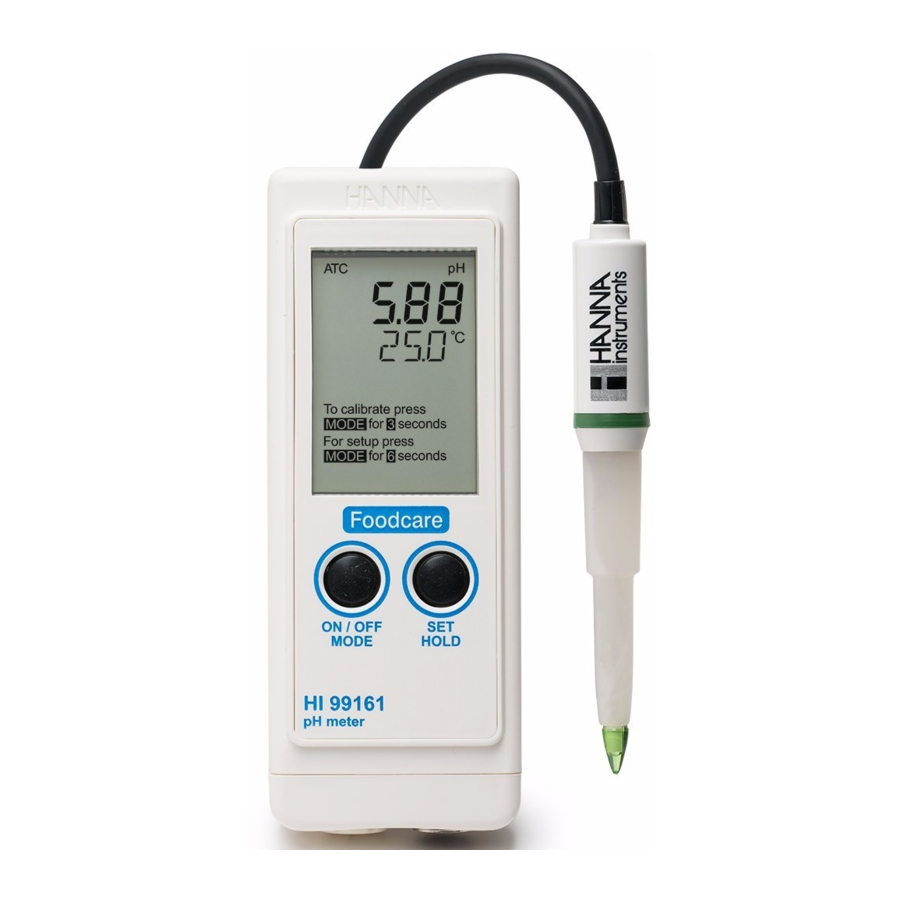

Hanna Instruments HI 99161 - Vodootporni PH metar - priručnik
UVOD
Mjerač se isporučuje s pH elektrodom posebno dizajniranom za upotrebu u prehrambenom sektoru.
FC 202D pH elektroda s ugrađenim temperaturnim senzorom, ima robusno, lako za čišćenje, PVDF kućište sa snažnim konusnim vrhom idealnim za mjerenja u polučvrstim tvarima kao što su meso i sirevi. Elektroda je također opremljena slobodnim difuzijskim referentnim spojem tipa rukavca koji sprječava tipične probleme začepljenja u viskoznim tekućinama kao što su mlijeko ili začini.
SPECIFIKACIJE
| Raspon | 0.00 do 14.00 pH 0.0 do 60.0°C / 32.0 do 140.0°F |
| Rezolucija | 0.01 pH 0.1°C / 0.1°F |
| Točnost (@20°C/68°F) | ±0.01 pH ±0.1°C / ±0.2°F |
| Tipično EMC odstupanje | ±0.03 pH ±0.5°C / ±1°F |
| Kompenzacija temperature | Automatska, 0 do 60°C (32 do 140°F) |
| pH Kalibracija | Automatska, 1 ili 2 točke s 2 seta memoriranih pufera (pH 4.01/7.01/10.01 ili 4.01/6.86/9.18) |
| pH Elektroda | FC202D (uključena) |
| Vrsta baterije/Trajanje | 4 x 1.5V AAA / cca. 1000 sati |
| Okoliš | 0 do 50°C (32 do 122°F); RH 100% |
| Dimenzije | 150x80x36mm (5.9x3.1x1.4") |
| Težina | 210 g (7.4 oz.) |
PREGLED
OPERATIVNI VODIČ
Za spajanje sonde
Spojite FC 202D sondu na DIN utičnicu na vrhu mjerača poravnavanjem pinova i guranjem utikača. Zategnite maticu kako biste osigurali dobar spoj. Uklonite zaštitni poklopac sa sonde prije mjerenja.
Za uključivanje uređaja i provjeru stanja baterije
Pritisnite i držite tipku ON/OFF/MODE (UKLJUČENO/ISKLJUČENO/NAČIN) 2 sekunde. Svi korišteni segmenti na LCD-u su vidljivi nekoliko sekundi, nakon čega slijedi postotna indikacija preostalog trajanja baterije (npr. % 100 BATT).
Za zamrzavanje prikaza
Pritisnite i držite tipku SET/HOLD (POSTAVI/ZADRŽI) dok se na dnu zaslona ne pojavi HOLD (ZADRŽI). Očitanje će biti zamrznuto na LCD-u (npr. pH 5.73 HOLD (ZADRŽI)).
Pritisnite bilo koju tipku za povratak u normalni način rada.
Za isključivanje uređaja
Iz normalnog načina mjerenja pritisnite ON/OFF/MODE (UKLJUČENO/ISKLJUČENO/NAČIN). OFF (ISKLJUČENO) se pojavljuje na dnu zaslona. Otpustite tipku.
pH MJERENJE & KALIBRACIJA
- Provjerite je li mjerač kalibriran prije uporabe.
- Ako je elektroda ostavljena suha, potopite je u HI 70300 otopinu za pohranu jedan sat da se reaktivira.
- Umetnite vrh sonde u uzorak koji se testira.
- Pričekajte dok se indikator stabilnosti na LCD-u ne isključi.
- LCD prikazuje pH vrijednost automatski kompenziranu za temperaturu i temperaturu uzorka.
- Ako se mjerenja uzimaju uzastopno u različitim uzorcima, temeljito očistite vrh sonde kako biste uklonili unakrsnu kontaminaciju. Za postupak čišćenja odaberite prikladnu Hanna otopinu za čišćenje (pogledajte odjeljak "Dodatna oprema").
pH kalibracija
- Pritisnite i držite tipku ON/OFF/MODE (UKLJUČENO/ISKLJUČENO/NAČIN) dok OFF (ISKLJUČENO) na dnu zaslona ne bude zamijenjeno s CAL (KALIBRACIJA).
- Otpustite tipku. LCD prikazuje "pH 7.01 USE" (KORISTI) ili "pH 6.86 USE" (KORISTI) (ako ste odabrali NIST set pufera).
- Za jednostruku točku pH kalibracije, stavite sondu u bilo koji pufer iz odabranog seta pufera (npr. pH 7.01 ili pH 4.01 ili pH 10.01). Mjerač automatski prepoznaje vrijednost pufera i prikazuje OK (U REDU) na 1 sekundu.
Ako je korišten pufer pH 7.01 (ili 6.86 ako ste odabrali NIST set pufera), pritisnite tipku ON/OFF/MODE (UKLJUČENO/ISKLJUČENO/NAČIN) za povratak u način mjerenja pH. - Za dvostruku točku pH kalibracije, stavite sondu u pH 7.01 (ili 6.86, ako ste odabrali NIST set pufera). LCD prikazuje prepoznatu vrijednost pufera i OK (U REDU) na 1 sekundu, a zatim "pH 4.01 USE" (KORISTI).
Stavite sondu u drugu otopinu pufera (pH 4.01 ili 10.01, ili, ako koristite NIST, pH 4.01 ili 9.18). Kada se prepozna drugi pufer, LCD prikazuje OK (U REDU) na 1 sekundu i mjerač se vraća u normalni način mjerenja.
Za vraćanje na zadanu kalibraciju
Da biste poništili prethodnu kalibraciju, pritisnite tipku ON/OFF/MODE (UKLJUČENO/ISKLJUČENO/NAČIN) nakon ulaska u način kalibracije. Donji LCD prikazuje ESC (IZLAZ) na 1 sekundu i mjerač se vraća u normalni način mjerenja. Simbol "CAL" (KALIBRACIJA) na LCD-u nestaje i mjerač se vraća na zadanu kalibraciju.
POSTAVLJANJE UREĐAJA
- Pritisnite i držite tipku ON/OFF/MODE (UKLJUČENO/ISKLJUČENO/NAČIN) oko 6 sekundi, dok CAL (KALIBRACIJA) na dnu zaslona ne bude zamijenjeno s TEMP (TEMPERATURA) i trenutnom jedinicom temperature (npr. TEMP °C). Zatim:
- za odabir °C/°F, koristite tipku SET/HOLD (POSTAVI/ZADRŽI). Nakon što je odabrana jedinica temperature, pritisnite ON/OFF/MODE (UKLJUČENO/ISKLJUČENO/NAČIN) za ulazak u način odabira seta pufera; pritisnite ON/OFF/MODE (UKLJUČENO/ISKLJUČENO/NAČIN) dvaput za povratak u normalni način mjerenja.
- za promjenu seta pufera za kalibraciju, nakon postavljanja jedinice temperature, mjerač će prikazati trenutni set pufera: pH 7.01 BUFF (za 4.01/7.01/10.01) ili pH 6.86 BUFF (za 4.01/6.86/9.18). Promijenite set pomoću tipke SET/HOLD (POSTAVI/ZADRŽI), a zatim pritisnite ON/OFF/MODE (UKLJUČENO/ISKLJUČENO/NAČIN) za povratak u normalni način rada.
ZAMJENA BATERIJE
Mjerač prikazuje preostali postotak pri uključenju. Kada je razina baterije ispod 5%, simbol u donjem lijevom kutu LCD-a svijetli kako bi označio stanje niske baterije. Ako je razina baterije dovoljno niska da uzrokuje pogrešna očitanja, sustav za sprječavanje pogrešaka baterije (BEPS) isključuje mjerač.
Baterijama se pristupa odvajanjem prednje i stražnje polovice mjerača. Odvijte 4 vijka koji se nalaze na stražnjoj strani mjerača. Uklonite stražnju stranu i pažljivo zamijenite sve četiri AAA baterije koje se nalaze u odjeljku za baterije, pazeći na njihov polaritet.
Ponovno pričvrstite stražnju stranu, pazeći da je brtva na mjestu kako biste osigurali vodonepropusnost.
JAMSTVO
Svi Hanna Instruments mjerači imaju jamstvo dvije godine protiv grešaka u izradi i materijalima kada se koriste za namjeravanu svrhu i održavaju prema uputama. Sonde imaju jamstvo u razdoblju od šest mjeseci.
Ovo jamstvo je ograničeno na besplatan popravak ili zamjenu. Oštećenja uzrokovana nesrećom, zlouporabom, neovlaštenim zahvatima ili nedostatkom propisanog održavanja nisu pokrivena.
Ako je potreban servis, obratite se prodavaču od kojeg ste kupili instrument. Ako je pod jamstvom, prijavite broj modela, datum kupnje, serijski broj i prirodu problema. Ako popravak nije pokriven jamstvom, bit ćete obaviješteni o nastalim troškovima. Ako instrument treba vratiti tvrtki Hanna Instruments, prvo pribavite broj autorizacije za vraćenu robu od odjela za korisničku podršku, a zatim ga pošaljite uz plaćene troškove otpreme. Prilikom slanja bilo kojeg instrumenta, provjerite je li pravilno zapakiran za potpunu zaštitu.
DODATNA OPREMA
| FC 202D | pH elektroda s ugrađenim temperaturnim senzorom, DIN konektor, 1 m kabel (3.3'), PVDF kućište & konusni vrh za upotrebu u prehrambenoj industriji |
| HI 7004L | pH 4.01 pufer otopina, boca od 500 mL |
| HI 7006L | pH 6.86 pufer otopina, boca od 500 mL |
| HI 7007L | pH 7.01 pufer otopina, boca od 500 mL |
| HI 7009L | pH 9.18 pufer otopina, boca od 500 mL |
| HI 7010L | pH 10.01 pufer otopina, boca od 500 mL |
| HI 70300L | Otopina za pohranu elektrode, boca od 500 mL |
| HI 7061L | Otopina za čišćenje opće namjene, boca od 500 mL |
| HI 70630L | Kisela otopina za čišćenje masnoće i masti od mesa, boca od 500 mL |
| HI 70631L | Alkalna otopina za čišćenje masnoće i masti od mesa, boca od 500 mL |
| HI 70632L | Otopina za čišćenje & dezinfekciju proizvoda od krvi, boca od 500 mL |
| HI 70640L | Otopina za čišćenje naslaga mlijeka, boca od 500 mL |
| HI 70641L | Otopina za čišćenje & dezinfekciju mliječnih proizvoda, boca od 500 mL |
| HI 70642L | Otopina za čišćenje naslaga sira, boca od 500 mL |
| HI 710007 | Plava gumena zaštitna navlaka otporna na udarce |
| HI 710008 | Narančasta gumena zaštitna navlaka otporna na udarce |
| HI 721312 | Robusna torbica za nošenje |
HI 99161 se isporučuje s FC 202D pH elektrodom, pH 4 i pH 7 vrećicama s puferom, HI 700642 otopinom za čišćenje (2 x 20 mL), baterijama, robusnom torbicom za nošenje i uputama.
HI 99161 je u skladu s CE smjernicama.
Reference
Preuzmi priručnik
Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.
Preuzmi Hanna Instruments HI 99161 - Vodootporni PH metar - priručnik
