Hanna Instruments HI 99161 - Panduan Penggunaan Meteran PH Kedap Air

Isi

1 PENDAHULUAN
2 SPESIFIKASI
3 GAMBARAN UMUM
4 PANDUAN OPERASIONAL
5 PENGUKURAN & KALIBRASI pH
- 5.1 Kalibrasi pH
- 5.2 Untuk mengatur ulang ke kalibrasi default
6 PENYIAPAN PERANGKAT
7 PENGGANTIAN BATERAI
8 GARANSI
9 AKSESORIS
10 Referensi
11 Unduh manual
12 Dalam Bahasa Lain

PENDAHULUAN

Meteran ini dilengkapi dengan elektroda pH yang dirancang khusus untuk digunakan di sektor makanan.
FC 202D elektroda pH dengan sensor suhu internal, memiliki fitur bodi PVDF yang kokoh dan mudah dibersihkan dengan ujung kerucut yang kuat, ideal untuk pengukuran dalam semi padatan seperti daging dan keju. Elektroda ini juga dilengkapi dengan sambungan referensi tipe selongsong difusi bebas yang mencegah masalah penyumbatan yang khas pada cairan kental seperti susu atau bumbu.

SPESIFIKASI

Rentang	0,00 hingga 14,00 pH 0,0 hingga 60,0°C / 32,0 hingga 140,0°F
Resolusi	0,01 pH 0,1°C / 0,1°F
Akurasi (@20°C/68°F)	±0,01 pH ±0,1°C / ±0,2°F
Penyimpangan EMC Tipikal	±0,03 pH ±0,5°C / ±1°F
Kompensasi Suhu	Otomatis, 0 hingga 60°C (32 hingga 140°F)
Kalibrasi pH	Otomatis, 1 atau 2 titik dengan 2 set buffer yang dihafal (pH 4,01/7,01/10,01 atau 4,01/6,86/9,18)
Elektroda pH	FC202D (termasuk)
Jenis/Masa Pakai Baterai	4 x 1,5V AAA / kira-kira 1000 jam
Lingkungan	0 hingga 50°C (32 hingga 122°F); RH 100%
Dimensi	150x80x36mm (5,9x3,1x1,4")
Berat	210 g (7,4 oz.)

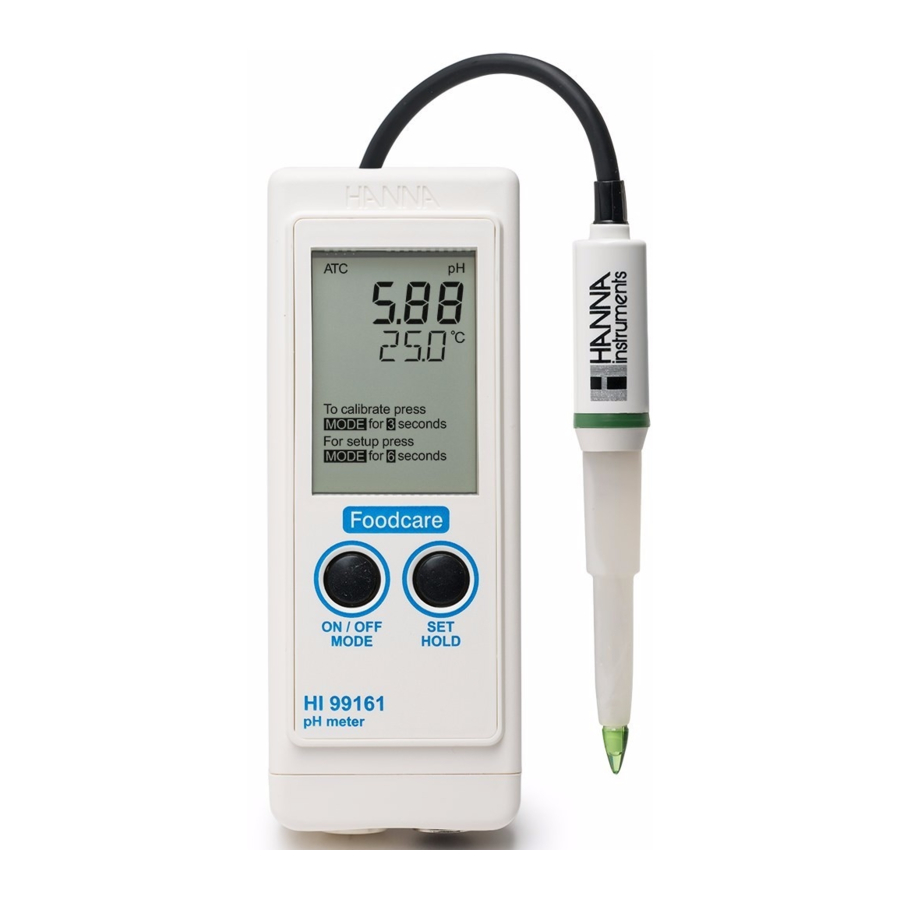

GAMBARAN UMUM

PANDUAN OPERASIONAL

Untuk menghubungkan probe

Hubungkan probe FC 202D ke soket DIN di bagian atas meteran dengan menyelaraskan pin dan mendorong masuk steker. Kencangkan mur untuk memastikan koneksi yang baik. Lepaskan tutup pelindung dari probe sebelum melakukan pengukuran apa pun.

Untuk menghidupkan perangkat dan memeriksa status baterai

Tekan dan tahan tombol ON/OFF/MODE selama 2 detik. Semua segmen yang digunakan pada LCD terlihat selama beberapa detik, diikuti dengan indikasi persentase sisa masa pakai baterai (mis. % 100 BATT).

Untuk membekukan tampilan

Tekan dan tahan tombol SET/HOLD, hingga HOLD muncul di tampilan bawah. Pembacaan akan dibekukan pada LCD (mis. pH 5.73 HOLD).
Tekan tombol apa saja untuk kembali ke mode normal.

Untuk mematikan perangkat

Dari mode pengukuran normal, tekan ON/OFF/MODE. OFF (mati) muncul di tampilan bawah. Lepaskan tombol.

PENGUKURAN & KALIBRASI pH

Pastikan meteran telah dikalibrasi sebelum digunakan.
Jika elektroda dibiarkan kering, rendam dalam larutan penyimpanan HI 70300 selama satu jam untuk mengaktifkannya kembali.
Masukkan ujung probe ke dalam sampel yang akan diuji.
Tunggu hingga indikator stabilitas pada LCD mati.
LCD menampilkan nilai pH yang secara otomatis dikompensasi untuk suhu dan suhu sampel.
Jika pengukuran dilakukan pada sampel yang berbeda secara berurutan, bersihkan ujung probe secara menyeluruh untuk menghilangkan kontaminasi silang. Untuk prosedur pembersihan, pilih larutan pembersih Hanna yang sesuai (lihat bagian "Aksesori").

Kalibrasi pH

Tekan dan tahan tombol ON/OFF/MODE, hingga OFF (mati) pada tampilan bawah digantikan oleh CAL.
Lepaskan tombol. LCD menampilkan "pH 7.01 USE" atau "pH 6.86 USE" (jika Anda memilih set buffer NIST).
Untuk kalibrasi pH satu titik, tempatkan probe di buffer apa pun dari set buffer yang dipilih (mis. pH 7.01 atau pH 4.01 atau pH 10.01). Meteran secara otomatis mengenali nilai buffer dan menampilkan OK selama 1 detik.
Jika buffer pH 7.01 (atau 6.86 jika Anda memilih set buffer NIST) digunakan, tekan tombol ON/OFF/MODE untuk kembali ke mode pengukuran pH.
Untuk kalibrasi pH dua titik, tempatkan probe di pH 7.01 (atau 6.86, jika Anda memilih set buffer NIST). LCD menampilkan nilai buffer yang dikenali dan OK selama 1 detik dan kemudian "pH 4.01 USE".
Tempatkan probe dalam larutan buffer kedua (pH 4.01 atau 10.01, atau, jika menggunakan NIST, pH 4.01 atau 9.18). Ketika buffer kedua dikenali, LCD menampilkan OK selama 1 detik dan meteran kembali ke mode pengukuran normal.

Untuk mengatur ulang ke kalibrasi default

Untuk menghapus kalibrasi sebelumnya, tekan tombol ON/OFF/MODE setelah memasuki mode kalibrasi. LCD bawah menampilkan ESC selama 1 detik dan meteran kembali ke mode pengukuran normal. Simbol "CAL" pada LCD menghilang dan meteran diatur ulang ke kalibrasi default.

PENYIAPAN PERANGKAT

Tekan dan tahan tombol ON/OFF/MODE selama sekitar 6 detik, hingga CAL pada tampilan bawah digantikan oleh TEMP dan unit suhu saat ini (mis. TEMP °C). Kemudian:
untuk pemilihan °C/°F, gunakan tombol SET/HOLD. Setelah unit suhu dipilih, tekan ON/OFF/MODE untuk masuk ke mode pemilihan set buffer; tekan ON/OFF/MODE dua kali untuk kembali ke mode pengukuran normal.
untuk mengubah set buffer kalibrasi, setelah mengatur unit suhu, meteran akan menampilkan set buffer saat ini: pH 7.01 BUFF (untuk 4.01/7.01/10.01) atau pH 6.86 BUFF (untuk 4.01/6.86/9.18). Ubah set dengan tombol SET/HOLD, lalu tekan ON/OFF/MODE untuk kembali ke mode normal.

PENGGANTIAN BATERAI

Meteran menampilkan persentase sisa saat dihidupkan. Ketika level baterai di bawah 5%, simbol di kiri bawah LCD menyala untuk menunjukkan kondisi baterai lemah. Jika level baterai cukup rendah untuk menyebabkan pembacaan yang salah, Sistem Pencegahan Kesalahan Baterai (Battery Error Prevention System - BEPS) mematikan meteran.
Baterai dapat diakses dengan memisahkan bagian depan dan belakang meteran. Lepaskan 4 sekrup yang terletak di bagian belakang meteran. Lepaskan bagian belakang dan hati-hati ganti keempat baterai AAA yang terletak di kompartemen baterai, sambil memperhatikan polaritasnya.
Pasang kembali bagian belakang, pastikan gasket terpasang untuk memastikan segel kedap air.

GARANSI

Semua meteran Hanna Instruments dijamin selama dua tahun terhadap cacat dalam pengerjaan dan bahan ketika digunakan untuk tujuan yang dimaksudkan dan dipelihara sesuai dengan instruksi. Probe dijamin untuk jangka waktu enam bulan.
Garansi ini terbatas pada perbaikan atau penggantian gratis. Kerusakan akibat kecelakaan, penyalahgunaan, gangguan, atau kurangnya pemeliharaan yang ditentukan tidak tercakup.
Jika diperlukan servis, hubungi dealer tempat Anda membeli instrumen. Jika masih dalam garansi, laporkan nomor model, tanggal pembelian, nomor seri, dan sifat masalah. Jika perbaikan tidak tercakup dalam garansi, Anda akan diberi tahu tentang biaya yang timbul. Jika instrumen akan dikembalikan ke Hanna Instruments, pertama-tama dapatkan Nomor Otorisasi Barang Kembali dari departemen Layanan Pelanggan dan kemudian kirimkan dengan biaya pengiriman prabayar. Saat mengirimkan instrumen apa pun, pastikan instrumen tersebut dikemas dengan benar untuk perlindungan lengkap.

AKSESORIS

FC 202D	Elektroda pH dengan sensor suhu internal, konektor DIN, kabel 1 m (3,3'), bodi PVDF & ujung kerucut untuk digunakan dalam industri makanan
HI 7004L	Larutan buffer pH 4.01, botol 500 mL
HI 7006L	Larutan buffer pH 6.86, botol 500 mL
HI 7007L	Larutan buffer pH 7.01, botol 500 mL
HI 7009L	Larutan buffer pH 9.18, botol 500 mL
HI 7010L	Larutan buffer pH 10.01, botol 500 mL
HI 70300L	Larutan penyimpanan elektroda, botol 500 mL
HI 7061L	Larutan pembersih serbaguna, botol 500 mL
HI 70630L	Larutan pembersih asam untuk lemak dan minyak daging, botol 500 mL
HI 70631L	Larutan pembersih alkali untuk lemak dan minyak daging, botol 500 mL
HI 70632L	Larutan pembersih & desinfeksi untuk produk darah, botol 500 mL
HI 70640L	Larutan pembersih untuk endapan susu, botol 500 mL
HI 70641L	Larutan pembersih & desinfeksi untuk produk susu, botol 500 mL
HI 70642L	Larutan pembersih untuk endapan keju, botol 500 mL
HI 710007	Pelindung karet tahan guncangan biru
HI 710008	Pelindung karet tahan guncangan oranye
HI 721312	Tas pembawa yang kokoh

HI 99161 dilengkapi dengan elektroda pH FC 202D, sachet buffer pH 4 dan pH 7, larutan pembersih HI 700642 (2 x 20 mL), baterai, tas pembawa yang kokoh, dan instruksi.
HI 99161 sesuai dengan arahan CE.
