Hanna Instruments HI96785 - Panduan Penganalisis Warna Madu

PEMERIKSAAN AWAL

Harap baca buku petunjuk ini dengan saksama sebelum menggunakan instrumen.

Harap periksa produk ini dengan saksama. Pastikan instrumen tidak rusak. Jika ada kerusakan yang terjadi selama pengiriman, harap hubungi Kantor Hanna Instruments setempat.
Setiap Penganalisis Warna Madu HI96785 dilengkapi lengkap dengan:

• Kuvet Sampel (5 buah)
• Tutup Pelindung Cahaya (1 buah)
• 30 mL Gliserol (1 botol)
• Baterai 9V
• Buku Petunjuk dan Panduan Referensi Cepat

Catatan:
Simpan semua bahan kemasan sampai Anda yakin bahwa instrumen berfungsi dengan benar. Barang yang rusak harus dikembalikan dalam kemasan aslinya.

Untuk detail lebih lanjut tentang suku cadang dan aksesori, lihat "Aksesori".

SPESIFIKASI

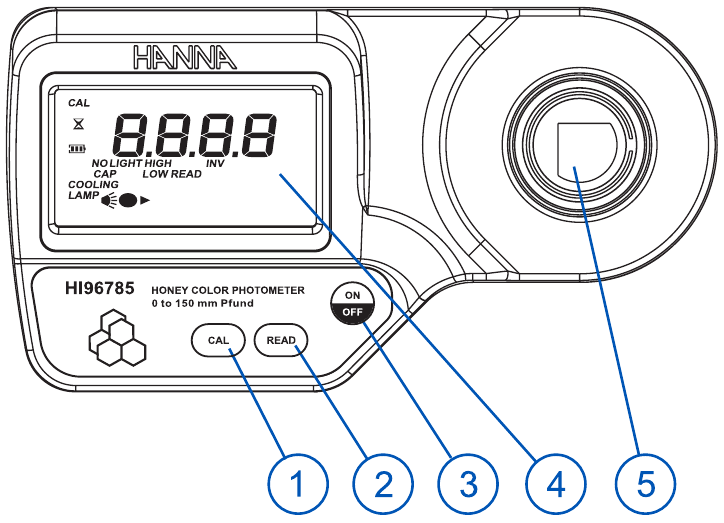

DESKRIPSI FUNGSIONAL

1. Tombol CAL: tekan untuk mengkalibrasi meteran sebelum pengukuran.
2. Tombol READ: tekan untuk melakukan pengukuran.
3. Tombol ON/OFF: untuk menghidupkan dan mematikan meteran.
4. Liquid Crystal Display (LCD)
5. Dudukan kuvet

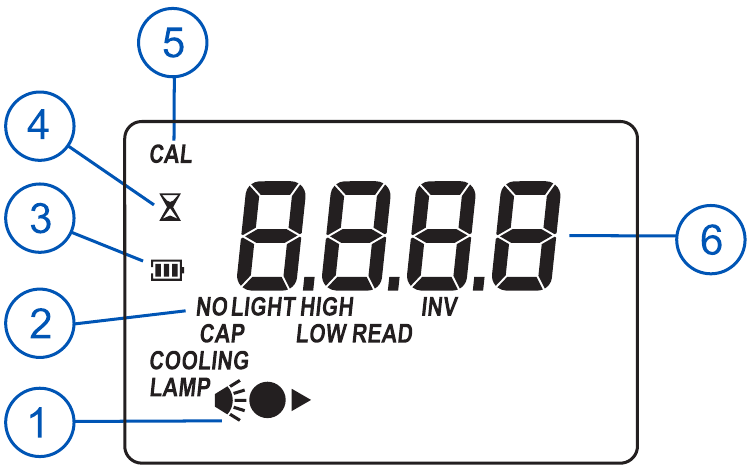

DESKRIPSI ELEMEN LAYAR

1. Skema pengukuran (lampu, kuvet, detektor), muncul selama fase kalibrasi atau pengukuran pembacaan yang berbeda
2. Pesan kesalahan dan peringatan
3. Ikon baterai menunjukkan status pengisian baterai
4. Jam pasir muncul saat pemeriksaan internal sedang berlangsung
5. Pesan status
6. Tampilan utama empat digit

DESKRIPSI UMUM

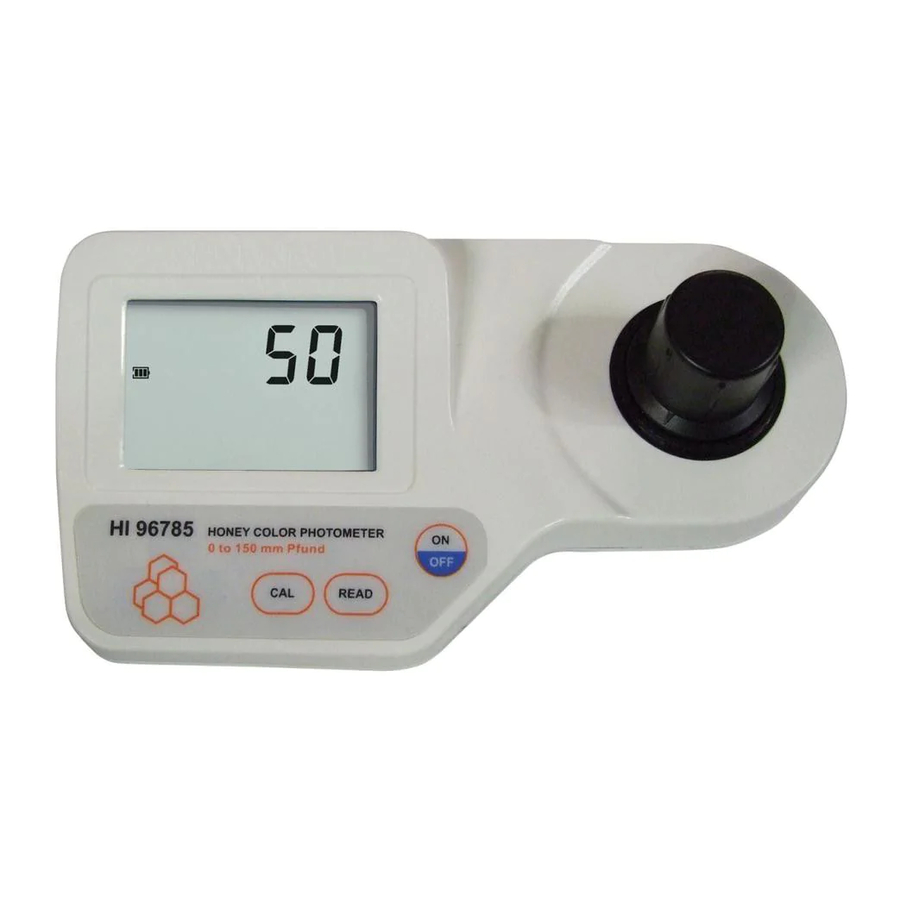

Penganalisis mikroprosesor portabel HI96785 mengukur persentase transmisi cahaya madu dibandingkan dengan gliserol kelas reagen analitis. Nilai transmisi memungkinkan identifikasi tingkat Pfund madu. Instrumen ini secara langsung menampilkan hasil pengukuran yang dinyatakan dalam mm Pfund.
Pengukuran dilakukan menggunakan kuvet optik persegi yang cocok dengan jalur cahaya 10 mm.
Kode tampilan membantu pengguna dalam operasi rutin.
Meteran memiliki fitur mati otomatis yang akan mematikan instrumen setelah 10 menit tidak digunakan.

SIGNIFIKANSI DAN PENGGUNAAN

Warna madu bervariasi secara alami dalam berbagai tonalitas, mulai dari kuning muda hingga kuning tua, kuning tua gelap, dan hitam dalam kasus ekstrem; terkadang rona hijau atau merah juga dapat terjadi.
Warna madu yang tidak diolah tergantung pada asal botani: karena alasan ini warna sangat penting untuk definisi dan klasifikasi komersial madu monofloral. Madu menjadi gelap seiring bertambahnya usia, dan perubahan warna lainnya dapat diakibatkan oleh intervensi peternak lebah dan dari berbagai cara konservasi (misalnya: penggunaan sarang lebah tua, kontak dengan logam, suhu tinggi, paparan cahaya, dll.).
Karakteristik utama untuk klasifikasi madu komersial adalah warna. Kelas warna dinyatakan dalam milimeter (mm) tingkat Pfund, dibandingkan dengan Referensi Standar Gliserol kelas analitis. Tabel 1 melaporkan klasifikasi USDA untuk sampel madu dan nilai mm Pfund terkait.

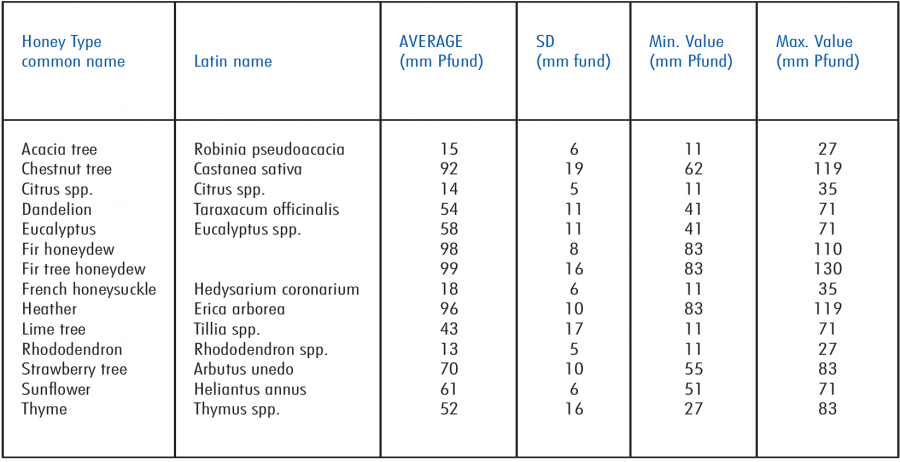

Tabel 2 menunjukkan warna berbagai madu monofloral: data diperoleh dari kumpulan statistik sampel madu. Tabel melaporkan untuk setiap jenis madu: nilai rata-rata warna, standar deviasi, dan nilai minimum dan maksimum yang diukur.

Tabel 1

Tabel 2

REKOMENDASI UNTUK PENGGUNA

Sebelum menggunakan produk ini, pastikan bahwa produk tersebut sepenuhnya sesuai untuk aplikasi spesifik Anda dan untuk lingkungan tempat produk tersebut digunakan.
Pengoperasian instrumen ini dapat menyebabkan gangguan yang tidak dapat diterima pada peralatan elektronik lainnya, yang mengharuskan operator untuk mengambil semua langkah yang diperlukan untuk memperbaiki gangguan.
Setiap variasi yang diperkenalkan oleh pengguna pada peralatan yang disediakan dapat menurunkan kinerja EMC instrumen.
Untuk menghindari kerusakan atau luka bakar, jangan masukkan instrumen ke dalam oven microwave. Demi keselamatan Anda dan instrumen, jangan gunakan atau simpan instrumen di lingkungan berbahaya.

AKSESORI

GARANSI

HI96785 dijamin selama dua tahun terhadap cacat dalam pengerjaan dan bahan jika digunakan untuk tujuan yang dimaksudkan dan dipelihara sesuai dengan instruksi.
Garansi ini terbatas pada perbaikan atau penggantian tanpa biaya.
Kerusakan akibat kecelakaan, penyalahgunaan, gangguan, atau kurangnya pemeliharaan yang ditentukan tidak tercakup.
Jika diperlukan servis, hubungi Kantor Hanna Instruments setempat. Jika masih dalam garansi, laporkan nomor model, tanggal pembelian, nomor seri, dan sifat kerusakannya. Jika perbaikan tidak tercakup dalam garansi, Anda akan diberi tahu tentang biaya yang timbul.
Jika instrumen akan dikembalikan ke Hanna Instruments, pertama-tama dapatkan Nomor Otorisasi Barang yang Dikembalikan dari Departemen Layanan Pelanggan dan kemudian kirimkan dengan biaya pengiriman dibayar di muka. Saat mengirimkan instrumen apa pun, pastikan instrumen tersebut dikemas dengan benar untuk perlindungan lengkap.
Untuk memvalidasi garansi Anda, isi dan kembalikan kartu garansi terlampir dalam waktu 14 hari sejak tanggal pembelian.

Hanna Instruments berhak untuk memodifikasi desain, konstruksi, atau tampilan produknya tanpa pemberitahuan sebelumnya.
Semua hak dilindungi undang-undang. Dilarang memperbanyak seluruhnya atau sebagian tanpa izin tertulis dari pemilik hak cipta, Hanna Instruments Inc., Woonsocket,
Rhode Island, 02895, AS

PROSEDUR PENGUKURAN

Pengukuran

1. Nyalakan meteran dengan menekan ON/OFF.


2. Ketika bunyi bip terdengar singkat dan LCD menampilkan garis putus-putus, meteran siap digunakan. "CAL" yang berkedip menunjukkan bahwa instrumen perlu dikalibrasi terlebih dahulu.


3. Isi satu kuvet dengan 4 mL Gliserol, hingga 5 mm (0.2") di bawah bibir. Ini adalah Standar Referensi Gliserol.


4. Tempatkan kuvet ke dalam dudukan dengan memperhatikan arah cahaya yang ditunjukkan oleh panah pada instrumen. Kemudian pasang tutup pelindung cahaya dan pastikan bahwa takik pada tutupnya terpasang dengan aman ke dalam alur.

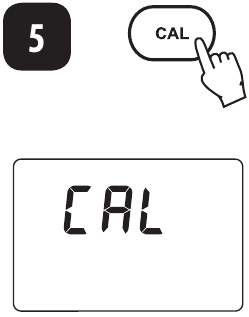

5. Tekan CAL dan ikon lampu, kuvet, dan detektor akan muncul di layar, tergantung pada fase pengukuran.


6. Setelah beberapa detik, layar akan menampilkan "-0.0-". Meteran sekarang dikalibrasi dan siap untuk pengukuran.


7. Lepaskan kuvet.
8. Tambahkan ke kuvet bersih kedua sekitar 4 mL madu, hingga 5 mm (0.2") di bawah bibir. Ini adalah sampel.


9. Tempatkan kuvet sampel ke dalam dudukan dengan memperhatikan arah cahaya yang ditunjukkan oleh panah pada instrumen. Kemudian pasang tutup pelindung cahaya dan pastikan bahwa takik pada tutupnya terpasang dengan aman ke dalam alur.


10. Tekan READ (BACA) dan ikon lampu, kuvet, dan detektor akan muncul di layar, tergantung pada fase pengukuran.


11. Pada akhir pengukuran, instrumen secara langsung menampilkan nilai intensitas warna madu yang dinyatakan dalam mm Pfund, dibandingkan dengan Gliserol kelas analitik (ditetapkan pada nol mm Pfund).


INTERFERENSI
Interferensi dapat disebabkan oleh gelembung udara atau kekeruhan dalam sampel. Kuvet yang tergores atau kotor juga akan memengaruhi pembacaan. Selalu periksa kebersihan kuvet sebelum digunakan.

KESALAHAN DAN PERINGATAN

Pada Pembacaan Kalibrasi

Cahaya Tinggi: Ada terlalu banyak cahaya untuk melakukan pengukuran. Harap periksa persiapan kuvet kalibrasi.

Cahaya Rendah: Tidak ada cukup cahaya untuk melakukan pengukuran. Harap periksa persiapan kuvet kalibrasi.

Tidak Ada Cahaya: Instrumen tidak dapat menyesuaikan tingkat cahaya. Harap periksa apakah kuvet kalibrasi tidak mengandung kotoran apa pun.

Pada Pembacaan Sampel:

Kuvet terbalik: Sampel dan kuvet kalibrasi terbalik.

CAL: Pembacaan kalibrasi belum diambil. Ikuti instruksi prosedur pengukuran untuk mengkalibrasi meteran.

Di bawah rentang: "0" yang berkedip menunjukkan bahwa sampel menyerap lebih sedikit cahaya daripada referensi kalibrasi. Periksa prosedur dan kalibrasi ulang instrumen.

Di Atas Rentang: Nilai maksimum konsentrasi yang berkedip menunjukkan kondisi di atas rentang (pada kedua panjang gelombang). Konsentrasi sampel berada di luar rentang yang diprogram.

Nilai yang berkedip lebih rendah dari konsentrasi maksimum (misalnya "120") menunjukkan kondisi di atas rentang pada satu panjang gelombang. Nilai konsentrasi yang ditampilkan (misalnya "120") adalah pembacaan yang diperoleh pada panjang gelombang lainnya.

Kesalahan dan Peringatan Lainnya:

Kesalahan tutup: Muncul ketika cahaya eksternal masuk ke dalam sel analisis. Pastikan bahwa tutup pelindung cahaya ada.

Pendinginan lampu: Instrumen menunggu lampu mendingin.

Baterai lemah: Baterai harus segera diganti.

Baterai habis: Ini menunjukkan bahwa baterai habis dan harus diganti. Setelah indikasi ini ditampilkan, operasi normal instrumen akan terganggu. Ganti baterai dan mulai ulang meteran.

MANAJEMEN BATERAI

Untuk menghemat baterai, instrumen mati setelah 10 menit tidak digunakan dalam mode pengukuran dan setelah 1 jam tidak digunakan dalam mode kalibrasi.
Jika pengukuran yang valid ditampilkan sebelum mati otomatis, nilai tersebut ditampilkan saat instrumen dihidupkan. "ZERO" yang berkedip berarti zero baru harus dilakukan.
Satu baterai baru dapat bertahan sekitar 750 pengukuran, tergantung pada tingkat cahaya.
Kapasitas baterai yang tersisa dievaluasi saat instrumen dinyalakan dan setelah setiap pengukuran.
Instrumen menampilkan indikator baterai dengan tiga level sebagai berikut:

• 3 garis untuk kapasitas 100%
• 2 garis untuk kapasitas 66%
• 1 garis untuk kapasitas 33%
• Ikon baterai berkedip jika kapasitas di bawah 10%.

Jika baterai kosong dan pengukuran akurat tidak dapat dilakukan lagi, instrumen menampilkan "dEAd bAtt" dan mati.
Untuk memulai ulang instrumen, baterai harus diganti dengan yang baru.

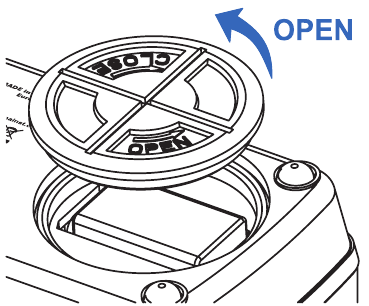

Untuk mengganti baterai instrumen, ikuti langkah-langkah berikut:

• Matikan instrumen dengan menekan ON/OFF (HIDUP/MATI).
• Balikkan instrumen dan lepaskan penutup baterai dengan memutarnya berlawanan arah jarum jam.


• Keluarkan baterai dari tempatnya dan ganti dengan yang baru.
• Masukkan kembali penutup baterai dan putar searah jarum jam untuk menutup.

Untuk informasi lebih lanjut tentang Hanna Instruments dan produk kami, kunjungi www.hannainst.com.
Untuk dukungan teknis, hubungi Kantor Hanna Instruments setempat atau kirim email kepada kami di tech@hannainst.com
Temukan Kantor Hanna Instruments setempat di www.hannainst.com.
