Hanna Instruments HI96785 - Priručnik za analizator boje meda

PRETHODNI PREGLED

Molimo pažljivo pročitajte ovaj priručnik s uputama prije korištenja instrumenta.

Molimo pažljivo pregledajte ovaj proizvod. Provjerite nije li instrument oštećen. Ako je došlo do oštećenja tijekom transporta, obratite se lokalnom uredu Hanna Instruments.
Svaki HI96785 analizator boje meda isporučuje se u kompletu sa:

• Kivete za uzorke (5 kom.)
• Poklopac za zaštitu od svjetla (1 kom.)
• 30 mL glicerola (1 boca)
• 9V baterija
• Priručnik s uputama i vodič za brzu uporabu

Napomena:
Sačuvajte sav materijal za pakiranje dok ne budete sigurni da instrument radi ispravno. Svaki neispravan predmet mora se vratiti u originalnom pakiranju.

Za više detalja o rezervnim dijelovima i priboru pogledajte "Accessories" (Pribor).

SPECIFIKACIJE

FUNKCIONALNI OPIS

1. CAL tipka: pritisnite za kalibraciju mjerača prije mjerenja.
2. READ tipka: pritisnite za mjerenje.
3. ON/OFF tipka: za uključivanje i isključivanje mjerača.
4. Zaslon s tekućim kristalima (LCD)
5. Držač kivete

OPIS ELEMENATA ZASLONA

1. Shema mjerenja (lampa, kiveta, detektor), pojavljuje se tijekom različitih faza kalibracije ili mjerenja
2. Poruke o pogreškama i upozorenja
3. Ikona baterije označava stanje napunjenosti baterije
4. Pješčani sat se pojavljuje kada je u tijeku interna provjera
5. Poruka o statusu
6. Četveroznamenkasti glavni zaslon

OPĆI OPIS

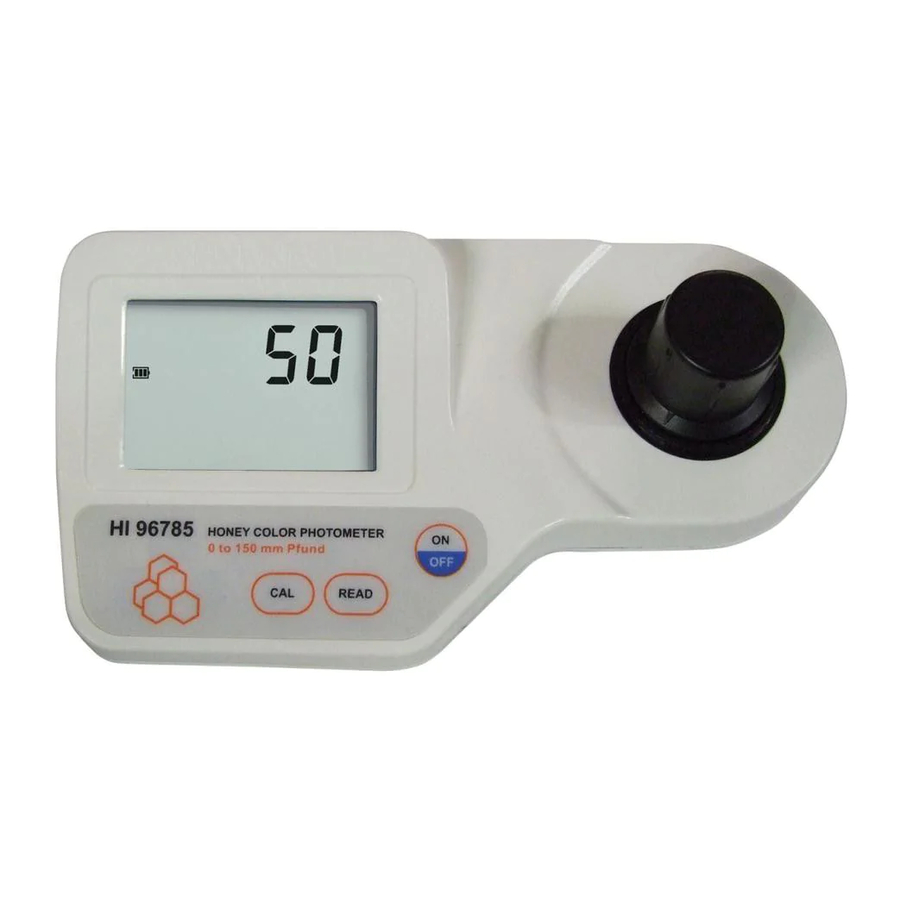

HI96785 prijenosni mikroprocesorski analizator mjeri postotak propuštanja svjetlosti meda u usporedbi s analitičkim reagensom glicerola. Vrijednost propuštanja omogućuje identifikaciju Pfund stupnja meda. Instrument izravno prikazuje rezultat mjerenja izražen u mm Pfund.
Mjerenja se vrše pomoću usklađenih četvrtastih optičkih kiveta koje imaju put svjetlosti od 10 mm.
Kodovi zaslona pomažu korisniku u rutinskim operacijama.
Mjerači imaju značajku automatskog isključivanja koja će isključiti instrument nakon 10 minuta nekorištenja.

ZNAČAJ I UPOTREBA

Boja meda prirodno varira u širokom rasponu tonaliteta, od svijetlo žute do jantarne, tamno jantarne i crne u ekstremnim slučajevima; ponekad se mogu pojaviti i zelene ili crvene nijanse.
Boja neobrađenog meda ovisi o botaničkom podrijetlu: iz tog razloga je boja vrlo važna za definiciju i komercijalnu klasifikaciju monoflornih medova. Med potamni starenjem, a druge promjene boje mogu biti posljedica intervencija pčelara i različitih načina konzerviranja (npr.: korištenje starih saća, kontakt s metalima, visoke temperature, izlaganje svjetlu, itd.).
Primarna karakteristika za komercijalnu klasifikaciju meda je boja. Klase boja izražene su u milimetrima (mm) Pfund stupnjeva, u usporedbi s analitičkim standardom glicerola. Tablica 1 prikazuje USDA klasifikaciju za uzorke meda i povezane mm Pfund vrijednosti.
Tablica 2 prikazuje boju različitih monoflornih medova: podaci su dobiveni iz statističkog skupa uzoraka meda. Tablica prikazuje za svaku vrstu meda: prosječnu vrijednost boje, standardnu devijaciju te minimalne i maksimalne izmjerene vrijednosti.

Tablica 1

Tablica 2

PREPORUKE ZA KORISNIKE

Prije korištenja ovih proizvoda, provjerite jesu li u potpunosti prikladni za vašu specifičnu primjenu i za okruženje u kojem se koriste.
Rad ovih instrumenata može uzrokovati neprihvatljive smetnje drugoj elektroničkoj opremi, što zahtijeva od operatera da poduzme sve potrebne korake za ispravljanje smetnji.
Svaka varijacija koju korisnik unese u isporučenu opremu može pogoršati EMC performanse instrumenta.
Kako biste izbjegli oštećenja ili opekline, ne stavljajte instrument u mikrovalnu pećnicu. Radi vaše sigurnosti i sigurnosti instrumenta, nemojte koristiti ili pohranjivati instrument u opasnim okruženjima.

PRIBOR

JAMSTVO

HI96785 ima jamstvo dvije godine protiv grešaka u izradi i materijalima kada se koristi za namjeravanu svrhu i održava prema uputama.
Ovo jamstvo ograničeno je na besplatan popravak ili zamjenu.
Oštećenja uzrokovana nesrećom, zlouporabom, neovlaštenim zahvatima ili nedostatkom propisanog održavanja nisu pokrivena.
Ako je potreban servis, obratite se lokalnom uredu Hanna Instruments. Ako je pod jamstvom, prijavite broj modela, datum kupnje, serijski broj i prirodu kvara. Ako popravak nije pokriven jamstvom, bit ćete obaviješteni o nastalim troškovima.
Ako se instrument treba vratiti u Hanna Instruments, prvo pribavite broj autorizacije za vraćenu robu od odjela za korisničku podršku, a zatim ga pošaljite uz plaćene troškove otpreme. Prilikom slanja bilo kojeg instrumenta, provjerite je li pravilno zapakiran za potpunu zaštitu.
Kako biste potvrdili svoje jamstvo, ispunite i vratite priloženu jamstvenu karticu u roku od 14 dana od datuma kupnje.

Hanna Instruments zadržava pravo izmjene dizajna, konstrukcije ili izgleda svojih proizvoda bez prethodne obavijesti.
Sva prava pridržana. Reprodukcija u cijelosti ili djelomično zabranjena je bez pismenog pristanka vlasnika autorskih prava, Hanna Instruments Inc., Woonsocket,
Rhode Island, 02895, USA

POSTUPAK MJERENJA

Mjerenje

1. Uključite mjerač pritiskom na ON/OFF (UKLJUČENO/ISKLJUČENO).


2. Kada se kratko oglasi zvučni signal i na LCD zaslonu se prikažu crtice, mjerač je spreman. Trepćući "CAL" označava da instrument prvo treba kalibrirati.


3. Napunite kivetu s 4 mL glicerola, do 5 mm (0.2") ispod ruba. Ovo je standardna referenca glicerola.


4. Stavite kivetu u držač pazeći na smjer svjetla označen strelicom na instrumentu. Zatim stavite poklopac svjetlosnog štita i provjerite je li urez na poklopcu sigurno postavljen u utor.


5. Pritisnite CAL (kalibriraj) i na zaslonu će se pojaviti ikone žarulje, kivete i detektora, ovisno o fazi mjerenja.


6. Nakon nekoliko sekundi na zaslonu će se prikazati "-0.0-". Mjerač je sada kalibriran i spreman za mjerenje.


7. Uklonite kivetu.
8. U drugu čistu kivetu dodajte oko 4 mL meda, do 5 mm (0.2") ispod ruba. Ovo je uzorak.


9. Stavite kivetu s uzorkom u držač pazeći na smjer svjetla označen strelicom na instrumentu. Zatim stavite poklopac svjetlosnog štita i provjerite je li urez na poklopcu sigurno postavljen u utor.


10. Pritisnite READ (ČITAJ) i na zaslonu će se pojaviti ikone žarulje, kivete i detektora, ovisno o fazi mjerenja.


11. Na kraju mjerenja, instrument izravno prikazuje vrijednost intenziteta boje meda izraženu u mm Pfund, u usporedbi s analitičkim glicerolom (fiksiran na nula mm Pfund).


SMETNJE
Smetnje mogu biti uzrokovane mjehurićima zraka ili zamućenjem u uzorku. Izgrebane ili prljave kivete također će utjecati na očitanja. Uvijek provjerite čistoću kiveta prije uporabe.

POGREŠKE I UPOZORENJA

Prilikom kalibracijskog očitanja

Light High (previše svjetla): Ima previše svjetla za izvođenje mjerenja. Provjerite pripremu kalibracijske kivete.

Light Low (premalo svjetla): Nema dovoljno svjetla za izvođenje mjerenja. Provjerite pripremu kalibracijske kivete.

No Light (nema svjetla): Instrument ne može podesiti razinu svjetla. Provjerite da kalibracijska kiveta ne sadrži nikakve ostatke.

Prilikom očitanja uzorka:

Inverted cuvettes (obrnute kivete): Kiveta s uzorkom i kalibracijska kiveta su obrnute.

CAL: Nije izvršeno kalibracijsko očitanje. Slijedite upute postupka mjerenja za kalibraciju mjerača.

Under range (ispod raspona): Trepćuća "0" označava da uzorak apsorbira manje svjetla od kalibracijske reference. Provjerite postupak i ponovno kalibrirajte instrument.

Over Range (iznad raspona): Trepćuća vrijednost maksimalne koncentracije označava stanje iznad raspona (na obje valne duljine). Koncentracija uzorka je izvan programiranog raspona.

Trepćuća vrijednost niža od maksimalne koncentracije (npr. "120") označava stanje iznad raspona na jednoj valnoj duljini. Prikazana vrijednost koncentracije (npr. "120") je očitanje dobiveno na drugoj valnoj duljini.

Ostale pogreške i upozorenja:

Cap error (pogreška poklopca): Pojavljuje se kada vanjsko svjetlo uđe u analitičku ćeliju. Provjerite je li prisutan poklopac svjetlosnog štita.

Cooling lamp (hlađenje žarulje): Instrument čeka da se žarulja ohladi.

Battery low (slaba baterija): Bateriju je potrebno uskoro zamijeniti.

Dead battery (prazna baterija): Ovo označava da je baterija prazna i da je treba zamijeniti. Nakon što se prikaže ova oznaka, normalan rad instrumenta bit će prekinut. Zamijenite bateriju i ponovno pokrenite mjerač.

UPRAVLJANJE BATERIJOM

Kako bi se uštedjela baterija, uređaj se isključuje nakon 10 minuta nekorištenja u načinu mjerenja i nakon 1 sata nekorištenja u načinu kalibracije.
Ako je valjana mjerna vrijednost bila prikazana prije automatskog isključivanja, vrijednost se prikazuje kada se uređaj uključi. Treptanje "ZERO" (NULA) znači da se mora izvršiti novo nuliranje.
Jedna svježa baterija traje oko 750 mjerenja, ovisno o razini svjetla.
Preostali kapacitet baterije procjenjuje se pri pokretanju uređaja i nakon svakog mjerenja.
Uređaj prikazuje indikator baterije s tri razine kako slijedi:

• 3 crte za 100% kapaciteta
• 2 crte za 66% kapaciteta
• 1 crta za 33% kapaciteta
• Ikona baterije treperi ako je kapacitet ispod 10%.

Ako je baterija prazna i točna mjerenja više nisu moguća, uređaj prikazuje "dEAd bAtt" (prazna baterija) i isključuje se.
Za ponovno pokretanje uređaja, baterija se mora zamijeniti novom.
Za zamjenu baterije uređaja, slijedite korake:

• Isključite uređaj pritiskom na ON/OFF (UKLJUČENO/ISKLJUČENO).
• Okrenite uređaj naopako i uklonite poklopac baterije okretanjem u smjeru suprotnom od kazaljke na satu.


• Izvadite bateriju iz njenog ležišta i zamijenite je novom.
• Vratite poklopac baterije i okrenite ga u smjeru kazaljke na satu da biste ga zatvorili.

Za više informacija o Hanna Instruments i našim proizvodima, posjetite www.hannainst.com.
Za tehničku podršku, kontaktirajte lokalni ured Hanna Instruments ili nam pošaljite e-mail na tech@hannainst.com
Pronađite svoj lokalni ured Hanna Instruments na www.hannainst.com.
