Hanna Instruments COMBO GROCHEK HI 991404, HI 991405 Priručnik

PRETHODNI PREGLED

Izvadite instrument iz ambalaže i pažljivo ga pregledajte. Ako je došlo do oštećenja tijekom transporta, odmah obavijestite svog dobavljača ili najbliži Hanna korisnički servis.

Mjerači se isporučuju sa:

• pH 4.01 i 7.01 pufer otopinama (po 20 mL);
• HI 70031 1413 µS/cm otopinom za kalibraciju, za HI 991404;
• HI 70030 12.88 mS/cm otopinom za kalibraciju, za HI 991405;
• HI 1293D pH-elektrodom s diferencijalnim ulaznim signalom;
• Hanna 12 VDC adapterom za napajanje;
• Uputama za uporabu.

Napomena: Sačuvajte sav materijal za pakiranje dok se ne uvjerite da instrument ispravno funkcionira. Svaki neispravan predmet mora se vratiti u originalnom pakiranju.

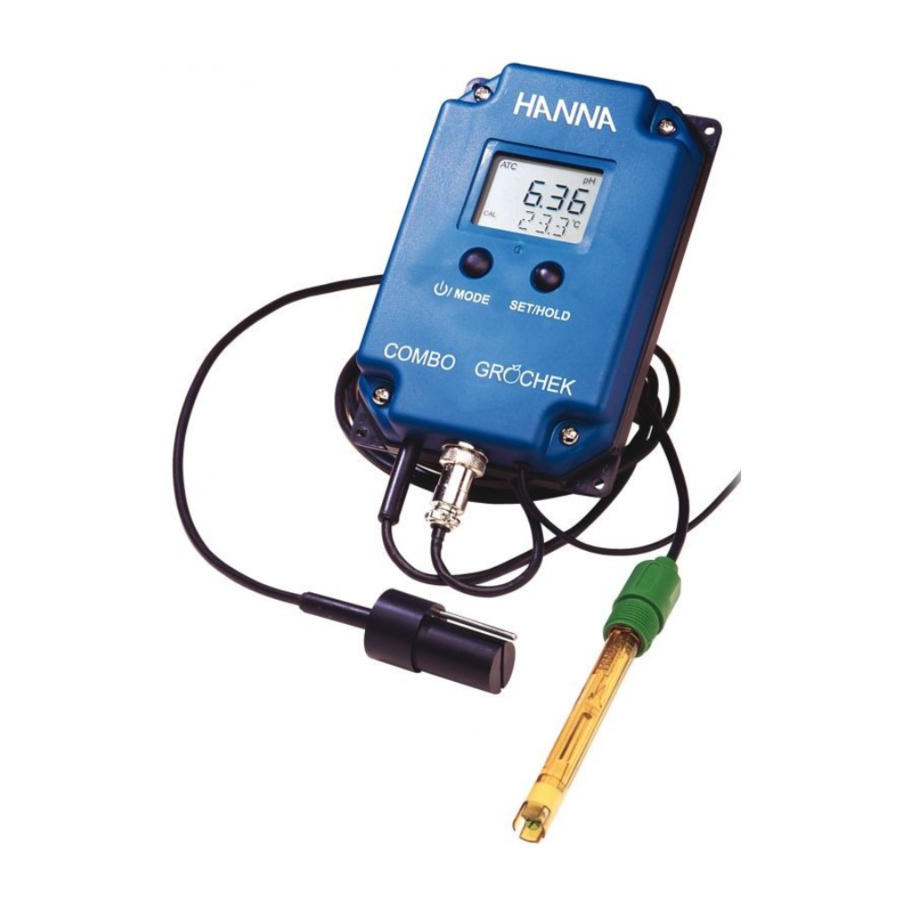

COMBO je kombinirani mjerač pH/temperature/EC/TDS, posebno dizajniran da zadovolji potrebe uzgajivača u staklenicima i hidroponskim aplikacijama.

Jednostavno možete instalirati mjerač iznad uzorka koji se testira za kontinuirano mjerenje.

HI 1293D pH-elektroda & EC/TDS/temperaturna sonda su oblikovani s cijevnim navojem (1/2'' NPT), što korisniku omogućuje da ih pričvrsti na linijski sustav.

Mjerenja su točna, a mjerač se može kalibrirati u jednoj ili dvije točke za pH i u jednoj točki za EC/TDS. Više se ne morate brinuti ni o zamjeni baterija: jedinica radi bez prekida na napajanju od 12 VDC.

1. Zaslon s tekućim kristalima (Liquid Crystal Display)
2. Tipka ON/OFF/MODE (uključeno/isključeno/način rada)
3. Priključak za napajanje
4. 12 VDC adapter za napajanje
5. HI 1293D pH-elektroda s diferencijalnim ulazom, cijevni navoj 1/2'' NPT
6. EC/TDS/temperaturna sonda, cijevni navoj 1/2'' NPT (radi i kao odgovarajući pin za pH-elektrodu)
7. DIN konektor
8. Tipka SET/HOLD (postavi/zadrži)

HI 991404

EC/TDS Raspon
0 do 3999 µS/cm
0 do 2000 ppm

Rezolucija
1 µS/cm - 1 ppm

Točnost (@20ºC/68ºF)
±2% f.s.

Tipično EMC odstupanje
±2.5 f.s.

HI 991405

EC/TDS Raspon
0.00 do 20.00 mS/cm
0.00 do 10.00 ppt

Rezolucija
0.01 mS/cm - 0.01 ppt

Točnost (@20ºC/68ºF)
2% f.s.

Tipično EMC odstupanje
±2.5% f.s.

Zajedničke specifikacije

pH Raspon
0.0 do 14.0 pH

Temperaturni raspon
0.0 do 60ºC (32.0 do 140ºF)

Rezolucija
0.1 pH
0.1ºC ili 0.1ºF

Točnost (@20ºC/68ºF)
±0.1 pH
±0.5 ºC ili ±1ºF

Tipično EMC odstupanje
±0.1 pH
±1 ºC ili ±2 ºF

Temp. Kompenzacija
pH Automatski
EC/TDS β=0.0 do 2.4%/ºC

Faktor konverzije TDS-a
0.45 do 1.00 (CONV)

pH elektroda HI 1293D (uključena)

pH Kalibracija
U 1 ili 2 točke s automatskim prepoznavanjem pufera

EC/TDS Kalibracija
Automatski u 1 točki

Napajanje
12VDC adapter za napajanje (uključen)

Okoliš
0 do 50ºC (32 do 122ºF);
RH 95% bez kondenzacije

Dimenzije (samo mjerač)
160 x 105 x 31 mm
(6.2 x 4.1 x 1.2'')

Težina (samo mjerač)
190 g (6.7 oz.)

Preporuke za korisnike

Prije korištenja ovog proizvoda, provjerite je li u potpunosti prikladan za okruženje u kojem se koristi. Rad ovog instrumenta u stambenim područjima može uzrokovati neprihvatljive smetnje radio i TV opremi.

Staklena kuglica na kraju elektrode osjetljiva je na elektrostatska pražnjenja. Izbjegavajte dodirivanje ove staklene kuglice u svakom trenutku. Tijekom rada treba nositi ESD narukvice kako bi se izbjegla moguća oštećenja elektrode elektrostatskim pražnjenjima.

Svaka promjena koju korisnik unese u isporučenu opremu može pogoršati EMC performanse instrumenta.

Kako biste izbjegli električni udar, nemojte koristiti ovaj instrument kada naponi na mjernoj površini prelaze 24 VAC ili 60 VDC. Kako biste izbjegli oštećenja ili opekline, nemojte provoditi mjerenja u mikrovalnim pećnicama.

Za uključivanje mjerača

Spojite pH elektrodu na mjerač. Spojite 12VDC adapter na mjerač i na električnu mrežu; zaslon će se upaliti. Pritisnite i držite tipku MODE (način rada) 2-3 sekunde. Svi korišteni segmenti na LCD-u bit će vidljivi nekoliko sekundi.

Za promjenu jedinice temperature

Za promjenu jedinice temperature (s °C na °F), iz načina mjerenja, pritisnite i držite tipku MODE (način rada) dok se na donjem LCD-u ne prikažu TEMP i trenutna jedinica temperature. Npr. TEMP °C.

Koristite tipku SET/HOLD (postavi/zadrži) za promjenu jedinice temperature, a zatim pritisnite tipku MODE (način rada) dvaput za povratak u normalni način mjerenja.

Za zamrzavanje zaslona

Pritisnite i držite tipku SET/HOLD (postavi/zadrži) 2-3 sekunde dok se na sekundarnom zaslonu ne pojavi HOLD (zadrži).

Pritisnite bilo koju tipku za povratak u normalni način rada.

Uzimanje mjerenja

Odaberite pH, EC ili TDS način rada pomoću tipke SET/HOLD (postavi/zadrži).

Uronite sonde u otopinu koju želite testirati. Kako biste osigurali bolju točnost, sonde ne bi smjele dodirivati ili stajati blizu stijenki ili dna posude s uzorkom.

Vrijednost pH, EC ili TDS automatski kompenzirana za temperaturu prikazuje se na primarnom LCD-u, dok sekundarni LCD prikazuje temperaturu uzorka.

Mjerenja treba uzeti kada simbol stabilnosti Ÿ u gornjem lijevom kutu LCD-a nestane.

Napomena:
Mjerenja se moraju uzeti s obje sonde (pH-elektroda i EC/TDS/temperaturna sonda) uronjene u istu posudu.

Za promjenu faktora konverzije EC/TDS (CONV) i koeficijenta temperaturne kompenzacije β (BETA)

• Iz načina mjerenja, pritisnite i držite tipku MODE (način rada) dok se na donjem LCD-u ne prikažu TEMP i trenutna jedinica temperature. Npr. TEMP °C.
• Ponovno pritisnite tipku MODE (način rada) za prikaz trenutnog faktora konverzije. Npr. 0.50 CONV.
• Pritisnite tipku SET/HOLD (postavi/zadrži) za promjenu faktora konverzije.
• Pritisnite tipku MODE (način rada) za prikaz trenutnog koeficijenta temperaturne kompenzacije β. Npr. 2.1 BETA.
• Pritisnite tipku SET/HOLD (postavi/zadrži) za promjenu koeficijenta temperaturne kompenzacije β.
• Pritisnite tipku MODE (način rada) za povratak u normalni način mjerenja.

Za isključivanje mjerača

Pritisnite tipku MODE (način rada) dok ste u normalnom načinu mjerenja. OFF (isključeno) će se pojaviti na donjem dijelu zaslona. Otpustite tipku. Zaslon i dalje svijetli dok je napajanje priključeno.

Napomene:

• Prije uzimanja bilo kakvog mjerenja provjerite je li mjerač kalibriran.
• Za brisanje prethodne kalibracije, pritisnite tipku MODE (način rada) nakon ulaska u način kalibracije. Donji LCD će prikazati ESC na 1 sekundu i mjerač će se vratiti u normalni način mjerenja. Simbol CAL (kalibrirano) na LCD-u će nestati. Mjerač će se vratiti na zadanu kalibraciju.
• Ako se mjerenja uzimaju u različitim uzorcima uzastopno, temeljito isperite sonde kako biste uklonili unakrsnu kontaminaciju; a nakon čišćenja, isperite sonde s malo uzorka koji se mjeri.

pH kalibracijski pufer set

• Iz pH načina mjerenja, pritisnite i držite tipku MODE (način rada) dok se na donjem LCD-u ne prikažu TEMP i trenutna jedinica temperature. Npr. TEMP °C.
• Ponovno pritisnite tipku MODE (način rada) za prikaz trenutnog pufer seta: pH 7.01 BUFF (za 4.01/7.01/10.01 kalibraciju) ili pH 6.86 BUFF (za NIST 4.01/6.86/9.18 kalibraciju).
• Pritisnite tipku SET/HOLD (postavi/zadrži) za promjenu vrijednosti pufera.
• Pritisnite tipku MODE (način rada) za povratak u normalni način mjerenja.

pH postupak kalibracije

Iz pH načina mjerenja, pritisnite i držite tipku MODE (način rada) dok se na donjem LCD-u ne prikaže CAL (kalibracija). Otpustite tipku. LCD će prikazati pH 7.01 USE (ili pH 6.86 USE ako ste odabrali NIST pufer set). Oznaka CAL (kalibracija) treperi na LCD-u.

• Za kalibraciju pH u jednoj točki, stavite elektrodu i sondu u bilo koji pufer iz odabranog pufer seta (npr. pH 7.01 ili pH 4.01 ili pH 10.01). Mjerač će automatski prepoznati vrijednost pufera.

Ako koristite pH 4.01 ili pH 10.01, mjerač će prikazati OK na 1 sekundu i zatim se vratiti u način mjerenja.

Ako koristite pH 7.01, nakon prepoznavanja pufera, mjerač će zatražiti pH 4.01 kao drugu točku kalibracije. Pritisnite tipku MODE (način rada) za povratak u način mjerenja ili, ako želite, nastavite s kalibracijom u 2 točke kao što je objašnjeno u nastavku.

Napomena: za bolju točnost uvijek se preporučuje provesti kalibraciju u dvije točke.

• Za kalibraciju pH u dvije točke, stavite elektrodu i sondu u pH 7.01 (ili 6.86 ako ste odabrali NIST pufer set). Mjerač će prepoznati vrijednost pufera i zatim prikazati pH 4.01 USE.

Temeljito isperite elektrodu kako biste uklonili unakrsnu kontaminaciju.

Stavite elektrodu u drugu vrijednost pufera (pH 4.01 ili 10.01, ili, ako koristite NIST, pH 4.01 ili 9.18). Kada se prepozna drugi pufer, LCD će prikazati OK na 1 sekundu i mjerač će se vratiti u normalni način mjerenja.

Napomena: za pohranu podataka o kalibraciji u nepostojanu memoriju, isključite mjerač i zatim ga ponovno uključite pomoću tipke MODE (način rada).

Simbol CAL (kalibracija) na LCD-u znači da je mjerač kalibriran.

EC postupak kalibracije

• Iz EC načina mjerenja, pritisnite i držite tipku MODE (način rada) dok se na donjem LCD-u ne prikaže CAL (kalibracija).
• Otpustite tipku i uronite sondu u odgovarajuću otopinu za kalibraciju: HI 70031 (1413 µS/cm) za HI 991404 i HI 70030 (12.88 mS/cm) za HI 991405.
• Nakon što je kalibracija automatski izvršena, LCD će prikazati OK na 1 sekundu i mjerač će se vratiti u normalni način mjerenja.
• Budući da postoji poznata veza između EC i TDS očitanja, nije potrebno kalibrirati mjerač u TDS

Napomena: za pohranu podataka o kalibraciji u nepostojanu memoriju, isključite mjerač i zatim ga ponovno uključite pomoću tipke MODE (način rada).

Simbol CAL (kalibracija) na LCD-u znači da je mjerač kalibriran.

ODRŽAVANJE pH ELEKTRODE

• Kada se ne koristi, isperite elektrodu vodom kako biste smanjili kontaminaciju i pohranite je s nekoliko kapi otopine za pohranu (HI 70300) ili pH 7 (HI 7007) u zaštitnom poklopcu nakon upotrebe. NEMOJTE KORISTITI DESTILIRANU ILI DEIONIZIRANU VODU U SVRHU POHRANE.
• Ako je elektroda ostavljena suha, namočite je u otopinu za pohranu ili pH 7 najmanje jedan sat kako biste je reaktivirali.
• Kako biste produžili vijek trajanja pH elektrode, preporučuje se da je čistite mjesečno uranjanjem u otopinu za čišćenje HI 7061 na pola sata. Nakon toga, temeljito je isperite vodom iz slavine i ponovno kalibrirajte mjerač.
