Hanna Instruments COMBO GROCHEK HI 991404, HI 991405 Kézikönyv

ELŐZETES VIZSGÁLAT

Vegye ki a műszert a csomagolóanyagból, és gondosan vizsgálja meg. Ha szállítás közben bármilyen sérülés keletkezett, azonnal értesítse a forgalmazót vagy a legközelebbi Hanna Ügyfélszolgálati Központot.

A mérőműszerek a következőkkel vannak ellátva:

• pH 4.01 és 7.01 pufferoldatok (20 mL mindegyik);
• HI 70031 1413 µS/cm kalibráló oldat, HI 991404-hez;
• HI 70030 12.88 mS/cm kalibráló oldat, HI 991405-höz;
• HI 1293D pH-elektróda differenciális bemeneti jellel;
• Hanna 12 VDC hálózati adapter;
• Használati utasítás.

Megjegyzés: Őrizze meg az összes csomagolóanyagot, amíg meg nem győződik a műszer megfelelő működéséről. Minden hibás terméket az eredeti csomagolásában kell visszaküldeni.

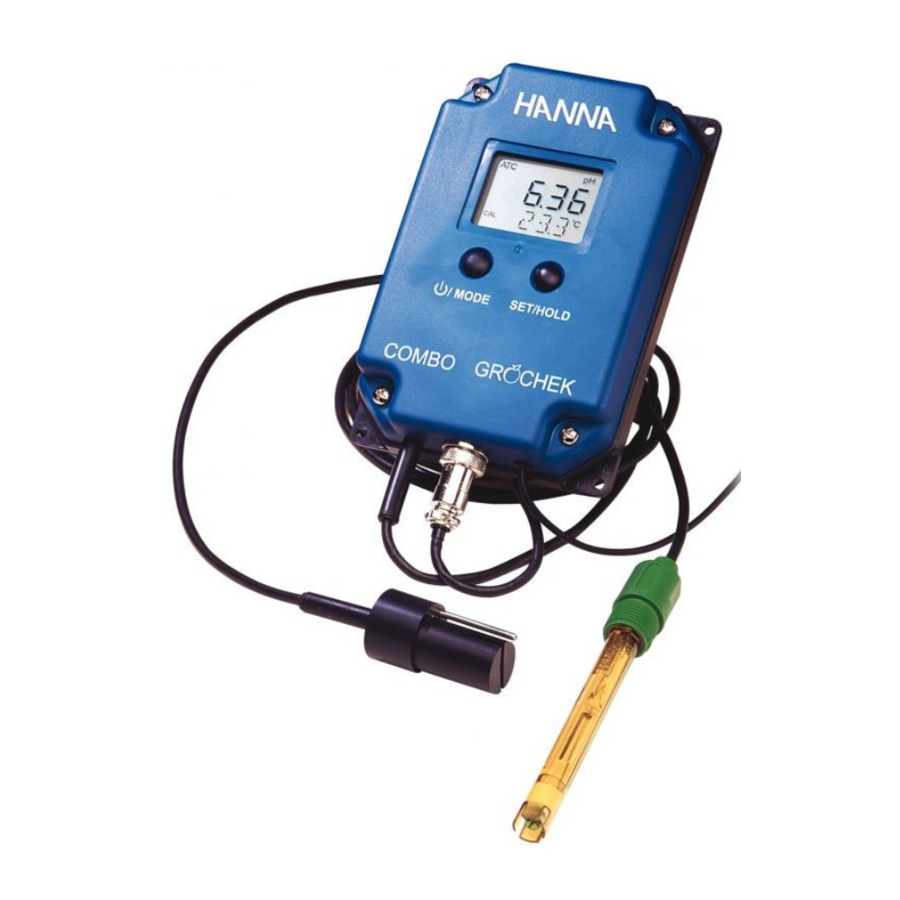

A COMBO egy kombinált pH/hőmérséklet/EC/TDS mérőműszer, amelyet kifejezetten az üvegházakban és hidroponikus alkalmazásokban dolgozó termelők igényeinek kielégítésére terveztek.

A folyamatos méréshez egyszerűen felszerelheti a mérőt a vizsgálandó minta fölé.

A HI 1293D pH-elektróda és az EC/TDS/hőmérséklet szonda csőmenettel (1/2'' NPT) van ellátva, amely lehetővé teszi a felhasználó számára, hogy azokat egy beépített rendszerhez csatlakoztassa.

A mérések pontosak, és a mérőműszer egy vagy két ponton kalibrálható a pH, valamint egyetlen ponton az EC/TDS esetében. Többé nem kell aggódnia az akkumulátor cseréje miatt sem: az egység megszakítás nélkül működik 12 VDC tápegységről.

1. Folyadékkristályos kijelző
2. BE/KI/MODE (BE/KI/MÓD) gomb
3. Tápegység csatlakozó
4. 12 VDC hálózati adapter
5. HI 1293D pH-elektróda differenciális bemenettel, csőmenet 1/2'' NPT
6. EC/TDS/hőmérséklet szonda, csőmenet 1/2'' NPT (a pH-elektróda illesztőcsapjaként is működik)
7. DIN csatlakozó
8. SET/HOLD (BEÁLLÍTÁS/TARTÁS) gomb

HI 991404

EC/TDS tartomány
0 - 3999 µS/cm
0 - 2000 ppm

Felbontás
1 µS/cm - 1 ppm

Pontosság (@20ºC/68ºF)
±2% f.s.

Tipikus EMC eltérés
±2.5 f.s.

HI 991405

EC/TDS tartomány
0.00 - 20.00 mS/cm
0.00 - 10.00 ppt

Felbontás
0.01 mS/cm - 0.01 ppt

Pontosság (@20ºC/68ºF)
2% f.s.

Tipikus EMC eltérés
±2.5% f.s.

Közös specifikációk

pH tartomány
0.0 - 14.0 pH

Hőmérséklet tartomány
0.0 - 60ºC (32.0 - 140ºF)

Felbontás
0.1 pH
0.1ºC vagy 0.1ºF

Pontosság (@20ºC/68ºF)
±0.1 pH
±0.5 ºC vagy ±1ºF

Tipikus EMC eltérés
±0.1 pH
±1 ºC vagy ±2 ºF

Hőm. kompenzáció
pH Automatikus
EC/TDS β=0.0 - 2.4%/ºC

TDS konverziós tényező
0.45 - 1.00 (CONV)

pH elektróda HI 1293D (tartozék)

pH kalibrálás
1 vagy 2 ponton automatikus pufferfelismeréssel

EC/TDS kalibrálás
Automatikus 1 ponton

Tápegység
12VDC hálózati adapter (tartozék)

Környezet
0 - 50ºC (32 - 122ºF);
RH 95% nem kondenzálódó

Méretek (csak a mérőműszer)
160 x 105 x 31 mm
(6.2 x 4.1 x 1.2'')

Súly (csak a mérőműszer)
190 g (6.7 oz.)

Javaslatok a felhasználók számára

A termék használata előtt győződjön meg arról, hogy az teljes mértékben megfelel a használati környezetnek. A műszer lakóövezetben történő üzemeltetése elfogadhatatlan interferenciát okozhat a rádió- és TV-készülékekben.

Az elektróda végén található üvegbuborék érzékeny az elektrosztatikus kisülésekre. Kerülje az üvegbuborék érintését mindenkor. Működés közben ESD csuklópántot kell viselni, hogy elkerülje az elektróda elektrosztatikus kisülések okozta esetleges károsodását.

A felhasználó által a mellékelt berendezésen végrehajtott bármilyen változtatás ronthatja a műszer EMC teljesítményét.

Az áramütés elkerülése érdekében ne használja ezt a műszert, ha a mérési felületen a feszültség meghaladja a 24 VAC-t vagy a 60 VDC-t. A károk vagy égési sérülések elkerülése érdekében ne végezzen mérést mikrohullámú sütőben.

A mérőműszer bekapcsolása

Csatlakoztassa a pH-elektródát a mérőműszerhez. Csatlakoztassa a 12VDC adaptert a mérőműszerhez és a hálózathoz; a kijelző világítani fog. Nyomja meg és tartsa lenyomva a MODE (MÓD) gombot 2-3 másodpercig. Az LCD-n az összes használt szegmens látható lesz néhány másodpercig.

A hőmérséklet mértékegységének megváltoztatása

A hőmérséklet mértékegységének megváltoztatásához (°C-ról °F-ra), mérési módban nyomja meg és tartsa lenyomva a MODE (MÓD) gombot, amíg a TEMP (HŐMÉRSÉKLET) és az aktuális hőmérséklet mértékegysége meg nem jelenik az alsó LCD-n. Pl. TEMP °C.

A SET/HOLD (BEÁLLÍTÁS/TARTÁS) gombbal módosítsa a hőmérséklet mértékegységét, majd nyomja meg kétszer a MODE (MÓD) gombot a normál mérési módba való visszatéréshez.

A kijelző befagyasztása

Nyomja meg és tartsa lenyomva a SET/HOLD (BEÁLLÍTÁS/TARTÁS) gombot 2-3 másodpercig, amíg a HOLD (TARTÁS) meg nem jelenik a másodlagos kijelzőn.

Nyomja meg bármelyik gombot a normál módba való visszatéréshez.

Mérések végzése

Válassza ki a pH, EC vagy TDS módot a SET/HOLD (BEÁLLÍTÁS/TARTÁS) gombbal.

Merítse a szondákat a vizsgálandó oldatba. A jobb pontosság érdekében a szondák nem érintkezhetnek a mintaedény falával vagy aljával, és nem is lehetnek azokhoz közel.

A hőmérsékletre automatikusan kompenzált pH, EC vagy TDS érték a fő LCD-n jelenik meg, míg a másodlagos LCD a minta hőmérsékletét mutatja.

A méréseket akkor kell elvégezni, amikor a stabilitás szimbólum eltűnik az LCD bal felső sarkából.

Megjegyzés:
A méréseket úgy kell elvégezni, hogy mindkét szonda (pH-elektróda és EC/TDS/hőmérséklet szonda) ugyanabba az edénybe legyen merítve.

Az EC/TDS konverziós tényező (CONV) és a hőmérséklet-kompenzációs együttható β (BETA) megváltoztatása

• Mérési módban nyomja meg és tartsa lenyomva a MODE (MÓD) gombot, amíg a TEMP (HŐMÉRSÉKLET) és az aktuális hőmérséklet mértékegysége meg nem jelenik az alsó LCD-n. Pl. TEMP °C.
• Nyomja meg ismét a MODE (MÓD) gombot az aktuális konverziós tényező megjelenítéséhez. Pl. 0.50 CONV.
• A SET/HOLD (BEÁLLÍTÁS/TARTÁS) gombbal módosítsa a konverziós tényezőt.
• Nyomja meg a MODE (MÓD) gombot az aktuális hőmérséklet-kompenzációs együttható β megjelenítéséhez. Pl. 2.1 BETA.
• A SET/HOLD (BEÁLLÍTÁS/TARTÁS) gombbal módosítsa a hőmérséklet-kompenzációs együtthatót β.
• Nyomja meg a MODE (MÓD) gombot a normál mérési módba való visszatéréshez.

A mérőműszer kikapcsolása

Nyomja meg a MODE (MÓD) gombot normál mérési módban. Az OFF (KI) felirat jelenik meg a kijelző alsó részén. Engedje el a gombot. A kijelző továbbra is világít, amíg a tápegység csatlakoztatva van.

Megjegyzések:

• Bármilyen mérés elvégzése előtt győződjön meg arról, hogy a mérőműszer kalibrálva van.
• A korábbi kalibrálás törléséhez nyomja meg a MODE (MÓD) gombot a kalibrálási módba lépés után. Az alsó LCD-n 1 másodpercig az ESC felirat jelenik meg, és a mérőműszer visszatér a normál mérési módba. A CAL szimbólum eltűnik az LCD-ről. A mérőműszer visszaáll az alapértelmezett kalibrálásra.
• Ha a méréseket egymás után különböző mintákban végzi, alaposan öblítse le a szondákat a keresztszennyeződés elkerülése érdekében; és a tisztítás után öblítse le a szondákat a mérendő minta egy részével.

pH kalibrációs pufferkészlet

• pH mérési módban nyomja meg és tartsa lenyomva a MODE (MÓD) gombot, amíg a TEMP (HŐMÉRSÉKLET) és az aktuális hőmérséklet mértékegysége meg nem jelenik az alsó LCD-n. Pl. TEMP °C.
• Nyomja meg ismét a MODE (MÓD) gombot az aktuális pufferkészlet megjelenítéséhez: pH 7.01 BUFF (4.01/7.01/10.01 kalibráláshoz) vagy pH 6.86 BUFF (NIST 4.01/6.86/9.18 kalibráláshoz).
• A SET/HOLD (BEÁLLÍTÁS/TARTÁS) gombbal módosítsa a puffer értékét.
• Nyomja meg a MODE (MÓD) gombot a normál mérési módba való visszatéréshez.

pH kalibrálási eljárás

pH mérési módban nyomja meg és tartsa lenyomva a MODE (MÓD) gombot, amíg a CAL meg nem jelenik az alsó LCD-n. Engedje el a gombot. Az LCD-n a pH 7.01 USE (HASZNÁLAT) (vagy a pH 6.86 USE (HASZNÁLAT), ha a NIST pufferkészletet választotta) felirat jelenik meg. A CAL címke villog az LCD-n.

• Egypontos pH kalibráláshoz helyezze az elektródát és a szondát a kiválasztott pufferkészlet bármelyik pufferébe (pl. pH 7.01 vagy pH 4.01 vagy pH 10.01). A mérőműszer automatikusan felismeri a puffer értékét.

Ha pH 4.01-et vagy pH 10.01-et használ, a mérőműszer 1 másodpercig az OK feliratot jeleníti meg, majd visszatér a mérési módba.

Ha pH 7.01-et használ, a puffer felismerése után a mérőműszer pH 4.01-et kér második kalibrációs pontként. Nyomja meg a MODE (MÓD) gombot a mérési módba való visszatéréshez, vagy ha kívánja, folytassa a 2 pontos kalibrálással az alábbiak szerint.

Megjegyzés: a jobb pontosság érdekében mindig ajánlott kétpontos kalibrálást végezni.

• Kétpontos pH kalibráláshoz helyezze az elektródát és a szondát pH 7.01-be (vagy 6.86-ba, ha a NIST pufferkészletet választotta). A mérőműszer felismeri a puffer értékét, majd megjeleníti a pH 4.01 USE (HASZNÁLAT) feliratot.

Alaposan öblítse le az elektródát a keresztszennyeződés elkerülése érdekében.

Helyezze az elektródát a második pufferértékbe (pH 4.01 vagy 10.01, vagy, ha NIST-et használ, pH 4.01 vagy 9.18). Amikor a második puffert felismeri, az LCD-n 1 másodpercig az OK felirat jelenik meg, és a mérőműszer visszatér a normál mérési módba.

Megjegyzés: a kalibrációs adatok nem felejtő memóriában való tárolásához kapcsolja ki, majd be újra a mérőműszert a MODE (MÓD) gombbal.

A CAL szimbólum az LCD-n azt jelenti, hogy a mérőműszer kalibrálva van.

EC kalibrálási eljárás

• EC mérési módban nyomja meg és tartsa lenyomva a MODE (MÓD) gombot, amíg a CAL meg nem jelenik az alsó LCD-n.
• Engedje el a gombot, és merítse a szondát a megfelelő kalibráló oldatba: HI 70031 (1413 µS/cm) a HI 991404-hez és HI 70030 (12.88 mS/cm) a HI 991405-höz.
• A kalibrálás automatikus elvégzése után az LCD-n 1 másodpercig az OK felirat jelenik meg, és a mérőműszer visszatér a normál mérési módba.
• Mivel az EC és a TDS értékek között ismert összefüggés van, nem szükséges a mérőműszert TDS-ben kalibrálni.

Megjegyzés: a kalibrációs adatok nem felejtő memóriában való tárolásához kapcsolja ki, majd be újra a mérőműszert a MODE (MÓD) gombbal.

A CAL szimbólum az LCD-n azt jelenti, hogy a mérőműszer kalibrálva van.

pH ELEKTRÓDA KARBANTARTÁSA

• Használaton kívül öblítse le az elektródát vízzel a szennyeződés minimalizálása érdekében, és használat után tárolja néhány csepp tároló (HI 70300) vagy pH 7 (HI 7007) oldattal a védőkupakban. NE HASZNÁLJON DESZTILLÁLT VAGY DEIONIZÁLT VIZET TÁROLÁSI CÉLRA.
• Ha az elektróda kiszáradt, áztassa tároló- vagy pH 7 oldatban legalább egy órán át, hogy újra aktiválja.
• A pH-elektróda élettartamának meghosszabbítása érdekében ajánlott havonta megtisztítani úgy, hogy fél órára a HI 7061 tisztítóoldatba meríti. Ezt követően alaposan öblítse le csapvízzel, és kalibrálja újra a mérőműszert.
