Hanna Instruments COMBO GROCHEK HI 991404, HI 991405 Kullanım Kılavuzu

ÖN İNCELEME

Cihazı ambalajından çıkarın ve dikkatlice inceleyin. Nakliye sırasında herhangi bir hasar meydana geldiyse, derhal Satıcınızı veya en yakın Hanna Müşteri Hizmetleri Merkezi'ni bilgilendirin.

Ölçüm cihazları aşağıdakilerle birlikte verilir:

• pH 4.01 ve 7.01 tampon çözeltileri (her biri 20 mL);
• HI 991404 için HI 70031 1413 µS/cm kalibrasyon çözeltisi;
• HI 991405 için HI 70030 12.88 mS/cm kalibrasyon çözeltisi;
• Diferansiyel giriş sinyalli HI 1293D pH elektrodu;
• Hanna 12 VDC güç adaptörü;
• Kullanım kılavuzu.

Not: Cihazın doğru çalıştığı gözlemlenene kadar tüm ambalaj malzemelerini saklayın. Arızalı herhangi bir ürün orijinal ambalajında iade edilmelidir.

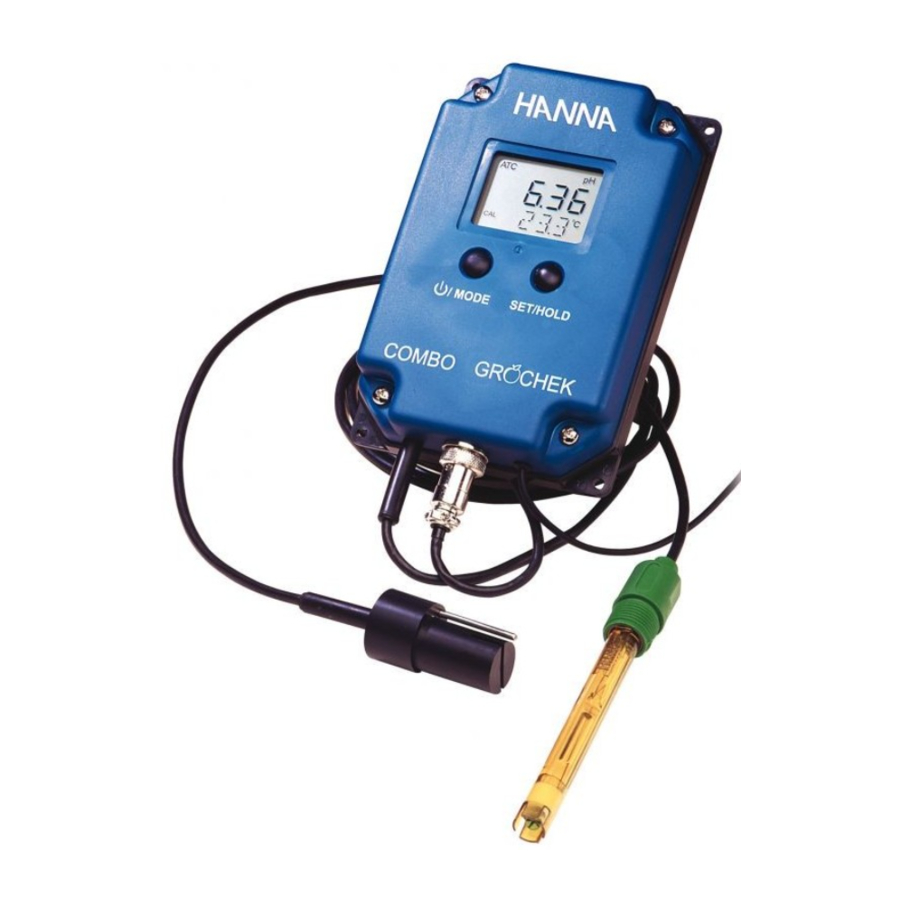

COMBO özellikle seralarda ve hidroponik uygulamalarda yetiştiricilerin ihtiyaçlarını karşılamak için tasarlanmış kombine bir pH/sıcaklık/EC/TDS ölçüm cihazıdır.

Sürekli ölçüm için test edilecek numunenin üzerine cihazı kolayca kurabilirsiniz.

HI 1293D pH elektrodu ve EC/TDS/Sıcaklık probu, kullanıcının bunları bir hat içi sisteme bağlamasına olanak tanıyan boru dişi (1/2'' NPT) ile kalıplanmıştır.

Ölçümler doğrudur ve cihaz pH için bir veya iki noktada ve EC/TDS için tek noktada kalibre edilebilir. Artık pil değişiklikleri konusunda da endişelenmenize gerek yok: ünite 12 VDC güç kaynağıyla kesintisiz çalışır.

1. Sıvı Kristal Ekran (LCD)
2. AÇMA/KAPAMA/MOD butonu
3. Güç kaynağı konektörü
4. 12 VDC güç adaptörü
5. Diferansiyel girişli HI 1293D pH elektrodu, boru dişi 1/2'' NPT
6. EC/TDS/Sıcaklık probu, boru dişi 1/2'' NPT (ayrıca pH elektrodu için eşleşen pin olarak da çalışır)
7. DIN konektörü
8. AYARLA/TUT (SET/HOLD) butonu

HI 991404

EC/TDS Aralığı
0 - 3999 µS/cm
0 - 2000 ppm

Çözünürlük
1 µS/cm - 1 ppm

Doğruluk (@20ºC/68ºF)
±%2 t.a.

Tipik EMC Sapması
±%2,5 t.a.

HI 991405

EC/TDS Aralığı
0.00 - 20.00 mS/cm
0.00 - 10.00 ppt

Çözünürlük
0.01 mS/cm - 0.01 ppt

Doğruluk (@20ºC/68ºF)
%2 t.a.

Tipik EMC sapması
±%2,5 t.a.

Ortak teknik özellikler

pH Aralığı
0.0 - 14.0 pH

Sıcaklık Aralığı
0.0 - 60ºC (32.0 - 140ºF)

Çözünürlük
0.1 pH
0.1ºC veya 0.1ºF

Doğruluk (@20ºC/68ºF)
±0.1 pH
±0.5 ºC veya ±1ºF

Tipik EMC Sapması
±0.1 pH
±1 ºC veya ±2 ºF

Sıcaklık Kompanzasyonu
pH Otomatik
EC/TDS β=0.0 - 2.4%/ºC

TDS Dönüşüm faktörü
0.45 - 1.00 (CONV)

pH elektrodu HI 1293D (dahil)

pH Kalibrasyonu
Otomatik tampon tanıma ile 1 veya 2 noktada

EC/TDS Kalibrasyonu
1 noktada otomatik

Güç kaynağı
12VDC güç adaptörü (dahil)

Ortam
0 - 50ºC (32 - 122ºF);
RH %95 yoğuşmasız

Boyutlar (yalnızca ölçüm cihazı)
160 x 105 x 31 mm
(6.2 x 4.1 x 1.2'')

Ağırlık (yalnızca ölçüm cihazı)
190 g (6.7 oz.)

Kullanıcılar için Öneriler

Bu ürünü kullanmadan önce, kullanıldığı ortama tamamen uygun olduğundan emin olun. Bu cihazın yerleşim alanlarında çalıştırılması, radyo ve TV ekipmanlarında kabul edilemez parazitlere neden olabilir.

Elektrodun ucundaki cam ampul, elektrostatik deşarja karşı hassastır. Bu cam ampule her zaman dokunmaktan kaçının. Çalışma sırasında, elektrostatik deşarjlarla elektroda olası hasarları önlemek için ESD bilek kayışları takılmalıdır.

Kullanıcı tarafından sağlanan ekipmana yapılan herhangi bir değişiklik, cihazın EMC performansını düşürebilir.

Elektrik çarpmasını önlemek için, ölçüm yüzeyindeki voltajlar 24 VAC veya 60 VDC'yi aştığında bu cihazı kullanmayın. Hasar veya yanıkları önlemek için mikrodalga fırınlarda herhangi bir ölçüm yapmayın.

Ölçüm cihazını açmak için

pH elektrodunu ölçüm cihazına bağlayın. 12VDC adaptörünü ölçüm cihazına ve şebekeye bağlayın; ekran yanacaktır. MOD butonuna 2-3 saniye basın ve basılı tutun. LCD'deki kullanılan tüm segmentler birkaç saniye boyunca görülecektir.

Sıcaklık birimini değiştirmek için

Sıcaklık birimini (°C'den °F'ye) değiştirmek için, ölçüm modundan, TEMP ve mevcut sıcaklık birimi alt LCD'de görüntülenene kadar MOD butonuna basın ve basılı tutun. Örneğin, TEMP °C.

Sıcaklık birimini değiştirmek için AYARLA/TUT (SET/HOLD) butonunu kullanın ve ardından normal ölçüm moduna dönmek için MOD butonuna iki kez basın.

Ekranı dondurmak için

İkincil ekranda TUT (HOLD) görünene kadar AYARLA/TUT (SET/HOLD) butonuna 2-3 saniye basın ve basılı tutun.

Normal moda dönmek için herhangi bir butona basın.

Ölçüm alma

AYARLA/TUT (SET/ HOLD) butonuyla pH, EC veya TDS modunu seçin.

Probları test edilecek çözeltiye daldırın. Daha iyi doğruluk sağlamak için problar numune kabının duvarlarına veya tabanına dokunmamalı veya yakınında durmamalıdır.

Sıcaklık için otomatik olarak telafi edilen pH, EC veya TDS değeri birincil LCD'de gösterilirken, ikincil LCD numunenin sıcaklığını gösterir.

Ölçümler, LCD'nin sol üst köşesindeki kararlılık sembolü Ÿ kaybolduğunda alınmalıdır.

Not:
Ölçümler her iki prob da (pH elektrodu ve EC/TDS/sıcaklık probu) aynı kaba daldırılmış halde alınmalıdır.

EC/TDS dönüşüm faktörünü (CONV) ve sıcaklık kompanzasyon katsayısını β (BETA) değiştirmek için

• Ölçüm modundan, TEMP ve mevcut sıcaklık birimi alt LCD'de görüntülenene kadar MOD butonuna basın ve basılı tutun. Örneğin, TEMP °C.
• Mevcut dönüşüm faktörünü göstermek için MOD butonuna tekrar basın. Örneğin, 0.50 CONV.
• Dönüşüm faktörünü değiştirmek için AYARLA/TUT (SET/HOLD) butonuna basın.
• Mevcut sıcaklık kompanzasyon katsayısını β göstermek için MOD butonuna basın. Örneğin, 2.1 BETA.
• Sıcaklık kompanzasyon katsayısını β değiştirmek için AYARLA/TUT (SET/HOLD) butonuna basın.
• Normal ölçüm moduna dönmek için MOD butonuna basın.

Ölçüm cihazını kapatmak için

Normal ölçüm modundayken MOD butonuna basın. Ekranın alt kısmında KAPALI (OFF) görünecektir. Butonu bırakın. Güç kaynağı bağlanana kadar ekran yanmaya devam eder.

Notlar:

• Herhangi bir ölçüm almadan önce ölçüm cihazının kalibre edildiğinden emin olun.
• Önceki bir kalibrasyonu temizlemek için, kalibrasyon moduna girdikten sonra MOD butonuna basın. Alt LCD'de 1 saniye boyunca ESC görüntülenecek ve ölçüm cihazı normal ölçüm moduna dönecektir. LCD'deki CAL sembolü kaybolacaktır. Ölçüm cihazı varsayılan kalibrasyona sıfırlanacaktır.
• Ölçümler art arda farklı numunelerde alınıyorsa, çapraz kontaminasyonu ortadan kaldırmak için probları iyice durulayın; ve temizledikten sonra, probları ölçülecek numuneden birazıyla durulayın.

pH kalibrasyon tampon seti

• pH ölçüm modundan, TEMP ve mevcut sıcaklık birimi alt LCD'de görüntülenene kadar MOD butonuna basın ve basılı tutun. Örneğin, TEMP °C.
• Mevcut tampon setini göstermek için MOD butonuna tekrar basın: pH 7.01 BUFF (4.01/7.01/10.01 kalibrasyonu için) veya pH 6.86 BUFF (NIST 4.01/6.86/9.18 kalibrasyonu için).
• Tampon değerini değiştirmek için AYARLA/TUT (SET/HOLD) butonuna basın.
• Normal ölçüm moduna dönmek için MOD butonuna basın.

pH kalibrasyon prosedürü

pH ölçüm modundan, alt LCD'de CAL görüntülenene kadar MOD butonuna basın ve basılı tutun. Butonu bırakın. LCD'de pH 7.01 USE (veya NIST tampon setini seçtiyseniz pH 6.86 USE) görüntülenecektir. LCD'deki CAL etiketi yanıp söner.

• Tek noktalı pH kalibrasyonu için, elektrodu ve probu seçilen tampon setinden herhangi bir tamponda (örneğin, pH 7.01 veya pH 4.01 veya pH 10.01) yerleştirin. Ölçüm cihazı tampon değerini otomatik olarak tanıyacaktır.

pH 4.01 veya pH 10.01 kullanılıyorsa, ölçüm cihazı 1 saniye boyunca TAMAM (OK) görüntüleyecek ve ardından ölçüm moduna dönecektir.

pH 7.01 kullanılıyorsa, tamponu tanıdıktan sonra ölçüm cihazı ikinci kalibrasyon noktası olarak pH 4.01 isteyecektir. Ölçüm moduna dönmek için MOD butonuna basın veya istenirse aşağıda açıklandığı gibi 2 noktalı kalibrasyona devam edin.

Not: daha iyi doğruluk için her zaman iki noktalı bir kalibrasyon yapılması önerilir.

• İki noktalı pH kalibrasyonu için, elektrodu ve probu pH 7.01'e (veya NIST tampon setini seçtiyseniz 6.86) yerleştirin. Ölçüm cihazı tampon değerini tanıyacak ve ardından pH 4.01 USE görüntüleyecektir.

Çapraz kontaminasyonu ortadan kaldırmak için elektrodu iyice durulayın.

Elektrodu ikinci tampon değerine (pH 4.01 veya 10.01 veya NIST kullanılıyorsa pH 4.01 veya 9.18) yerleştirin. İkinci tampon tanındığında, LCD 1 saniye boyunca TAMAM (OK) görüntüleyecek ve ölçüm cihazı normal ölçüm moduna dönecektir.

Not: kalibrasyon verilerini uçucu olmayan belleğe kaydetmek için, ölçüm cihazını KAPALI (OFF) konuma getirin ve ardından MOD butonu aracılığıyla tekrar AÇIN (ON).

LCD'deki CAL sembolü, ölçüm cihazının kalibre edildiği anlamına gelir.

EC kalibrasyon prosedürü

• EC ölçüm modundan, alt LCD'de CAL görüntülenene kadar MOD butonuna basın ve basılı tutun.
• Butonu bırakın ve probu uygun kalibrasyon çözeltisine daldırın: HI 991404 için HI 70031 (1413 µS/cm) ve HI 991405 için HI 70030 (12.88 mS/cm).
• Kalibrasyon otomatik olarak gerçekleştirildikten sonra, LCD 1 saniye boyunca TAMAM (OK) görüntüleyecek ve ölçüm cihazı normal ölçüm moduna dönecektir.
• EC ve TDS okumaları arasında bilinen bir ilişki olduğundan, ölçüm cihazını TDS'de kalibre etmek gerekli değildir.

Not: kalibrasyon verilerini uçucu olmayan belleğe kaydetmek için, ölçüm cihazını KAPALI (OFF) konuma getirin ve ardından MOD butonu aracılığıyla tekrar AÇIN (ON).

LCD'deki CAL sembolü, ölçüm cihazının kalibre edildiği anlamına gelir.

pH ELEKTRODU BAKIMI

• Kullanılmadığında, kirlenmeyi en aza indirmek için elektrodu suyla durulayın ve kullandıktan sonra koruyucu kapağında birkaç damla saklama (HI 70300) veya pH 7 (HI 7007) çözeltisi ile saklayın. SAKLAMA AMAÇLI DAMITILMIŞ VEYA DEİYONİZE SU KULLANMAYIN.
• Elektrot kuru bırakılmışsa, yeniden etkinleştirmek için en az bir saat saklama veya pH 7 çözeltisine batırın.
• pH elektrodunun ömrünü uzatmak için, ayda bir HI 7061 temizleme çözeltisine yarım saat batırarak temizlenmesi önerilir. Daha sonra musluk suyuyla iyice durulayın ve ölçüm cihazını yeniden kalibre edin.
