Hanna Instruments COMBO GROCHEK HI 991404, HI 991405 Handbuch

VORABPRÜFUNG

Nehmen Sie das Gerät aus dem Verpackungsmaterial und untersuchen Sie es sorgfältig. Sollten während des Versands Schäden aufgetreten sein, benachrichtigen Sie umgehend Ihren Händler oder das nächstgelegene Hanna Kundendienstzentrum.

Die Messgeräte werden geliefert mit:

• pH 4.01 und 7.01 Pufferlösungen (jeweils 20 mL);
• HI 70031 1413 µS/cm Kalibrierlösung, für HI 991404;
• HI 70030 12.88 mS/cm Kalibrierlösung, für HI 991405;
• HI 1293D pH-Elektrode mit differenziellem Eingangssignal;
• Hanna 12 VDC Netzteil;
• Bedienungsanleitung.

Hinweis: Bewahren Sie sämtliches Verpackungsmaterial auf, bis Sie sich vergewissert haben, dass das Gerät ordnungsgemäß funktioniert. Jeder defekte Artikel muss in seiner Originalverpackung zurückgesandt werden.

ALLGEMEINE BESCHREIBUNG

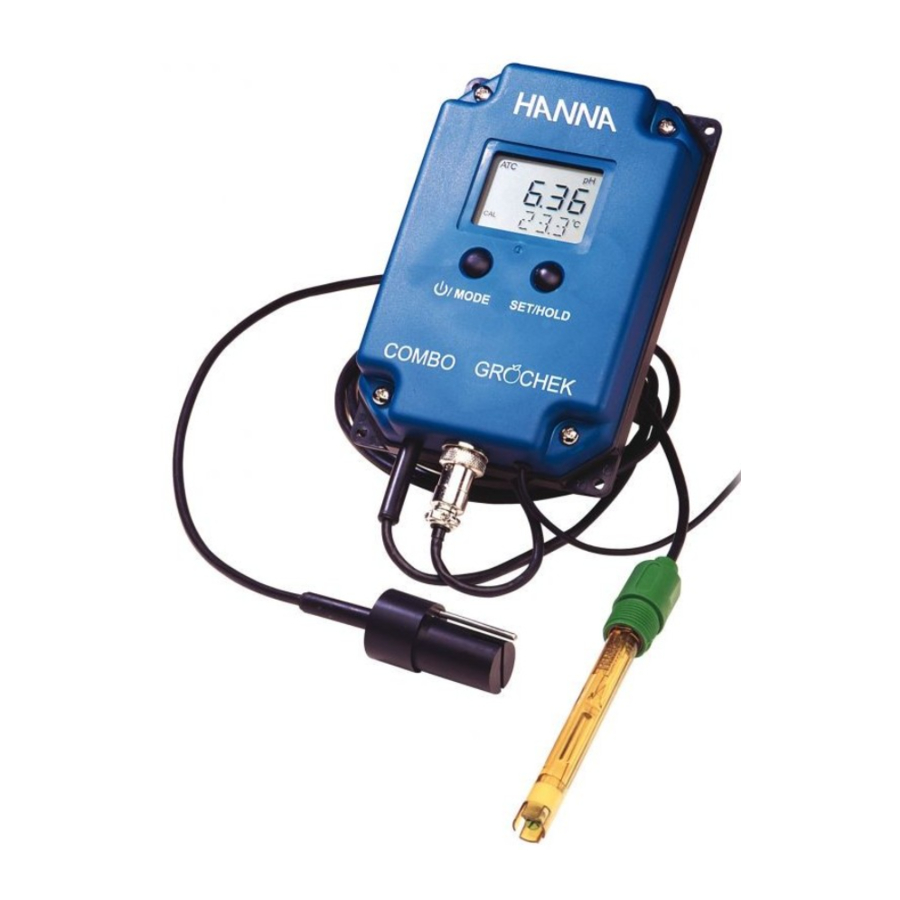

COMBO ist ein kombiniertes pH-/Temperatur-/EC-/TDS-Messgerät, speziell entwickelt, um die Anforderungen von Züchtern in Gewächshäusern und hydroponischen Anwendungen zu erfüllen.

Sie können das Messgerät einfach über der zu testenden Probe installieren, um kontinuierliche Messungen durchzuführen.

Die HI 1293D pH-Elektrode & die EC-/TDS-/Temperatursonde wurden mit einem Rohrgewinde (1/2'' NPT) geformt, was dem Benutzer ermöglicht, sie an ein Inline-System anzuschließen.

Messungen sind genau, und das Messgerät kann an einem oder zwei Punkten für pH und an einem einzelnen Punkt für EC/TDS kalibriert werden. Sie müssen sich auch keine Sorgen mehr um Batteriewechsel machen: Das Gerät läuft ohne Unterbrechung mit 12 VDC Stromversorgung.

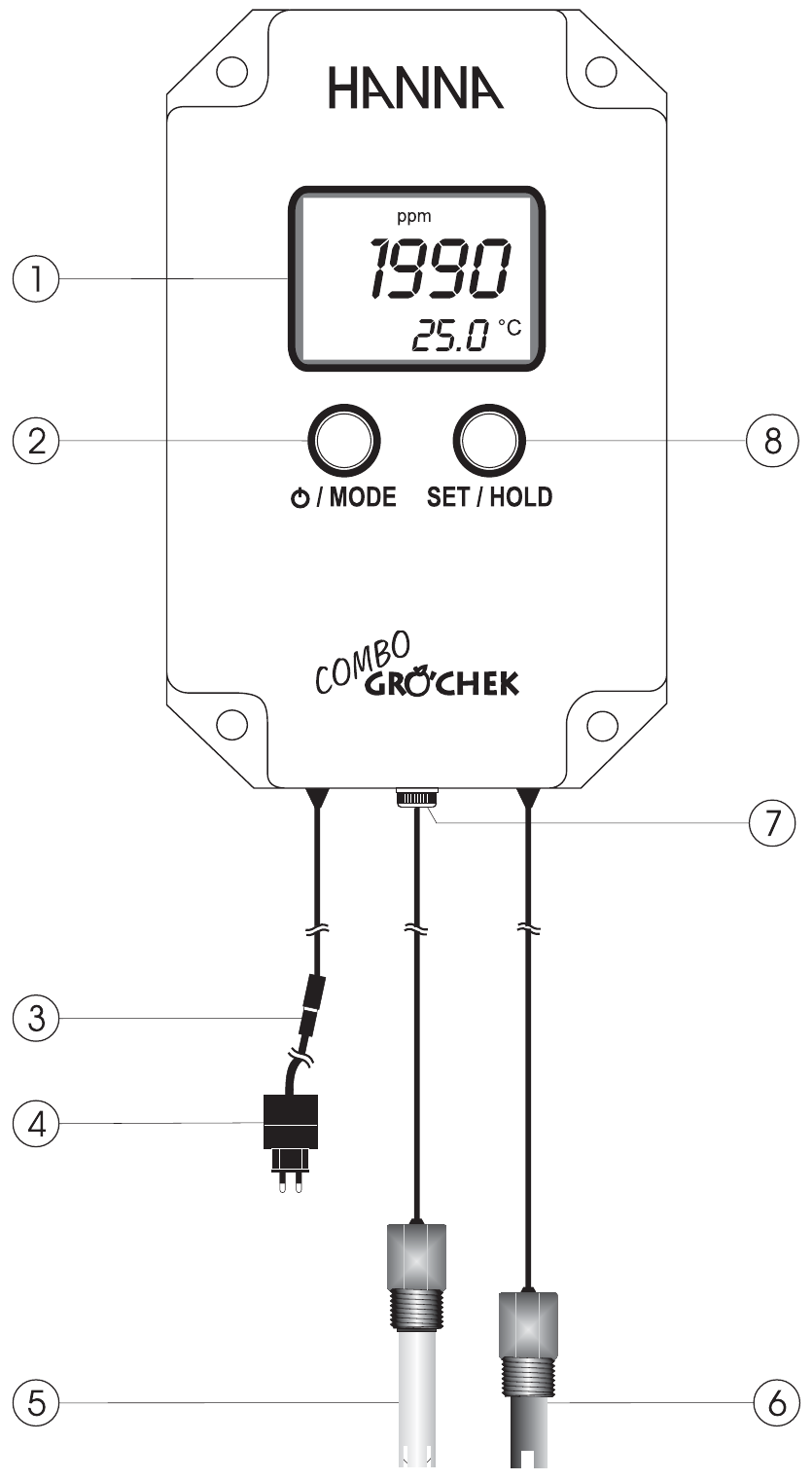

FUNKTIONSBESCHREIBUNG

1. Flüssigkristallanzeige
2. EIN/AUS/MODE-Taste
3. Stromversorgungsanschluss
4. 12 VDC Netzteil
5. HI 1293D pH-Elektrode mit differenziellem Eingang, Rohrgewinde 1/2'' NPT
6. EC-/TDS-/Temperatursonde, Rohrgewinde 1/2'' NPT (funktioniert auch als Referenzpin für die pH-Elektrode)
7. DIN-Anschluss
8. SET/HOLD-Taste

TECHNISCHE DATEN

HI 991404

EC/TDS Bereich
0 bis 3999 µS/cm
0 bis 2000 ppm

Auflösung
1 µS/cm - 1 ppm

Genauigkeit (@20ºC/68ºF)
±2% f.s.

Typische EMV-Abweichung
±2.5 f.s.

HI 991405

EC/TDS Bereich
0.00 bis 20.00 mS/cm
0.00 bis 10.00 ppt

Auflösung
0.01 mS/cm - 0.01 ppt

Genauigkeit (@20ºC/68ºF)
2% f.s.

Typische EMV-Abweichung
±2.5% f.s.

Gemeinsame technische Daten

pH Bereich
0.0 bis 14.0 pH

Temperaturbereich
0.0 bis 60ºC (32.0 bis 140ºF)

Auflösung
0.1 pH
0.1ºC oder 0.1ºF

Genauigkeit (@20ºC/68ºF)
±0.1 pH
±0.5 ºC oder ±1ºF

Typische EMV-Abweichung
±0.1 pH
±1 ºC oder ±2 ºF

Temp.-Kompensation
pH Automatisch
EC/TDS β=0.0 bis 2.4%/ºC

TDS Umrechnungsfaktor
0.45 bis 1.00 (CONV)

pH-Elektrode HI 1293D (enthalten)

pH-Kalibrierung
An 1 oder 2 Punkten mit automatischer Puffererkennung

EC/TDS Kalibrierung
Automatisch an 1 Punkt

Stromversorgung
12VDC Netzteil (enthalten)

Umgebung
0 bis 50ºC (32 bis 122ºF);
RH 95% nicht kondensierend

Abmessungen (nur Messgerät)
160 x 105 x 31 mm
(6.2 x 4.1 x 1.2'')

Gewicht (nur Messgerät)
190 g (6.7 oz.)

Empfehlungen für Benutzer

Bevor Sie dieses Produkt verwenden, stellen Sie sicher, dass es vollständig für die Umgebung geeignet ist, in der es eingesetzt wird. Der Betrieb dieses Instruments in Wohngebieten könnte unzulässige Störungen an Radio- und Fernsehgeräten verursachen.

Die Glaskugel am Ende der Elektrode ist empfindlich gegenüber elektrostatischen Entladungen. Vermeiden Sie es jederzeit, diese Glaskugel zu berühren. Während des Betriebs sollten ESD-Handgelenkbänder getragen werden, um mögliche Schäden an der Elektrode durch elektrostatische Entladungen zu vermeiden.

Jede vom Benutzer am gelieferten Gerät vorgenommene Änderung kann die EMV-Leistung des Instruments beeinträchtigen.

Um einen elektrischen Schlag zu vermeiden, verwenden Sie dieses Instrument nicht, wenn die Spannungen an der Messfläche 24 VAC oder 60 VDC überschreiten. Um Schäden oder Verbrennungen zu vermeiden, führen Sie keine Messungen in Mikrowellenherden durch.

BEDIENUNGSANLEITUNG

Messgerät einschalten

Schließen Sie die pH-Elektrode an das Messgerät an. Schließen Sie das 12VDC-Netzteil an das Messgerät und an das Stromnetz an; die Anzeige leuchtet auf. Halten Sie die MODE-Taste 2-3 Sekunden lang gedrückt. Alle verwendeten Segmente auf dem LCD sind für einige Sekunden sichtbar.

Temperatureinheit ändern

Um die Temperatureinheit zu ändern (von °C auf °F), drücken und halten Sie im Messmodus die MODE-Taste, bis TEMP und die aktuelle Temperatureinheit auf dem unteren LCD angezeigt werden. Z.B. TEMP °C.

Verwenden Sie die SET/HOLD-Taste, um die Temperatureinheit zu ändern, und drücken Sie dann zweimal die MODE-Taste, um zum normalen Messmodus zurückzukehren.

Anzeige einfrieren

Halten Sie die SET/HOLD-Taste 2-3 Sekunden lang gedrückt, bis HOLD auf der Sekundäranzeige erscheint.

Drücken Sie eine beliebige Taste, um zum normalen Modus zurückzukehren.

Messungen durchführen

Wählen Sie den pH-, EC- oder TDS-Modus mit der SET/HOLD-Taste.

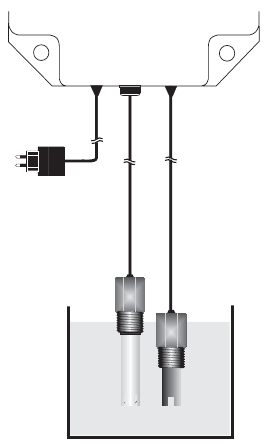

Tauchen Sie die Sonden in die zu testende Lösung ein. Um eine bessere Genauigkeit zu gewährleisten, sollten die Sonden die Wände oder den Boden des Probengefäßes nicht berühren oder sich in deren unmittelbarer Nähe befinden.

Der automatisch temperaturkompensierte pH-, EC- oder TDS-Wert wird auf dem primären LCD angezeigt, während das sekundäre LCD die Temperatur der Probe zeigt.

Die Messungen sollten durchgeführt werden, wenn das Stabilitätssymbol Ÿ oben links auf dem LCD verschwindet.

Hinweis:
Messungen müssen mit beiden Sonden (pH-Elektrode und EC-/TDS-/Temperatursonde) im selben Gefäß durchgeführt werden.

Den EC/TDS-Umrechnungsfaktor (CONV) und den Temperaturkompensationskoeffizienten β (BETA) ändern

• Drücken und halten Sie im Messmodus die MODE-Taste, bis TEMP und die aktuelle Temperatureinheit auf dem unteren LCD angezeigt werden. Z.B. TEMP °C.
• Drücken Sie die MODE-Taste erneut, um den aktuellen Umrechnungsfaktor anzuzeigen. Z.B. 0.50 CONV.
• Drücken Sie die SET/HOLD-Taste, um den Umrechnungsfaktor zu ändern.
• Drücken Sie die MODE-Taste, um den aktuellen Temperaturkompensationskoeffizienten β anzuzeigen. Z.B. 2.1 BETA.
• Drücken Sie die SET/HOLD-Taste, um den Temperaturkompensationskoeffizienten β zu ändern.
• Drücken Sie die MODE-Taste, um zum normalen Messmodus zurückzukehren.

Messgerät ausschalten

Drücken Sie die MODE-Taste im normalen Messmodus. OFF (AUS) wird auf dem unteren Teil der Anzeige erscheinen. Lassen Sie die Taste los. Die Anzeige bleibt beleuchtet, solange die Stromversorgung angeschlossen ist.

Hinweise:

• Stellen Sie vor jeder Messung sicher, dass das Messgerät kalibriert wurde.
• Um eine frühere Kalibrierung zu löschen, drücken Sie die MODE-Taste, nachdem Sie den Kalibrierungsmodus aufgerufen haben. Das untere LCD zeigt für 1 Sekunde ESC an, und das Messgerät kehrt zum normalen Messmodus zurück. Das CAL-Symbol auf dem LCD verschwindet. Das Messgerät wird auf die Standardkalibrierung zurückgesetzt.
• Wenn Messungen nacheinander in verschiedenen Proben durchgeführt werden, spülen Sie die Sonden gründlich, um Kreuzkontaminationen zu vermeiden; und spülen Sie die Sonden nach der Reinigung mit etwas von der zu messenden Probe.

KALIBRIERUNG

pH-Kalibrierpuffersatz

• Drücken und halten Sie im pH-Messmodus die MODE-Taste, bis TEMP und die aktuelle Temperatureinheit auf dem unteren LCD angezeigt werden. Z.B. TEMP °C.
• Drücken Sie die MODE-Taste erneut, um den aktuellen Puffersatz anzuzeigen: pH 7.01 BUFF (für 4.01/7.01/10.01 Kalibrierung) oder pH 6.86 BUFF (für NIST 4.01/6.86/9.18 Kalibrierung).
• Drücken Sie die SET/HOLD-Taste, um den Pufferwert zu ändern.
• Drücken Sie die MODE-Taste, um zum normalen Messmodus zurückzukehren.

pH-Kalibrierungsverfahren

Drücken und halten Sie im pH-Messmodus die MODE-Taste, bis CAL auf dem unteren LCD angezeigt wird. Lassen Sie die Taste los. Das LCD zeigt pH 7.01 USE (oder pH 6.86 USE, wenn Sie den NIST-Puffersatz ausgewählt haben). Die CAL-Anzeige blinkt auf dem LCD.

• Für eine Einpunkt-pH-Kalibrierung, platzieren Sie die Elektrode und die Sonde in einem beliebigen Puffer aus dem ausgewählten Puffersatz (z.B. pH 7.01 oder pH 4.01 oder pH 10.01). Das Messgerät erkennt den Pufferwert automatisch.

Bei Verwendung von pH 4.01 oder pH 10.01 zeigt das Messgerät 1 Sekunde lang OK an und kehrt dann in den Messmodus zurück.

Bei Verwendung von pH 7.01 fragt das Messgerät nach Erkennung des Puffers nach pH 4.01 als zweiten Kalibrierpunkt. Drücken Sie die MODE-Taste, um zum Messmodus zurückzukehren, oder fahren Sie, falls gewünscht, mit der unten erklärten 2-Punkt-Kalibrierung fort.

Hinweis: Für eine bessere Genauigkeit wird immer eine Zweipunkt-Kalibrierung empfohlen.

• Für eine Zweipunkt-pH-Kalibrierung, platzieren Sie die Elektrode und die Sonde in pH 7.01 (oder 6.86, wenn Sie den NIST-Puffersatz ausgewählt haben). Das Messgerät erkennt den Pufferwert und zeigt dann pH 4.01 USE an.

Spülen Sie die Elektrode gründlich, um Kreuzkontaminationen zu vermeiden.

Platzieren Sie die Elektrode im zweiten Pufferwert (pH 4.01 oder 10.01, oder, bei Verwendung von NIST, pH 4.01 oder 9.18). Wenn der zweite Puffer erkannt wird, zeigt das LCD für 1 Sekunde OK an, und das Messgerät kehrt zum normalen Messmodus zurück.

Hinweis: Um Kalibrierungsdaten im nichtflüchtigen Speicher zu speichern, schalten Sie das Messgerät über die MODE-Taste OFF (AUS) und dann ON (EIN) wieder ein.

Das CAL-Symbol auf dem LCD bedeutet, dass das Messgerät kalibriert ist.

EC-Kalibrierungsverfahren

• Drücken und halten Sie im EC-Messmodus die MODE-Taste, bis CAL auf dem unteren LCD angezeigt wird.
• Lassen Sie die Taste los und tauchen Sie die Sonde in die entsprechende Kalibrierlösung ein: HI 70031 (1413 µS/cm) für HI 991404 und HI 70030 (12.88 mS/cm) für HI 991405.
• Sobald die Kalibrierung automatisch durchgeführt wurde, zeigt das LCD für 1 Sekunde OK an, und das Messgerät kehrt zum normalen Messmodus zurück.
• Da es eine bekannte Beziehung zwischen EC- und TDS-Werten gibt, ist es nicht notwendig, das Messgerät in TDS zu kalibrieren

Hinweis: Um Kalibrierungsdaten im nichtflüchtigen Speicher zu speichern, schalten Sie das Messgerät über die MODE-Taste OFF (AUS) und dann ON (EIN) wieder ein.

Das CAL-Symbol auf dem LCD bedeutet, dass das Messgerät kalibriert ist.

PFLEGE DER pH-ELEKTRODE

• Bei Nichtgebrauch spülen Sie die Elektrode mit Wasser, um Kontaminationen zu minimieren, und bewahren Sie sie nach Gebrauch mit einigen Tropfen Lagerlösung (HI 70300) oder pH 7 (HI 7007) in der Schutzkappe auf. VERWENDEN SIE KEIN DESTILLIERTES ODER ENTMENERALISIERTES WASSER ZU LAGERZWECKEN.
• Wenn die Elektrode trocken gelagert wurde, weichen Sie sie mindestens eine Stunde lang in einer Lager- oder pH 7-Lösung ein, um sie zu reaktivieren.
• Um die Lebensdauer der pH-Elektrode zu verlängern, wird empfohlen, sie monatlich durch Eintauchen in die Reinigungsflüssigkeit HI 7061 für eine halbe Stunde zu reinigen. Spülen Sie sie anschließend gründlich mit Leitungswasser ab und kalibrieren Sie das Messgerät neu.

ZUBEHÖR

HI 1293D	Austauschbare pH-Elektrode mit differenziellem Eingang & DIN
HI 70004P	pH 4.01 Lösung, 20 mL Beutel (25 Stück)
HI 70006P	pH 6.86 Lösung, 20 mL Beutel (25 Stück)
HI 70007P	pH 7.01 Lösung, 20 mL Beutel (25 Stück)
HI 70009P	pH 9.18 Lösung, 20 mL Beutel (25 Stück)
HI 70010P	pH 10.01 Lösung, 20 mL Beutel (25 ACCESSORIES Stück)
HI 77400P	pH 4 & 7 Lösungen, 20 mL Beutel (jeweils 5)
HI 7004M	pH 4.01 Lösung, 230 mL Flasche
HI 7006M	pH 6.86 Lösung, 230 mL Flasche
HI 7007M	pH 7.01 Lösung, 230 mL Flasche
HI 7009M	pH 9.18 Lösung, 230 mL Flasche
HI 7010M	pH 10.01 Lösung, 230 mL Flasche
HI 70030P	12.88 mS/cm @25ºC Kalibrierlösung, 20 mL Beutel (25 Stück)
HI 70031P	1413 µS/cm @25ºC Kalibrierlösung, 20 mL Beutel (25 Stück)
HI 70032P	1382 ppm @25ºC Kalibrierlösung, 20 mL Beutel (25 Stück)
HI 70038P	6.44 ppt @25ºC Kalibrierlösung, 20 mL Beutel (25 Stück)
HI 70442P	1500 ppm @25ºC Kalibrierlösung, 20 mL Beutel (25 Stück)
HI 7061M	Elektrodenreinigungslösung, 230 mL Flasche
HI 70300M	Elektrodenlagerlösung, 230 mL Flasche
HI 710005	12VDC Netzteil, US-Stecker

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
