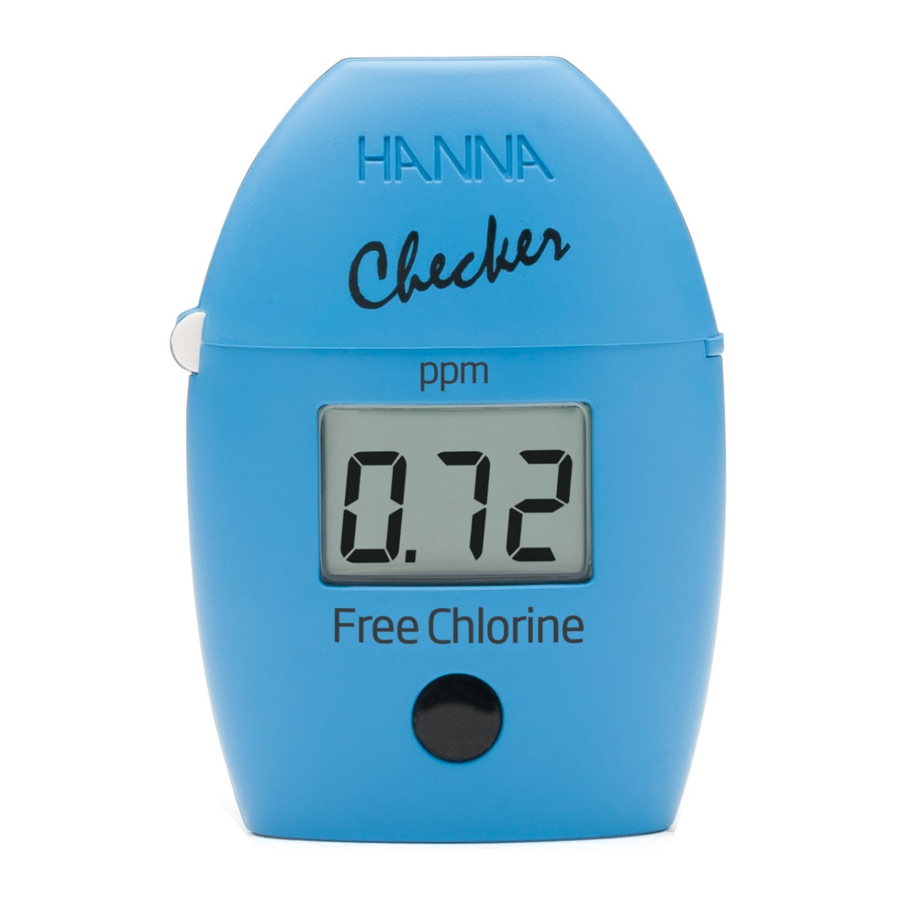

HANNA instruments HI701 - Handbuch für freies Chlor

Inhalt

Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Checker® HC Handkolorimeter verwenden. Weitere Informationen über Hanna Instruments und unsere Produkte finden Sie unter www.hannainst.com oder senden Sie uns eine E-Mail an sales@hannainst.com. Für technischen Support wenden Sie sich bitte an Ihre lokale Hanna Instruments Niederlassung oder senden Sie uns eine E-Mail an tech@hannainst.com.

Voruntersuchung

Entnehmen Sie das Checker® HC Handkolorimeter und das Zubehör aus der Verpackung und prüfen Sie es sorgfältig. Sollten Sie weitere Informationen benötigen, wenden Sie sich bitte an das technische Support-Team von Hanna Instruments.

Jeder HI701 wird in einem Koffer mit passendem Einsatz geliefert und umfasst:

  • Probenküvette und Kappe (2 Stk.)
  • Starter-Kit für Reagenzien für freies Chlor (Reagenzien für 6 Tests)
  • 1,5V AAA Alkaline-Batterie (1 Stk.)
  • Bedienungsanleitung

Hinweis: Bewahren Sie sämtliches Verpackungsmaterial auf, bis Sie sicher sind, dass das Checker® HC Handkolorimeter korrekt funktioniert. Jedes beschädigte oder defekte Produkt muss in der Originalverpackung mit dem mitgelieferten Zubehör zurückgesendet werden.

Allgemeine Beschreibung & Verwendungszweck

HI701 Hand-Checker für freies Chlor wurde entwickelt, um den Chlorgehalt in Schwimmbädern, Aquarien und Spas regelmäßig zu überwachen. Er kann auch zur Bestimmung des Chlorgehalts in Fischbecken für eine optimale Gesundheit von Fischen und Pflanzen verwendet werden.

HI701 verfügt über ein Ein-Knopf-Bedienungssystem und ist einfach zu verwenden.
Das große LCD ist gut ablesbar und die automatische Abschaltfunktion sorgt dafür, dass die Batterie nicht entladen wird.

Spezifikationen

Bereich 0.00 bis 2.50 ppm (als Cl2)
Auflösung 0.01 ppm
Genauigkeit ±0.03 ppm ±3% des Messwerts @ 25°C (77°F)
Lichtquelle Leuchtdiode @ 525 nm
Lichtdetektor Silizium-Fotozelle
Methode Anpassung der US EPA Methode 330.5. Die Reaktion zwischen freiem Chlor und dem DPD-Reagenz verursacht eine rosa Färbung in der Probe.
Umgebung 0 bis 50°C (32 bis 122°F); max. 95% RH nicht kondensierend
Batterietyp 1.5V AAA Alkaline
Automatische Abschaltung Nach 2 Minuten ohne Benutzung
Abmessungen 86.0 x 61.0 x 37.5 mm (3.4 x 2.4 x 1.5")
Gewicht 64 g (2.3 oz)

Funktionsbeschreibung & LCD-Anzeige

Überblick

Messverfahren

  • Drücken Sie die EIN/AUS-Taste, um den Checker einzuschalten. Alle Segmente werden für einige Sekunden angezeigt, gefolgt von "Add", "C.1" und blinkendem "Press".
    Messung - Schritt 1
  • Füllen Sie die Küvette mit 10 ml nicht reagierter Probe und setzen Sie die Kappe wieder auf. Setzen Sie die Küvette in den Checker ein und schließen Sie die Kappe.
    Messung - Schritt 2
  • Drücken Sie die EIN/AUS-Taste. Wenn die Anzeige "Add", "C.2" mit blinkendem "Press" zeigt, ist der Checker genullt.
    Messung - Schritt 3
  • Entnehmen Sie die Küvette, schrauben Sie die Kappe ab und geben Sie den Inhalt eines Beutels HI701-0 Reagenz für freies Chlor hinzu. Setzen Sie die Kappe wieder auf und schütteln Sie sie vorsichtig 20 Sekunden lang.
    Messung - Schritt 4
  • Setzen Sie die Küvette in den Checker ein und schließen Sie die Kappe. Halten Sie die EIN/AUS-Taste gedrückt. Das Display zeigt den Countdown vor der Messung an. Alternativ warten Sie 1 Minute und drücken die Taste.
    Messung - Schritt 5
  • Wenn der Timer abgelaufen ist, führt der Checker die Messung durch. Das Instrument zeigt die Konzentration des freien Chlors in ppm an. Der Checker schaltet sich 2 Minuten nach der Messung automatisch aus.

Fehler & Warnungen

Der Checker zeigt klare Warnmeldungen an, wenn Fehlerbedingungen auftreten oder wenn die gemessenen Werte außerhalb des erwarteten Bereichs liegen. Die folgenden Informationen erläutern die Fehler und Warnungen sowie die empfohlenen Maßnahmen.


Licht zu hell: Es gelangt zu viel Umgebungslicht zum Detektor. Bitte überprüfen Sie die Vorbereitung der Nullküvette.


Licht zu dunkel: Es ist nicht genügend Licht für eine Messung vorhanden. Bitte überprüfen Sie die Vorbereitung der Nullküvette.


Küvetten vertauscht: Die Proben- und Nullküvetten sind vertauscht. Tauschen Sie die Küvetten und wiederholen Sie die Messung.


Unterbereich: Ein blinkendes "0.00" zeigt an, dass die Probe weniger Licht absorbiert als die Nullreferenz. Überprüfen Sie das Messverfahren und stellen Sie sicher, dass dieselbe Küvette für Referenz (Null) und Messung verwendet wird.


Überbereich: Ein blinkender maximaler Konzentrationswert zeigt an, dass der gemessene Wert außerhalb der Grenzen der Methode liegt. Überprüfen Sie, ob die Probe keine Verunreinigungen enthält. Verdünnen Sie die Probe und wiederholen Sie die Messung.


Batterie schwach: Der Batteriestand ist zu niedrig, als dass der Checker ordnungsgemäß funktionieren könnte. Ersetzen Sie die Batterie durch eine neue.


Batterie entladen: Die Batterie ist entladen und muss ersetzt werden. Ersetzen Sie die Batterie durch eine neue und starten Sie den Checker neu.

Tipps für eine genaue Messung

  • Stellen Sie sicher, dass die Probe keine Verunreinigungen enthält.
  • Wann immer die Küvette in den Checker eingesetzt wird, muss sie außen trocken und frei von Fingerabdrücken, Öl und Schmutz sein.
  • Wischen Sie die Küvette vor dem Einsetzen gründlich mit dem HI731318 Mikrofaser-Reinigungstuch oder einem fusselfreien Tuch ab.
  • Das Schütteln der Küvette kann Blasen erzeugen, die zu höheren Messwerten führen. Um genaue Messungen zu erhalten, entfernen Sie solche Blasen durch Schwenken oder leichtes Klopfen auf die Küvette.
  • Lassen Sie die reagierte Probe nach Zugabe des Reagenzes nicht zu lange stehen, da dies die Genauigkeit beeinträchtigt.
  • Entsorgen Sie die Probe sofort nach der Messung, da das Glas sonst dauerhaft fleckig werden könnte.

Batteriewechsel

Um die Batterie zu schonen, schaltet sich der Checker nach 2 Minuten Inaktivität ab.

Eine frische Batterie reicht für mindestens 5000 Messungen. Wenn die Batterie entladen ist, zeigt das Instrument "bAd", dann "bAt" an und schaltet sich aus.

Gehen Sie zum Batteriewechsel wie folgt vor:

  1. Halten Sie die EIN/AUS-Taste gedrückt, um den Checker auszuschalten.
  2. Drehen Sie das Instrument um und lösen Sie mit einem Schraubendreher die Schraube, um die Batterieabdeckung zu entfernen.
    Batteriewechsel
  3. Entfernen Sie die alte Batterie und ersetzen Sie sie durch eine neue 1,5V AAA Batterie, wobei Sie zuerst das negative Ende einsetzen.
  4. Setzen Sie die Batterieabdeckung wieder auf, befestigen und ziehen Sie die Schraube fest.

Zubehör

Reagenzien-Sets
HI701-25 Reagenzien für 25 Tests auf freies Chlor
Weiteres Zubehör
HI701-11 Zertifiziertes Standard-Kit für freies Chlor
HI731225 Schwarze Küvettenkappe für Checker® HC Kolorimeter (4 Stk.)
HI731318 Tuch zum Abwischen von Küvetten (4 Stk.)
HI731321 Glasküvette und Dichtungskappe für Checker® HC Kolorimeter (4 Stk.)
HI740028P 1,5V AAA Batteriesatz (12 Stk.)
HI93703-50 Küvetten-Reinigungslösung, 230 ml

Zertifizierung


Alle Hanna Instruments Produkte entsprechen den Europäischen CE-Richtlinien. Entsorgung von Elektro- und Elektronikgeräten. Das Produkt darf nicht als Haushaltsabfall behandelt werden. Geben Sie es stattdessen bei der entsprechenden Sammelstelle für das Recycling von Elektro- und Elektronikgeräten ab, um natürliche Ressourcen zu schonen.


Entsorgung von Altbatterien. Dieses Produkt enthält Batterien; entsorgen Sie diese nicht mit anderem Hausmüll. Geben Sie sie bei der entsprechenden Sammelstelle zum Recycling ab.

Eine ordnungsgemäße Entsorgung des Produkts und der Batterien verhindert mögliche negative Folgen für die Umwelt und die menschliche Gesundheit. Für weitere Informationen wenden Sie sich an Ihre Stadtverwaltung, Ihren örtlichen Entsorgungsdienst für Hausmüll, die Verkaufsstelle oder besuchen Sie www.hannainst.com.

Empfehlungen für Benutzer

Bevor Sie dieses Produkt verwenden, stellen Sie sicher, dass es für Ihre spezifische Anwendung und die Umgebung, in der es eingesetzt wird, vollständig geeignet ist. Jede vom Benutzer vorgenommene Änderung an der gelieferten Ausrüstung kann die Leistung des Checkers beeinträchtigen. Verwenden oder lagern Sie es zu Ihrer und der Sicherheit des Checkers nicht in gefährlichen Umgebungen.

Garantie

HI701 Checker® HC wird für einen Zeitraum von einem Jahr gegen Mängel in Verarbeitung und Material garantiert, wenn er bestimmungsgemäß verwendet und gemäß den Anweisungen gewartet wird. Diese Garantie ist auf kostenlose Reparatur oder Ersatz beschränkt. Schäden durch Unfälle, Missbrauch, Manipulation oder mangelnde vorgeschriebene Wartung sind nicht abgedeckt. Wenn Serviceleistungen erforderlich sind, wenden Sie sich an Ihr lokales Hanna Instruments Büro. Im Garantiefall melden Sie die Modellnummer, das Kaufdatum, die Seriennummer und die Art des Problems. Wenn die Reparatur nicht von der Garantie abgedeckt ist, werden Sie über die anfallenden Kosten informiert. Wenn der Checker an Hanna Instruments zurückgesendet werden soll, besorgen Sie sich zunächst eine Rücksendegenehmigungsnummer (RGA) von der technischen Serviceabteilung und senden Sie ihn dann mit vorausbezahlten Versandkosten ein. Achten Sie beim Versand jedes Produkts darauf, dass es für vollständigen Schutz ordnungsgemäß verpackt ist.

Hanna Instruments behält sich das Recht vor, das Design, die Konstruktion oder das Aussehen seiner Produkte ohne vorherige Ankündigung zu ändern.

Alle Rechte vorbehalten. Die Vervielfältigung, ganz oder teilweise, ist ohne die schriftliche Zustimmung des Urheberrechtsinhabers, Hanna Instruments Inc., Woonsocket, Rhode Island, 02895, USA, untersagt.

IST701 09/20
