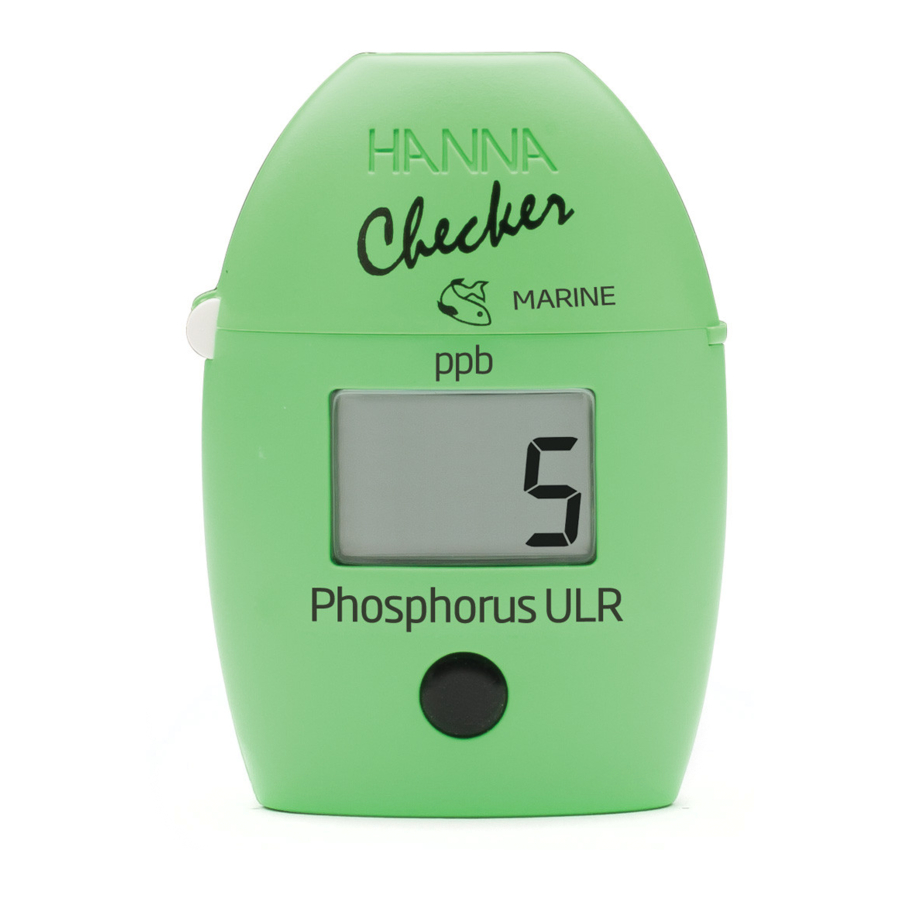

Hanna Instruments HI736 - Handbuch für marinen Phosphor im Ultraniedrigbereich

Inhalt

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Checker®HC Hand-Kolorimeter verwenden. Für weitere Informationen über Hanna Instruments und unsere Produkte besuchen Sie www.hannainst.com oder senden Sie uns eine E-Mail an sales@hannainst.com. Für technischen Support wenden Sie sich bitte an Ihr lokales Hanna Instruments Büro oder senden Sie uns eine E-Mail an tech@hannainst.com.

Erste Überprüfung

Entnehmen Sie das Checker®HC Hand-Kolorimeter und das Zubehör aus der Verpackung und prüfen Sie es sorgfältig. Falls Sie weitere Informationen benötigen, kontaktieren Sie bitte das technische Support-Team von Hanna Instruments.

Jedes HI736 wird in einem Koffer mit passendem Einsatz geliefert und umfasst:

  • Probenküvette und Kappe (2 Stk.)
  • Starter-Kit für Marine-Phosphor Ultraniedrigbereich-Reagenzien (Reagenzien für 6 Tests)
  • 1,5V AAA Alkaline-Batterie (1 Stk.)
  • Bedienungsanleitung

Hinweis: Bewahren Sie sämtliches Verpackungsmaterial auf, bis Sie sicher sind, dass das Checker®HC Hand-Kolorimeter ordnungsgemäß funktioniert. Jeder beschädigte oder defekte Artikel muss in seiner Originalverpackung mit dem mitgelieferten Zubehör zurückgesandt werden.

Allgemeine Beschreibung & Verwendungszweck

Das HI736 Handmessgerät für marinen Phosphor im Ultraniedrigbereich wurde entwickelt, um die Phosphorkonzentration in Wasser präzise zu bestimmen.

Das HI736 verfügt über ein Ein-Knopf-Bedienungssystem und ist einfach zu handhaben.

Das große LCD ist gut ablesbar und die automatische Abschaltfunktion stellt sicher, dass die Batterie nicht entladen wird.

Technische Daten

Messbereich 0 bis 200 ppb (als P)
Auflösung 1 ppb
Genauigkeit ±5 ppb ±5% des Messwerts bei 25°C (77°F)
Lichtquelle Leuchtdiode bei 525 nm
Lichtdetektor Silizium-Fotozelle
Methode Adaption der Standardmethoden zur Untersuchung von Wasser und Abwasser, 20. Auflage, Ascorbinsäure-Methode. Die Reaktion zwischen Phosphor und dem Reagenz verursacht eine blaue Färbung in der Probe.
Umgebung 0 bis 50°C (32 bis 122°F); max. 95% RH nicht kondensierend
Batterietyp 1,5V AAA Alkaline
Automatische Abschaltung Nach 10 Minuten ohne Nutzung und 2 Minuten nach der Messung
Abmessungen 86 x 61 x 37,5 mm (3.4 x 2.4 x 1.5")
Gewicht 64 g (2.3 oz)

Funktionsbeschreibung & LCD-Anzeige

Funktionsbeschreibung & LCD-Anzeige

Messverfahren

  • Drücken Sie die ON/OFF-Taste, um das Messgerät einzuschalten. Alle Segmente werden für einige Sekunden angezeigt, gefolgt von "Add" (Hinzufügen), "C.1" mit blinkendem "Press" (Drücken).
    Messablauf Schritt 1
  • Füllen Sie die Küvette mit 10 mL unreagierter Probe und setzen Sie die Kappe wieder auf. Führen Sie die Küvette in das Messgerät ein und schließen Sie die Kappe.
    Messablauf Schritt 2
  • Drücken Sie die ON/OFF-Taste. Wenn das Display "Add" (Hinzufügen), "C.2" mit blinkendem "Press" (Drücken) anzeigt, ist das Messgerät genullt.
    Messablauf Schritt 3
  • Entfernen Sie die Küvette, schrauben Sie die Kappe ab und geben Sie den Inhalt eines Beutels HI736-0 Phosphor Ultraniedrigbereich-Reagenz hinzu. Setzen Sie die Kappe wieder auf und schütteln Sie sie vorsichtig für 2 Minuten, bis das Pulver vollständig aufgelöst ist.
    Messablauf Schritt 4
  • Führen Sie die Küvette in das Messgerät ein und schließen Sie die Kappe. Halten Sie die ON/OFF-Taste gedrückt. Das Display zeigt den Countdown vor der Messung an. Alternativ warten Sie 3 Minuten und drücken Sie die Taste.
    Messablauf Schritt 5
  • Wenn der Timer abgelaufen ist, führt das Messgerät die Messung durch. Das Instrument zeigt die Phosphorkonzentration in ppb an. Das Messgerät schaltet sich 2 Minuten nach der Messung automatisch aus.
    Messablauf Schritt 6

Fehler & Warnungen

Das Messgerät zeigt klare Warnmeldungen an, wenn fehlerhafte Bedingungen auftreten und wenn Messwerte außerhalb des erwarteten Bereichs liegen. Die untenstehenden Informationen bieten eine Erklärung der Fehler und Warnungen sowie die empfohlenen Maßnahmen.

Licht zu hell: Es gelangt zu viel Umgebungslicht auf den Detektor. Bitte überprüfen Sie die Vorbereitung der Nullküvette.

Licht zu dunkel: Es ist nicht genügend Licht für eine Messung vorhanden. Bitte überprüfen Sie die Vorbereitung der Nullküvette.

Küvetten vertauscht: Die Proben- und Nullküvetten sind vertauscht. Tauschen Sie die Küvetten und wiederholen Sie die Messung.

Unterbereich: Eine blinkende "0" (Null) zeigt an, dass die Probe weniger Licht absorbiert als die Nullreferenz. Überprüfen Sie das Messverfahren und stellen Sie sicher, dass Sie dieselbe Küvette für Referenz (Null) und Messung verwenden.

Überbereich: Ein blinkender Maximalwert der Konzentration zeigt an, dass der gemessene Wert außerhalb der Grenzen der Methode liegt. Stellen Sie sicher, dass die Probe keine Verunreinigungen enthält. Verdünnen Sie die Probe und wiederholen Sie die Messung.

Batterie schwach: Der Batteriestand ist zu niedrig, damit das Messgerät ordnungsgemäß funktioniert. Ersetzen Sie die Batterie durch eine neue.

Batterie leer: Die Batterie ist leer und muss ersetzt werden. Ersetzen Sie die Batterie durch eine neue und starten Sie das Messgerät neu.

Tipps für eine genaue Messung

  • Stellen Sie sicher, dass die Probe keine Verunreinigungen enthält.
  • Immer wenn die Küvette in das Messgerät eingesetzt wird, muss sie außen trocken und frei von Fingerabdrücken, Öl und Schmutz sein.
  • Wischen Sie die Küvette vor dem Einsetzen gründlich mit einem HI731318 Mikrofaser-Reinigungstuch oder einem fusselfreien Tuch ab.
    Küvette abwischen
  • Das Schütteln der Küvette kann Blasen erzeugen, die zu höheren Messwerten führen. Um genaue Messungen zu erhalten, entfernen Sie solche Blasen durch Schwenken oder sanftes Antippen der Küvette.
    Nicht schütteln
  • Lassen Sie die reagierte Probe nach Zugabe des Reagenz nicht zu lange stehen, da dies die Genauigkeit beeinträchtigt.
  • Entsorgen Sie die Probe sofort nach der Messung, da das Glas sonst dauerhaft verfärbt werden könnte.

Batteriewechsel

Um die Batterie zu schonen, schaltet sich das Messgerät nach 10 Minuten Inaktivität und 2 Minuten nach einer Messung ab.

Eine frische Batterie hält für mindestens 5000 Messungen. Wenn die Batterie leer ist, zeigt das Instrument "bAd" (schlecht) dann "bAt" (Batterie) an und schaltet sich aus.

Um die Batterie zu wechseln, befolgen Sie die folgenden Schritte:

  1. Halten Sie die ON/OFF-Taste gedrückt, um das Messgerät auszuschalten.
  2. Drehen Sie das Instrument um und lösen Sie die Schraube mit einem Schraubendreher, um die Batterieabdeckung zu entfernen.
    Batteriewechsel
  3. Entfernen Sie die alte Batterie und ersetzen Sie sie durch eine neue 1,5V AAA Batterie, wobei Sie zuerst das negative Ende einlegen.
  4. Setzen Sie die Batterieabdeckung wieder auf, befestigen und ziehen Sie die Schraube fest.

Zubehör

Reagenziensets
HI736-25 Reagenzien für 25 Phosphor Ultraniedrigbereich-Tests
Weiteres Zubehör
HI736-11 Zertifiziertes Standard-Kit für Phosphor im Ultraniedrigbereich
HI731315 Glasküvetten und Kappen für Checker® HC Kolorimeter (2 Stk.)
HI731318 Tuch zum Abwischen von Küvetten (4 Stk.)
HI740028P 1,5V AAA Batteriesatz (12 Stk.)
HI93703-50 Küvettenreinigungslösung, 230 mL

Zertifizierung

Alle Hanna Instruments Produkte entsprechen den Europäischen CE-Richtlinien. Entsorgung von Elektro- & Elektronikgeräten. Das Produkt darf nicht über den Hausmüll entsorgt werden. Geben Sie es stattdessen bei einer geeigneten Sammelstelle für das Recycling von Elektro- und Elektronikgeräten ab, um natürliche Ressourcen zu schonen.

Entsorgung von Altbatterien. Dieses Produkt enthält Batterien; entsorgen Sie diese nicht mit dem Hausmüll. Geben Sie sie bei einer geeigneten Sammelstelle für das Recycling ab.

Die Sicherstellung einer ordnungsgemäßen Produkt- und Batterieentsorgung verhindert potenzielle negative Folgen für die Umwelt und die menschliche Gesundheit. Für weitere Informationen wenden Sie sich an Ihre Stadtverwaltung, Ihren örtlichen Entsorgungsdienst, die Verkaufsstelle oder besuchen Sie www.hannainst.com.

Empfehlungen für Benutzer

Bevor Sie dieses Produkt verwenden, stellen Sie sicher, dass es für Ihre spezifische Anwendung und die Umgebung, in der es verwendet wird, vollständig geeignet ist. Jede vom Benutzer vorgenommene Änderung am gelieferten Gerät kann die Leistung des Messgeräts beeinträchtigen. Verwenden oder lagern Sie es zu Ihrer eigenen Sicherheit und der des Messgeräts nicht in gefährlichen Umgebungen.

Garantie

Für das HI736 Checker®HC wird eine Garantie von einem Jahr gegen Verarbeitungs- und Materialfehler gewährt, sofern es bestimmungsgemäß verwendet und gemäß den Anweisungen gewartet wird. Diese Garantie ist auf kostenlose Reparatur oder Ersatz beschränkt. Schäden durch Unfälle, Missbrauch, Manipulation oder fehlende vorgeschriebene Wartung sind nicht abgedeckt. Wenn Service erforderlich ist, wenden Sie sich an Ihr lokales Hanna Instruments Büro. Melden Sie im Garantiefall die Modellnummer, das Kaufdatum, die Seriennummer und die Art des Problems. Wenn die Reparatur nicht von der Garantie abgedeckt ist, werden Sie über die anfallenden Kosten informiert. Wenn das Messgerät an Hanna Instruments zurückgesandt werden soll, besorgen Sie sich zunächst eine Rücksendenummer (RGA) von der technischen Serviceabteilung und senden Sie es dann frachtfrei ein. Stellen Sie beim Versand eines Produkts sicher, dass es ordnungsgemäß und vollständig geschützt verpackt ist.

Hanna Instruments behält sich das Recht vor, Design, Konstruktion oder Aussehen seiner Produkte ohne vorherige Ankündigung zu ändern.

Alle Rechte vorbehalten. Die vollständige oder teilweise Vervielfältigung ist ohne die schriftliche Zustimmung des Urheberrechtsinhabers, Hanna Instruments Inc., Woonsocket, Rhode Island, 02895, USA, untersagt.

IST736 09/20
