Hanna Instruments HI96722 - Handbuch für den ISM Cyanursäure-Messer

EINLEITUNG

Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät benutzen.
Weitere Informationen zu Hanna Instruments und unseren Produkten finden Sie unter www.hannainst.com.
Für technischen Support wenden Sie sich bitte an Ihr örtliches Hanna Instruments Büro oder senden Sie uns eine E-Mail an tech@hannainst.com
Ihr örtliches Hanna Instruments Büro finden Sie unter www.hannainst.com

ERSTE ÜBERPRÜFUNG

Bitte prüfen Sie dieses Produkt sorgfältig. Stellen Sie sicher, dass das Gerät nicht beschädigt ist. Sollte während des Versands ein Schaden aufgetreten sein, wenden Sie sich bitte an Ihr örtliches Hanna Instruments Büro.

Jedes Ionenselektive Messgerät HI96722 wird komplett geliefert mit:

• Probenküvetten und Kappen (2 Stk.)
• 9V Batterie
• Bedienungsanleitung
• Qualitätszertifikat

Hinweis: Bewahren Sie sämtliches Verpackungsmaterial auf, bis Sie sicher sind, dass das Gerät einwandfrei funktioniert. Jeder defekte Artikel muss in seiner Originalverpackung zurückgesandt werden.
Weitere Details zu Ersatzteilen und Zubehör finden Sie unter "Accessories" (Zubehör).

SPEZIFIKATIONEN

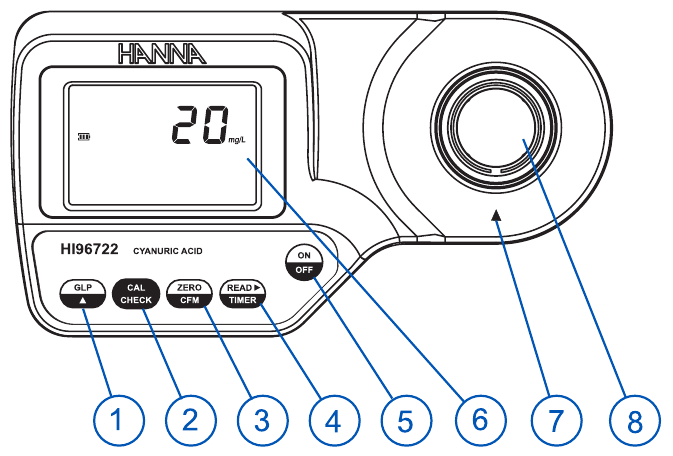

FUNKTIONSBESCHREIBUNG

1. GLP/ Taste: drücken, um in den GLP-Modus zu gelangen. Im Kalibrierungsmodus drücken, um Datum und Uhrzeit zu bearbeiten.
2. CAL CHECK Taste: drücken, um die Validierung des Messgeräts durchzuführen, oder drei Sekunden lang gedrückt halten, um in den Kalibrierungsmodus zu gelangen.
3. ZERO/CFM Taste: drücken, um das Messgerät vor der Messung zu nullen, bearbeitete Werte zu bestätigen oder die Wiederherstellung der Werkskalibrierung zu bestätigen.
4. READ /TIMER Taste: Im Messmodus drücken, um eine Messung durchzuführen, oder drei Sekunden lang gedrückt halten, um einen vorprogrammierten Countdown vor der Messung zu starten. Im GLP-Modus drücken, um den nächsten Bildschirm anzuzeigen.
5. ON/OFF Taste: zum Ein- und Ausschalten des Messgeräts.
6. Flüssigkristallanzeige (LCD)
7. Küvettenausrichtungsanzeige
8. Küvettenhalter

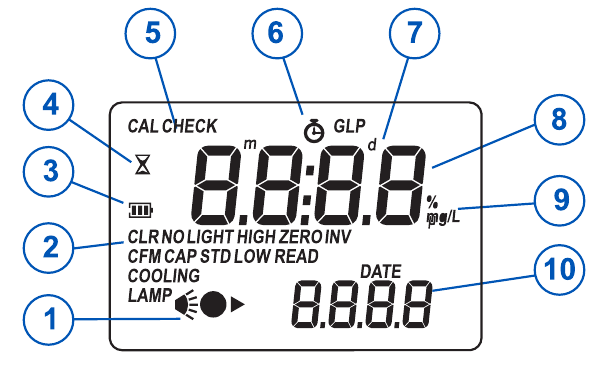

BESCHREIBUNG DER ANZEIGEELEMENTE

1. Das Messschema (Lampe, Küvette, Detektor) erscheint während verschiedener Phasen der Nullpunkt- oder Ablesemessung.
2. Fehlermeldungen und Warnungen
3. Das Batteriesymbol zeigt den Ladezustand der Batterie an.
4. Die Sanduhr erscheint, wenn eine interne Überprüfung im Gange ist.
5. Statusmeldungen
6. Der Chronometer erscheint, wenn der Reaktionstimer läuft.
7. Die Symbole für Monat, Tag und Datum erscheinen, wenn ein Datum angezeigt wird.
8. Vierstellige Hauptanzeige
9. Messeinheiten
10. Vierstellige Sekundäranzeige

MESSVORGANG

Messung

1. Schalten Sie das Messgerät durch Drücken von ON/OFF ein.
2. Wenn der Piepton kurz ertönt und das LCD Striche anzeigt, ist das Messgerät bereit. Das blinkende "ZERO" (NULL) zeigt an, dass das Gerät zuerst genullt werden muss.


3. Füllen Sie eine Küvette mit 10 mL unreagierter Probe bis zur Markierung und setzen Sie die Kappe wieder auf.


4. Setzen Sie die Küvette in den Halter ein und stellen Sie sicher, dass die Kerbe an der Kappe sicher in der Nut sitzt.

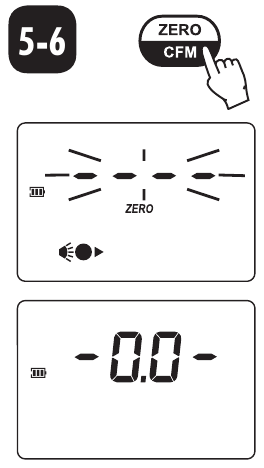

5. Drücken Sie ZERO/CFM, und die Symbole für Lampe, Küvette und Detektor erscheinen auf dem Display, je nach Messphase.


6. Nach einigen Sekunden zeigt das Display "-0.0-" an. Das Messgerät ist nun genullt und bereit für die Messung.
7. Entfernen Sie die Küvette.

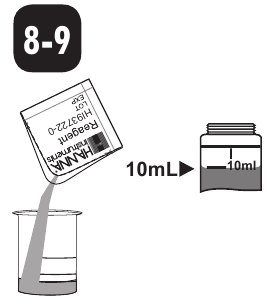

8. Füllen Sie ein Becherglas bis zur 25-mL-Markierung mit der Probe, fügen Sie den Inhalt eines Päckchens des HI93722-0 Reagenz hinzu und rühren Sie vorsichtig um, um es zu mischen.


9. Füllen Sie eine zweite Küvette mit 10 mL der reagierten Probe bis zur Markierung und setzen Sie die Kappe wieder auf.
10. Setzen Sie die zweite Küvette in den Halter ein und stellen Sie sicher, dass die Kerbe an der Kappe sicher in der Nut sitzt.

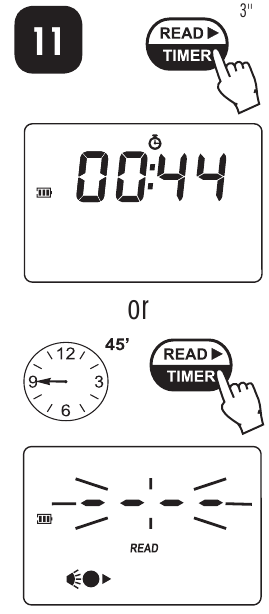

11. Drücken und halten Sie READ (LESEN) /TIMER drei Sekunden lang. Das Display zeigt den Countdown vor der Messung an. Der Piepton ertönt am Ende des Countdowns.
    Alternativ warten Sie 45 Sekunden und drücken einfach READ (LESEN) /TIMER. In beiden Fällen erscheinen die Symbole für Lampe, Küvette und Detektor auf dem Display, je nach Messphase.


12. Das Gerät zeigt die Konzentration von Cyanursäure direkt in mg/L auf der Flüssigkristallanzeige an.


FEHLER UND WARNUNGEN

Bei Nullmessung:

	Licht zu hell: Es ist zu viel Licht vorhanden, um eine Messung durchzuführen. Bitte überprüfen Sie die Vorbereitung der Nullküvette.
	Licht zu dunkel: Es ist nicht genug Licht vorhanden, um eine Messung durchzuführen. Bitte überprüfen Sie die Vorbereitung der Nullküvette.
	Kein Licht: Das Gerät kann den Lichtpegel nicht anpassen. Bitte überprüfen Sie, dass die Probe keine Verunreinigungen enthält.

Bei Probenmessung:

	Vertauschte Küvetten: Die Proben- und die Nullküvette sind vertauscht.
	Null: Eine Nullmessung wurde nicht durchgeführt. Befolgen Sie die Anweisungen des Messvorgangs zum Nullen des Messgeräts.
	Unterbereich: Ein blinkendes "0.0" (0.0) zeigt an, dass die Probe weniger Licht absorbiert als die Nullreferenz. Überprüfen Sie den Vorgang und stellen Sie sicher, dass Sie dieselbe Küvette für Referenz (Null) und Messung verwenden.
	Überbereich: Ein blinkender Wert der maximalen Konzentration zeigt einen Überbereichszustand an. Die Konzentration der Probe liegt außerhalb des programmierten Bereichs: Verdünnen Sie die Probe und wiederholen Sie den Test.

Während des Kalibrierungsvorgangs:

	Standard zu niedrig: Der Standardmesswert ist niedriger als erwartet.
	Standard zu hoch: Der Standardmesswert ist höher als erwartet.

Weitere Fehler und Warnungen:

	Kappenfehler: Erscheint, wenn externes Licht in die Analyse-Küvette gelangt. Stellen Sie sicher, dass die Küvettenkappe vorhanden ist.
	Lampe kühlt ab: Das Gerät wartet darauf, dass die Lampe abkühlt.
	Batterie schwach: Die Batterie muss bald ersetzt werden.
	Batterie leer: Dies zeigt an, dass die Batterie leer ist und ersetzt werden muss. Sobald diese Anzeige erscheint, wird der normale Betrieb des Geräts unterbrochen. Wechseln Sie die Batterie und starten Sie das Messgerät neu.

ZUBEHÖR

VALIDIERUNGS- UND KALIBRIERUNGSVERFAHREN

Validieren oder kalibrieren Sie das Instrument nicht mit anderen Standardlösungen als den Hanna Instruments CAL Check™ Standards, da sonst fehlerhafte Ergebnisse erzielt werden.
Für genaue Validierungs- und Kalibrierungsergebnisse führen Sie die Tests bitte bei Raumtemperatur (18 bis 25 °C; 64,5 bis 77,0 °F) durch.

Verwenden Sie die Hanna Instruments CAL Check™ Küvetten (siehe "Zubehör" (Accessories)), um Instrumente zu validieren oder zu kalibrieren.

Validierung

1. Schalten Sie das Messgerät durch Drücken von ON/OFF (EIN/AUS) ein.
2. Wenn der Piepton kurz ertönt und das LCD Striche anzeigt, ist das Messgerät bereit.
3. Platzieren Sie die CAL Check™ Standard HI96722-11 Küvette A in den Halter und stellen Sie sicher, dass die Kerbe an der Kappe sicher in der Nut sitzt.

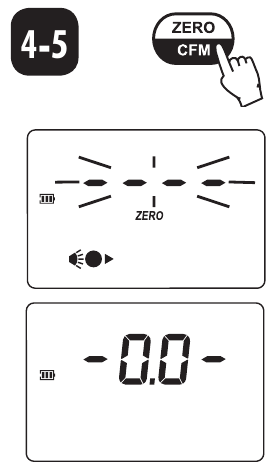

4. Drücken Sie ZERO/CFM (NULL/BESTÄTIGEN), und die Symbole für Lampe, Küvette und Detektor erscheinen auf dem Display, abhängig von der Messphase.


5. Nach einigen Sekunden zeigt das Display "-0.0-" an. Das Messgerät ist nun genullt und bereit zur Validierung.
6. Entfernen Sie die Küvette.
7. Platzieren Sie die CAL Check™ Standard HI96722-11 Küvette B in den Halter und stellen Sie sicher, dass die Kerbe an der Kappe sicher in der Nut sitzt.

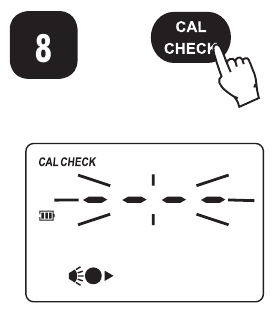

8. Drücken Sie die Taste CAL CHECK (KALIBRIERPRÜFUNG), und die Symbole für Lampe, Küvette und Detektor zusammen mit "CAL CHECK" (KALIBRIERPRÜFUNG) erscheinen auf dem Display, abhängig von der Messphase.


9. Am Ende der Messung zeigt das Display den Validierungs-Standardwert an. Der Messwert sollte innerhalb der Spezifikationen liegen, wie auf dem CAL Check™ Standard Certificate angegeben. Falls der Wert außerhalb der Spezifikationen liegt, überprüfen Sie bitte, ob die Küvetten frei von Fingerabdrücken, Öl oder Schmutz sind, und wiederholen Sie die Validierung. Wenn die Ergebnisse immer noch außerhalb der Spezifikationen liegen, kalibrieren Sie das Instrument neu.


Kalibrierung
Hinweis: Es ist jederzeit möglich, den Kalibriervorgang durch Drücken der Tasten CAL CHECK (KALIBRIERPRÜFUNG) oder ON/OFF (EIN/AUS) zu unterbrechen.

1. Schalten Sie das Messgerät durch Drücken von ON/OFF (EIN/AUS) ein.
2. Wenn der Piepton kurz ertönt und das LCD Striche anzeigt, ist das Messgerät bereit.

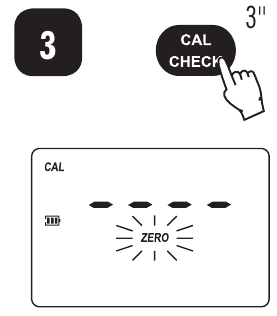

3. Halten Sie CAL CHECK (KALIBRIERPRÜFUNG) drei Sekunden lang gedrückt, um in den Kalibrierungsmodus zu gelangen. Während des Kalibriervorgangs zeigt das Display "CAL" (KAL) an. Das blinkende "ZERO" (NULL) fordert zur Nullstellung des Instruments auf.


4. Platzieren Sie die CAL Check™ Standard HI96722-11 Küvette A in den Küvettenhalter und stellen Sie sicher, dass die Kerbe an der Kappe sicher in der Nut sitzt.

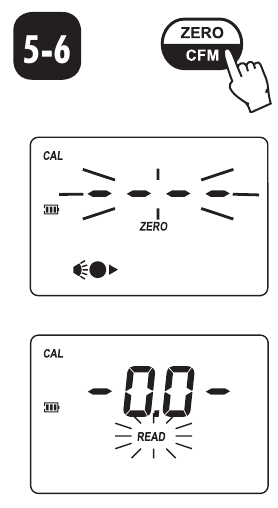

5. Drücken Sie ZERO/CFM (NULL/BESTÄTIGEN), und die Symbole für Lampe, Küvette und Detektor erscheinen auf dem Display, abhängig von der Messphase.


6. Nach einigen Sekunden zeigt das Display "-0.0-" an. Das Messgerät ist nun genullt und bereit zur Kalibrierung. Das blinkende "READ" (LESEN) fordert das Ablesen des Kalibrierstandards an.
7. Entfernen Sie die Küvette.
8. Platzieren Sie die CAL Check™ Standard HI96722-11 Küvette B in den Halter und stellen Sie sicher, dass die Kerbe an der Kappe sicher in der Nut sitzt.
9. Drücken Sie READ (LESEN) /TIMER (TIMER) und die Symbole für Lampe, Küvette und Detektor erscheinen auf dem Display, abhängig von der Messphase.

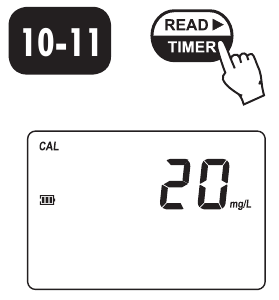

10. Das Instrument zeigt für drei Sekunden den CAL Check™ Standardwert an.
    Hinweis: Wenn das Display "STD HIGH" (STD HOCH) anzeigt, war der Standardwert zu hoch. Wenn das Display "STD LOW" (STD NIEDRIG) anzeigt, war der Standardwert zu niedrig. Überprüfen Sie, ob beide CAL Check™ Standard HI96720-11 Küvetten, A und B, frei von Fingerabdrücken oder Schmutz sind und korrekt eingesetzt wurden.

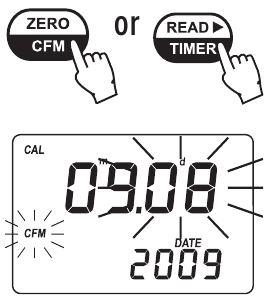

11. Dann erscheint das Datum der letzten Kalibrierung (z.B.: "01.08.2009") auf dem Display, oder "01.01.2009", wenn zuvor die Werkskalibrierung ausgewählt wurde. In beiden Fällen blinkt die Jahreszahl und ist bereit für die Datumseingabe.

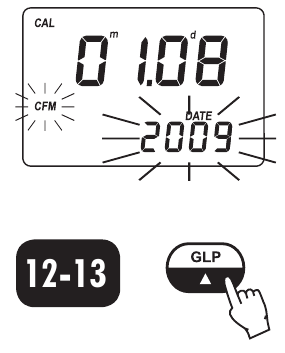

12. Drücken Sie GLP/ , um das gewünschte Jahr (2009-2099) zu bearbeiten. Wird die Taste gedrückt gehalten, erhöht sich die Jahreszahl automatisch.


13. Wenn das richtige Jahr eingestellt wurde, drücken Sie ZERO/CFM (NULL/BESTÄTIGEN) oder READ (LESEN) /TIMER (TIMER) zur Bestätigung. Nun zeigt das Display den blinkenden Monat an.


14. Drücken Sie GLP/ , um den gewünschten Monat (01-12) zu bearbeiten. Wird die Taste gedrückt gehalten, erhöht sich die Monatszahl automatisch.


15. Wenn der richtige Monat eingestellt wurde, drücken Sie ZERO/CFM (NULL/BESTÄTIGEN) oder READ (LESEN) /TIMER (TIMER) zur Bestätigung. Nun zeigt das Display den blinkenden Tag an.


16. Drücken Sie GLP/ , um den gewünschten Tag (01-31) zu bearbeiten. Wird die Taste gedrückt gehalten, erhöht sich die Tageszahl automatisch.

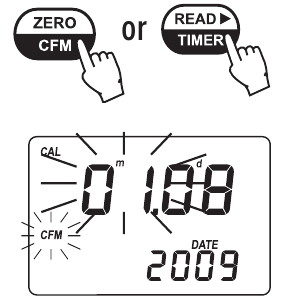

    Hinweis: Es ist möglich, die Bearbeitung von Tag zu Jahr und zu Monat zu ändern, indem Sie READ (LESEN)/TIMER (TIMER) drücken.


17. Drücken Sie ZERO/CFM (NULL/BESTÄTIGEN), um das Kalibrierungsdatum zu speichern.


18. Das Instrument zeigt "Stor" (Speicher) für eine Sekunde an, und die Kalibrierung ist gespeichert.

19. Das Instrument kehrt automatisch in den Messmodus zurück, indem es Striche auf dem LCD anzeigt.

GLP

Im GLP-Modus kann das Datum der letzten Kalibrierung überprüft und die Werkskalibrierung wiederhergestellt werden.

DATUM DER LETZTEN KALIBRIERUNG

1. Drücken Sie GLP/ , um in den GLP-Modus zu gelangen. Kalibrierungsmonat und -tag erscheinen auf dem Hauptdisplay und das Jahr auf dem Sekundärdisplay.


2. Wurde keine Kalibrierung durchgeführt, erscheint die Werkskalibrierungsmeldung "F.CAL" (W.KAL) auf dem Hauptdisplay, und das Instrument kehrt nach drei Sekunden in den Messmodus zurück.


Werkskalibrierung wiederherstellen
Es ist möglich, die Kalibrierung zu löschen und die Werkskalibrierung wiederherzustellen.

1. Drücken Sie GLP/ , um in den GLP-Modus zu gelangen.
2. Drücken Sie READ (LESEN) /TIMER (TIMER), um zum Bildschirm zur Wiederherstellung der Werkskalibrierung zu gelangen. Das Instrument fragt nach Bestätigung der Löschung der Benutzerkalibrierung.


3. Drücken Sie ZERO/CFM (NULL/BESTÄTIGEN), um die Werkskalibrierung wiederherzustellen, oder drücken Sie GLP/ erneut, um die Wiederherstellung der Werkskalibrierung abzubrechen.


4. Das Instrument meldet kurz "donE" (ERLEDIGT), wenn die Werkskalibrierung wiederhergestellt wurde, und kehrt in den Messmodus zurück.

BATTERIEVERWALTUNG

Um die Batterie zu schonen, schaltet sich das Instrument nach 10 Minuten Nichtbenutzung im Messmodus und nach 1 Stunde Nichtbenutzung im Kalibrierungsmodus ab. Wenn vor der automatischen Abschaltung ein gültiger Messwert angezeigt wurde, wird dieser Wert beim Einschalten des Instruments angezeigt. Das blinkende "ZERO" (NULL) bedeutet, dass eine neue Nullstellung durchgeführt werden muss.

Eine neue Batterie hält etwa 750 Messungen, abhängig von der Lichtstärke.
Die verbleibende Batteriekapazität wird beim Start des Instruments und nach jeder Messung bewertet.
Das Instrument zeigt eine Batterieanzeige mit drei Stufen wie folgt an:

• 3 Striche für 100 % Kapazität
• 2 Striche für 66 % Kapazität
• 1 Strich für 33 % Kapazität
• Batteriesymbol blinkt, wenn die Kapazität unter 10 % liegt.

Ist die Batterie leer und können keine genauen Messungen mehr durchgeführt werden, zeigt das Instrument "dEAd bAtt" (BATTERIE LEER) an und schaltet sich aus.
Zum Neustart des Instruments muss die Batterie durch eine neue ersetzt werden.
Gehen Sie wie folgt vor, um die Batterie des Instruments zu wechseln:

• Schalten Sie das Instrument durch Drücken von ON/OFF (EIN/AUS) aus.
• Drehen Sie das Instrument um und entfernen Sie die Batterieabdeckung, indem Sie sie gegen den Uhrzeigersinn drehen.


• Entnehmen Sie die Batterie aus ihrer Position und ersetzen Sie sie durch eine neue.
• Setzen Sie die Batterieabdeckung wieder ein und drehen Sie sie im Uhrzeigersinn, um sie zu schließen.

EMPFEHLUNGEN FÜR BENUTZER

Bevor Sie diese Produkte verwenden, stellen Sie sicher, dass sie für Ihre spezifische Anwendung und die Umgebung, in der sie eingesetzt werden, vollständig geeignet sind.
Der Betrieb dieser Instrumente kann zu inakzeptablen Störungen anderer elektronischer Geräte führen, was den Bediener dazu verpflichtet, alle notwendigen Schritte zur Behebung von Störungen zu unternehmen.
Jede vom Benutzer vorgenommene Änderung an der gelieferten Ausrüstung kann die EMV-Leistung des Instruments beeinträchtigen.
Um Schäden oder Verbrennungen zu vermeiden, stellen Sie das Instrument nicht in eine Mikrowelle. Verwenden oder lagern Sie das Instrument zu Ihrer eigenen und zur Sicherheit des Instruments nicht in gefährlichen Umgebungen.

GARANTIE

Für das HI96722 wird eine zweijährige Garantie auf Verarbeitungs- und Materialfehler gewährt, sofern es bestimmungsgemäß verwendet und gemäß den Anweisungen gewartet wird.
Diese Garantie beschränkt sich auf kostenlose Reparatur oder Ersatz.
Schäden durch Unfall, Missbrauch, Manipulation oder mangelnde vorgeschriebene Wartung sind nicht abgedeckt.
Wenn ein Service erforderlich ist, wenden Sie sich an Ihr lokales Hanna Instruments Büro. Wenn das Gerät unter Garantie steht, geben Sie die Modellnummer, das Kaufdatum, die Seriennummer und die Art des Defekts an. Wenn die Reparatur nicht von der Garantie abgedeckt ist, werden Sie über die anfallenden Kosten informiert.
Wenn das Gerät an Hanna Instruments zurückgesendet werden soll, fordern Sie zuerst eine Warenrücksendenummer (RMA) bei der Kundendienstabteilung an und senden Sie es dann mit vorausbezahlten Versandkosten. Stellen Sie beim Versand eines Instruments sicher, dass es für vollständigen Schutz ordnungsgemäß verpackt ist.
Um Ihre Garantie zu validieren, füllen Sie die beiliegende Garantiekarte innerhalb von 14 Tagen ab Kaufdatum aus und senden Sie diese zurück.
Hanna Instruments behält sich das Recht vor, Design, Konstruktion oder Aussehen seiner Produkte ohne vorherige Ankündigung zu ändern.
Alle Rechte vorbehalten. Die Vervielfältigung, ganz oder teilweise, ist ohne die schriftliche Zustimmung des Urheberrechtsinhabers, Hanna Instruments Inc., Woonsocket, Rhode Island, 02895, USA, untersagt.
