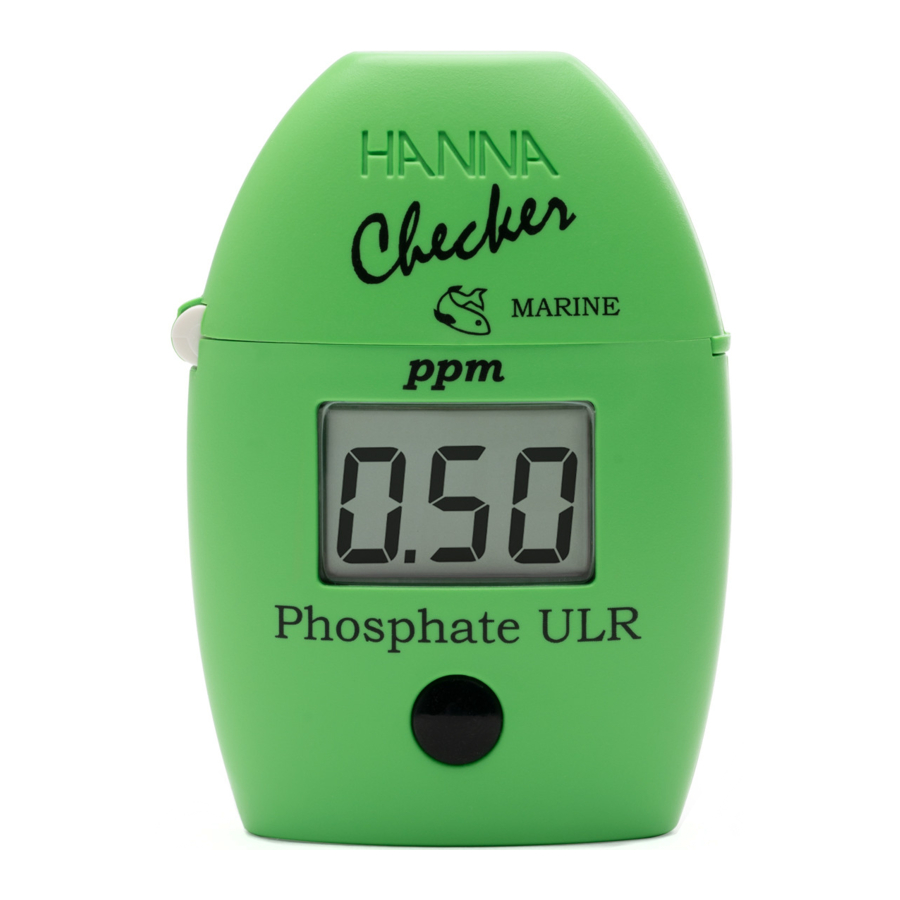

HANNA instruments HI774 - Handbuch für den Marine-Phosphat-ULR-Checker

Inhalt

Sehr geehrte Kundin, sehr geehrter Kunde,
Vielen Dank, dass Sie sich für ein Produkt von Hanna Instruments entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Checker®HC Handkolorimeter verwenden. Weitere Informationen über Hanna Instruments und unsere Produkte finden Sie unter www.hannainst.com oder senden Sie uns eine E-Mail an sales@hannainst.com. Für technischen Support wenden Sie sich bitte an Ihr lokales Hanna Instruments Büro oder senden Sie uns eine E-Mail an tech@hannainst.com.

Erste Überprüfung

Entnehmen Sie das Checker®HC Handkolorimeter und das Zubehör vorsichtig aus dem Verpackungsmaterial und prüfen Sie es genau. Falls Sie weitere Informationen benötigen, wenden Sie sich bitte an das technische Support-Team von Hanna Instruments.

Jeder HI774 wird in einem Koffer mit passendem Einsatz geliefert und umfasst:

  • Probenküvette und Kappe (2 Stk.)
  • Reagenzien-Starter-Kit für Marine Phosphat Ultra-Niedriger Bereich (Reagenzien für 10 Tests)
  • 1,5V AAA Alkali-Batterie (1 Stk.)
  • Bedienungsanleitung

Hinweis: Bewahren Sie das gesamte Verpackungsmaterial auf, bis Sie sicher sind, dass das Checker®HC Handkolorimeter einwandfrei funktioniert. Jedes beschädigte oder defekte Gerät muss in seiner Originalverpackung mit dem mitgelieferten Zubehör zurückgesendet werden.

Allgemeine Beschreibung & Verwendungszweck

Der HI774 Marine Phosphat Ultra-Niedriger Bereich Hand-Checker wurde entwickelt, um den Phosphatwert in Anwendungen wie Aquakultur- sowie Trink-, Landwirtschafts- und Abwässern genau zu bestimmen.

Der HI774 verfügt über ein Ein-Knopf-Bedienungssystem und ist einfach zu handhaben.

Das große LCD ist gut ablesbar und die automatische Abschaltfunktion sorgt dafür, dass die Batterie nicht entladen wird.

Spezifikationen

Messbereich 0.00 to 0.90 ppm
Auflösung 0.01 ppm
Genauigkeit ±0.02 ppm ±5% of reading @ 25°C (77°F)
Lichtquelle Light Emitting Diode @ 525 nm
Lichtdetektor Silicon photocell
Methode Adaption der Standardmethoden zur Untersuchung von Wasser und Abwasser, 20. Ausgabe, Ascorbinsäure-Methode. Die Reaktion zwischen Phosphat und dem Reagenz verursacht eine blaue Färbung in der Probe.
Umgebung 0 to 50°C (32 to 122°F); RH max. 95% non-condensing
Batterietyp 1.5V AAA Alkaline
Automatische Abschaltung Nach 7 Minuten Inaktivität und 2 Minuten nach der Messung
Abmessungen 86.0 x 61.0 x 37.5 mm (3.4 x 2.4 x 1.5")
Gewicht 64 g (2.3 oz)

Funktionsbeschreibung & LCD-Anzeige

Funktionsbeschreibung & LCD-Anzeige

Messverfahren

  • Drücken Sie die ON/OFF-Taste (EIN/AUS-Taste), um den Checker einzuschalten. Alle Segmente werden für einige Sekunden angezeigt, gefolgt von "Add" (Hinzufügen), "C.1" mit blinkendem "Press" (Drücken).
    Messverfahren - Schritt 1
  • Füllen Sie die Küvette mit 10 ml nicht-reagierter Probe und verschließen Sie sie mit der Kappe. Setzen Sie die Küvette in den Checker ein und schließen Sie die Kappe.

  • Drücken Sie die ON/OFF-Taste (EIN/AUS-Taste). Wenn das Display "Add" (Hinzufügen), "C.2" mit blinkendem "Press" (Drücken) anzeigt, ist der Checker genullt.
    Messverfahren - Schritt 2
  • Entnehmen Sie die Küvette, schrauben Sie die Kappe ab und geben Sie den Inhalt eines Päckchens HI774-0 Marine Phosphat Ultra-Niedriger Bereich Reagenz hinzu. Setzen Sie die Kappe wieder auf und schütteln Sie sie vorsichtig für etwa 2 Minuten, bis das Pulver vollständig aufgelöst ist.

  • Setzen Sie die Küvette in den Checker ein und schließen Sie die Kappe. Halten Sie die ON/OFF-Taste (EIN/AUS-Taste) gedrückt. Das Display zeigt den Countdown vor der Messung an. Alternativ warten Sie 3 Minuten und drücken die Taste.
    Messverfahren - Schritt 3
  • Wenn der Timer abgelaufen ist, führt der Checker die Messung durch. Das Gerät zeigt die Phosphatkonzentration in ppm an. Der Checker schaltet sich 2 Minuten nach der Messung automatisch aus.

Fehler & Warnungen

Der Checker zeigt klare Warnmeldungen an, wenn fehlerhafte Bedingungen auftreten und wenn die gemessenen Werte außerhalb des erwarteten Bereichs liegen. Die folgenden Informationen geben eine Erklärung der Fehler und Warnungen sowie die empfohlenen Maßnahmen.

Licht hoch: Es gelangt zu viel Umgebungslicht zum Detektor. Bitte überprüfen Sie die Vorbereitung der Null-Küvette.

Licht niedrig: Es ist nicht genug Licht vorhanden, um eine Messung durchzuführen. Bitte überprüfen Sie die Vorbereitung der Null-Küvette.

Küvetten vertauscht: Die Proben- und Null-Küvetten sind vertauscht. Tauschen Sie die Küvetten und wiederholen Sie die Messung.

Unterbereich: Ein blinkendes "0.00" (Unterbereich) zeigt an, dass die Probe weniger Licht absorbiert als die Nullreferenz. Überprüfen Sie das Messverfahren und stellen Sie sicher, dass dieselbe Küvette für die Referenz (Null) und die Messung verwendet wird.

Überbereich: Ein blinkender Maximalwert der Konzentration zeigt an, dass der gemessene Wert außerhalb der Grenzen der Methode liegt. Überprüfen Sie, ob die Probe keine Partikel enthält. Verdünnen Sie die Probe und wiederholen Sie die Messung.

Batterie schwach: Der Batteriestand ist zu niedrig, damit der Checker ordnungsgemäß funktioniert. Ersetzen Sie die Batterie durch eine neue.

Batterie leer: Die Batterie ist leer und muss ersetzt werden.

Ersetzen Sie die Batterie durch eine neue und starten Sie den Checker neu.

Tipps für eine genaue Messung

  • Stellen Sie sicher, dass die Probe keine Partikel enthält.
  • Wann immer die Küvette in den Checker eingesetzt wird, muss sie außen trocken und frei von Fingerabdrücken, Öl und Schmutz sein.
  • Wischen Sie die Küvette vor dem Einsetzen gründlich mit einem HI731318 Mikrofasertuch oder einem fusselfreien Tuch ab.
  • Das Schütteln der Küvette kann Blasen erzeugen, die zu höheren Messwerten führen. Um genaue Messungen zu erhalten, entfernen Sie solche Blasen durch Schwenken oder durch sanftes Antippen der Küvette.
  • Lassen Sie die reagierte Probe nach Zugabe des Reagenzes nicht zu lange stehen, da dies die Genauigkeit beeinträchtigt.
  • Entsorgen Sie die Probe sofort nach der Messung, da das Glas sonst dauerhaft fleckig werden könnte.

Batteriewechsel

Um die Batterie zu schonen, schaltet sich der Checker nach 7 Minuten Inaktivität und 2 Minuten nach der Messung aus.

Eine frische Batterie hält für mindestens 5000 Messungen. Wenn die Batterie leer ist, zeigt das Gerät "bAd" (schlecht) und dann "bAt" (Batterie) an und schaltet sich aus.

Gehen Sie wie folgt vor, um die Batterie zu wechseln:

  1. Halten Sie die ON/OFF-Taste (EIN/AUS-Taste) gedrückt, um den Checker auszuschalten.
  2. Drehen Sie das Gerät um und verwenden Sie einen Schraubendreher, um die Schraube zu lösen und die Batterieabdeckung zu entfernen.
  3. Entfernen Sie die alte Batterie, ersetzen Sie sie durch eine neue 1,5V AAA Batterie und legen Sie zuerst das negative Ende ein.
  4. Setzen Sie die Batterieabdeckung wieder auf, befestigen und ziehen Sie die Schraube fest.

Zubehör

Reagenziensets
HI774-25 Reagenzien für 25 Marine Phosphat Ultra-Niedriger Bereich Tests

Weiteres Zubehör

HI774-11 Zertifiziertes Standard-Kit für Marine Phosphat Ultra-Niedriger Bereich
HI731315 Glasküvette und Kappe für Checker® HC Kolorimeter (2 Stk.)
HI731318 Reinigungstuch für Küvetten (4 Stk.)
HI740028P 1,5V AAA Batteriesatz (12 Stk.)
HI93703-50 Küvettenreinigungslösung, 230 ml

Zertifizierung


Alle Hanna Instruments Geräte entsprechen den CE Europäischen Richtlinien.

Entsorgung von Elektro- und Elektronikgeräten. Das Produkt darf nicht als Hausmüll behandelt werden. Geben Sie es stattdessen an einer entsprechenden Sammelstelle für das Recycling von Elektro- und Elektronikgeräten ab, um natürliche Ressourcen zu schonen.


Entsorgung von Altbatterien. Dieses Produkt enthält Batterien, entsorgen Sie diese nicht mit anderem Hausmüll. Geben Sie sie an einer entsprechenden Sammelstelle für das Recycling ab.

Eine ordnungsgemäße Entsorgung von Produkt und Batterien verhindert potenzielle negative Folgen für die Umwelt und die menschliche Gesundheit. Für weitere Informationen wenden Sie sich an Ihre Stadtverwaltung, Ihren örtlichen Entsorgungsdienst, die Verkaufsstelle oder besuchen Sie www.hannainst.com.

Empfehlungen für Benutzer

Bevor Sie dieses Produkt verwenden, stellen Sie sicher, dass es vollständig für Ihre spezifische Anwendung und die Umgebung, in der es verwendet wird, geeignet ist. Jede vom Benutzer vorgenommene Änderung am gelieferten Gerät kann die Leistung des Checkers beeinträchtigen. Verwenden oder lagern Sie das Gerät zu Ihrer und der Sicherheit des Checkers nicht in gefährlichen Umgebungen.

Garantie

Der HI774 Checker®HC hat eine Garantiezeit von einem Jahr auf Material- und Verarbeitungsfehler, wenn er bestimmungsgemäß verwendet und gemäß den Anweisungen gewartet wird. Diese Garantie ist auf kostenlose Reparatur oder Ersatz beschränkt. Schäden durch Unfälle, Missbrauch, Manipulation oder mangelnde vorgeschriebene Wartung sind nicht abgedeckt. Falls Serviceleistungen erforderlich sind, wenden Sie sich an Ihr lokales Hanna Instruments Büro. Wenn das Gerät unter Garantie steht, geben Sie die Modellnummer, das Kaufdatum, die Seriennummer und die Art des Problems an. Wenn die Reparatur nicht von der Garantie abgedeckt ist, werden Ihnen die anfallenden Kosten mitgeteilt. Soll der Checker an Hanna Instruments zurückgesendet werden, besorgen Sie sich zunächst eine RMA-Nummer (Returned Goods Authorization) von der Abteilung für technischen Service und senden Sie ihn dann mit vorausbezahlten Versandkosten ein. Achten Sie beim Versand jedes Produkts auf eine ordnungsgemäße Verpackung zum vollständigen Schutz.

Hanna Instruments behält sich das Recht vor, das Design, die Konstruktion oder das Aussehen seiner Produkte ohne vorherige Ankündigung zu ändern.

Alle Rechte vorbehalten. Die vollständige oder teilweise Vervielfältigung ist ohne die schriftliche Zustimmung des Urheberrechtsinhabers, Hanna Instruments Inc., Woonsocket, Rhode Island, 02895, USA, untersagt.

IST774 09/20
