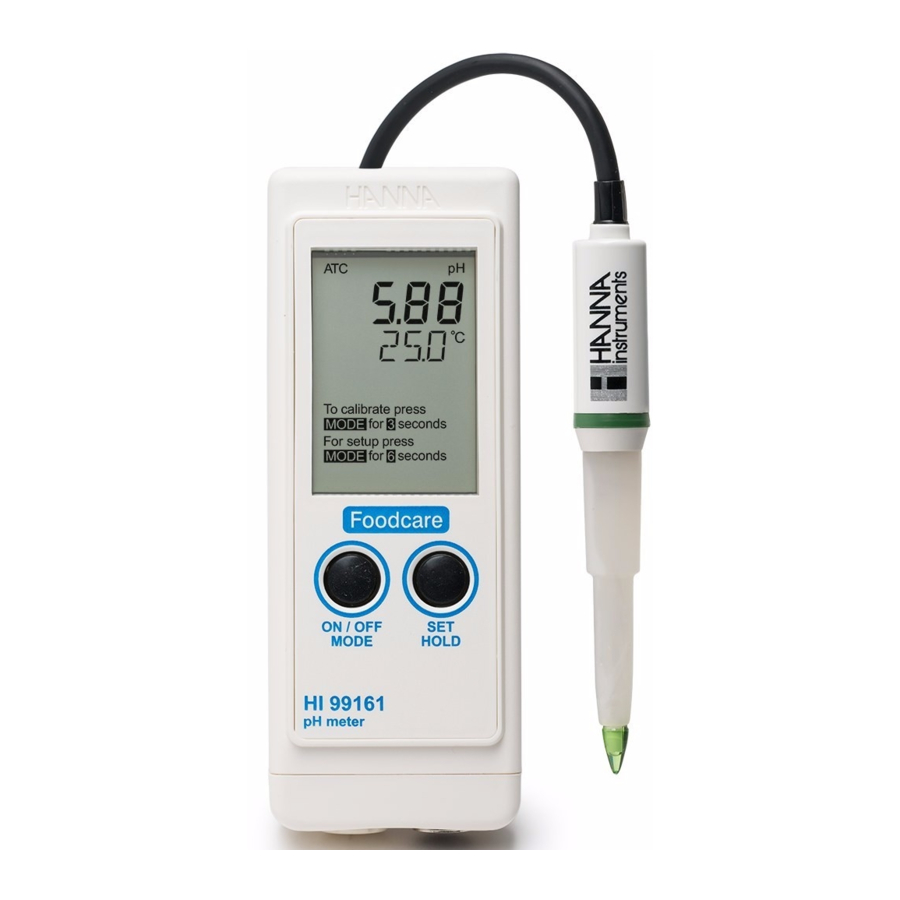

Hanna Instruments HI 99161 - Vízálló PH mérő használati útmutató
BEVEZETÉS
A mérőműszerhez egy, az élelmiszeriparban való használatra tervezett pH-elektróda tartozik.
FC 202D pH-elektróda beépített hőmérséklet-érzékelővel, robusztus, könnyen tisztítható PVDF házzal és erős kúpos heggyel rendelkezik, amely ideális félszilárd anyagok, például húsok és sajtok mérésére. Az elektróda szabad diffúziós hüvely típusú referencia csatlakozással is rendelkezik, amely megakadályozza a viszkózus folyadékokban, például tejben vagy fűszerekben előforduló tipikus eltömődési problémákat.
SPECIFIKÁCIÓK
| Tartomány | 0,00 - 14,00 pH 0,0 - 60,0°C / 32,0 - 140,0°F |
| Felbontás | 0,01 pH 0,1°C / 0,1°F |
| Pontosság (@20°C/68°F) | ±0,01 pH ±0,1°C / ±0,2°F |
| Tipikus EMC eltérés | ±0,03 pH ±0,5°C / ±1°F |
| Hőmérséklet kompenzáció | Automatikus, 0 - 60°C (32 - 140°F) |
| pH kalibrálás | Automatikus, 1 vagy 2 pontos 2 készlet tárolt pufferrel (pH 4,01/7,01/10,01 vagy 4,01/6,86/9,18) |
| pH elektróda | FC202D (tartozék) |
| Akkumulátor típusa/élettartama | 4 x 1,5V AAA / kb. 1000 óra |
| Környezet | 0 - 50°C (32 - 122°F); RH 100% |
| Méretek | 150x80x36mm (5.9x3.1x1.4") |
| Súly | 210 g (7.4 oz.) |

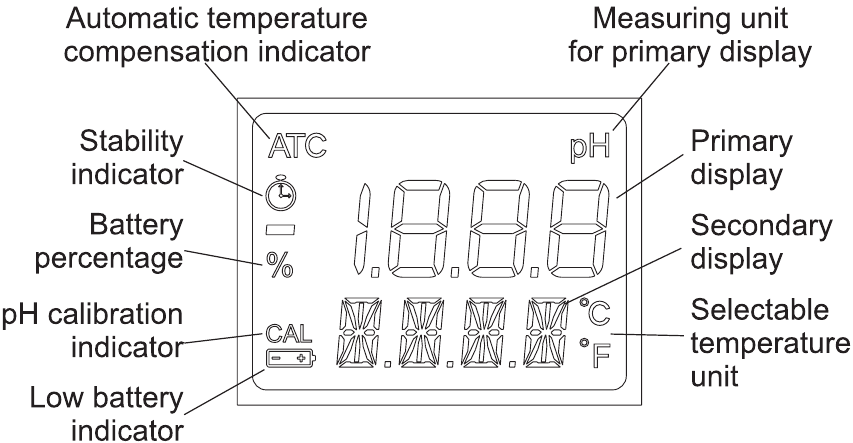

ÁTTEKINTÉS
HASZNÁLATI ÚTMUTATÓ
A szonda csatlakoztatása
Csatlakoztassa az FC 202D szondát a mérőműszer tetején található DIN aljzathoz úgy, hogy a tűket egy vonalba rendezi, és benyomja a dugót. Húzza meg az anyát a jó kapcsolat biztosítása érdekében. Bármilyen mérés előtt távolítsa el a védőkupakot a szondáról.
A készülék bekapcsolása és az akkumulátor állapotának ellenőrzése
Nyomja meg és tartsa lenyomva az ON/OFF/MODE (BE/KI/ÜZEMMÓD) gombot 2 másodpercig. Az LCD-n az összes használt szegmens látható néhány másodpercig, majd az akkumulátor élettartamának százalékos jelzése következik (pl. % 100 BATT).
A kijelző befagyasztása
Nyomja meg és tartsa lenyomva a SET/HOLD (BEÁLLÍTÁS/TARTÁS) gombot, amíg a HOLD meg nem jelenik az alsó kijelzőn. A leolvasás befagy az LCD-n (pl. pH 5.73 HOLD).
Nyomjon meg bármelyik gombot a normál üzemmódba való visszatéréshez.
A készülék kikapcsolása
Normál mérési módban nyomja meg az ON/OFF/MODE (BE/KI/ÜZEMMÓD) gombot. Az OFF (KI) felirat jelenik meg az alsó kijelzőn. Engedje el a gombot.
pH MÉRÉS ÉS KALIBRÁLÁS
- Használat előtt győződjön meg arról, hogy a mérőműszer kalibrálva van.
- Ha az elektróda szárazon maradt, áztassa HI 70300 tárolóoldatban egy órán át a reaktiváláshoz.
- Helyezze a szonda hegyét a vizsgálandó mintába.
- Várjon, amíg az LCD-n a stabilitásjelző kikapcsol.
- Az LCD a hőmérsékletre automatikusan kompenzált pH-értéket és a minta hőmérsékletét mutatja.
- Ha a méréseket egymás után különböző mintákban végzi, alaposan tisztítsa meg a szonda hegyét a keresztszennyeződés elkerülése érdekében. A tisztítási eljáráshoz válassza ki a megfelelő Hanna tisztítóoldatot (lásd a "Tartozékok" részt).
pH kalibrálás
- Nyomja meg és tartsa lenyomva az ON/OFF/MODE (BE/KI/ÜZEMMÓD) gombot, amíg az alsó kijelzőn az OFF (KI) feliratot a CAL (KALIBRÁLÁS) felirat nem váltja fel.
- Engedje el a gombot. Az LCD kijelzőn a "pH 7.01 USE" (pH 7,01 HASZNÁLAT) vagy a "pH 6.86 USE" (pH 6,86 HASZNÁLAT) felirat látható (ha a NIST pufferkészletet választotta).
- Egypontos pH kalibráláshoz helyezze a szondát a kiválasztott pufferkészlet bármelyik pufferébe (pl. pH 7,01 vagy pH 4,01 vagy pH 10,01). A mérőműszer automatikusan felismeri a pufferértéket, és 1 másodpercig az OK feliratot jeleníti meg.
Ha a pH 7,01 puffert (vagy 6,86-ot, ha a NIST pufferkészletet választotta) használta, nyomja meg az ON/OFF/MODE (BE/KI/ÜZEMMÓD) gombot a pH mérési módba való visszatéréshez. - Kétpontos pH kalibráláshoz helyezze a szondát pH 7,01-be (vagy 6,86-ba, ha a NIST pufferkészletet választotta). Az LCD kijelzőn 1 másodpercig a felismert pufferérték és az OK felirat látható, majd a "pH 4.01 USE" (pH 4,01 HASZNÁLAT) felirat.
Helyezze a szondát a második pufferoldatba (pH 4,01 vagy 10,01, vagy NIST használata esetén pH 4,01 vagy 9,18). Amikor a második puffert felismeri, az LCD kijelzőn 1 másodpercig az OK felirat látható, és a mérőműszer visszatér a normál mérési módba.
A gyári kalibrálás visszaállítása
A korábbi kalibrálás törléséhez nyomja meg az ON/OFF/MODE (BE/KI/ÜZEMMÓD) gombot a kalibrálási módba lépés után. Az alsó LCD kijelzőn 1 másodpercig az ESC felirat látható, és a mérőműszer visszatér a normál mérési módba. Az LCD-n a "CAL" (KALIBRÁLÁS) szimbólum eltűnik, és a mérőműszer visszaáll az alapértelmezett kalibrálásra.
KÉSZÜLÉK BEÁLLÍTÁSA
- Nyomja meg és tartsa lenyomva az ON/OFF/MODE (BE/KI/ÜZEMMÓD) gombot körülbelül 6 másodpercig, amíg az alsó kijelzőn a CAL (KALIBRÁLÁS) feliratot a TEMP (HŐMÉRSÉKLET) és az aktuális hőmérsékleti egység (pl. TEMP °C) nem váltja fel. Aztán:
- a °C/°F kiválasztásához használja a SET/HOLD (BEÁLLÍTÁS/TARTÁS) gombot. A hőmérsékleti egység kiválasztása után nyomja meg az ON/OFF/MODE (BE/KI/ÜZEMMÓD) gombot a pufferkészlet kiválasztási módba való belépéshez; nyomja meg kétszer az ON/OFF/MODE (BE/KI/ÜZEMMÓD) gombot a normál mérési módba való visszatéréshez.
- a kalibrációs pufferkészlet megváltoztatásához a hőmérsékleti egység beállítása után a mérőműszer megjeleníti az aktuális pufferkészletet: pH 7.01 BUFF (4,01/7,01/10,01 esetén) vagy pH 6.86 BUFF (4,01/6,86/9,18 esetén). Változtassa meg a készletet a SET/HOLD (BEÁLLÍTÁS/TARTÁS) gombbal, majd nyomja meg az ON/OFF/MODE (BE/KI/ÜZEMMÓD) gombot a normál üzemmódba való visszatéréshez.
AKKUMULÁTOR CSERÉJE
A mérőműszer bekapcsoláskor megjeleníti a fennmaradó százalékot. Ha az akkumulátor töltöttségi szintje 5% alatt van, az LCD bal alsó sarkában lévő szimbólum világít, jelezve az alacsony akkumulátor töltöttségi szintet. Ha az akkumulátor töltöttségi szintje elég alacsony ahhoz, hogy hibás értékeket okozzon, az Battery Error Prevention System (BEPS) (Akkumulátorhiba-megelőző rendszer) kikapcsolja a mérőműszert.
Az akkumulátorokhoz a mérőműszer elülső és hátsó felének szétválasztásával lehet hozzáférni. Csavarja ki a mérőműszer hátulján található 4 csavart. Távolítsa el a hátlapot, és óvatosan cserélje ki az akkumulátortartóban található mind a négy AAA elemet, ügyelve a polaritásukra.
Helyezze vissza a hátlapot, ügyelve arra, hogy a tömítés a helyén legyen a vízálló tömítés biztosítása érdekében.
GARANCIA
Minden Hanna Instruments mérőműszerre két év garancia van a gyártási és anyaghibákra, ha azokat rendeltetésszerűen használják, és az utasításoknak megfelelően karbantartják. A szondákra hat hónap garancia van.
Ez a garancia ingyenes javításra vagy cserére korlátozódik. A balesetből, helytelen használatból, illetéktelen beavatkozásból vagy az előírt karbantartás hiányából eredő károkra nem vonatkozik a garancia.
Ha szervizre van szükség, forduljon ahhoz a kereskedőhöz, akitől a műszert vásárolta. Ha a készülékre garancia vonatkozik, adja meg a modellszámot, a vásárlás dátumát, a sorozatszámot és a probléma jellegét. Ha a javításra nem vonatkozik a garancia, értesítjük a felmerülő költségekről. Ha a műszert vissza kell küldeni a Hanna Instruments-hez, először szerezzen be egy Visszáru Engedélyezési Számot az Ügyfélszolgálati osztálytól, majd küldje el a szállítással együtt, előre kifizetve. Bármely műszer szállításakor ügyeljen arra, hogy megfelelően legyen becsomagolva a teljes védelem érdekében.
TARTOZÉKOK
| FC 202D | pH elektróda beépített hőmérséklet-érzékelővel, DIN csatlakozóval, 1 m kábellel (3.3'), PVDF házzal és kúpos heggyel az élelmiszeriparban való használatra |
| HI 7004L | pH 4,01 pufferoldat, 500 mL-es palack |
| HI 7006L | pH 6,86 pufferoldat, 500 mL-es palack |
| HI 7007L | pH 7,01 pufferoldat, 500 mL-es palack |
| HI 7009L | pH 9,18 pufferoldat, 500 mL-es palack |
| HI 7010L | pH 10,01 pufferoldat, 500 mL-es palack |
| HI 70300L | Elektróda tárolóoldat, 500 mL-es palack |
| HI 7061L | Általános célú tisztítóoldat, 500 mL-es palack |
| HI 70630L | Savas tisztítóoldat húsok zsírjához és zsírokhoz, 500 mL-es palack |
| HI 70631L | Lúgos tisztítóoldat húsok zsírjához és zsírokhoz, 500 mL-es palack |
| HI 70632L | Tisztító és fertőtlenítő oldat vérkészítményekhez, 500 mL-es palack |
| HI 70640L | Tisztítóoldat tejlerakódásokhoz, 500 mL-es palack |
| HI 70641L | Tisztító és fertőtlenítő oldat tejtermékekhez, 500 mL-es palack |
| HI 70642L | Tisztítóoldat sajtlerakódásokhoz, 500 mL-es palack |
| HI 710007 | Kék ütésálló gumicsizma |
| HI 710008 | Narancssárga ütésálló gumicsizma |
| HI 721312 | Strapabíró hordtáska |
A HI 99161 készüléket FC 202D pH elektródával, pH 4 és pH 7 puffer tasakokkal, HI 700642 tisztítóoldattal (2 x 20 mL), akkumulátorokkal, strapabíró hordtáskával és használati utasítással szállítjuk.
A HI 99161 megfelel a CE irányelveknek.
