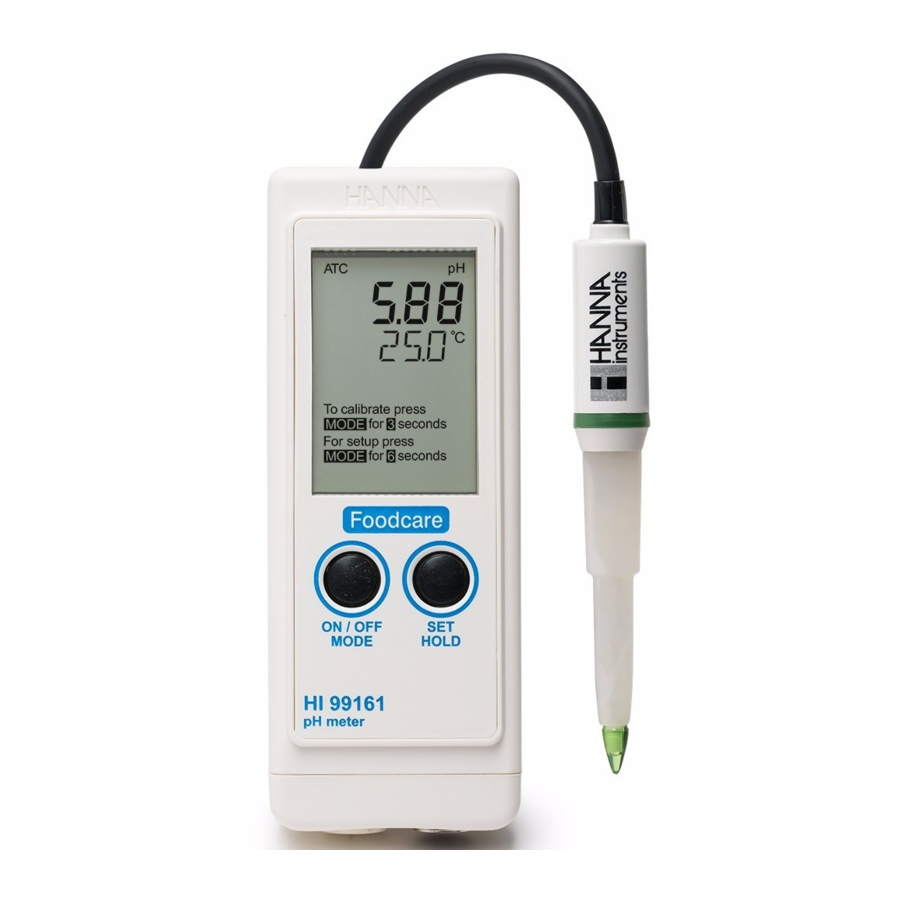

Hanna Instruments HI 99161 - Vodoodporen merilnik PH - priročnik
UVOD
Merilnik je opremljen s pH elektrodo, posebej zasnovano za uporabo v živilskem sektorju.
FC 202D pH elektroda z vgrajenim temperaturnim senzorjem ima robustno ohišje iz PVDF, ki ga je enostavno očistiti, z močno konično konico, idealno za meritve v poltrdnih snoveh, kot so meso in siri. Elektroda je opremljena tudi z referenčno spojko tipa puše za prosto difuzijo, ki preprečuje tipične težave z zamašitvijo v viskoznih tekočinah, kot sta mleko ali začimbe.
SPECIFIKACIJE
| Območje | 0,00 do 14,00 pH 0,0 do 60,0°C / 32,0 do 140,0°F |
| Ločljivost | 0,01 pH 0,1°C / 0,1°F |
| Natančnost (@20°C/68°F) | ±0,01 pH ±0,1°C / ±0,2°F |
| Tipični odklon EMC | ±0,03 pH ±0,5°C / ±1°F |
| Temperaturna kompenzacija | Samodejna 0 do 60°C (32 do 140°F) |
| pH Kalibracija | Samodejna, 1 ali 2 točki z 2 naboroma pomnjenih pufrov (pH 4,01/7,01/10,01 ali 4,01/6,86/9,18) |
| pH Elektroda | FC202D (priložena) |
| Tip baterije/življenjska doba | 4 x 1,5V AAA / pribl. 1000 ur |
| Okolje | 0 do 50°C (32 do 122°F); RH 100% |
| Dimenzije | 150x80x36mm (5,9x3,1x1,4") |
| Teža | 210 g (7,4 oz.) |
PREGLED
OPERATIVNI VODNIK
Za priključitev sonde
Priključite sondo FC 202D na DIN vtičnico na vrhu merilnika, tako da poravnate zatiče in potisnete vtič. Privijte matico, da zagotovite dobro povezavo. Pred izvajanjem meritev odstranite zaščitni pokrovček s sonde.
Za vklop naprave in preverjanje stanja baterije
Pritisnite in držite gumb ON/OFF/MODE (vklop/izklop/način) 2 sekundi. Vsi uporabljeni segmenti na LCD-prikazovalniku so vidni nekaj sekund, čemur sledi odstotni prikaz preostale življenjske dobe baterije (npr. % 100 BATT).
Za zamrznitev prikaza
Pritisnite in držite gumb SET/HOLD (nastavi/zadrži), dokler se na spodnjem zaslonu ne prikaže HOLD (zadrži). Odčitek bo zamrznjen na LCD-prikazovalniku (npr. pH 5,73 HOLD (zadrži)).
Pritisnite kateri koli gumb, da se vrnete v običajni način.
Za izklop naprave
V običajnem načinu merjenja pritisnite ON/OFF/MODE (vklop/izklop/način). Na spodnjem zaslonu se prikaže OFF (izklop). Spustite gumb.
pH MERJENJE IN UMERJANJE
- Pred uporabo se prepričajte, da je merilnik umerjen.
- Če je bila elektroda suha, jo za eno uro namočite v shranjevalno raztopino HI 70300, da jo ponovno aktivirate.
- Vstavite konico sonde v vzorec, ki ga želite testirati.
- Počakajte, da se indikator stabilnosti na LCD-prikazovalniku izklopi.
- LCD-prikazovalnik prikazuje vrednost pH, samodejno kompenzirano za temperaturo, in temperaturo vzorca.
- Če se meritve izvajajo zaporedno v različnih vzorcih, temeljito očistite konico sonde, da preprečite navzkrižno kontaminacijo. Za postopek čiščenja izberite ustrezno Hanna čistilno raztopino (glejte razdelek "Dodatna oprema").
pH umerjanje
- Pritisnite in držite gumb ON/OFF/MODE (vklop/izklop/način), dokler se OFF (izklop) na spodnjem zaslonu ne zamenja s CAL (umerjanje).
- Spustite gumb. Na LCD-prikazovalniku se prikaže "pH 7,01 USE" (uporabi) ali "pH 6,86 USE" (uporabi) (če ste izbrali nabor pufrov NIST).
- Za enotočkovno pH umerjanje postavite sondo v kateri koli pufer iz izbranega nabora pufrov (npr. pH 7,01 ali pH 4,01 ali pH 10,01). Merilnik samodejno prepozna vrednost pufra in za 1 sekundo prikaže OK (v redu).
Če ste uporabili pufer pH 7,01 (ali 6,86, če ste izbrali nabor pufrov NIST), pritisnite gumb ON/OFF/MODE (vklop/izklop/način), da se vrnete v način merjenja pH. - Za dvotočkovno pH umerjanje postavite sondo v pH 7,01 (ali 6,86, če ste izbrali nabor pufrov NIST). LCD-prikazovalnik za 1 sekundo prikaže prepoznano vrednost pufra in OK (v redu), nato pa "pH 4,01 USE" (uporabi).
Postavite sondo v drugo pufersko raztopino (pH 4,01 ali 10,01 ali, če uporabljate NIST, pH 4,01 ali 9,18). Ko je drugi pufer prepoznan, LCD-prikazovalnik za 1 sekundo prikaže OK (v redu) in merilnik se vrne v običajni način merjenja.
Za ponastavitev na privzeto umerjanje
Če želite izbrisati prejšnje umerjanje, pritisnite gumb ON/OFF/MODE (vklop/izklop/način) po vstopu v način umerjanja. Spodnji LCD-prikazovalnik za 1 sekundo prikaže ESC (izhod) in merilnik se vrne v običajni način merjenja. Simbol "CAL" (umerjanje) na LCD-prikazovalniku izgine in merilnik se ponastavi na privzeto umerjanje.
NASTAVITEV NAPRAVE
- Pritisnite in držite gumb ON/OFF/MODE (vklop/izklop/način) približno 6 sekund, dokler se CAL (umerjanje) na spodnjem zaslonu ne zamenja s TEMP (temperatura) in trenutno temperaturno enoto (npr. TEMP °C). Nato:
- za izbiro °C/°F uporabite gumb SET/HOLD (nastavi/zadrži). Ko izberete temperaturno enoto, pritisnite ON/OFF/MODE (vklop/izklop/način), da vstopite v način izbire nabora pufrov; dvakrat pritisnite ON/OFF/MODE (vklop/izklop/način), da se vrnete v običajni način merjenja.
- za spremembo nabora pufrov za umerjanje bo merilnik po nastavitvi temperaturne enote prikazal trenutni nabor pufrov: pH 7,01 BUFF (za 4,01/7,01/10,01) ali pH 6,86 BUFF (za 4,01/6,86/9,18). Spremenite nabor z gumbom SET/HOLD (nastavi/zadrži), nato pritisnite ON/OFF/MODE (vklop/izklop/način), da se vrnete v običajni način.
ZAMENJAVA BATERIJE
Merilnik ob vklopu prikaže preostali odstotek. Ko je nivo baterije pod 5 %, se v spodnjem levem kotu LCD-prikazovalnika prižge simbol, ki označuje nizko stanje baterije. Če je nivo baterije prenizek, da bi povzročil napačne odčitke, sistem za preprečevanje napak pri bateriji (BEPS) izklopi merilnik.
Do baterij dostopate tako, da ločite sprednjo in zadnjo polovico merilnika. Odvijte 4 vijake, ki se nahajajo na zadnji strani merilnika. Odstranite zadnji del in previdno zamenjajte vse štiri baterije AAA, ki se nahajajo v prostoru za baterije, pri tem pa bodite pozorni na njihovo polarnost.
Ponovno pritrdite zadnji del in se prepričajte, da je tesnilo na mestu, da zagotovite vodotesno tesnjenje.
GARANCIJA
Za vse merilnike Hanna Instruments velja dveletna garancija proti napakam v izdelavi in materialih, če se uporabljajo za predvideni namen in vzdržujejo v skladu z navodili. Za sonde velja garancija za obdobje šestih mesecev.
Ta garancija je omejena na brezplačno popravilo ali zamenjavo. Škoda zaradi nesreče, zlorabe, poseganja ali pomanjkanja predpisanega vzdrževanja ni zajeta.
Če je potrebno servisiranje, se obrnite na prodajalca, pri katerem ste kupili instrument. Če je instrument v garanciji, sporočite številko modela, datum nakupa, serijsko številko in naravo težave. Če popravilo ni zajeto v garanciji, boste obveščeni o nastalih stroških. Če želite instrument vrniti podjetju Hanna Instruments, najprej pridobite številko dovoljenja za vrnjeno blago pri službi za pomoč uporabnikom in ga nato pošljite s predplačanimi stroški pošiljanja. Pri pošiljanju katerega koli instrumenta se prepričajte, da je ustrezno zapakiran za popolno zaščito.
DODATNA OPREMA
| FC 202D | pH elektroda z vgrajenim temperaturnim senzorjem, DIN konektor, 1 m kabel (3,3'), PVDF ohišje in konična konica za uporabo v živilski industriji |
| HI 7004L | pH 4,01 puferska raztopina, 500 mL steklenica |
| HI 7006L | pH 6,86 puferska raztopina, 500 mL steklenica |
| HI 7007L | pH 7,01 puferska raztopina, 500 mL steklenica |
| HI 7009L | pH 9,18 puferska raztopina, 500 mL steklenica |
| HI 7010L | pH 10,01 puferska raztopina, 500 mL steklenica |
| HI 70300L | Raztopina za shranjevanje elektrod, 500 mL steklenica |
| HI 7061L | Čistilna raztopina za splošno uporabo, 500 mL steklenica |
| HI 70630L | Kisla čistilna raztopina za mesno maščobo, 500 mL steklenica |
| HI 70631L | Alkalna čistilna raztopina za mesno maščobo, 500 mL steklenica |
| HI 70632L | Čistilna in dezinfekcijska raztopina za krvne izdelke, 500 mL steklenica |
| HI 70640L | Čistilna raztopina za mlečne usedline, 500 mL steklenica |
| HI 70641L | Čistilna in dezinfekcijska raztopina za mlečne izdelke, 500 mL steklenica |
| HI 70642L | Čistilna raztopina za usedline sira, 500 mL steklenica |
| HI 710007 | Modra gumijasta zaščita proti udarcem |
| HI 710008 | Oranžna gumijasta zaščita proti udarcem |
| HI 721312 | Robusten kovček za prenašanje |
HI 99161 je dobavljen s pH elektrodo FC 202D, pH 4 in pH 7 puferskimi vrečkami, čistilno raztopino HI 700642 (2 x 20 mL), baterijami, robustnim kovčkom za prenašanje in navodili.
HI 99161 je v skladu z direktivami CE.
