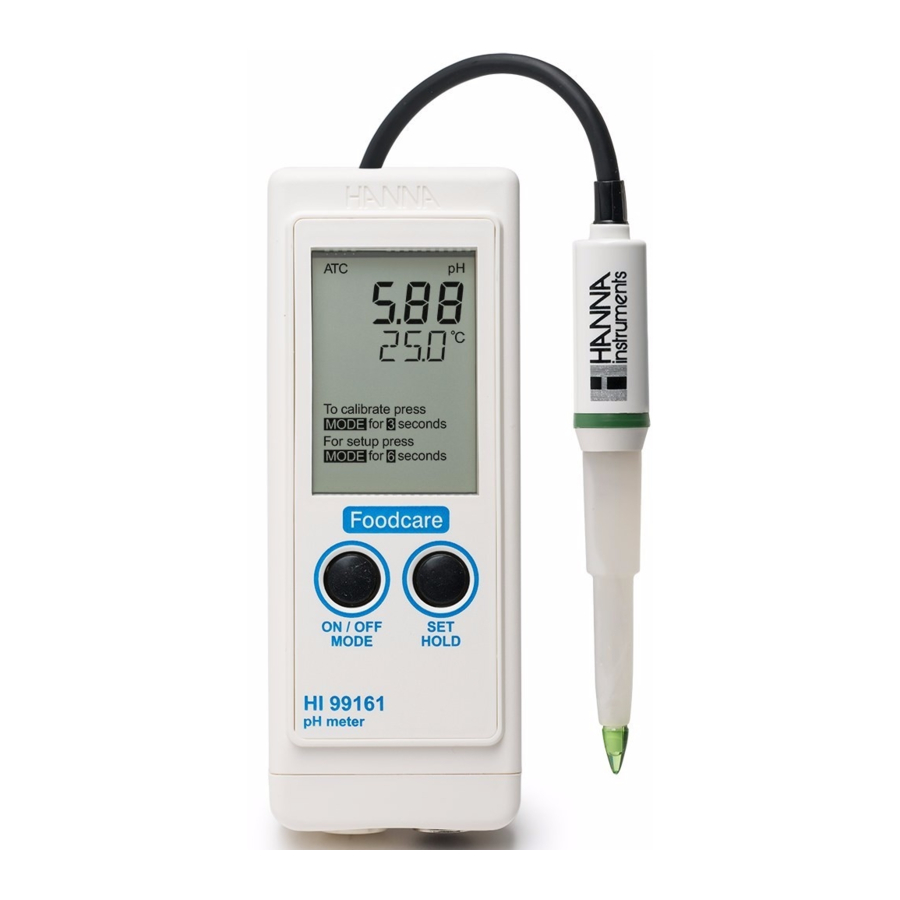

Hanna Instruments HI 99161 - Wodoodporny miernik PH - instrukcja obsługi

WPROWADZENIE

Miernik jest dostarczany z elektrodą pH specjalnie zaprojektowaną do użytku w sektorze spożywczym.
FC 202D elektroda pH z wbudowanym czujnikiem temperatury, posiada wytrzymałą, łatwą do czyszczenia obudowę z PVDF z mocną stożkową końcówką, idealną do pomiarów w półstałych substancjach, takich jak mięso i sery. Elektroda jest również wyposażona w złącze referencyjne typu "free diffusion sleeve", które zapobiega typowym problemom zatykania w lepkich cieczach, takich jak mleko lub przyprawy.

SPECYFIKACJA

PRZEGLĄD

INSTRUKCJA OBSŁUGI

Podłączanie sondy

Podłącz sondę FC 202D do gniazda DIN na górze miernika, wyrównując piny i wciskając wtyczkę. Dokręć nakrętkę, aby zapewnić dobre połączenie. Zdejmij nasadkę ochronną z sondy przed wykonaniem jakichkolwiek pomiarów.

Włączanie urządzenia i sprawdzanie stanu baterii

Naciśnij i przytrzymaj przycisk ON/OFF/MODE (WŁ./WYŁ./TRYB) przez 2 sekundy. Wszystkie używane segmenty na wyświetlaczu LCD są widoczne przez kilka sekund, a następnie wyświetlane jest procentowe wskazanie pozostałej żywotności baterii (np. % 100 BATT).

Zamrażanie wyświetlacza

Naciśnij i przytrzymaj przycisk SET/HOLD (USTAW/ZATRZYMAJ), aż na dole wyświetlacza pojawi się napis HOLD (ZATRZYMANO). Odczyt zostanie zamrożony na wyświetlaczu LCD (np. pH 5.73 HOLD (ZATRZYMANO)).
Naciśnij dowolny przycisk, aby powrócić do normalnego trybu.

Wyłączanie urządzenia

W normalnym trybie pomiarowym naciśnij ON/OFF/MODE (WŁ./WYŁ./TRYB). Na dole wyświetlacza pojawi się napis OFF (WYŁ.). Zwolnij przycisk.

POMIAR I KALIBRACJA pH

• Upewnij się, że miernik został skalibrowany przed użyciem.
• Jeśli elektroda była pozostawiona do wyschnięcia, zanurz ją w roztworze do przechowywania HI 70300 na jedną godzinę, aby ją reaktywować.
• Włóż końcówkę sondy do badanej próbki.
• Poczekaj, aż wskaźnik stabilności na wyświetlaczu LCD wyłączy się.
• Wyświetlacz LCD pokazuje wartość pH automatycznie kompensowaną pod względem temperatury i temperatury próbki.
• Jeśli pomiary są wykonywane kolejno w różnych próbkach, dokładnie oczyść końcówkę sondy, aby wyeliminować zanieczyszczenia krzyżowe. Do czyszczenia wybierz odpowiedni roztwór czyszczący Hanna (patrz sekcja "Akcesoria").

Kalibracja pH

• Naciśnij i przytrzymaj przycisk ON/OFF/MODE (WŁ./WYŁ./TRYB), aż napis OFF (WYŁ.) na dole wyświetlacza zostanie zastąpiony przez CAL (KALIBRACJA).
• Zwolnij przycisk. Na wyświetlaczu LCD pojawi się napis "pH 7.01 USE" (UŻYJ) lub "pH 6.86 USE" (UŻYJ) (jeśli wybrano zestaw buforów NIST).
• W przypadku jednopunktowej kalibracji pH umieść sondę w dowolnym buforze z wybranego zestawu buforów (np. pH 7.01 lub pH 4.01 lub pH 10.01). Miernik automatycznie rozpoznaje wartość buforu i wyświetla OK przez 1 sekundę.
  Jeśli użyto buforu pH 7.01 (lub 6.86, jeśli wybrano zestaw buforów NIST), naciśnij przycisk ON/OFF/MODE (WŁ./WYŁ./TRYB), aby powrócić do trybu pomiaru pH.
• W przypadku dwupunktowej kalibracji pH umieść sondę w pH 7.01 (lub 6.86, jeśli wybrano zestaw buforów NIST). Wyświetlacz LCD wyświetla rozpoznaną wartość buforu i OK przez 1 sekundę, a następnie "pH 4.01 USE" (UŻYJ).
  Umieść sondę w drugim roztworze buforowym (pH 4.01 lub 10.01, lub, jeśli używasz NIST, pH 4.01 lub 9.18). Po rozpoznaniu drugiego buforu, wyświetlacz LCD wyświetla OK przez 1 sekundę, a miernik powraca do normalnego trybu pomiaru.

Przywracanie domyślnej kalibracji

Aby wyczyścić poprzednią kalibrację, naciśnij przycisk ON/OFF/MODE (WŁ./WYŁ./TRYB) po wejściu w tryb kalibracji. Na dolnym wyświetlaczu LCD pojawi się napis ESC przez 1 sekundę, a miernik powróci do normalnego trybu pomiaru. Symbol "CAL" (KALIBRACJA) na wyświetlaczu LCD zniknie, a miernik powróci do domyślnej kalibracji.

KONFIGURACJA URZĄDZENIA

• Naciśnij i przytrzymaj przycisk ON/OFF/MODE (WŁ./WYŁ./TRYB) przez około 6 sekund, aż napis CAL (KALIBRACJA) na dole wyświetlacza zostanie zastąpiony przez TEMP (TEMP.) i bieżącą jednostkę temperatury (np. TEMP °C). Następnie:
• aby wybrać °C/°F, użyj przycisku SET/HOLD (USTAW/ZATRZYMAJ). Po wybraniu jednostki temperatury, naciśnij ON/OFF/MODE (WŁ./WYŁ./TRYB), aby przejść do trybu wyboru zestawu buforów; naciśnij ON/OFF/MODE (WŁ./WYŁ./TRYB) dwa razy, aby powrócić do normalnego trybu pomiaru.
• aby zmienić zestaw buforów kalibracyjnych, po ustawieniu jednostki temperatury, miernik pokaże bieżący zestaw buforów: pH 7.01 BUFF (dla 4.01/7.01/10.01) lub pH 6.86 BUFF (dla 4.01/6.86/9.18). Zmień zestaw za pomocą przycisku SET/HOLD (USTAW/ZATRZYMAJ), a następnie naciśnij ON/OFF/MODE (WŁ./WYŁ./TRYB), aby powrócić do normalnego trybu.

WYMIANA BATERII

Miernik wyświetla pozostały procent naładowania po włączeniu. Gdy poziom naładowania baterii spadnie poniżej 5%, symbol w lewym dolnym rogu wyświetlacza LCD zaświeci się, wskazując niski poziom naładowania baterii. Jeśli poziom naładowania baterii jest na tyle niski, że może powodować błędne odczyty, system zapobiegania błędom baterii (BEPS) wyłączy miernik.
Dostęp do baterii uzyskuje się poprzez rozdzielenie przedniej i tylnej połowy miernika. Odkręć 4 śruby znajdujące się z tyłu miernika. Zdejmij tylną część i ostrożnie wymień wszystkie cztery baterie AAA znajdujące się w komorze baterii, zwracając uwagę na ich polaryzację.
Załóż ponownie tylną część, upewniając się, że uszczelka jest na swoim miejscu, aby zapewnić wodoszczelność.

GWARANCJA

Wszystkie mierniki Hanna Instruments są objęte dwuletnią gwarancją na wady wykonania i materiałów, pod warunkiem użytkowania zgodnie z przeznaczeniem i konserwacji zgodnie z instrukcjami. Sondy są objęte gwarancją na okres sześciu miesięcy.
Niniejsza gwarancja ogranicza się do bezpłatnej naprawy lub wymiany. Uszkodzenia spowodowane wypadkiem, niewłaściwym użytkowaniem, manipulacją lub brakiem przepisanej konserwacji nie są objęte gwarancją.
W przypadku konieczności serwisu należy skontaktować się ze sprzedawcą, u którego zakupiono urządzenie. Jeśli urządzenie jest objęte gwarancją, należy podać numer modelu, datę zakupu, numer seryjny i charakter problemu. Jeśli naprawa nie jest objęta gwarancją, zostaniesz powiadomiony o poniesionych kosztach. Jeśli urządzenie ma zostać zwrócone do Hanna Instruments, najpierw uzyskaj numer autoryzacji zwrotu towaru od działu obsługi klienta, a następnie wyślij je z opłaconymi kosztami wysyłki. Podczas wysyłki jakiegokolwiek instrumentu należy upewnić się, że jest on odpowiednio zapakowany w celu zapewnienia pełnej ochrony.

AKCESORIA

HI 99161 jest dostarczany z elektrodą pH FC 202D, saszetkami z buforem pH 4 i pH 7, roztworem czyszczącym HI 700642 (2 x 20 mL), bateriami, wytrzymałą walizką transportową i instrukcjami.
HI 99161 jest zgodny z dyrektywami CE.
