Hanna Instruments HI784 - Marine Ammonia Checker vadovas

Turinys

1 Įvadas
2 Pirminis patikrinimas
3 Bendras aprašymas ir numatytas naudojimas
4 Specifikacijos
5 Funkcinis aprašymas ir LCD ekranas
6 Matavimo procedūra
7 Klaidos ir įspėjimai
8 Patarimai, kaip atlikti tikslų matavimą
9 Baterijos keitimas
10 Priedai
11 Sertifikavimas
12 Rekomendacijos vartotojams
13 Garantija
14 Nuorodos
15 Atsisiųsti instrukciją
16 Kitomis kalbomis

Įvadas

Prieš naudodami "Checker^®HC" rankinį kolorimetrą, atidžiai perskaitykite šį naudojimo vadovą. Norėdami gauti daugiau informacijos apie "Hanna Instruments" ir mūsų produktus, apsilankykite www.hannainst.com arba rašykite mums el. paštu sales@hannainst.com. Dėl techninės pagalbos kreipkitės į vietinį "Hanna Instruments" biurą arba rašykite mums el. paštu tech@hannainst.com.

Pirminis patikrinimas

Išimkite "Checker HC" rankinį kolorimetrą ir priedus iš pakavimo medžiagos ir atidžiai apžiūrėkite. Jei jums reikia daugiau informacijos, susisiekite su "Hanna Instruments" techninės pagalbos komanda.
Kiekvienas HI784 pristatomas dėkle su specialiu įdėklu ir pateikiamas su:

Jūrinių amoniako reagentų pradinis rinkinys (reagentai 10 bandymų)
Mėginio kiuvetė ir dangtelis (2 vnt.)
Plastikinis papildymo pipetė (1 vnt.)
1,5 V AAA šarminė baterija (1 vnt.)
Naudojimo vadovas
Greitosios nuorodos vadovas

Pastaba: Išsaugokite visą pakavimo medžiagą, kol įsitikinsite, kad "Checker HC" rankinis kolorimetras veikia tinkamai. Bet kokia pažeista ar sugedusi prekė turi būti grąžinta originalioje pakavimo medžiagoje su pridedamais priedais.

Bendras aprašymas ir numatytas naudojimas

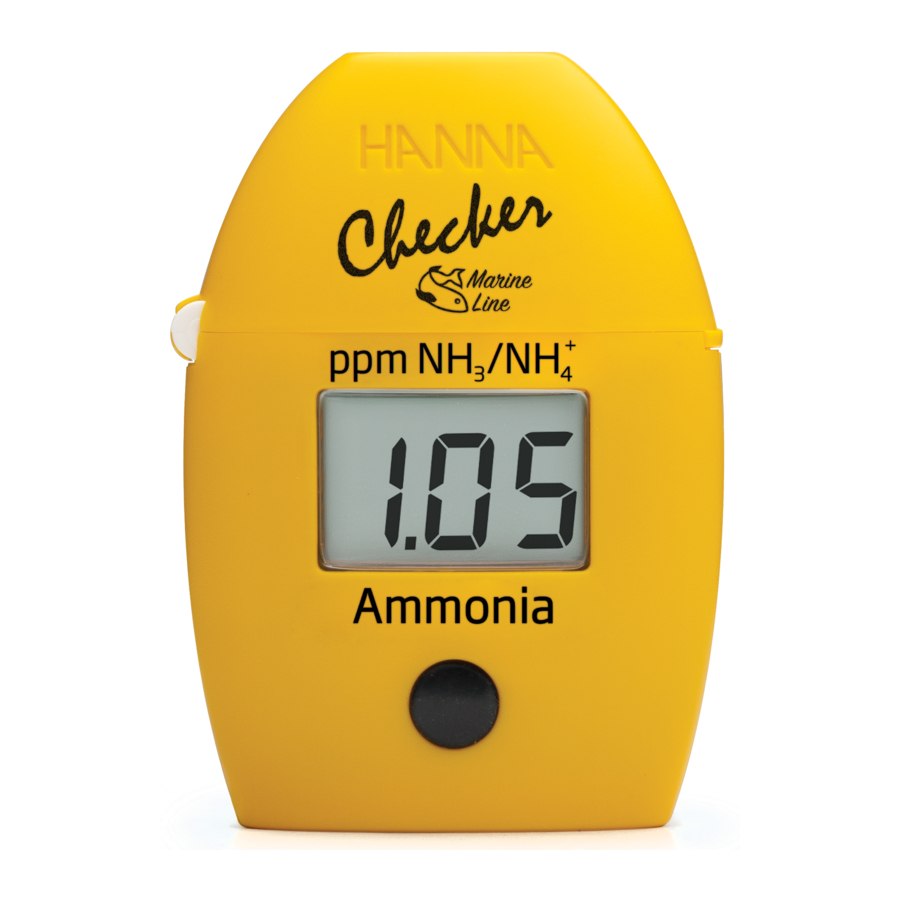

HI784 jūrinių amoniako rankinis "Checker" skirtas amoniako koncentracijai nustatyti sūraus vandens akvariumuose.
HI784 turi vieno mygtuko valdymo sistemą ir yra lengvai naudojamas.
Didelis LCD ekranas yra lengvai skaitomas, o automatinio išsijungimo funkcija užtikrina, kad baterija nebus išsekusi.

Specifikacijos

Diapazonas	Nuo 0,00 iki 2,50 ppm (mg/l) NH 3
Skiriamoji geba	0,01 ppm (mg/l)
Tikslumas	±0,05 ppm ±5 % rodmens @ 25 °C (77 °F)
Šviesos šaltinis	Šviesos diodas @ 610 nm
Šviesos detektorius	Silicio fotokelis
Metodas	Salicilato metodo adaptacija. Amoniako ir amonio reakcija su reagentu sukelia mėlynai žalią atspalvį mėginyje.
Aplinka	Nuo 0 iki 50 °C (nuo 32 iki 122 °F); maks. 95 % santykinė oro drėgmė be kondensacijos Paruošta mėginio kiuvetė (mėginys plius reagentai) turi būti nuo 18 iki 29 °C (nuo 65 iki 85 °F)*.
Baterijos tipas	1,5 V AAA šarminė
Automatinis išsijungimas	Po 10 minučių nenaudojimo
Matmenys	86,0 x 61,0 x 37,5 mm (3,4 x 2,4 x 1,5")
Svoris	64 g (2,3 uncijos)

* Jei reikia, pašildykite arba atvėsinkite paruoštas kiuvetes.

Funkcinis aprašymas ir LCD ekranas

Matavimo procedūra

Paspauskite ON/OFF (įjungimo/išjungimo) mygtuką, kad įjungtumėte "Checker". Visi segmentai bus rodomi kelias sekundes, po to "Add" (pridėti), "C.1" su mirksinčiu "Press" (paspausti).
Kiuvetės paruošimas "C.1" matavimams:

Naudokite pipetę, kad užpildytumėte kiuvetę 10 ml nereagavusio mėginio.
Laikykite HI784A-0 Reagent A (reagento A) buteliuką vertikaliai ir įlašinkite 14 lašų į kiuvetę.
Pastaba: Norėdami gauti geriausius rezultatus, bakstelėkite lašintuvą į kietą paviršių ir prieš naudodami nuvalykite galiuko išorę.
Žirklėmis atidarykite vieną HI784B-0 Reagent B (reagento B) paketėlį išilgai punktyrinės linijos. Suspauskite du kampus, kad susidarytų snapelis. Supilkite paketėlio turinį į kiuvetę.
Užsukite dangtelį ant kiuvetės ir apverskite 30–45 sekundes, kad sumaišytumėte. NEPURTYKITE smarkiai – tai sukels daugiau oro burbuliukų! Norėdami gauti tiksliausią rodmenį, įsitikinkite, kad visas reagentas ištirpęs ir nėra matomų burbuliukų. Įsitikinkite, kad kiuvetės išorė yra sausa ir švari.
Leiskite kiuvetei pastovėti 30 sekundžių. Tai leidžia visiškai išsisklaidyti mikro burbuliukams.
Įdėkite kiuvetę į "Checker" ir uždarykite dangtelį.
Paspauskite ON/OFF (įjungimo/išjungimo) mygtuką. Kai ekrane rodoma "Add" (pridėti), "C.2" su mirksinčiu "Press" (paspausti), "Checker" yra nulinis. Išimkite kiuvetę.

Kiuvetės paruošimas "C.2" matavimams:
- Atsukite kiuvetės dangtelį. Laikykite HI784C-0 Reagent C (reagento C) buteliuką vertikaliai ir įlašinkite 12 lašų į kiuvetę.
- Uždėkite dangtelį ir apverskite kiuvetę 5 kartus, kad sumaišytumėte.
- Įdėkite kiuvetę į "Checker" ir uždarykite dangtelį.
- Paspauskite ir palaikykite ON/OFF (įjungimo/išjungimo) mygtuką. Ekrane bus rodomas atgalinis skaičiavimas prieš matavimą. Arba palaukite 15 minučių ir paspauskite mygtuką vieną kartą, kad atliktumėte matavimą.

  Pastaba: Mėginiams, kurių koncentracija mažesnė nei 1,00 ppm, reakcija baigiama po 10 minučių. Vartotojai gali paspausti ON/OFF (įjungimo/išjungimo) mygtuką šiuo metu, kai laikmačio liko 5 minutės.
- Kai laikmatis baigsis, "Checker" atliks rodmenį. Prietaisas rodo amoniako/amonio koncentraciją ppm NH. "Checker" automatiškai išsijungia po 10 minučių po rodmens.
- Norėdami apskaičiuoti nejonizuoto amoniako (NH ) koncentraciją, naudokite konvertavimo lentelę kitoje pusėje.

Klaidos ir įspėjimai

"Checker" rodo aiškius įspėjamuosius pranešimus, kai atsiranda klaidingų sąlygų ir kai išmatuotos vertės yra už numatomo diapazono ribų. Toliau pateiktoje informacijoje pateikiamas klaidų ir įspėjimų paaiškinimas bei rekomenduojami veiksmai.
Light High (didelė šviesa): Į detektorių patenka per daug aplinkos šviesos. Patikrinkite nulinės kiuvetės paruošimą.
Light Low (maža šviesa): Nepakanka šviesos matavimui atlikti. Patikrinkite nulinės kiuvetės paruošimą.

Under Range (žemiau diapazono): Mirksinti minimali koncentracijos vertė rodo, kad išmatuota vertė yra už metodo ribų. Patikrinkite, ar mėginyje nėra nuolaužų, ir mėginio kiuvetės paruošimą.

Over Range (virš diapazono): Mirksinti maksimali koncentracijos vertė rodo, kad išmatuota vertė yra už metodo ribų. Patikrinkite mėginio kiuvetės paruošimą. Praskieskite mėginį ir pakartokite matavimą.

Battery Low (išsikrovusi baterija): Baterijos lygis yra per žemas, kad "Checker" veiktų tinkamai. Pakeiskite bateriją nauja.

Drained Battery (išsekusi baterija): Baterija yra išsekusi ir ją reikia pakeisti. Pakeiskite bateriją nauja ir iš naujo paleiskite "Checker".

Patarimai, kaip atlikti tikslų matavimą

Įsitikinkite, kad mėginyje nėra jokių nuolaužų.
Laikykite buteliukus su lašintuvu visiškai vertikaliai ir lėtai spauskite, kad užtikrintumėte tinkamą lašo dydį.
Kai kiuvetė įdedama į "Checker" (tikrintuvą), ji turi būti sausa išorėje ir be pirštų atspaudų, riebalų ir nešvarumų.
Prieš įdėdami, kruopščiai nuvalykite kiuvetę valymo šluoste arba pūkų neturinčia šluoste.
Kiuvetės purtymas gali sukelti burbuliukų susidarymą, dėl to rodmenys bus didesni. Norėdami gauti tikslius matavimus, pašalinkite tokius burbuliukus sukdami arba švelniai bakstelėdami kiuvetę.
Neleiskite sureagavusiam mėginiui per ilgai stovėti po to, kai buvo pridėtas reagentas, nes tai turės įtakos tikslumui.
Išmeskite mėginį iš karto po to, kai buvo atliktas rodmuo, nes stiklas gali būti visam laikui suteptas.
Paruoškite mėginio kiuvetę iš karto po mėginio paėmimo iš rezervuaro. Amoniakas yra lakus ir išsisklaidys, jei bus laikomas butelyje prieš analizę, todėl matavimai bus maži.

Nejonizuoto toksiško amoniako apskaičiavimas
Šis metodas matuoja NH ₃ / NH ⁺₄ . Norėdami nustatyti toksišką NH ₃ dalį, naudokite lentelę, kad nustatytumėte toksiško NH ₃ procentą. Toksiško NH ₃ lygis, didesnis nei 0,01 ppm, neigiamai veikia žuvis. Padauginkite bendrą amoniako kiekį (NH ₃ / NH ⁺₄ ) iš nejonizuoto amoniako procento iš lentelės, kad nustatytumėte nejonizuotą toksišką amoniaką.

Pavyzdys: pH 8,0, temperatūra: 24°C (75°F), NH ₃ / NH ⁺₄ 1,00 ppm
Nejonizuotas toksiškas amoniakas: 1,00 ppm x (5,0% ÷ 100 )= 0,05 ppm

Nejonizuoto amoniako procentas (NH ₃)

pH	21°C (70°F)	24°C (75°F)	26°C (79°F)	29°C (84°F)
7.6	1.7	2.1	2.4	2.9
7.8	2.6	3.2	3.7	4.5
8.0	4.1	5.0	5.8	7.0
8.2	6.3	7.7	8.8	11
8.4	9.7	12	13	16
8.6	15	17	20	23
8.8	21	25	28	32

Baterijos keitimas

Norint taupyti bateriją, "Checker" (tikrintuvas) išsijungia po 10 minučių nenaudojimo.
Nauja baterija veikia mažiausiai 5000 matavimų. Kai baterija išsikrauna, prietaisas rodo "bAd", tada "bAt" ir išsijungia.
Norėdami pakeisti bateriją, atlikite šiuos veiksmus:

Paspauskite ir palaikykite ON/OFF (įjungimo/išjungimo) mygtuką, kad išjungtumėte "Checker" (tikrintuvą).
Apverskite prietaisą aukštyn kojomis ir atsuktuvu atsukite varžtą ir nuimkite baterijos dangtelį.
Išimkite seną bateriją, pakeiskite ją nauja 1,5 V AAA baterija, pirmiausia įdėdami neigiamą galą.
Uždėkite baterijos dangtelį, užsukite ir priveržkite varžtą.

Priedai

Reagentų rinkiniai
HI784-25	Reagentai 25 jūriniams amoniako tyrimams
Kiti priedai
HI784-11	Jūrinio amoniako sertifikuotas standartinis rinkinys
HI731315	Stiklinė kiuvetė ir dangtelis "Checker ® HC" kolorimetrams (2 vnt.)
HI731318	Audinys kiuvetėms valyti (4 vnt.)
HI740028P	1,5 V AAA baterijų rinkinys (12 vnt.)
HI740157P	Perkėlimo pipetė (20 vnt.)
HI93703-50	Kiuvetės valymo tirpalas, 230 ml

Sertifikavimas

Visi Hanna^® prietaisai atitinka CE Europos direktyvas.
Elektros ir elektroninės įrangos atliekų šalinimas. Produkto negalima tvarkyti kaip buitinių atliekų. Vietoj to, atiduokite jį į atitinkamą surinkimo punktą, skirtą elektros ir elektroninės įrangos perdirbimui, kuris padės išsaugoti gamtos išteklius.

Baterijų atliekų šalinimas. Šiame gaminyje yra baterijų, neišmeskite jų kartu su kitomis buitinėmis atliekomis. Atiduokite jas į atitinkamą surinkimo punktą perdirbimui.
Užtikrinus tinkamą produkto ir baterijų šalinimą, išvengiama galimų neigiamų pasekmių aplinkai ir žmonių sveikatai. Norėdami gauti daugiau informacijos, susisiekite su savo miestu, vietine buitinių atliekų šalinimo tarnyba arba pirkimo vieta.

Rekomendacijos vartotojams

Prieš naudodami šį produktą, įsitikinkite, kad jis visiškai tinkamas jūsų konkrečiai paskirčiai ir aplinkai, kurioje jis naudojamas. Bet koks vartotojo įvestas tiekiamoje įrangoje pakeitimas gali pabloginti "Checker" (tikrintuvo) veikimą. Dėl savo ir "Checker" (tikrintuvo) saugumo nenaudokite ir nelaikykite jo pavojingoje aplinkoje.

Garantija

HI784 Checker HC suteikiama vienerių metų garantija dėl gamybos defektų ir medžiagų, kai jis naudojamas pagal paskirtį ir prižiūrimas pagal instrukcijas. Ši garantija apribojama nemokamu remontu arba pakeitimu. Žala dėl nelaimingų atsitikimų, netinkamo naudojimo, klastojimo ar nepriežiūros, kuri nurodyta instrukcijose, nėra padengiama. Jei reikalingas aptarnavimas, susisiekite su vietiniu Hanna Instruments^® biuru. Jei galioja garantija, praneškite modelio numerį, pirkimo datą, serijos numerį ir problemos pobūdį. Jei remontui garantija netaikoma, būsite informuoti apie patirtus mokesčius. Jei matuoklį reikia grąžinti Hanna Instruments, pirmiausia gaukite Grąžintų prekių leidimo (RGA) numerį iš Techninio aptarnavimo skyriaus ir nusiųskite jį apmokėję siuntimo išlaidas. Siųsdami bet kurį gaminį, įsitikinkite, kad jis tinkamai supakuotas, kad būtų visiškai apsaugotas.

Hanna Instruments pasilieka teisę be išankstinio įspėjimo keisti savo gaminių dizainą, konstrukciją ar išvaizdą.

Visos teisės saugomos. Draudžiama atgaminti visą ar dalį be raštiško autorių teisių savininko, Hanna Instruments Inc., Woonsocket, Rhode Island, 02895, USA, sutikimo.
