Hanna Instruments HI784 - mere ammoniaagi kontrollija kasutusjuhend

Sisu

1 Sissejuhatus
2 Esialgne kontroll
3 Üldine kirjeldus ja kasutusotstarve
4 Tehnilised andmed
5 Funktsionaalne kirjeldus ja LCD-ekraan
6 Mõõtmisprotseduur
7 Vead ja hoiatused
8 Nõuanded täpseks mõõtmiseks
9 Patarei vahetus
10 Lisatarvikud
11 Sertifitseerimine
12 Soovitused kasutajatele
13 Garantii
14 Viited
15 Laadi alla juhend
16 Teistes keeltes

Sissejuhatus

Palun lugege see kasutusjuhend hoolikalt läbi enne Checker^®HC käeshoitava kolorimeetri kasutamist. Lisateabe saamiseks Hanna Instrumentsi ja meie toodete kohta külastage www.hannainst.com või saatke meile e-kiri aadressil sales@hannainst.com. Tehnilise toe saamiseks võtke ühendust oma kohaliku Hanna Instrumentsi esindusega või saatke meile e-kiri aadressil tech@hannainst.com.

Esialgne kontroll

Eemaldage Checker HC käeshoitav kolorimeeter ja tarvikud pakkematerjalist ning kontrollige seda hoolikalt. Kui vajate lisateavet, võtke ühendust Hanna Instrumentsi tehnilise toe meeskonnaga.
Iga HI784 tarnitakse kohandatud sisuga karbis ja sellega on kaasas:

Mere ammoniaagi reaktiivi stardikomplekt (reaktiivid 10 testi jaoks)
Prooviküvett ja kork (2 tk)
Plastikust täitepipett (1 tk)
1,5 V AAA leelispatarei (1 tk)
Kasutusjuhend
Kiirjuhend

Märkus: Hoidke kogu pakkematerjal alles, kuni olete kindel, et Checker HC käeshoitav kolorimeeter töötab korrektselt. Kõik kahjustatud või defektsed esemed tuleb tagastada originaalpakendis koos kaasasolevate tarvikutega.

Üldine kirjeldus ja kasutusotstarve

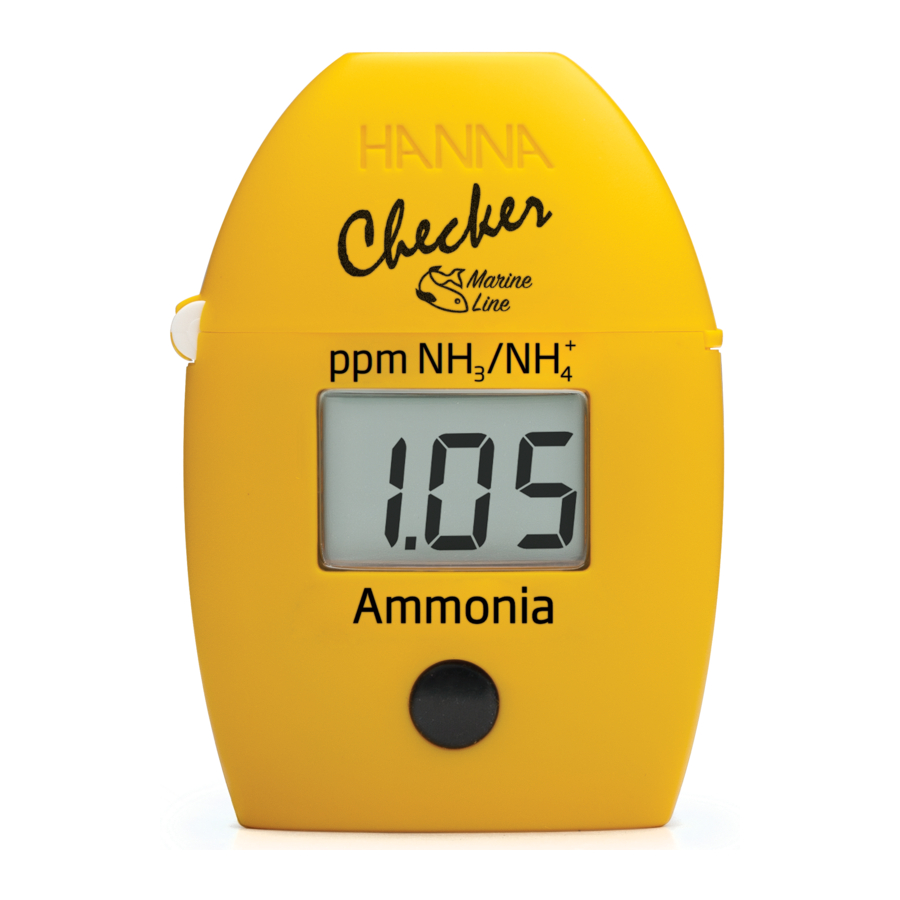

HI784 mere ammoniaagi käeshoitav kontrollija on mõeldud ammoniaagi kontsentratsiooni määramiseks soolase vee akvaariumides.
HI784-l on ühe nupuga juhtimissüsteem ja seda on lihtne kasutada.
Suurt LCD-ekraani on lihtne lugeda ja automaatse väljalülitamise funktsioon tagab, et aku ei tühjene.

Tehnilised andmed

Vahemik	0,00 kuni 2,50 ppm (mg/l) NH 3
Lahutusvõime	0,01 ppm (mg/l)
Täpsus	±0,05 ppm ±5% näidust @ 25°C (77°F)
Valgusallikas	Valgusdiood @ 610 nm
Valgusdetektor	Räni fotokamber
Meetod	Salitsülaadi meetodi kohandamine. Ammoniaagi ja ammooniumi ning reaktiivi vaheline reaktsioon põhjustab proovis sinakasrohelise tooni.
Keskkond	0 kuni 50°C (32 kuni 122°F); max. 95% RH mittekondenseeruv Valmistatud prooviküvett (proov pluss reaktiivid) peab olema 18 kuni 29°C (65 kuni 85°F)*.
Aku tüüp	1,5 V AAA leelispatarei
Automaatne väljalülitus	Pärast 10-minutilist mittekasutamist
Mõõtmed	86,0 x 61,0 x 37,5 mm (3,4 x 2,4 x 1,5")
Kaal	64 g (2,3 oz)

* Vajadusel soojendage või jahutage valmistatud küvette.

Funktsionaalne kirjeldus ja LCD-ekraan

Mõõtmisprotseduur

Kontrollija sisselülitamiseks vajutage ON/OFF (sisse/välja) nuppu. Kõik segmendid kuvatakse mõne sekundi jooksul, millele järgneb "Add" (lisa), "C.1" koos vilkuva "Press" (vajuta).
Kuveti ettevalmistamine "C.1" mõõtmisteks:

Kasutage pipetti, et täita küvett 10 ml reageerimata prooviga.
Hoidke HI784A-0 Reagent A tilgutipudelit vertikaalselt ja lisage küvetti 14 tilka.
Märkus: Parimate tulemuste saamiseks koputage tilgutit kõvale pinnale ja puhastage enne kasutamist otsa välispinda.
Kääride abil avage üks pakend HI784B-0 Reagent B mööda punktiirjoont. Lükake kaks nurka kokku, et moodustada tila. Lisage pakendi sisu küvetti.
Keerake kork küvetile ja keerake segamiseks ümber 30–45 sekundit. ÄRGE loksutage jõuliselt – see põhjustab rohkem õhumulle! Kõige täpsema näidu saamiseks veenduge, et kõik reaktiivid on lahustunud ja nähtavaid mulle pole. Veenduge, et küveti välispind on kuiv ja puhas.
Laske küvetil 30 sekundit seista. See võimaldab mikro-mullide täielikku hajumist.
Sisestage küvett kontrollijasse ja sulgege kork.
Vajutage ON/OFF (sisse/välja) nuppu. Kui ekraanil kuvatakse "Add" (lisa), "C.2" koos vilkuva "Press" (vajuta), on kontrollija nullitud. Eemaldage küvett.

Kuveti ettevalmistamine "C.2" mõõtmisteks:
- Keerake küveti kork lahti. Hoidke HI784C-0 Reagent C tilgutipudelit vertikaalselt ja lisage küvetti 12 tilka.
- Asetage kork tagasi ja keerake küvetti segamiseks 5 korda ümber.
- Sisestage küvett kontrollijasse ja sulgege kork.
- Vajutage ja hoidke all ON/OFF (sisse/välja) nuppu. Ekraanil kuvatakse mõõtmisele eelnev loendus. Teise võimalusena oodake 15 minutit ja vajutage mõõtmiseks üks kord nuppu.

  Märkus: Alla 1,00 ppm proovide puhul on reaktsioon lõppenud 10 minuti pärast. Kasutajad võivad sel ajal vajutada ON/OFF (sisse/välja) nuppu, kui taimeril on jäänud 5 minutit.
- Kui taimer lõpeb, teeb kontrollija lugemi. Seade kuvab ammoniaagi/ammooniumi kontsentratsiooni ppm NH-des. Kontrollija lülitub automaatselt välja 10 minutit pärast lugemist.
- Ioniseerimata ammoniaagi (NH ) kontsentratsiooni arvutamiseks kasutage teisendustabelit tagaküljel.

Vead ja hoiatused

Kontrollija kuvab selgeid hoiatusteateid, kui ilmnevad veaolukorrad ja kui mõõdetud väärtused on väljaspool eeldatavat vahemikku. Allpool olev teave annab selgituse vigade ja hoiatuste kohta ning soovitused, mida tuleks teha.
Light High (valgus kõrge): Detektorisse jõuab liiga palju ümbritsevat valgust. Palun kontrollige nullküveti ettevalmistamist.
Light Low (valgus madal): Mõõtmise tegemiseks pole piisavalt valgust. Palun kontrollige nullküveti ettevalmistamist.

Under Range (vahemikust väljas): Minimaalne kontsentratsiooni väärtus, mis kuvatakse vilkuvana, näitab, et mõõdetud väärtus on väljaspool meetodi piire. Veenduge, et proov ei sisalda prahti, ja prooviküveti ettevalmistamist.

Over Range (vahemikust väljas): Maksimaalne kontsentratsiooni väärtus, mis kuvatakse vilkuvana, näitab, et mõõdetud väärtus on väljaspool meetodi piire. Kontrollige prooviküveti ettevalmistamist. Lahjendage proovi ja korrake mõõtmist.

Battery Low (aku tühi): Aku tase on liiga madal, et kontrollija korralikult töötaks. Asendage aku uuega.

Drained Battery (tühjenenud aku): Aku on tühi ja tuleb välja vahetada. Asendage aku uuega ja taaskäivitage kontrollija.

Nõuanded täpseks mõõtmiseks

Veenduge, et proov ei sisalda prahti.
Hoidke tilgutipudeleid täiesti vertikaalselt ja pigistage aeglaselt, et tagada õige tilga suurus.
Kui küvett asetatakse kontrollseadmesse, peab see olema väljast kuiv ning vaba sõrmejälgedest, õlist ja mustusest.
Pühkige küvetti enne sisestamist põhjalikult puhastuslapi või kiuvaba lapiga.
Kuveti raputamine võib tekitada mullikesi, mis põhjustavad kõrgemaid näite. Täpsete mõõtmiste saamiseks eemaldage sellised mullid keerutades või küvetti õrnalt koputades.
Ärge laske reageeritud proovil liiga kaua seista pärast reagendi lisamist, kuna see mõjutab täpsust.
Visake proov kohe pärast lugemise võtmist ära, vastasel juhul võib klaas jäädavalt määrduda.
Valmistage prooviküvett kohe pärast proovi võtmist paagist. Ammoniaak on lenduv ja hajub, kui seda enne analüüsi pudelis hoida, põhjustades madalaid mõõtmisi.

Mitteseotud toksilise ammoniaagi arvutamine
See meetod mõõdab NH ₃ / NH ⁺₄ . Toksilise NH ₃ osa määramiseks kasutage tabelit, et määrata toksilise NH ₃ protsent. Toksilise NH ₃ tasemed, mis on suuremad kui 0,01 ppm, mõjuvad kaladele negatiivselt. Korrutage kogu ammoniaak (NH ₃ / NH ⁺₄ ) tabelist saadud mitteseotud ammoniaagi protsendiga, et määrata mitteseotud toksiline ammoniaak.

Näide: pH 8,0, temperatuur: 24°C (75°F), NH ₃ / NH ⁺₄ 1,00 ppm
Mitteseotud toksiline ammoniaak: 1,00 ppm x (5,0% ÷ 100 )= 0,05 ppm

Mitteseotud ammoniaagi protsent (NH ₃)

pH	21°C (70°F)	24°C (75°F)	26°C (79°F)	29°C (84°F)
7.6	1.7	2.1	2.4	2.9
7.8	2.6	3.2	3.7	4.5
8.0	4.1	5.0	5.8	7.0
8.2	6.3	7.7	8.8	11
8.4	9.7	12	13	16
8.6	15	17	20	23
8.8	21	25	28	32

Patarei vahetus

Patarei säästmiseks lülitub kontrollseade välja pärast 10-minutilist mittekasutamist.
Uus patarei kestab vähemalt 5000 mõõtmist. Kui patarei on tühi, kuvab seade "bAd" (halb) ja seejärel "bAt" (patarei), ning lülitub välja.
Patarei vahetamiseks järgige järgmisi samme:

Vajutage ja hoidke ON/OFF (sees/väljas) nuppu, et kontrollseade välja lülitada.
Pöörake seade tagurpidi ja kasutage kruvikeerajat, et kruvi lahti keerata ja patarei kaas eemaldada.
Eemaldage vana patarei, asendage see uue 1,5 V AAA patareiga, sisestades esmalt negatiivse otsa.
Asetage patarei kaas tagasi, kinnitage ja pingutage kruvi.

Lisatarvikud

Reaktiivikomplektid
HI784-25	Reaktiivid 25 merevee ammoniaagi testi jaoks
Muud lisatarvikud
HI784-11	Merevee ammoniaagi sertifitseeritud standardkomplekt
HI731315	Klaasist küvett ja kork Checker ® HC kolorimeetritele (2 tk)
HI731318	Lapp küvettide pühkimiseks (4 tk)
HI740028P	1,5 V AAA patareikomplekt (12 tk)
HI740157P	Ülekandepipett (20 tk)
HI93703-50	Kuveti puhastuslahus, 230 mL

Sertifitseerimine

Kõik Hanna^® instrumendid vastavad CE Euroopa direktiividele.
Elektri- ja elektroonikaseadmete utiliseerimine. Toodet ei tohiks käidelda olmejäätmetena. Selle asemel andke see elektri- ja elektroonikaseadmete ringlussevõtu jaoks vastavasse kogumispunkti, mis säästab loodusvarasid.

Patareide utiliseerimine. See toode sisaldab patareisid, ärge visake neid koos muude olmejäätmetega. Andke need ringlussevõtu jaoks vastavasse kogumispunkti.
Toote ja patareide nõuetekohane utiliseerimine hoiab ära potentsiaalsed negatiivsed tagajärjed keskkonnale ja inimeste tervisele. Lisateabe saamiseks võtke ühendust oma linna, kohaliku olmejäätmete käitlemise teenuse või ostukohaga.

Soovitused kasutajatele

Enne selle toote kasutamist veenduge, et see sobib täielikult teie konkreetse rakenduse ja keskkonna jaoks, kus seda kasutatakse. Mis tahes muudatused, mida kasutaja tarnitud seadmetes teeb, võivad kontrollseadme jõudlust halvendada. Teie ja kontrollseadme ohutuse huvides ärge kasutage ega hoidke seda ohtlikes keskkondades.

Garantii

HI784 Checker HC-l on tootmis- ja materjalidefektide vastu üheaastane garantii, kui seda kasutatakse ettenähtud otstarbel ja hooldatakse vastavalt juhistele. See garantii piirdub tasuta remondi või asendamisega. Garantii ei kata kahjustusi, mis on põhjustatud õnnetustest, väärkasutusest, volitamata muutmisest või ettenähtud hoolduse puudumisest. Kui on vaja hooldust, võtke ühendust oma kohaliku Hanna Instruments^® esindusega. Kui seadmel on garantii, teatage mudeli number, ostukuupäev, seerianumber ja probleemi olemus. Kui remont ei ole garantiiga kaetud, teavitatakse teid tekkinud kuludest. Kui Checker tuleb tagastada Hanna Instrumentsile, hankige kõigepealt tehnilise teeninduse osakonnalt tagastatud kauba autoriseerimisnumber (RGA) ja saatke see seejärel koos ettemakstud saatmiskuludega. Mis tahes toote saatmisel veenduge, et see on täieliku kaitse tagamiseks korralikult pakendatud.

Hanna Instruments jätab endale õiguse muuta oma toodete disaini, konstruktsiooni või välimust ilma ette teatamata.

Kõik õigused on kaitstud. Osaline või täielik reprodutseerimine on keelatud ilma autoriõiguse omaniku, Hanna Instruments Inc., Woonsocket, Rhode Island, 02895, USA kirjaliku nõusolekuta.
