Hanna Instruments HI784 - Manualul Checker pentru Amoniac Marin

Cuprins

Introducere

Vă rugăm să citiți cu atenție acest manual de instrucțiuni înainte de a utiliza colorimetrul portabil Checker®HC. Pentru mai multe informații despre Hanna Instruments și produsele noastre, vizitați www.hannainst.com sau trimiteți-ne un e-mail la sales@hannainst.com. Pentru asistență tehnică, contactați biroul local Hanna Instruments sau trimiteți-ne un e-mail la tech@hannainst.com.

Examinare Preliminară

Scoateți colorimetrul portabil Checker HC și accesoriile din materialul de ambalare și examinați-l cu atenție. Dacă aveți nevoie de informații suplimentare, vă rugăm să contactați echipa de asistență tehnică Hanna Instruments.
Fiecare HI784 este livrat într-o cutie cu inserție personalizată și este furnizat cu:

  • Kit de pornire cu reactivi pentru amoniac marin (reactivi pentru 10 teste)
  • Cuvă de probă și capac (2 buc.)
  • Pipetă de reumplere din plastic (1 buc.)
  • Baterie alcalină AAA de 1,5 V (1 buc.)
  • Manual de instrucțiuni
  • Ghid de referință rapidă

Notă: Păstrați toate materialele de ambalare până când sunteți sigur că colorimetrul portabil Checker HC funcționează corect. Orice articol deteriorat sau defect trebuie returnat în materialul de ambalare original, cu accesoriile furnizate.

Descriere Generală și Utilizare Prevăzută

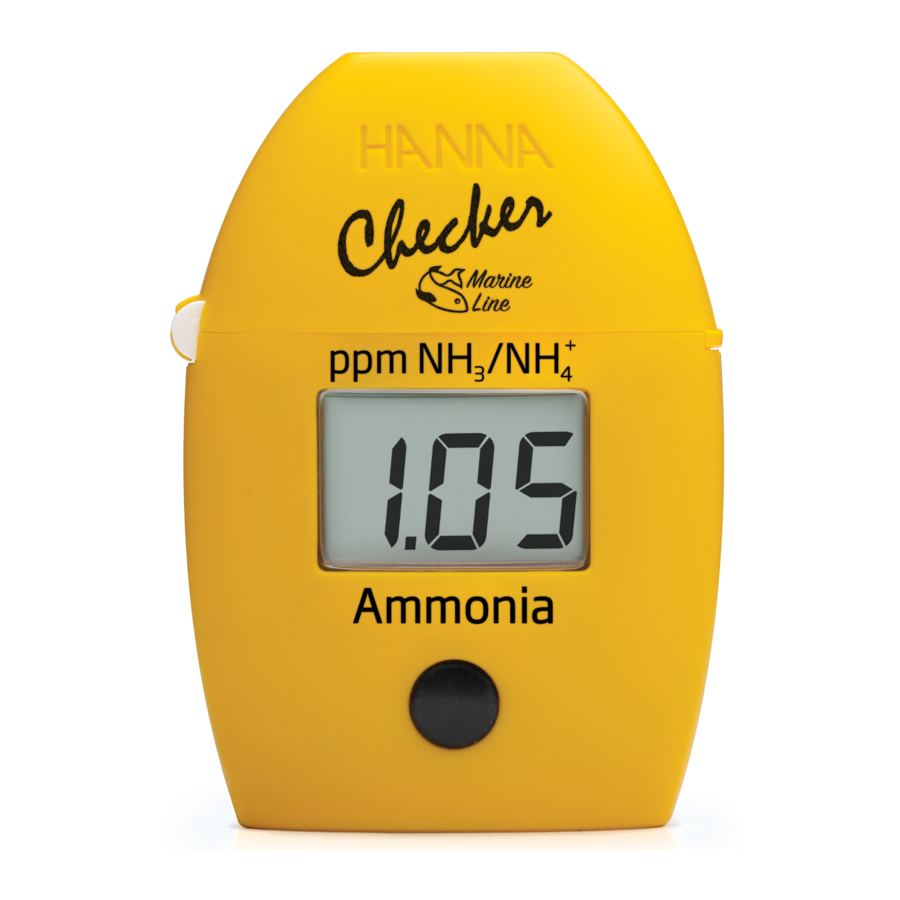

Checker-ul portabil HI784 pentru amoniac marin este proiectat pentru a determina concentrația de amoniac în acvariile cu apă sărată.
HI784 dispune de un sistem de operare cu un singur buton și este ușor de utilizat.
Ecranul LCD mare este ușor de citit, iar funcția de oprire automată asigură că bateria nu se va descărca.

Specificații

Interval 0,00 până la 2,50 ppm (mg/L) NH 3
Rezoluție 0,01 ppm (mg/L)
Precizie ±0,05 ppm ±5% din citire @ 25°C (77°F)
Sursă de lumină Diodă emițătoare de lumină @ 610 nm
Detector de lumină Celulă fotoelectrică de siliciu
Metodă Adaptare a metodei salicilatului.
Reacția dintre amoniac și amoniu și reactiv provoacă o nuanță albastru-verzuie în probă.
Mediu 0 până la 50°C (32 până la 122°F); max. 95% RH fără condensare
Cuveta de probă pregătită (probă plus reactivi) trebuie să aibă între 18 și 29°C (65 și 85°F)*.
Tip baterie Alcalină AAA de 1,5 V
Oprire automată După 10 minute de neutilizare
Dimensiuni 86,0 x 61,0 x 37,5 mm (3,4 x 2,4 x 1,5")
Greutate 64 g (2,3 oz)

* Încălziți sau răciți cuvele pregătite dacă este necesar.

Descriere Funcțională și Afișaj LCD

Descriere Funcțională și Afișaj LCD

Procedura de Măsurare

Procedura de Măsurare - Pasul 1

  1. Apăsați butonul ON/OFF (pornit/oprit) pentru a porni checker-ul. Toate segmentele vor fi afișate timp de câteva secunde, urmate de "Add" (adăugați), "C.1" cu "Press" (apăsați) clipind.
  2. Pregătirea cuvei pentru măsurătorile "C.1":
  • Utilizați pipeta pentru a umple cuva cu 10 mL de probă nereacționată.
  • Țineți flaconul picurător HI784A-0 Reagent A vertical și adăugați 14 picături în cuvă.
    Notă: Pentru rezultate optime, atingeți picurătorul pe o suprafață dură și curățați exteriorul vârfului înainte de utilizare.
  • Folosind foarfecele, deschideți un plic de HI784B-0 Reagent B de-a lungul liniei punctate. Împingeți cele două colțuri împreună pentru a face un cioc. Adăugați conținutul plicului în cuvă.
  • Înșurubați capacul pe cuvă și inversați timp de 30-45 de secunde pentru a amesteca. NU agitați viguros – acest lucru va provoca mai multe bule de aer! Pentru cea mai precisă citire, asigurați-vă că tot reactivul este dizolvat și că nu există bule vizibile. Asigurați-vă că exteriorul cuvei este uscat și curat.
  • Lăsați cuva să stea timp de 30 de secunde. Acest lucru permite disiparea completă a micro-bulelor.
  • Introduceți cuva în checker și închideți capacul.
  • Apăsați butonul ON/OFF (pornit/oprit). Când afișajul arată "Add" (adăugați), "C.2" cu "Press" (apăsați) clipind, checker-ul este zero. Scoateți cuva.
  1. Pregătirea cuvei pentru măsurătorile "C.2":
    • Desfaceți capacul cuvei. Țineți flaconul picurător HI784C-0 Reagent C vertical și adăugați 12 picături în cuvă.
    • Înlocuiți capacul și inversați cuva de 5 ori pentru a amesteca.
    • Introduceți cuva în checker și închideți capacul.
    • Apăsați și mențineți apăsat butonul ON/OFF (pornit/oprit). Afișajul va arăta numărătoarea inversă înainte de măsurare. Alternativ, așteptați 15 minute și apăsați butonul o dată pentru a măsura.
      Procedura de Măsurare - Pasul 2

      Notă: Pentru probele cu mai puțin de 1,00 ppm, reacția este completă după 10 minute. Utilizatorii pot apăsa butonul ON/OFF (pornit/oprit) în acest moment, cu 5 minute rămase pe cronometru.
    • Când cronometrul se termină, checker-ul va efectua citirea. Instrumentul afișează concentrația de amoniac/amoniu în ppm NH. Checker-ul se oprește automat la 10 minute după citire.
    • Pentru a calcula concentrația de amoniac neionizat (NH ), utilizați tabelul de conversie de pe verso.

Erori și Avertismente

Checker-ul afișează mesaje de avertizare clare atunci când apar condiții eronate și când valorile măsurate sunt în afara intervalului așteptat. Informațiile de mai jos oferă o explicație a erorilor și avertismentelor și acțiunile recomandate care trebuie întreprinse.
Light High (Lumină Ridicată): Există o cantitate excesivă de lumină ambientală care ajunge la detector. Vă rugăm să verificați pregătirea cuvei zero.
Light Low (Lumină Scăzută): Nu există suficientă lumină pentru a efectua o măsurare. Vă rugăm să verificați pregătirea cuvei zero.


Under Range (Sub Interval): Valoarea minimă a concentrației afișată clipind indică faptul că valoarea măsurată este în afara limitelor metodei. Verificați dacă proba nu conține resturi și pregătirea cuvei de probă.


Over Range (Peste Interval): Valoarea maximă a concentrației afișată clipind indică faptul că valoarea măsurată este în afara limitelor metodei. Verificați pregătirea cuvei de probă. Diluați proba și repetați măsurarea.


Battery Low (Baterie Descărcată): Nivelul bateriei este prea scăzut pentru ca checker-ul să funcționeze corect. Înlocuiți bateria cu una nouă.


Drained Battery (Baterie Consumată): Bateria este consumată și trebuie înlocuită. Înlocuiți bateria cu una nouă și reporniți checker-ul.
Erori și Avertismente

Sfaturi pentru o măsurare precisă

  • Asigurați-vă că proba nu conține resturi.
  • Țineți sticlele cu picurător complet vertical și strângeți încet pentru a asigura dimensiunea corectă a picăturii.
  • Ori de câte ori cuva este plasată în checker, aceasta trebuie să fie uscată la exterior și fără amprente, ulei și murdărie.
  • Ștergeți bine cuva cu o cârpă de curățare sau o cârpă fără scame înainte de introducere.
  • Agitarea cuvei poate genera bule, cauzând citiri mai mari. Pentru a obține măsurători precise, îndepărtați aceste bule prin rotire sau prin lovirea ușoară a cuvei.
  • Nu lăsați proba reacționată să stea prea mult timp după ce reactivul a fost adăugat, deoarece acuratețea va fi afectată.
  • Aruncați proba imediat după ce citirea a fost efectuată sau sticla s-ar putea păta permanent.
  • Pregătiți cuva de probă imediat după colectarea probei din rezervor. Amoniacul este volatil și se va disipa dacă este depozitat într-o sticlă înainte de analiză, cauzând măsurători scăzute.

Calcularea amoniacului toxic neionizat
Această metodă măsoară NH 3 / NH +4 . Pentru a determina porțiunea toxică de NH 3 , utilizați tabelul pentru a determina procentul de NH 3 toxic. Nivelurile de NH 3 toxic mai mari de 0,01 ppm au un efect negativ asupra peștilor. Multiplicați amoniacul total (NH 3 / NH +4 ) cu procentul de amoniac neionizat din tabel pentru a determina amoniacul toxic neionizat.

Exemplu: pH 8.0, Temperatură: 24°C (75°F), NH 3 / NH +4 1.00 ppm
Amoniac toxic neionizat: 1.00 ppm x (5.0% ÷ 100 )= 0.05 ppm

Procentul de amoniac neionizat (NH 3)

pH 21°C (70°F) 24°C (75°F) 26°C (79°F) 29°C (84°F)
7.6 1.7 2.1 2.4 2.9
7.8 2.6 3.2 3.7 4.5
8.0 4.1 5.0 5.8 7.0
8.2 6.3 7.7 8.8 11
8.4 9.7 12 13 16
8.6 15 17 20 23
8.8 21 25 28 32

Înlocuirea bateriei


Pentru a economisi bateria, checker-ul se oprește după 10 minute de neutilizare.
O baterie nouă durează minimum 5000 de măsurători. Când bateria este descărcată, instrumentul afișează "bAd" apoi "bAt" și se oprește.
Pentru a înlocui bateria, urmați pașii următori:

  1. Apăsați și mențineți apăsat butonul ON/OFF (pornit/oprit) pentru a opri checker-ul.
  2. Întoarceți instrumentul cu susul în jos și utilizați o șurubelniță pentru a desfaceți șurubul și scoateți capacul bateriei.
  3. Scoateți bateria veche, înlocuiți-o cu o baterie AAA nouă de 1,5 V, introducând mai întâi capătul negativ.
  4. Puneți la loc capacul bateriei, fixați și strângeți șurubul.

Accesorii

Seturi de reactivi
HI784-25 Reactivi pentru 25 de teste de amoniac marin
Alte accesorii
HI784-11 Kit standard certificat pentru amoniac marin
HI731315 Cuvă de sticlă și capac pentru colorimetrele Checker ® HC (2 buc.)
HI731318 Cârpă pentru ștergerea cuvelor (4 buc.)
HI740028P Set baterie AAA de 1,5 V (12 buc.)
HI740157P Pipetă de transfer (20 buc.)
HI93703-50 Soluție de curățare a cuvelor, 230 mL

Certificare

Toate instrumentele Hanna® sunt conforme cu Directivele Europene CE.
Eliminarea echipamentelor electrice și electronice. Produsul nu trebuie tratat ca deșeu menajer. În schimb, predați-l la punctul de colectare corespunzător pentru reciclarea echipamentelor electrice și electronice, care va conserva resursele naturale.

Eliminarea bateriilor uzate. Acest produs conține baterii, nu le aruncați împreună cu alte deșeuri menajere. Predați-le la punctul de colectare corespunzător pentru reciclare.
Asigurarea eliminării corecte a produsului și a bateriei previne potențialele consecințe negative asupra mediului și a sănătății umane. Pentru mai multe informații, contactați orașul dvs., serviciul local de eliminare a deșeurilor menajere sau locul de achiziție.

Recomandări pentru utilizatori

Înainte de a utiliza acest produs, asigurați-vă că este pe deplin adecvat pentru aplicația dvs. specifică și pentru mediul în care este utilizat. Orice modificare introdusă de utilizator la echipamentul furnizat poate degrada performanța checker-ului. Pentru siguranța dumneavoastră și a checker-ului, nu îl utilizați sau depozitați în medii periculoase.

Garanție

HI784 Checker HC este garantat pentru o perioadă de un an împotriva defectelor de fabricație și materiale atunci când este utilizat în scopul propus și întreținut conform instrucțiunilor. Această garanție se limitează la repararea sau înlocuirea gratuită. Daunele cauzate de accidente, utilizare abuzivă, manipulare sau lipsa întreținerii prescrise nu sunt acoperite. Dacă este necesară service, contactați biroul local Hanna Instruments®. Dacă este în garanție, raportați numărul modelului, data achiziției, numărul de serie și natura problemei. Dacă reparația nu este acoperită de garanție, veți fi notificat cu privire la costurile suportate. Dacă checker-ul trebuie returnat la Hanna Instruments, obțineți mai întâi un număr de Autorizare de Returnare a Mărfurilor (RGA) de la departamentul de Service Tehnic și apoi trimiteți-l cu costurile de transport plătite în avans. Când expediați orice produs, asigurați-vă că este ambalat corespunzător pentru o protecție completă.

Hanna Instruments își rezervă dreptul de a modifica designul, construcția sau aspectul produselor sale fără notificare prealabilă.

Toate drepturile sunt rezervate. Reproducerea integrală sau parțială este interzisă fără consimțământul scris al proprietarului drepturilor de autor, Hanna Instruments Inc., Woonsocket, Rhode Island, 02895, SUA.
