EELUURING

Eemaldage seade pakkematerjalist ja kontrollige hoolikalt, et transpordi käigus ei oleks tekkinud kahjustusi. Kahjustuste korral teavitage oma edasimüüjat.

Iga ioonspetsiifiline mõõtur tarnitakse koos:

9V patarei
Kaks prooviküvetti ja korki
Üks transpordikork

Märkus: Hoidke kogu pakkematerjal alles, kuni seadme korrektses funktsioneerimises on veendutud. Defektne toode tuleb tagastada originaalpakendis.

ÜLDINE KIRJELDUS

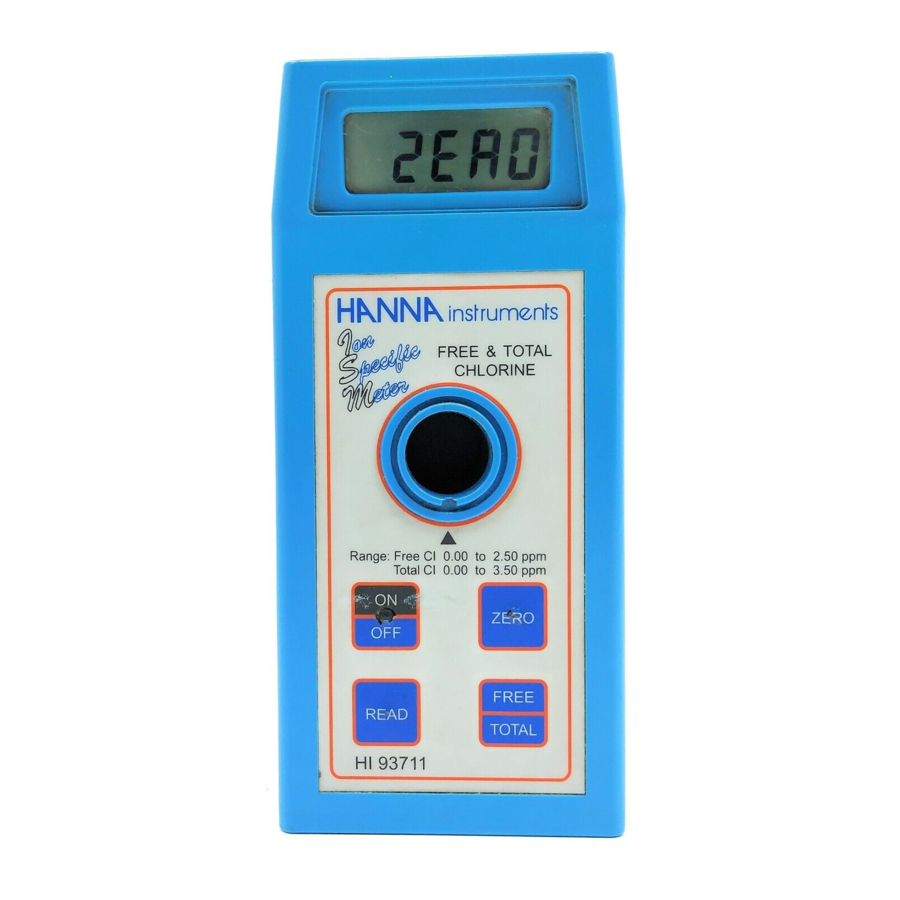

HI 93711 mõõtur mõõdab vaba ja kogu kloori (Cl₂) sisaldust vees ja reovees.
Mõõtur kasutab eksklusiivset positiivse lukustussüsteemi, et tagada küveti asetus mõõtekambris iga kord samas kohas.
Reagendid on vedelal ja pulbrilisel kujul ning neid tarnitakse pudelites ja pakendites. Reagendi kogus on täpselt doseeritud, et tagada maksimaalne korratavus.
Ekraanikoodid aitavad kasutajat rutiinsete toimingute sooritamisel.
Mõõturitel on automaatse väljalülitamise funktsioon, mis lülitab seadme välja pärast 10-minutilist mittekasutamist.

SPETSIFIKATSIOONID

Vahemik	Vaba Cl₂ 0,00 kuni 2,50 mg/L
Vahemik	Kogu Cl₂ 0,00 kuni 3,50 mg/L
Resolutsioon	0,01 mg/L
Täpsus	±0,03 mg/L ± 3% näidust
Tüüpiline EMC hälve	±0,01 mg/L
Valgusallikas	Valgusdiood @ 555 nm
Meetod	EPA soovitatud DPD meetodi 330.5 kohandamine. Kloori ja DPD reagendi vaheline reaktsioon põhjustab proovis roosa varjundi.
Valgusdetektor	Räni fotokell
Keskkond	0 kuni 50°C (32 kuni 122°F); max 95% RH mittekondenseeruv
Patarei tüüp/eluiga	1 x 9 volti/40 tundi
Automaatne väljalülitus	Pärast 10-minutilist mittekasutamist
Mõõtmed	80 x 83 x 46 mm (7,1 x 3,3 x 1,8")
Kaal	290 g (10 untsi).

VAJALIKUD REAGENDID

PULBER:
Kood	Ühik	Kirjeldus	Kogus
HI 93701-0	Vaba Cl₂	DPD	1 pakend
HI 93711-0	Kogu Cl₂	DPD	1 pakend
VEDELIK:
Kood	Ühik	Kirjeldus	Kogus
HI 93701A-T	Vaba ja kogu Cl₂	DPD1 indikaator	3 tilka
HI 93701B-T	Vaba ja kogu Cl₂	DPD1 puhver	3 tilka
HI 93701C	Ainult kogu Cl₂	DPD3 lahus	1 tilk

EKRAANIKOODIDE JUHEND

	See näitab, et mõõtur on valmisolekus ja nullimist saab teostada.
	Proovide võtmine on pooleli. See teade ilmub iga kord, kui mõõtur mõõtmist teostab.
	See näitab, et mõõtur on nullitud olekus ja mõõtmist saab teostada.
	Nullnäitu ei võetud. Sisestage proov enne reagendi lisamist ja vajutage ZERO (null).
	Vahemikust väljas. Vilkuv "0.00" näitab, et proov neelab vähem valgust kui nullreferents. Kontrollige protseduuri ja veenduge, et kasutate referentsi (null) ja mõõtmise jaoks sama küvetti.
	Üle vahemiku. Vilkuv väärtus, mis on kõrgem kui maksimaalne loetav kontsentratsioon (vt spetsifikatsioonid), näitab, et proov neelab liiga palju valgust, mis tähendab, et kontsentratsioon on liiga kõrge. Lahjendage proovi.
	Valgus üle vahemiku. Küvetti ei ole õigesti sisestatud ja detektorini jõuab liigne ümbritsev valgus. Kui kate on korralikult paigaldatud, võtke ühendust oma edasimüüja või lähima Hanna klienditeeninduskeskusega.
	Valgus alla vahemiku. Nullproov on korralikuks nullimiseks liiga tume. Kui see nii ei ole, võtke ühendust oma edasimüüja või lähima Hanna klienditeeninduskeskusega.
	"V" näitab, et aku pinge on madal ja aku tuleb välja vahetada.
	See näitab, et aku on tühi ja see tuleb välja vahetada. Märkus: kui see näidik kuvatakse, lukustub mõõtur. Taaskäivitamiseks vahetage aku.

KASUTUSJUHEND

MÕÕTMISE PROTSEDUUR

Lülitage mõõtur sisse, vajutades ON/OFF (sisse/välja).
Kui LCD-ekraanil kuvatakse "- - -", on see valmis.
Valige vaba või kogu kloor, vajutades FREE/TOTAL (vaba/kogu). Paremas nurgas kuvatakse "I" või "C", mis tähistab vastavalt vaba või kogu kloori.
Täitke küvett kuni märgini 10 ml reageerimata prooviga ja pange kork peale.
Asetage küvett hoidikusse ja veenduge, et korgi sälk on kindlalt soones.
Vajutage ZERO (null) ja ekraanile ilmub "SIP".
Oodake mõni sekund ja ekraanil kuvatakse "-0.0-".
Nüüd on mõõtur nullitud ja mõõtmiseks valmis.
Eemaldage küvett

Pulberreagentide protseduur

Lisage küvetti spetsiifiline testreagent:
Vaba kloor: 1 pakend DPD vaba kloori reagenti

Kogu kloor: 1 pakend DPD kogu kloori reagenti.
Pange kork peale ja loksutage õrnalt 20 sekundit (või 2 minutit merevee analüüsi korral).
Asetage küvett tagasi hoidikusse ja veenduge, et korgi sälk on kindlalt soones.
Oodake 1 minut vaba kloori korral või 2 minutit ja 30 sekundit kogu kloori korral ning seejärel vajutage READ (loe). Mõõtmiste ajal kuvatakse ekraanil "SIP".
Seade kuvab kontsentratsiooni otse vedelkristallekraanil mg/L vaba või kogu kloori kohta.

Vedelreagentide protseduur

Lisage tühja küvetti 3 tilka HI 93701A-T DPD1 indikaatorit, 3 tilka HI 93701B-T DPD1 puhvrit ja ainult kogu kloori mõõtmise korral lisage ka 1 tilk HI 93701C DPD lahust. Segage õrnalt, et seguneks, ja lisage kohe 10 ml reageerimata proovi. Pange kork peale ja loksutage uuesti õrnalt.
Asetage küvett tagasi seadmesse.
Oodake 1 minut vaba kloori korral või 2 minutit ja 30 sekundit kogu kloori korral ning seejärel vajutage READ (loe). Mõõtmiste ajal kuvatakse ekraanil "SIP".
Seade kuvab kontsentratsiooni otse vedelkristallekraanil mg/L vaba või kogu kloori kohta.

Märkus: vaba ja kogu kloori tuleb mõõta eraldi värskete reageerimata proovidega, järgides ülaltoodud protseduuri, kui mõlemat väärtust on vaja.

SEGADUSED

Segadust võivad põhjustada:
Broom Jood
Fluor Osoon
Oksüdeerunud mangaan ja kroom

Aluselisus üle 250 mg/L või happelisus üle 150 mg/L ei arenda usaldusväärselt täielikku värvikogust või see võib kiiresti tuhmuda. Selle lahendamiseks neutraliseerige proov lahjendatud HCl või NaOH-ga.

Kui vee karedus on suurem kui 500 mg/L CaCO₃, loksutage proovi pärast pulberreagendi lisamist umbes 1 minut.

NÕUANDED TÄPSEKS MÕÕTMISEKS

Parima täpsuse tagamiseks tuleb testimise ajal hoolikalt järgida allpool loetletud juhiseid.

Ärge puudutage küveti seinu kätega.
Sammude nullimine ja mõõtmine ajal samade tingimuste säilitamiseks on vaja küvett sulgeda, et vältida saastumist.
Ärge laske testproovil pärast reagendi lisamist liiga kaua seista, vastasel juhul kaotate täpsuse.
Kui küvett asetatakse mõõtekambrisse, peab see olema täiesti vaba sõrmejälgedest, õlist või mustusest. Enne sisestamist pühkige seda põhjalikult tootega HI 731318 või kiuvaba lapiga.
Oluline on, et proov ei sisaldaks prahti. See rikuks näidud.
Võimalik on võtta mitu näitu järjest, kuid on soovitatav võtta iga proovi jaoks nullnäit ja kasutada nullimiseks ja mõõtmiseks sama küvetti.
Oluline on proov kohe pärast näidu võtmist ära visata, sest klaas võib jäädavalt määrduda.
Küveti loksutamine võib tekitada proovis mullid, mis põhjustavad kõrgemaid näite. Täpsete mõõtmiste saamiseks eemaldage sellised mullid keerutades või õrnalt viaali koputades.
Kõik selles juhendis toodud reaktsiooniajad on viidatud temperatuurile 20°C (68°F). Rusikareeglina tuleks neid kahekordistada temperatuuril 10°C (50°F) ja poolitada temperatuuril 30°C (86°F).

TARVIKUD

REAGENTIDE KOMPLEKTID
HI 93701-01	Reagendid 100 vaba kloori testi jaoks (pulber)
HI 93701-03	Reagendid 300 vaba kloori testi jaoks (pulber)
HI 93711-01	Reagendid 100 kogu kloori testi jaoks (pulber)
HI 93711-03	Reagendid 300 kogu kloori testi jaoks (pulber)
HI 93701-T	Reagendid 300 kloori testi jaoks (vedelik)
MUUD TARVIKUD
HI 710009	Sinine kummikaitse
HI 710010	Oranž kummikaitse
HI 721310	9V patarei (10 tk)
HI 731318	Paber küvettide pühkimiseks (4 tk)
HI 731321	Klaasküvetid (4 tk)
HI 731325	Küvettide korgid (4 tk)
HI 93703-50	Küvettide puhastuslahus (230 ml).
