Hanna Instruments HI 93711 - Handleiding voor Vrij & Totaal Chloor ISM

Inhoud

VOORAFGAAND ONDERZOEK

Verwijder het instrument uit het verpakkingsmateriaal en onderzoek het zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen schade is ontstaan. Als er schade is, neem dan contact op met uw dealer.

Elke Ion Specifieke Meter wordt compleet geleverd met:

  • 9V-batterij
  • Twee monstercuvetten en doppen
  • Eén transportdop

Opmerking: Bewaar al het verpakkingsmateriaal totdat is vastgesteld dat het instrument correct functioneert. Elk defect artikel moet in de originele verpakking worden geretourneerd.

ALGEMENE BESCHRIJVING

Apparaat Overzicht

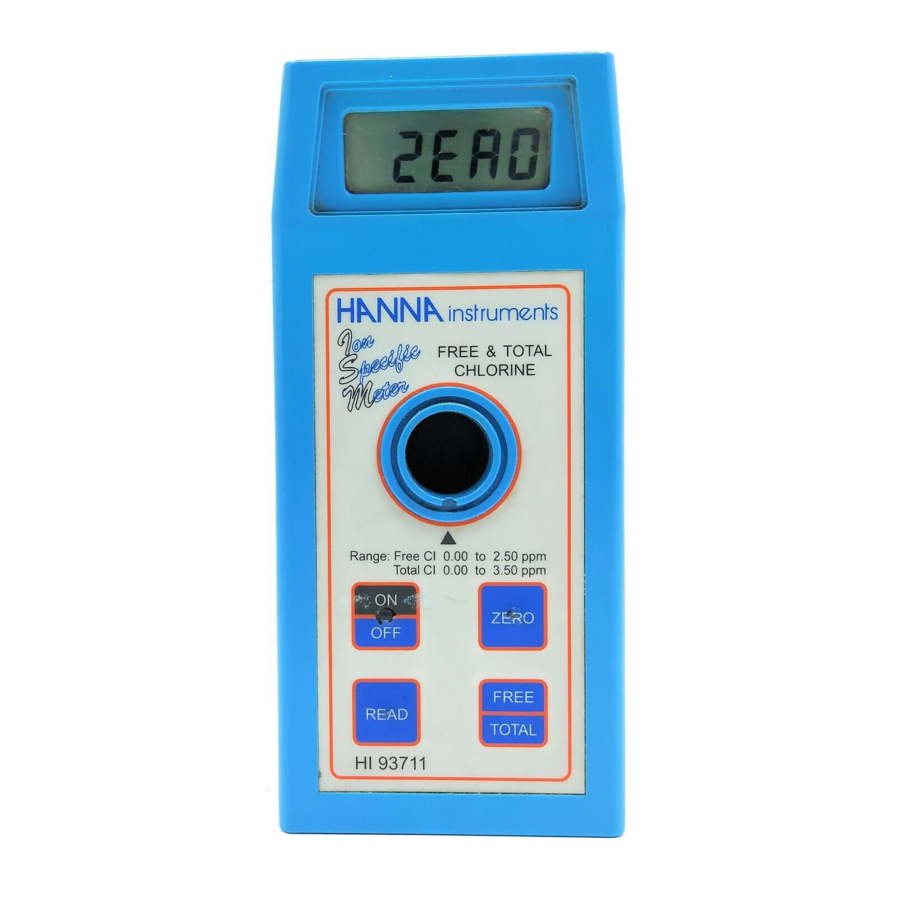

De HI 93711 meter meet het vrije en totale chloorgehalte (Cl2) in water en afvalwater.
De meter maakt gebruik van een exclusief positief vergrendelingssysteem om ervoor te zorgen dat de cuvet elke keer op dezelfde plaats zit wanneer deze in de meetcel wordt geplaatst.
De reagentia zijn in vloeibare en poedervorm en worden geleverd in flessen en in zakjes. De hoeveelheid reagens is nauwkeurig gedoseerd om maximale herhaalbaarheid te garanderen.
Displaycodes helpen de gebruiker bij routinehandelingen.
De meters hebben een automatische uitschakelfunctie die het instrument na 10 minuten inactiviteit uitschakelt.

SPECIFICATIES

Bereik Vrij Cl2 0,00 tot 2,50 mg/L
Totaal Cl2 0,00 tot 3,50 mg/L
Resolutie 0,01 mg/L
Nauwkeurigheid ±0,03 mg/L ± 3% van de meting
Typische EMC-afwijking ±0,01 mg/L
Lichtbron Light Emitting Diode @ 555 nm
Methode Aanpassing van de door EPA aanbevolen DPD-methode 330.5. De reactie tussen het chloor en het DPD-reagens veroorzaakt een roze tint in het monster.
Lichtdetector Siliconen fotocel
Omgeving 0 tot 50°C (32 tot 122°F);
max. 95% RV niet-condenserend
Batterijtype/-levensduur 1 x 9 volt/40 uur
Automatische uitschakeling Na 10 minuten inactiviteit
Afmetingen 80 x 83 x 46 mm (7,1 x 3,3 x 1,8")
Gewicht 290 g (10 oz.).

VEREISTE REAGENTIA

POEDER:
Code Eenheid Omschrijving Hoeveelheid
HI 93701-0 Vrij Cl2 DPD 1 zakje
HI 93711-0 Totaal Cl2 DPD 1 zakje
VLOEISTOF:
Code Eenheid Omschrijving Hoeveelheid
HI 93701A-T Vrij en Totaal Cl2 DPD1 indicator 3 druppels
HI 93701B-T Vrij en Totaal Cl2 DPD1 buffer 3 druppels
HI 93701C Alleen Totaal Cl2 DPD3 oplossing 1 druppel

DISPLAYCODE GIDS

Dit geeft aan dat de meter in een gereedstaande toestand is en dat er genulmeting kan worden uitgevoerd.
Bezig met bemonsteren. Deze prompt verschijnt telkens wanneer de meter een meting uitvoert.
Dit geeft aan dat de meter in een genulde toestand is en dat er een meting kan worden uitgevoerd.
Er is geen nulmeting uitgevoerd. Plaats een monster voordat u reagens toevoegt en druk op ZERO (NUL).
Beneden bereik. Een knipperende "0.00" geeft aan dat het monster minder licht absorbeert dan de nreferentie. Controleer de procedure en zorg ervoor dat u dezelfde cuvet gebruikt voor referentie (nul) en meting.
Boven bereik. Een knipperende waarde die hoger is dan de maximaal leesbare concentratie (zie specificaties) geeft aan dat het monster te veel licht absorbeert, wat betekent dat de concentratie te hoog is. Verdun het monster.
Te veel licht. De cuvet is niet correct geplaatst en er bereikt te veel omgevingslicht de detector. Als de afdekking correct is geïnstalleerd, neem dan contact op met uw dealer of het dichtstbijzijnde Hanna Customer Service Center.
Te weinig licht. Het nulmonster is te donker voor een goede nulmeting. Als dit niet het geval is, neem dan contact op met uw dealer of het dichtstbijzijnde Hanna Customer Service Center.
De "V" geeft aan dat de batterijspanning laag wordt en dat de batterij moet worden vervangen.
Dit geeft aan dat de batterij leeg is en moet worden vervangen.
Opmerking: zodra deze indicatie wordt weergegeven, wordt de meter vergrendeld. Vervang de batterij om opnieuw te starten.

OPERATIONELE GIDS

MEETPROCEDURE

  • Schakel de meter in door op ON/OFF (AAN/UIT) te drukken.
  • Wanneer de LCD "- - -" weergeeft, is deze klaar.
  • Selecteer vrij of totaal Chloor door op FREE/TOTAL (VRIJ/TOTAAL) te drukken. Een "I" of een "C" verschijnt in de rechterhoek om respectievelijk vrij of totaal chloor aan te geven.
    MEETPROCEDURE - Stap 1
  • Vul de cuvet met 10 mL niet-gereageerd monster, tot aan de markering, en plaats de dop terug.
    MEETPROCEDURE - Stap 2 - Vul de cuvet
  • Plaats de cuvet in de houder en zorg ervoor dat de inkeping op de dop goed in de groef zit.
    MEETPROCEDURE - Stap 3 - Plaats de cuvet
  • Druk op ZERO (NUL) en "SIP" verschijnt op het display.
    MEETPROCEDURE - Stap 4 - Druk op ZERO
  • Wacht een paar seconden en het display toont "-0.0-".
    Nu is de meter genuld en klaar voor meting.
  • Verwijder de cuvet

Poederreagentia procedure

  • Voeg het specifieke testreagens toe aan de cuvet:
    Vrij Chloor: 1 zakje DPD Vrij Chloor reagens

    Totaal Chloor: 1 zakje DPD Totaal Chloor reagens.
  • Plaats de dop terug en schud zachtjes gedurende 20 seconden (of 2 minuten in geval van zeewateranalyse).
  • Plaats de cuvet terug in de houder en zorg ervoor dat de inkeping op de dop goed in de groef zit.
    Poederreagentia procedure - Stap 1
  • Wacht 1 minuut in geval van Vrij Chloor of 2 minuten en 30 seconden in geval van Totaal Chloor en druk vervolgens op READ (LEZEN). Het display toont "SIP" tijdens metingen.
    Poederreagentia procedure - Stap 2
  • Het instrument geeft de concentratie direct weer in mg/L Vrij of Totaal Chloor op het Liquid Crystal Display.

Vloeibare reagentia procedure

  • Voeg aan een lege cuvet 3 druppels HI 93701A-T DPD1 indicator, 3 druppels HI 93701B-T DPD1 buffer toe en alleen in geval van Totaal Chloor meting voegt u ook 1 druppel HI 93701C DPD oplossing toe. Zwenk zachtjes om te mengen en voeg onmiddellijk 10 mL niet-gereageerd monster toe. Plaats de dop terug en schud opnieuw zachtjes.
    Vloeibare reagentia procedure - Stap 1
  • Plaats de cuvet terug in het instrument.
  • Wacht 1 minuut in geval van Vrij Chloor of 2 minuten en 30 seconden in geval van Totaal Chloor en druk vervolgens op READ (LEZEN). Het display toont "SIP" tijdens metingen.
    Vloeibare reagentia procedure - Stap 3
  • Het instrument geeft de concentratie direct weer in mg/L Vrij of Totaal Chloor op het Liquid Crystal Display.

Opmerking: vrij en totaal chloor moeten afzonderlijk worden gemeten met verse, niet-gereageerde monsters volgens de bovenstaande procedure als beide waarden worden gevraagd.

INTERFERENTIES

Interferentie kan worden veroorzaakt door:
Broom Jodium
Fluor Ozon
Geoxideerd mangaan en chroom

Alkaliteit boven 250 mg/L of zuurgraad boven 150 mg/L zal niet betrouwbaar de volledige hoeveelheid kleur ontwikkelen of deze kan snel vervagen. Om dit op te lossen, neutraliseert u het monster met verdund HCl of NaOH.

In het geval van water met een hardheid groter dan 500 mg/L CaCO3, schudt u het monster ongeveer 1 minuut na het toevoegen van het poederreagens.

TIPS VOOR EEN NAUWKEURIGE METING

De onderstaande instructies moeten tijdens het testen zorgvuldig worden opgevolgd om de beste nauwkeurigheid te garanderen.

  • Raak de cuvetwanden niet aan met uw handen.
  • Om dezelfde omstandigheden te handhaven tijdens de nulstelling en de meetfasen, is het noodzakelijk om de cuvet te sluiten om contaminatie te voorkomen.
  • Laat het testmonster niet te lang staan nadat het reagens is toegevoegd, anders gaat de nauwkeurigheid verloren.
  • Wanneer de cuvet in de meetcel wordt geplaatst, moet deze volledig vrij zijn van vingerafdrukken, olie of vuil. Veeg het voor het inbrengen grondig af met HI 731318 of een pluisvrije doek.
  • Het is belangrijk dat het monster geen vuil bevat. Dit zou de metingen verstoren.
  • Het is mogelijk om meerdere metingen achter elkaar uit te voeren, maar het wordt aanbevolen om voor elk monster een nulmeting uit te voeren en dezelfde cuvet te gebruiken voor nulstelling en meting.
  • Het is belangrijk om het monster onmiddellijk na het aflezen weg te gooien, omdat het glas permanent bevlekt kan raken.
  • Het schudden van de cuvet kan bellen in het monster genereren, wat hogere metingen veroorzaakt. Om nauwkeurige metingen te verkrijgen, verwijdert u dergelijke bellen door te wervelen of door zachtjes op het flesje te tikken.
  • Alle reactietijden die in deze handleiding worden vermeld, verwijzen naar 20°C (68°F). Als algemene regel geldt dat ze moeten worden verdubbeld bij 10°C (50°F) en gehalveerd bij 30°C (86°F).

ACCESSOIRES

REAGENTIA SETS
HI 93701-01 Reagentia voor 100 vrije chloortests (poeder)
HI 93701-03 Reagentia voor 300 vrije chloortests (poeder)
HI 93711-01 Reagentia voor 100 totale chloortests (poeder)
HI 93711-03 Reagentia voor 300 totale chloortests (poeder)
HI 93701-T Reagentia voor 300 chloortests (vloeistof)
ANDERE ACCESSOIRES
HI 710009 Blauwe rubberen hoes
HI 710010 Oranje rubberen hoes
HI 721310 9V batterij (10 stuks)
HI 731318 Doekje voor het afvegen van cuvetten (4 stuks)
HI 731321 Glazen cuvetten (4 stuks)
HI 731325 Doppen voor cuvetten (4 stuks)
HI 93703-50 Cuvetten reinigingsoplossing (230 mL).
