Hanna Instruments HI96738 - Chlorine Dioxide ISM Manual

Lees deze handleiding zorgvuldig door voordat u het instrument gebruikt.

Voor meer informatie over Hanna Instruments en onze producten, bezoek www.hannainst.com.

Neem voor technische ondersteuning contact op met uw lokale Hanna Instruments-kantoor of stuur een e-mail naar tech@hannainst.com

Vind uw lokale Hanna Instruments-kantoor op www.hannainst.com

VOORAFGAAND ONDERZOEK

Onderzoek dit product zorgvuldig. Zorg ervoor dat het instrument niet beschadigd is. Als er tijdens de verzending schade is ontstaan, neem dan contact op met uw lokale Hanna Instruments-kantoor.

Elke HI96738 Ion Selective Meter wordt compleet geleverd met:

• Sample Cuvetten en Doppen (2 stuks)
• 9V Batterij
• Handleiding
• Kwaliteitscertificaat

Let op: Bewaar al het verpakkingsmateriaal totdat u zeker weet dat het instrument correct werkt. Elk defect artikel moet in de originele verpakking worden geretourneerd.

Voor meer details over reserveonderdelen en accessoires zie "Accessoires".

SPECIFICATIES

FUNCTIONELE BESCHRIJVING

1. GLP/ toets: druk om de GLP-modus te openen. Druk in de kalibratiemodus om de datum en tijd te bewerken.
2. CAL CHECK toets: druk om de validatie van de meter uit te voeren, of houd drie seconden ingedrukt om de kalibratiemodus te openen.
3. ZERO/CFM toets: druk om de meter op nul te zetten voorafgaand aan de meting, om bewerkte waarden te bevestigen of om de fabrieksinstellingen te herstellen.
4. READ toets: Druk in de meetmodus om een ​​meting te doen. Druk in de GLP-modus om het volgende scherm te bekijken.
5. ON/OFF toets: om de meter aan en uit te zetten.
6. Liquid Crystal Display (LCD)
7. Cuvette uitlijn indicator
8. Cuvettehouder

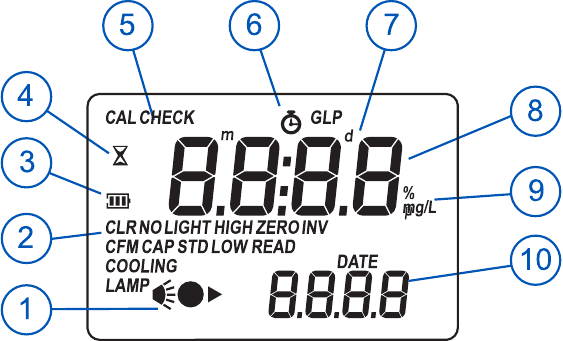

BESCHRIJVING VAN DISPLAYELEMENTEN

1. Het meetschema (lamp, cuvette, detector) verschijnt tijdens verschillende fasen van nul- of meting
2. Foutmeldingen en waarschuwingen
3. Het batterijpictogram geeft de laadstatus van de batterij aan
4. Het zandloperpictogram verschijnt wanneer er een interne controle wordt uitgevoerd
5. Statusberichten
6. De chronometer verschijnt wanneer de reactietimer loopt
7. De maand-, dag- en datumpictogrammen verschijnen wanneer een datum wordt weergegeven
8. Viercijferig hoofdweergave
9. Meeteenheden
10. Viercijferige secundaire weergave

MEETPROCEDURE

Meting

1. Schakel de meter in door op ON/OFF te drukken.
2. Wanneer de zoemer kort klinkt en het LCD streepjes weergeeft, is de meter klaar. De knipperende "ZERO" (Nul) geeft aan dat het instrument eerst op nul moet worden gezet.

3. Vul twee maatcilinders (#1 & #2) tot de 25 mL-markering met het monster.

4. Voeg 0.5 mL HI93738A-0 Reagens A toe aan elke cilinder (#1 & #2), sluit ze en keer ze meerdere keren om te mengen.

5. Voeg de inhoud van één zakje HI93738B-0 Reagens B toe aan slechts één van de twee cilinders (#1), sluit deze en keer deze meerdere keren om te mengen. Dit is de blanco.

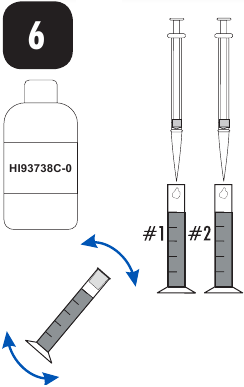

6. Voeg precies 0.5 mL HI93738C-0 Reagens C toe aan elke cilinder (#1 & #2), sluit ze en keer ze meerdere keren om te mengen.

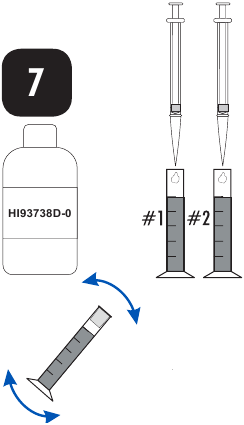

7. Voeg 0.5 mL HI93738D-0 Reagens D toe aan elke cilinder (#1 & #2), sluit ze en keer ze meerdere keren om te mengen. Cilinder 2 is het monster.

8. Vul een cuvette tot de 10 mL-markering met blanco (#1) en plaats de dop terug.

9. Plaats de blanco (#1) in de houder en zorg ervoor dat de inkeping op de dop stevig in de groef zit.

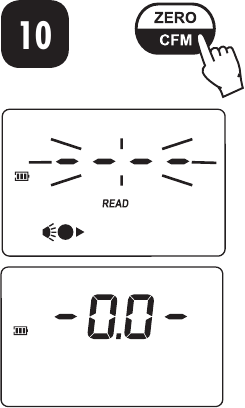

10. Druk op ZERO/CFM (Nul/CFM) en de lamp-, cuvette- en detectorpictogrammen verschijnen op het display, afhankelijk van de meetfase. Na enkele seconden toont het display "-0.0-". De meter is nu op nul gezet en klaar voor de meting.

11. Vul een cuvette tot de 10 mL-markering met het gereageerde monster (#2) en plaats de dop terug.

12. Plaats het monster in het instrument en zorg ervoor dat de inkeping op de dop stevig in de groef zit.

13. Druk op READ (Lezen) en het display toont de lamp-, cuvette- en detectorpictogrammen, afhankelijk van de meetfase. Aan het einde van de meting geeft het instrument direct de concentratie in mg/L chloordioxide weer op het LCD.


MONSTERNAMEPROCEDURE

Het wordt aanbevolen om chloordioxide-monsters onmiddellijk na de verzameling te analyseren. Chloordioxide-monsters moeten worden bewaard in donkere, glazen flessen met stop, met minimale kopruimte. Overmatige hitte (meer dan 25°C / 78°F), agitatie en blootstelling aan licht moeten worden vermeden.

INTERFERENTIES

Interferentie kan worden veroorzaakt door sterke oxidatiemiddelen.

FOUTEN EN WAARSCHUWINGEN

Bij nulmeting

Light High (Licht hoog): Er is te veel licht om een meting uit te voeren. Controleer de voorbereiding van de nulcuvette.

Light Low (Licht laag): Er is niet genoeg licht om een meting uit te voeren. Controleer de voorbereiding van de nulcuvette.

No Light (Geen licht): Het instrument kan het lichtniveau niet aanpassen. Controleer of het monster geen vuil bevat.

Bij monster uitlezing

Inverted cuvettes (Omgekeerde cuvetten): Het monster en de nulcuvette zijn omgekeerd.

Zero (Nul): Er is geen nulmeting uitgevoerd. Volg de instructies van de meetprocedure voor het op nul zetten van de meter.

Under range (Onder bereik): Een knipperende "0.00" geeft aan dat het monster minder licht absorbeert dan de nulreferentie. Controleer de procedure en zorg ervoor dat u dezelfde cuvette gebruikt voor referentie (nul) en meting.

Over Range (Over bereik): Een knipperende waarde van de maximale concentratie duidt op een overschrijding van het bereik. De concentratie van het monster ligt buiten het geprogrammeerde bereik: verdun het monster en voer de test opnieuw uit.

Tijdens kalibratieprocedure

Standard Low (Standaard laag): De standaardmeting is lager dan verwacht.

Standard High (Standaard hoog): De standaardmeting is hoger dan verwacht.

Andere fouten en waarschuwingen

Cap error (Dop fout): Verschijnt wanneer er extern licht in de analyse cel komt. Zorg ervoor dat de cuvette dop aanwezig is.

Cooling lamp (Lamp koelt af): Het instrument wacht tot de lamp is afgekoeld.

Battery low (Batterij bijna leeg): De batterij moet binnenkort worden vervangen.

Dead battery (Batterij leeg): Dit geeft aan dat de batterij leeg is en moet worden vervangen. Zodra deze indicatie wordt weergegeven, wordt de normale werking van het instrument onderbroken. Vervang de batterij en start de meter opnieuw.

ACCESSOIRES

VALIDATIE- EN KALIBRATIEPROCEDURES

Valideer of kalibreer het instrument niet met andere standaardoplossingen dan de Hanna Instruments CAL Check™ standaarden, anders worden er onjuiste resultaten verkregen.

Voor nauwkeurige validatie- en kalbratieresultaten, voert u de tests uit bij kamertemperatuur (18 tot 25°C; 64,5 tot 77,0°F).

Gebruik de Hanna Instruments CAL Check™ cuvetten (zie "Accessoires") om instrumenten te valideren of kalibreren.

Validatie

1. Schakel de meter in door op ON/OFF (Aan/Uit) te drukken.
2. Wanneer de zoemer kort klinkt en het LCD-scherm streepjes weergeeft, is de meter klaar.
3. Plaats de CAL Check™ Standaard HI96738-11 Cuvet A in de houder en zorg ervoor dat de inkeping op de dop stevig in de groef zit.

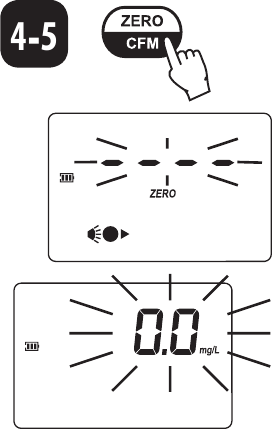

4. Druk op ZERO/CFM (Nul/Bevestigen) en de lamp-, cuvet- en detectorpictogrammen verschijnen op het display, afhankelijk van de meetfase.

5. Na een paar seconden toont het display "-0.0-". De meter is nu op nul gezet en klaar voor validatie.
6. Verwijder de cuvet.
7. Plaats de CAL Check™ Standaard HI96738-11 Cuvet B in de houder en zorg ervoor dat de inkeping op de dop stevig in de groef zit.

8. Druk op de CAL CHECK-toets en de lamp-, cuvet- en detectorpictogrammen verschijnen samen met "CAL CHECK" op het display, afhankelijk van de meetfase.

9. Aan het einde van de meting toont het display de validatiestandaardwaarde. De aflezing moet binnen de specificaties liggen zoals vermeld op het CAL Check™ Standaard Certificaat. Als de waarde buiten de specificaties wordt gevonden, controleer dan of de cuvetten vrij zijn van vingerafdrukken, olie of vuil en herhaal de validatie. Als de resultaten nog steeds buiten de specificaties worden gevonden, herkalibreer dan het instrument.


Kalibratie

Opmerking: Het is mogelijk om de kalibratieprocedure op elk moment te onderbreken door op de CAL CHECK- of ON/OFF-toets (Aan/Uit) te drukken.

1. Schakel de meter in door op ON/OFF (Aan/Uit) te drukken.
2. Wanneer de zoemer kort klinkt en het LCD-scherm streepjes weergeeft, is de meter klaar.
3. Houd CAL CHECK drie seconden ingedrukt om de kalibratiemodus te openen. Het display toont "CAL" tijdens de kalibratieprocedure. De knipperende "ZERO" (Nul) vraagt om het instrument op nul te zetten.

4. Plaats de CAL Check™ Standaard HI96738-11 Cuvet A in de cuvethouder en zorg ervoor dat de inkeping op de dop stevig in de groef zit.

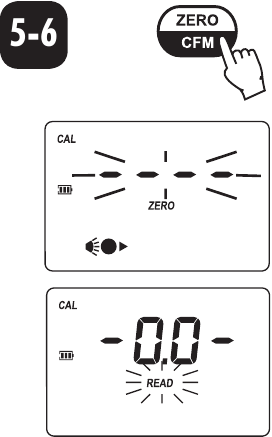

5. Druk op ZERO/CFM (Nul/Bevestigen) en de lamp-, cuvet- en detectorpictogrammen verschijnen op het display, afhankelijk van de meetfase.

6. Na een paar seconden toont het display "-0.0-". De meter is nu op nul gezet en klaar voor kalibratie. De knipperende "READ" (Lezen) vraagt om de kalibratiestandaard te lezen.
7. Verwijder de cuvet.
8. Plaats de CAL Check™ Standaard HI96738-11 Cuvet B in de houder en zorg ervoor dat de inkeping op de dop stevig in de groef zit.

9. Druk op READ (Lezen) en de lamp-, cuvet- en detectorpictogrammen verschijnen op het display, afhankelijk van de meetfase.

10. Het instrument toont gedurende drie seconden de CAL Check™ standaardwaarde.
    Opmerking: Als het display "STD HIGH" (STD HOOG) toont, was de standaardwaarde te hoog. Als het display "STD LOW" (STD LAAG) toont, was de standaardwaarde te laag. Controleer of beide CAL Check™ Standaard HI96738-11 Cuvetten, A en B, vrij zijn van vingerafdrukken of vuil en of ze correct zijn geplaatst.
11. Vervolgens verschijnt de datum van de laatste kalibratie (bijv.: "01.08.2009") op het display, of "01.01.2009" als de fabrieks kalibratie eerder was geselecteerd. In beide gevallen knippert het jaartal, klaar voor datum invoer.

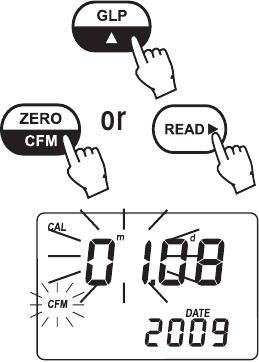

12. Druk op GLP/ om het gewenste jaar te bewerken (2009-2099). Als de toets ingedrukt wordt gehouden, wordt het jaartal automatisch verhoogd.
13. Wanneer het juiste jaar is ingesteld, druk op ZERO/CFM (Nul/Bevestigen) of READ (Lezen) om te bevestigen. Nu toont het display de knipperende maand.

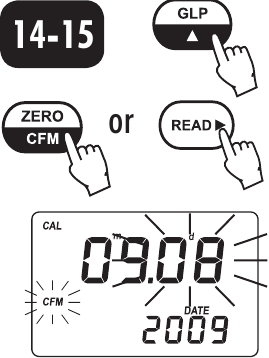

14. Druk op GLP/ om de gewenste maand te bewerken (01-12). Als de toets ingedrukt wordt gehouden, wordt het maandnummer automatisch verhoogd.

15. Wanneer de juiste maand is ingesteld, druk op ZERO/CFM (Nul/Bevestigen) of READ (Lezen) om te bevestigen. Nu toont het display de knipperende dag.
16. Druk op GLP/ om de gewenste dag te bewerken (01-31). Als de toets ingedrukt wordt gehouden, wordt het dagnummer automatisch verhoogd.
    Opmerking: Het is mogelijk om de bewerking van dag naar jaar en naar maand te wijzigen door op READ (Lezen) te drukken.

17. Druk op ZERO/CFM (Nul/Bevestigen) om de kalibratiedatum op te slaan.

18. Het instrument toont "Stor" gedurende één seconde en de kalibratie is opgeslagen.

19. Het instrument keert automatisch terug naar de meetmodus door streepjes op het LCD-scherm weer te geven.

GLP

In de GLP-modus kan de laatste kalibratiedatum worden gecontroleerd en kan de fabriekskalibratie worden hersteld.

Laatste kalibratiedatum

1. Druk op GLP/ om de GLP-modus te openen. De kalibratiemaand en -dag verschijnen op het hoofdscherm en het jaar op het secundaire scherm.

2. Als er geen kalibratie is uitgevoerd, verschijnt het bericht voor fabriekskalibratie, "F.CAL" (F.KAL) op het hoofdscherm en keert het instrument na drie seconden terug naar de meetmodus.


Fabriekskalibratie herstellen

Het is mogelijk om de kalibratie te verwijderen en de fabriekskalibratie te herstellen.

1. Druk op GLP/ om de GLP-modus te openen.
2. Druk op READ (Lezen) om naar het scherm voor het herstellen van de fabriekskalibratie te gaan. Het instrument vraagt om bevestiging van het verwijderen van de gebruikerskalibratie.

3. Druk op ZERO/CFM (Nul/Bevestigen) om de fabriekskalibratie te herstellen of druk nogmaals op GLP/ om het herstellen van de fabriekskalibratie af te breken.

4. Het instrument geeft kort "donE" (klaar) aan na het herstellen van de fabriekskalibratie voordat het terugkeert naar de meetmodus.

BATTERIJBEHEER

Om de batterij te sparen, schakelt het instrument uit na 10 minuten inactiviteit in de meetmodus en na 1 uur inactiviteit in de kalibratiemodus.

Als er een geldige meting werd weergegeven voordat de automatische uitschakeling plaatsvond, wordt de waarde weergegeven wanneer het instrument wordt ingeschakeld. De knipperende "ZERO" (Nul) betekent dat er een nieuwe nulmeting moet worden uitgevoerd.

Eén nieuwe batterij gaat ongeveer 750 metingen mee, afhankelijk van de lichtintensiteit.

De resterende batterijcapaciteit wordt geëvalueerd bij het opstarten van het instrument en na elke meting.

Het instrument geeft een batterij-indicator weer met drie niveaus als volgt:

• 3 lijnen voor 100% capaciteit
• 2 lijnen voor 66% capaciteit
• 1 lijn voor 33% capaciteit
• Batterijpictogram knippert als de capaciteit minder is dan 10%.

Als de batterij leeg is en er geen nauwkeurige metingen meer kunnen worden uitgevoerd, toont het instrument "dEAd bAtt" (Batterij leeg) en schakelt het uit.

Om het instrument opnieuw op te starten, moet de batterij worden vervangen door een nieuwe.

Om de batterij van het instrument te vervangen, volgt u de stappen:

• Schakel het instrument uit door op ON/OFF (Aan/Uit) te drukken.

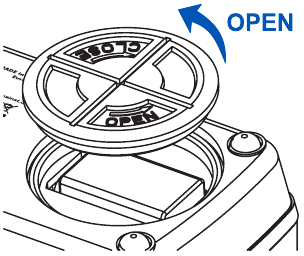

• Draai het instrument ondersteboven en verwijder het batterijdeksel door het tegen de klok in te draaien.

• Haal de batterij uit de behuizing en vervang deze door een nieuwe.
• Plaats het batterijdeksel terug en draai het met de klok mee om het te sluiten.

AANBEVELINGEN VOOR GEBRUIKERS

Voordat u deze producten gebruikt, dient u ervoor te zorgen dat ze volledig geschikt zijn voor uw specifieke toepassing en voor de omgeving waarin ze worden gebruikt.

De werking van deze instrumenten kan onaanvaardbare storingen veroorzaken aan andere elektronische apparatuur, waardoor de operator alle noodzakelijke stappen moet ondernemen om storingen te corrigeren.

Elke wijziging die door de gebruiker aan de geleverde apparatuur wordt aangebracht, kan de EMC-prestaties van het instrument nadelig beïnvloeden.

Om schade of brandwonden te voorkomen, mag u het instrument niet in een magnetron plaatsen. Gebruik of bewaar het instrument voor uw eigen veiligheid en die van het instrument niet in gevaarlijke omgevingen.

GARANTIE

HI96738 heeft een garantie van twee jaar tegen defecten in vakmanschap en materialen bij gebruik voor het beoogde doel en onderhoud volgens de instructies.

Als service nodig is, neem dan contact op met uw lokale Hanna Instruments-kantoor. Indien onder garantie, meld dan het modelnummer, de aankoopdatum, het serienummer en de aard van het defect. Indien de reparatie niet onder de garantie valt, wordt u op de hoogte gebracht van de gemaakte kosten.

Hanna Instruments reserves the right to modify the design, construction, or appearance of its products without advance notice.

All rights are reserved. Reproduction in whole or in part is prohibited without the written consent of the copyright owner, Hanna Instruments Inc., Woonsocket, Rhode Island, 02895, USA
