Εγχειρίδιο οθόνης pH και θερμοκρασίας HANNA pHGrochek HI991401

Αυτό το εγχειρίδιο θα σας παράσχει τις απαραίτητες πληροφορίες για μια σωστή λειτουργία. Παρακαλούμε διαβάστε το προσεκτικά πριν χρησιμοποιήσετε το μετρητή. Εάν χρειάζεστε επιπλέον τεχνικές πληροφορίες, μη διστάσετε να μας στείλετε email στο tech@hannainst.com.

Αυτό το όργανο συμμορφώνεται με τις οδηγίες .

ΠΡΟΚΑΤΑΡΚΤΙΚΗ ΕΞΕΤΑΣΗ

Αφαιρέστε το όργανο από το υλικό συσκευασίας και εξετάστε το προσεκτικά. Εάν προκληθεί οποιαδήποτε ζημιά κατά τη διάρκεια της αποστολής, επικοινωνήστε αμέσως με το τοπικό σας γραφείο της Hanna Instruments.

Ο μετρητής παρέχεται με:

• HI1293D ηλεκτρόδιο pH
• αισθητήρα θερμοκρασίας (σταθερό)
• ρυθμιστικά διαλύματα pH4.01 και pH7.01 (20 mL το καθένα)
• Τροφοδοτικό 12 Vdc και οδηγίες
• πιστοποιητικό ποιότητας

Σημείωση: Διατηρήστε όλο το υλικό συσκευασίας έως ότου παρατηρηθεί ότι το όργανο λειτουργεί σωστά. Οποιοδήποτε ελαττωματικό στοιχείο πρέπει να επιστραφεί στην αρχική του συσκευασία.

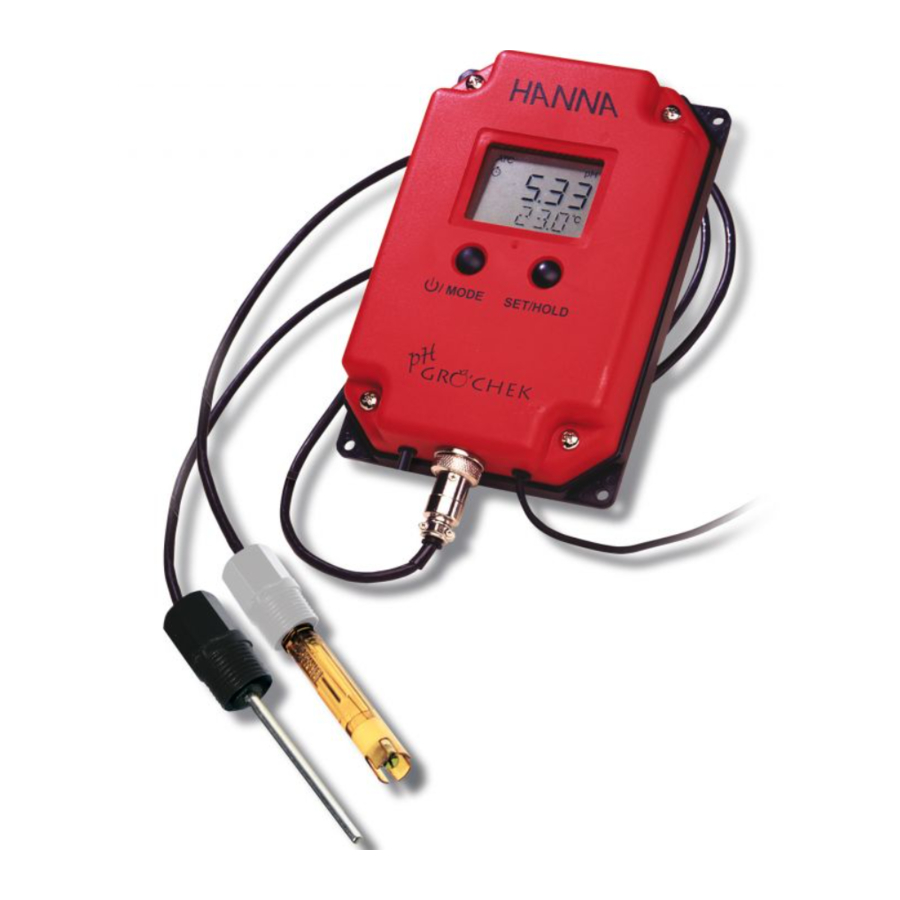

ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ

Η ένδειξη HI991401 διαθέτει μια μεγάλη, διπλού επιπέδου οπίσθιου φωτισμού LCD για να δίνει στιγμιαίες ενδείξεις τόσο του pH όσο και της θερμοκρασίας, ακόμη και από απόσταση.

Αυτή η αδιάβροχη ένδειξη έχει σχεδιαστεί ειδικά για να καλύψει την ανάγκη του καλλιεργητή για εξοπλισμό κατάλληλο για τα επιθετικά περιβάλλοντα των γεωργικών και υδροπονικών εφαρμογών.

Οι μετρήσεις είναι εξαιρετικά ακριβείς και ο μετρητής μπορεί να βαθμονομηθεί σε ένα ή δύο σημεία. Οι χαμηλές μπαταρίες και οι αλλαγές μπαταριών δεν αποτελούν πλέον πρόβλημα χάρη σε ένα τροφοδοτικό 12 Vdc που περιλαμβάνεται με τον μετρητή.

Το ηλεκτρόδιο pH HI1293D & ο αισθητήρας θερμοκρασίας έχουν διαμορφωθεί με σπείρωμα σωλήνα (1/2'' NPT), το οποίο επιτρέπει στον χρήστη να τα συνδέσει σε ένα ενσωματωμένο σύστημα.

Επιπλέον, το ηλεκτρόδιο pH έχει σχεδιαστεί ειδικά για να εγγυάται μεγαλύτερη αντίσταση στην απόφραξη σε διαλύματα λιπασμάτων με υψηλές συγκεντρώσεις φωσφορικών και νιτρικών αλάτων.

ΛΕΙΤΟΥΡΓΙΚΗ ΠΕΡΙΓΡΑΦΗ

1. Οθόνη υγρών κρυστάλλων
2. Κουμπί ON/OFF/MODE (ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ/ΛΕΙΤΟΥΡΓΙΑΣ)
3. Υποδοχή τροφοδοσίας
4. Τροφοδοτικό 12 Vdc
5. HI1293D ηλεκτρόδιο pH με διαφορική είσοδο και σπείρωμα σωλήνα 1/2'' NPT
6. Αισθητήρας θερμοκρασίας με σπείρωμα σωλήνα 1/2'' NPT (λειτουργεί επίσης ως ακίδα αντιστοίχισης για το ηλεκτρόδιο pH)
7. Υποδοχή DIN
8. Κουμπί SET/HOLD (ΡΥΘΜΙΣΗ/ΚΡΑΤΗΣΗ)

ΠΡΟΔΙΑΓΡΑΦΕΣ

ΟΔΗΓΟΣ ΛΕΙΤΟΥΡΓΙΑΣ

Προκαταρκτικές εργασίες

Συνδέστε το ηλεκτρόδιο pH στο μετρητή.

Συνδέστε τον προσαρμογέα 12 Vdc στο μετρητή και στο δίκτυο. Η οθόνη θα ανάψει.

Πατήστε και κρατήστε πατημένο το κουμπί MODE (ΛΕΙΤΟΥΡΓΙΑΣ) για 2-3 δευτερόλεπτα. Όλα τα χρησιμοποιημένα τμήματα της LCD θα είναι ορατά για λίγα δευτερόλεπτα.

Για να αλλάξετε τη μονάδα θερμοκρασίας

Για να αλλάξετε τη μονάδα θερμοκρασίας (από °C σε °F), από τη λειτουργία μέτρησης, πατήστε και κρατήστε πατημένο το κουμπί MODE (ΛΕΙΤΟΥΡΓΙΑΣ) μέχρι να εμφανιστεί η ένδειξη "TEMP" και η τρέχουσα μονάδα θερμοκρασίας στην κάτω LCD (π.χ. TEMP °C).

Χρησιμοποιήστε το κουμπί SET/HOLD (ΡΥΘΜΙΣΗ/ΚΡΑΤΗΣΗ) για να αλλάξετε τη μονάδα θερμοκρασίας και, στη συνέχεια, πατήστε το κουμπί MODE (ΛΕΙΤΟΥΡΓΙΑΣ) δύο φορές για να επιστρέψετε στην κανονική λειτουργία μέτρησης.

Για να παγώσετε την οθόνη

Πατήστε και κρατήστε πατημένο το κουμπί SET/HOLD (ΡΥΘΜΙΣΗ/ΚΡΑΤΗΣΗ) για 2-3 δευτερόλεπτα, μέχρι να εμφανιστεί η ένδειξη "HOLD" στη δευτερεύουσα οθόνη.

Πατήστε οποιοδήποτε κουμπί για να επιστρέψετε στην κανονική λειτουργία.

Λήψη μετρήσεων

Βυθίστε το ηλεκτρόδιο και τον αισθητήρα θερμοκρασίας στο διάλυμα που πρόκειται να ελεγχθεί. Για καλύτερη ακρίβεια, το ηλεκτρόδιο δεν πρέπει να αγγίζει ή να βρίσκεται κοντά στα τοιχώματα ή στο κάτω μέρος του δοχείου δειγμάτων.

Η τιμή pH που αντισταθμίζεται αυτόματα για τη θερμοκρασία εμφανίζεται στην κύρια LCD, ενώ η δευτερεύουσα LCD εμφανίζει τη θερμοκρασία του δείγματος.

Οι μετρήσεις πρέπει να λαμβάνονται όταν το σύμβολο σταθερότητας στην επάνω αριστερή γωνία της LCD εξαφανιστεί.

Οι μετρήσεις πρέπει να λαμβάνονται με το ηλεκτρόδιο pH και τον αισθητήρα θερμοκρασίας (που λειτουργεί επίσης ως ακίδα αντιστοίχισης) βυθισμένα στο ίδιο δοχείο.

Για να απενεργοποιήσετε το μετρητή

Πατήστε το κουμπί MODE (ΛΕΙΤΟΥΡΓΙΑΣ) ενώ βρίσκεστε στην κανονική λειτουργία μέτρησης. Η ένδειξη "OFF" (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) θα εμφανιστεί στο κάτω μέρος της οθόνης. Αφήστε το κουμπί. Η οθόνη εξακολουθεί να είναι αναμμένη, έως ότου συνδεθεί το τροφοδοτικό.

Σημειώσεις:

• Πριν από τη λήψη οποιασδήποτε μέτρησης, βεβαιωθείτε ότι ο μετρητής έχει βαθμονομηθεί.
• Για να διαγράψετε μια προηγούμενη βαθμονόμηση, πατήστε το κουμπί MODE (ΛΕΙΤΟΥΡΓΙΑΣ) αφού εισέλθετε στη λειτουργία βαθμονόμησης. Η κάτω LCD θα εμφανίσει την ένδειξη "ESC" για 1 δευτερόλεπτο και ο μετρητής θα επιστρέψει στην κανονική λειτουργία μέτρησης. Το σύμβολο "CAL" στην LCD θα εξαφανιστεί. Ο μετρητής θα επαναφερθεί στην προεπιλεγμένη βαθμονόμηση.
• Εάν οι μετρήσεις λαμβάνονται σε διαφορετικά δείγματα διαδοχικά, ξεπλύνετε καλά το ηλεκτρόδιο με νερό και, στη συνέχεια, με μέρος του δείγματος που πρόκειται να μετρηθεί.

ΣΥΝΤΗΡΗΣΗ ΗΛΕΚΤΡΟΔΙΟΥ pH

• Όταν δεν χρησιμοποιείται, ξεπλύνετε το ηλεκτρόδιο με νερό και αποθηκεύστε το με μερικές σταγόνες διαλύματος αποθήκευσης HI70300 στο προστατευτικό καπάκι.
  ΠΟΤΕ ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΠΟΣΤΑΓΜΕΝΟ Ή ΑΠΙΟΝΙΣΜΕΝΟ ΝΕΡΟ ΓΙΑ ΣΚΟΠΟΥΣ ΑΠΟΘΗΚΕΥΣΗΣ.
• Εάν το ηλεκτρόδιο έχει αφεθεί στεγνό, μουλιάστε το σε διάλυμα αποθήκευσης ή pH7 για τουλάχιστον μία ώρα για να το ενεργοποιήσετε ξανά.
• Για να παρατείνετε τη διάρκεια ζωής του ηλεκτροδίου pH, συνιστάται να το καθαρίζετε μηνιαίως βυθίζοντάς το στο διάλυμα καθαρισμού HI7061 για μισή ώρα. Στη συνέχεια, ξεπλύνετε το καλά με νερό βρύσης και επαναβαθμονομήστε το μετρητή.

ΒΑΘΜΟΝΟΜΗΣΗ pH

Σετ ρυθμιστικού διαλύματος βαθμονόμησης

• Από τη λειτουργία μέτρησης, πατήστε και κρατήστε πατημένο το κουμπί MODE (ΛΕΙΤΟΥΡΓΙΑΣ) μέχρι να εμφανιστεί η ένδειξη "TEMP" και η τρέχουσα μονάδα θερμοκρασίας στην κάτω LCD (π.χ. TEMP °C).
• Πατήστε ξανά το κουμπί MODE (ΛΕΙΤΟΥΡΓΙΑΣ) για να εμφανιστεί το τρέχον σετ ρυθμιστικού διαλύματος: "pH7.01 BUFF" για το τυπικό σετ (pH4.01/7.01/10.01) ή "pH6.86 BUFF" για το σετ NIST (pH4.01/6.86/9.18).
• Πατήστε το κουμπί SET/HOLD (ΡΥΘΜΙΣΗ/ΚΡΑΤΗΣΗ) για να αλλάξετε την τιμή του ρυθμιστικού διαλύματος.
• Πατήστε το κουμπί MODE (ΛΕΙΤΟΥΡΓΙΑΣ) για να επιστρέψετε στην κανονική λειτουργία.

Διαδικασία βαθμονόμησης

Από τη λειτουργία μέτρησης, πατήστε και κρατήστε πατημένο το κουμπί MODE (ΛΕΙΤΟΥΡΓΙΑΣ) μέχρι να εμφανιστεί η ένδειξη "CAL" στην κάτω LCD. Αφήστε το κουμπί. Η LCD θα εμφανίσει την ένδειξη "pH7.01 USE" (ή "pH6.86 USE" εάν έχετε επιλέξει το σετ ρυθμιστικού διαλύματος NIST). Η ετικέτα CAL αναβοσβήνει στην οθόνη.

• Για μια βαθμονόμηση pH ενός σημείου, βυθίστε το ηλεκτρόδιο και τον αισθητήρα θερμοκρασίας σε οποιοδήποτε ρυθμιστικό διάλυμα από το επιλεγμένο σετ ρυθμιστικού διαλύματος (π.χ. pH7.01 ή pH4.01 ή pH10.01). Ο μετρητής θα αναγνωρίσει αυτόματα την τιμή του ρυθμιστικού διαλύματος.
  Εάν χρησιμοποιείτε pH4.01 ή pH10.01, ο μετρητής θα εμφανίσει την ένδειξη "OK" για 1 δευτερόλεπτο και, στη συνέχεια, θα επιστρέψει στη λειτουργία μέτρησης.
  Εάν χρησιμοποιείτε pH7.01, μετά την αναγνώριση του ρυθμιστικού διαλύματος, ο μετρητής θα ζητήσει pH4.01 ως δεύτερο σημείο βαθμονόμησης. Πατήστε το κουμπί MODE (ΛΕΙΤΟΥΡΓΙΑΣ) για να επιστρέψετε στη λειτουργία μέτρησης ή, εάν το επιθυμείτε, συνεχίστε με τη βαθμονόμηση 2 σημείων όπως εξηγείται παρακάτω.
  Σημείωση: Για καλύτερη ακρίβεια, συνιστάται πάντα να πραγματοποιείτε βαθμονόμηση δύο σημείων.
• Για μια βαθμονόμηση pH δύο σημείων, τοποθετήστε το ηλεκτρόδιο και τον αισθητήρα θερμοκρασίας σε ρυθμιστικό διάλυμα pH7.01 (ή pH6.86 εάν έχετε επιλέξει το σετ ρυθμιστικού διαλύματος NIST). Ο μετρητής θα αναγνωρίσει την τιμή του ρυθμιστικού διαλύματος και, στη συνέχεια, θα εμφανίσει την ένδειξη "pH4.01 USE".
  Ξεπλύνετε καλά το ηλεκτρόδιο και βυθίστε το στη δεύτερη τιμή ρυθμιστικού διαλύματος (pH4.01 ή 10.01, ή, εάν χρησιμοποιείτε NIST, pH4.01 ή 9.18). Όταν αναγνωριστεί και το δεύτερο ρυθμιστικό διάλυμα, η LCD θα εμφανίσει την ένδειξη "OK" για 1 δευτερόλεπτο και ο μετρητής θα επιστρέψει στην κανονική λειτουργία.
  Σημείωση: Για την αποθήκευση των δεδομένων βαθμονόμησης στη μη πτητική μνήμη, απενεργοποιήστε και, στη συνέχεια, ενεργοποιήστε ξανά το μετρητή μέσω του κουμπιού MODE (ΛΕΙΤΟΥΡΓΙΑΣ).
  Το σύμβολο "CAL" στην LCD σημαίνει ότι ο μετρητής είναι βαθμονομημένος.

ΑΞΕΣΟΥΑΡ

(*) Αντικαθίσταται μόνο από εξουσιοδοτημένο τεχνικό προσωπικό.

ΣΥΣΤΑΣΕΙΣ ΓΙΑ ΤΟΝ ΧΡΗΣΤΗ

Πριν χρησιμοποιήσετε αυτό το προϊόν, βεβαιωθείτε ότι είναι απολύτως κατάλληλο για τη συγκεκριμένη εφαρμογή σας και για το περιβάλλον στο οποίο χρησιμοποιείται. Οποιαδήποτε τροποποίηση εισαχθεί από τον χρήστη στον παρεχόμενο εξοπλισμό μπορεί να υποβαθμίσει την απόδοση των μετρητών. Η γυάλινη φιάλη στο άκρο του ηλεκτροδίου είναι ευαίσθητη σε ηλεκτροστατικές εκκενώσεις. Αποφύγετε να αγγίζετε αυτή τη γυάλινη φιάλη ανά πάσα στιγμή. Για τη δική σας ασφάλεια και την ασφάλεια του μετρητή, μην χρησιμοποιείτε ή αποθηκεύετε το μετρητή σε επικίνδυνα περιβάλλοντα.

ΕΓΓΥΗΣΗ

Το HI991401 εγγυάται για δύο χρόνια έναντι ελαττωμάτων στην κατασκευή και τα υλικά όταν χρησιμοποιείται για τον προβλεπόμενο σκοπό και συντηρείται σύμφωνα με τις οδηγίες. Τα ηλεκτρόδια και οι αισθητήρες εγγυώνται για έξι μήνες. Αυτή η εγγύηση περιορίζεται στην επισκευή ή την αντικατάσταση δωρεάν.

Δεν καλύπτονται ζημιές που οφείλονται σε ατύχημα, κακή χρήση, παραποίηση ή έλλειψη προβλεπόμενης συντήρησης.

Εάν απαιτείται σέρβις, επικοινωνήστε με το τοπικό σας γραφείο της Hanna Instruments. Εάν είναι υπό εγγύηση, αναφέρετε τον αριθμό μοντέλου, την ημερομηνία αγοράς, τον σειριακό αριθμό και τη φύση της βλάβης. Εάν η επισκευή δεν καλύπτεται από την εγγύηση, θα ειδοποιηθείτε για τις χρεώσεις που προκύπτουν. Εάν το όργανο πρόκειται να επιστραφεί στην Hanna Instruments, λάβετε πρώτα έναν αριθμό εξουσιοδότησης επιστροφής αγαθών από το τμήμα εξυπηρέτησης πελατών και, στη συνέχεια, στείλτε το με προπληρωμένα έξοδα αποστολής. Κατά την αποστολή οποιουδήποτε οργάνου, βεβαιωθείτε ότι είναι σωστά συσκευασμένο για πλήρη προστασία.

Όλα τα δικαιώματα διατηρούνται. Απαγορεύεται η αναπαραγωγή ολόκληρου ή μέρους χωρίς τη γραπτή συγκατάθεση του κατόχου των πνευματικών δικαιωμάτων.

IST991401 01/19
