Gewiss CHORUS GWA1512 - Ръководство за Zigbee датчик за дим

СЪДЪРЖАНИЕ НА ОПАКОВКАТА

1 zigbee датчик за дим

2 крепежни винта и дюбели

1 Ръководство за инсталиране и употреба

1 батерия CR123

НАКРАТКО

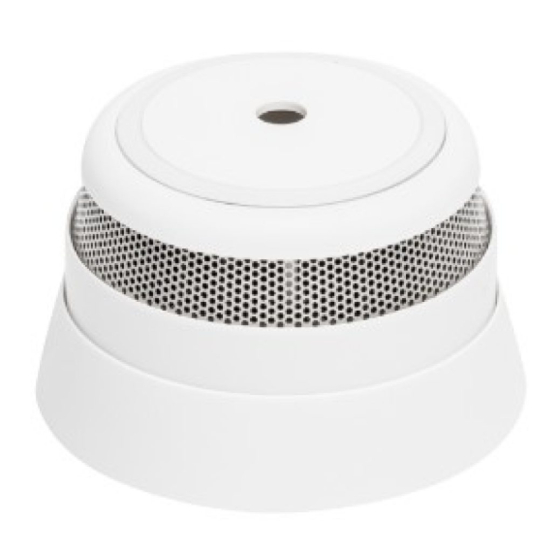

Zigbee датчикът за дим GWA1512 бързо засича наличието на дим във вашия дом, като активира предупредителен зумер и изпраща алармено съобщение чрез zigbee. Устройството е предназначено за използване в частни домове, къмпинг ремаркета, мобилни домове и каравани. Не се препоръчва за използване в лодки.

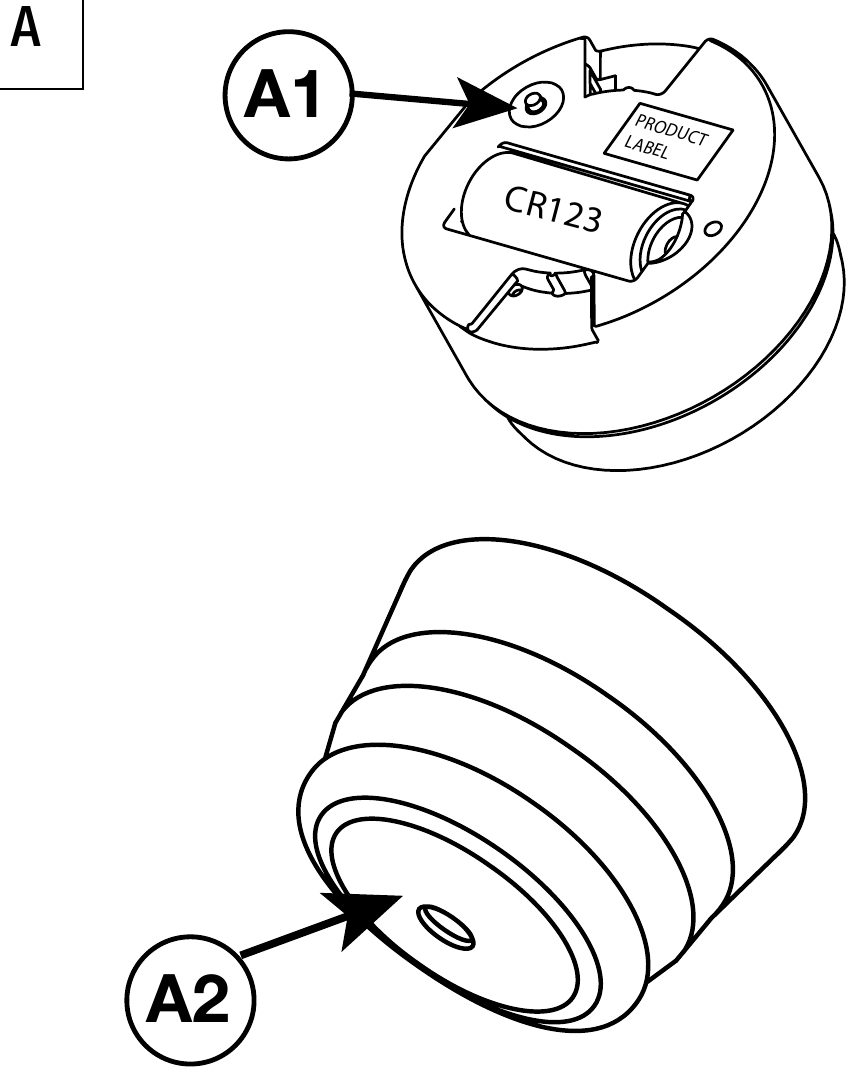

Устройството е снабдено с (Фигура A):

A1. Мултифункционален бутон/ЧЕРВЕН LED

A2. Бутон за тестване и заглушаване на алармата

МОНТАЖ

За да инсталирате устройството:

1. Отстранете датчика от основата, като го завъртите обратно на часовниковата стрелка.

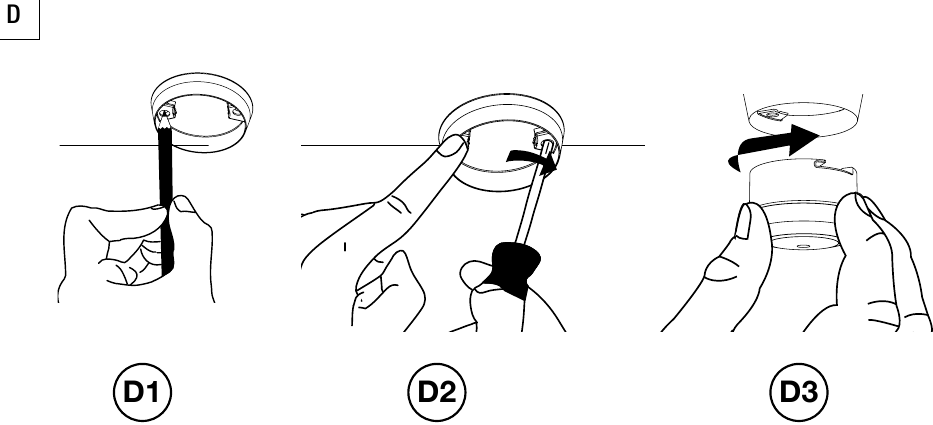

2. Използвайте отворите на основата, за да маркирате точките за закрепване на дюбелите на тавана или стената (Фигура D1).
3. Използвайте предоставените винтове и дюбели, за да закрепите основата на място (Фигура D2).
4. Завъртете датчика по посока на часовниковата стрелка върху основата му, докато не чуете "щракване"; ако батерията не е инсталирана или е поставена неправилно, няма да чуете щракването (Фигура D3).

Съвети за позициониране на датчика:

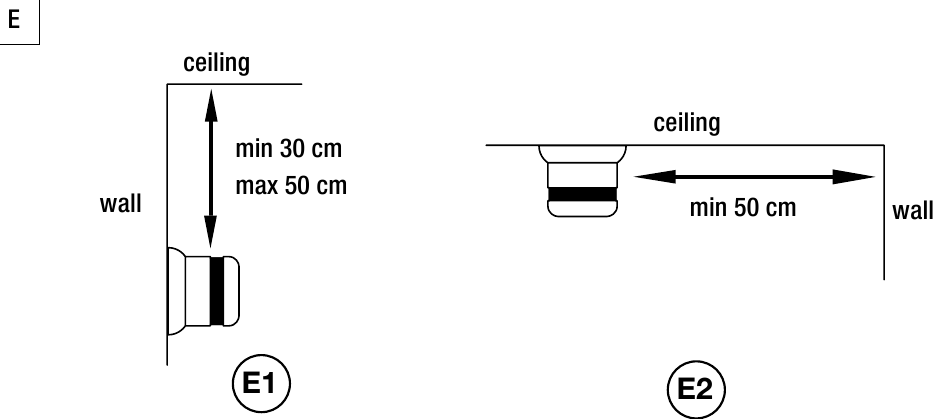

• Ако е монтиран на стена, той трябва да бъде позициониран на 30-50 см от тавана (Фигура E1).
• Ако е монтиран на тавана, той трябва да бъде позициониран на най-малко 50 см от стената (Фигура E2).
• Устройството трябва да бъде позиционирано на най-малко 50 см от стените, вентилационната система или всяко друго препятствие.
• Трябва да бъде позициониран на най-малко 4 метра от камината или печката.
• За да се осигури оптимална безопасност в помещения с размери над 80m², монтирайте няколко датчика за дим.
• Мястото за инсталиране трябва да е лесно достъпно, така че батерията да може да бъде проверена и сменена без затруднения.
• Препоръчва се да инсталирате поне един датчик за дим на всеки етаж и да поддържате максимално разстояние от 10 метра между тях.

НЕ ИНСТАЛИРАЙТЕ датчика:

• в прашни стаи
• в най-високата част на наклонени тавани, в ъглите на тавана или на по-малко от 50 см от стена.
• в кухнята или гаража, или близо до камини, където има риск от влага, газ и дим.

ФУНКЦИИ

Устройството изпълнява следните функции:

Откриване на дим

Устройството открива наличието на дим, като активира зумер и изпраща zigbee радиосигнал.

Температурен датчик

Устройството има вграден температурен датчик. Стойността на температурата се изпраща всяка минута, ако вариациите са повече от 0.1°C, или на всеки 10 минути, ако стойността остава постоянна.

МРЕЖОВА КОНФИГУРАЦИЯ

Присъединяване към мрежата

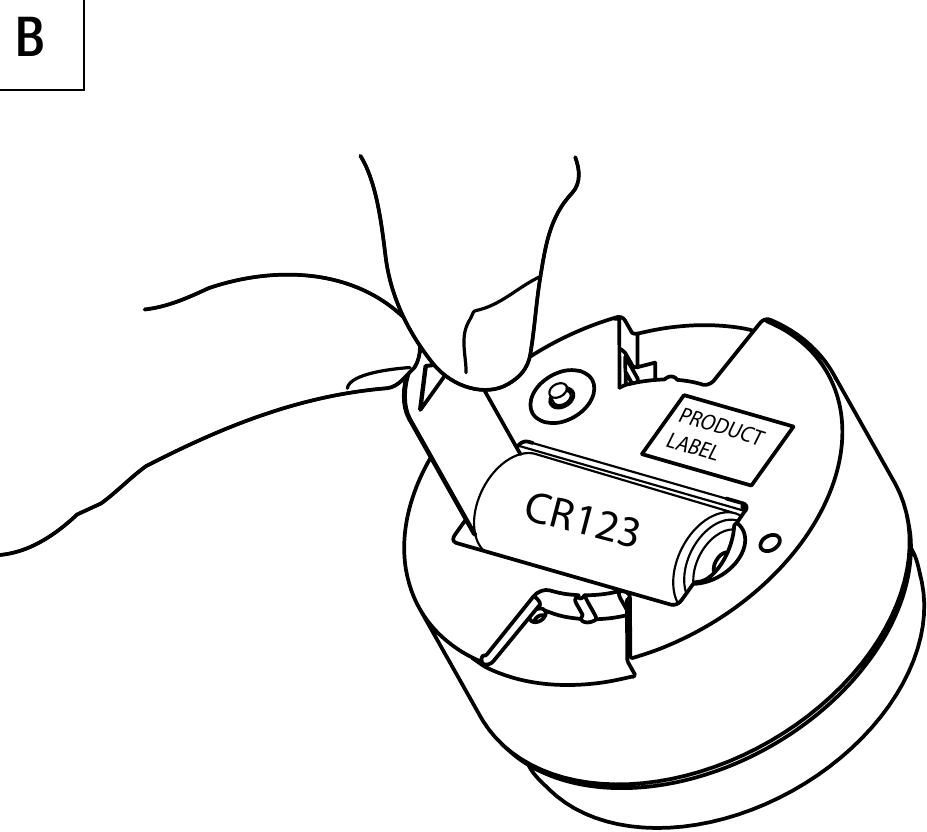

Датчикът за дим може да бъде добавен (с фабричните настройки) към съществуваща zigbee мрежа, като поставите батерията (Фигура B). Той автоматично ще стартира търсене на zigbee мрежа, към която да се свърже (максимум 15 минути). Уверете се, че zigbee мрежата е отворена ("permit join" (разреши присъединяване) е активен). По време на търсенето LED A1 ще мига всяка секунда. Когато устройството е свързано към мрежа, търсенето приключва и LED спира да мига и се изключва. Ако времето за търсене изтече, то може да бъде рестартирано с кратко натискане на мултифункционалния бутон (A1).

Фабрично нулиране

В случай на аномална работа на устройството или преди да го използвате в нова zigbee мрежа, трябва да го нулирате.

За да направите фабрично нулиране на устройството и да възстановите фабричните условия:

1. Отстранете датчика от основата, като го завъртите обратно на часовниковата стрелка.
2. Натиснете мултифункционалния бутон (A1) и го задръжте, докато LED започне да мига непрекъснато.
3. Освободете бутона.
4. След като нулирането е завършено, устройството ще търси нова мрежа, към която да се свърже, и LED A1 ще мига всяка секунда.

Устройството възобновява фабричната си конфигурация, изтривайки всички обвързвания и данните, свързани със zigbee мрежата, към която е било свързано преди.

СЪЗДАВАНЕ/ИЗТРИВАНЕ НА ОБВЪРЗВАНЕ

Обвързванията и функциите на приложението могат да бъдат конфигурирани чрез софтуер или локално, с помощта на мултифункционалния бутон/LED. Подробна информация за параметрите на конфигурацията и техните стойности е дадена в техническото ръководство на софтуера zigbee Commissioning Tool (www.gewiss.com).

Обвързване на димна аларма и измерена температура (EZ Mode Initiator)

За да свържете датчика за дим с поне едно zigbee устройство, което използва димната аларма или измерената стойност на температурата, трябва:

1. Активирайте режима на идентификация на устройството, което искате да свържете с датчика за дим
2. Натиснете мултифункционалния бутон/LED (A1) на датчика за дим и го задръжте за около 5 секунди, докато LED мигне, след което го освободете.
3. Уверете се, че мултифункционалният LED на датчика за дим мига редовно (на всеки 3 секунди), което показва фазата на търсене на съвместимо устройство; ако това не е така, повторете процедурата от точка 2
4. Ако обвързването е завършено правилно или ако фазата на търсене на съвместимо устройство е изтекла (3 минути), мултифункционалният LED ще спре да мига.

ЗАБЕЛЕЖКА: ако искате да създадете система, състояща се от поне един датчик за дим с изпълнителния механизъм GWA1521, завършете фазата на обвързване и след това настройте dip-превключвателите на изпълнителния механизъм, както следва:

С тази конфигурация изпълнителният механизъм затваря изходния контакт, когато поне един датчик активира димната аларма; контактът може да бъде отворен отново само чрез натискане на локалния бутон, свързан с изпълнителния механизъм.

ТЕСТВАНЕ И ЗАГЛУШАВАНЕ НА АЛАРМАТА

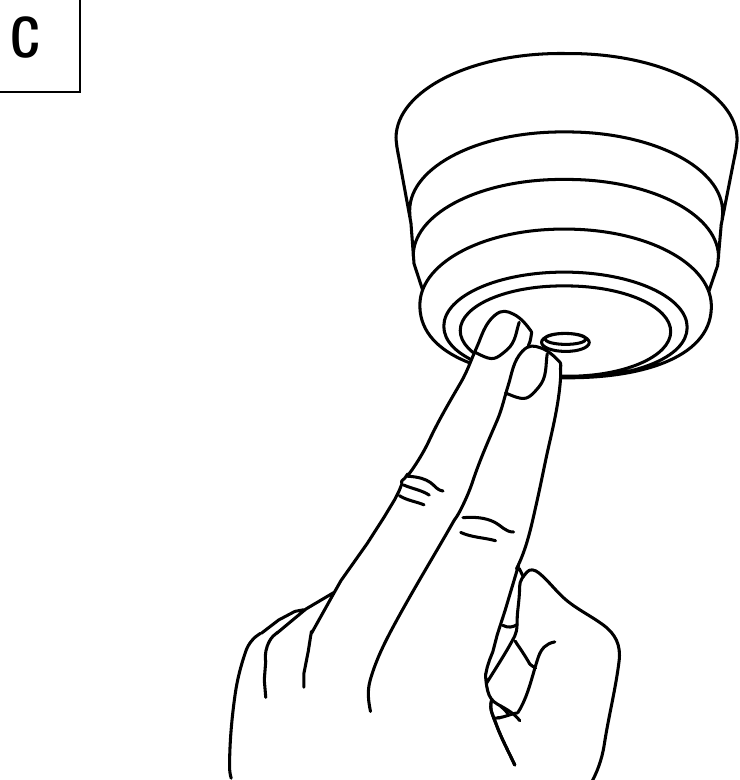

Когато бъде открит дим, ще прозвучи сирената. За да заглушите алармата, натиснете бутона за заглушаване на предната част на устройството (Фигура C). Датчикът ще бъде инхибиран за 10 минути. Винаги проверявайте дали датчикът за дим работи правилно след инсталиране или смяна на батерията. Когато бутонът за тестване и заглушаване на алармата е натиснат, устройството трябва да издаде акустичен сигнал. Ако бутонът за тестване и заглушаване на алармата е задържан (6.5 s - еквивалент на 3 акустични сигнала), той генерира аларма, която се изпраща в zigbee мрежата.

Тествайте всички датчици веднъж седмично, за да се уверите, че работят правилно.

СМЯНА НА БАТЕРИЯТА

Когато батерията е изтощена, устройството ще издава кратък акустичен сигнал всяка минута. За да смените батерията, отстранете датчика от основата, като го завъртите обратно на часовниковата стрелка. Поставете новата батерия, като спазвате поляритета.

Сменете датчика, като го завъртите по посока на часовниковата стрелка върху основата му, докато не чуете "щракване". Сега се препоръчва да се уверите, че устройството работи правилно.

ТЕХНИЧЕСКИ ДАННИ

• Безопасността на устройството е гарантирана само когато се спазват инструкциите за безопасност и употреба, така че ги дръжте под ръка. Уверете се, че тези инструкции са получени от инсталатора и крайния потребител.
• Този продукт трябва да се използва само за целта, за която е проектиран. Всяка друга форма на употреба трябва да се счита за неправилна и/или опасна. Ако имате някакви съмнения, свържете се със сервизната служба за техническа поддръжка на GEWISS SAT.
• Продуктът не трябва да бъде модифициран. Всяка модификация ще анулира гаранцията и може да направи продукта опасен.
• Производителят не може да бъде държан отговорен за каквито и да било щети, ако продуктът е използван неправилно или некоректно или е бил подправен.
• Точка за контакт, посочена за целите на изпълнение на приложимите директиви и разпоредби на ЕС:

  GEWISS S.p.a. Via A. Volta, 1 - 24069 Cenate Sotto (BG) - Италия
  Тел.: +39 035 946 111 - qualitymarks@gewiss.com

Ако символът на зачеркнатия кош за боклук се появи върху оборудването или опаковката, това означава, че продуктът не трябва да бъде включен в други общи отпадъци в края на експлоатационния си живот. Потребителят трябва да занесе износения продукт в сортиран център за отпадъци или да го върне на търговеца при закупуване на нов. Продуктите, готови за изхвърляне и с размери по-малки от 25 см, могат да бъдат предавани безплатно на дилъри, чиято търговска площ покрива най-малко 400m², без задължение за покупка. Ефективното сортирано събиране на отпадъци за екологично чисто изхвърляне на използваното устройство или последващото му рециклиране помага да се избегнат потенциалните отрицателни ефекти върху околната среда и здравето на хората и насърчава повторната употреба и/или рециклирането на строителните материали. GEWISS активно участва в операции, които поддържат правилното спасяване и повторна употреба или рециклиране на електрическо и електронно оборудване.

Gewiss декларира, че радио артикулът (код GWA1512) отговаря на Директива 2014/53/ЕС. Пълният текст на декларацията на ЕС е достъпен на следния интернет адрес: www.gewiss.com

Данни за контакт съгласно съответните европейски директиви и разпоредби:
GEWISS S.p. A. Via A.Volta, 1 IT-24069 Cenate Sotto (BG) Италия Тел: +39 035 946 111 E-mail: qualitymarks@gewiss.com
