Gewiss CHORUS GWA1512 - Zigbee tutun sensori qo'llanmasi

QUTI ICHIDAGISI

1 zigbee tutun sensori

2 ta mahkamlash vintlari va devor tiqinlari

1 O'rnatish va foydalanuvchi qo'llanmasi

1 CR123 batareyasi

QISQACHA

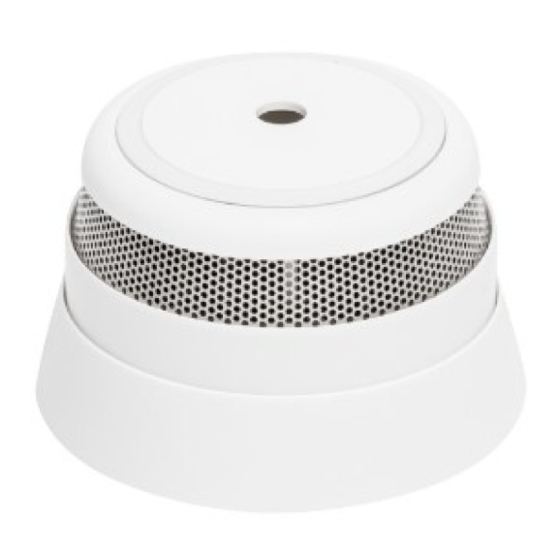

Zigbee tutun sensori GWA1512 uyingizda tutun borligini tezda aniqlaydi, ogohlantiruvchi signalni yoqadi va zigbee orqali signal xabarini yuboradi. Qurilma xususiy uylar, lager treylerlari, mobil uylar va karvonlarda foydalanish uchun mo'ljallangan. Uni qayiqda ishlatish tavsiya etilmaydi.

Qurilma bilan jihozlangan (A rasm):

A1. Ko'p funksiyali tugma/QIZIL LED

A2. Sinov va signalni o'chirish uchun tugma

O'RNATISH

Qurilmani o'rnatish uchun:

1. Sensorni soat miliga teskari yo'nalishda aylantirib, taglikdan chiqarib oling.
2. Shift yoki devordagi devor tiqinlari uchun mahkamlash nuqtalarini belgilash uchun taglikdagi teshiklardan foydalaning (D1 rasm).
3. Taglikni joyiga mahkamlash uchun taqdim etilgan vintlar va devor tiqinlaridan foydalaning (D2 rasm).
4. Sensorni tagligida soat yo'nalishi bo'yicha "klik" eshitilguncha aylantiring; agar batareya o'rnatilmagan bo'lsa yoki noto'g'ri o'rnatilgan bo'lsa, siz klikni eshitmaysiz (D3 rasm).

Sensorni joylashtirish bo'yicha maslahatlar:

• Agar devorga o'rnatilgan bo'lsa, u shiftga 30-50 sm masofada joylashtirilishi kerak (E1 rasm).
• Agar shiftga o'rnatilgan bo'lsa, u devordan kamida 50 sm masofada joylashtirilishi kerak (E2 rasm).
• Qurilma devorlardan, shamollatish tizimidan yoki boshqa har qanday to'siqdan kamida 50 sm masofada joylashtirilishi kerak.
• U o'choq yoki pechkadan kamida 4 metr masofada joylashtirilishi kerak.
• Hajmi 80 m² dan ortiq bo'lgan xonalarda optimal xavfsizlikni ta'minlash uchun bir nechta tutun sensorlarini o'rnating.
• O'rnatish joyi oson yetib boradigan bo'lishi kerak, shunda batareyani qiyinchiliksiz tekshirish va almashtirish mumkin bo'ladi.
• Har bir qavatga kamida bitta tutun sensorini o'rnatish va ular orasidagi maksimal masofani 10 metr saqlash tavsiya etiladi.

Sensorni O'RNATMANG:

• chang xonalarda
• qiyalik shiftlarning eng yuqori qismida, shiftning burchaklarida yoki devordan 50 sm dan kam masofada.
• oshxonada yoki garajda yoki namlik, gaz va tutun xavfi bo'lgan o'choqlar yaqinida.

FUNKSIYALARI

Qurilma quyidagi funktsiyalarni bajaradi:

Tutunni aniqlash

Qurilma tutun borligini aniqlaydi, signalni yoqadi va zigbee radio signalini yuboradi.

Harorat sensori

Qurilmada o'rnatilgan harorat sensori mavjud. Harorat qiymati o'zgarishlar 0,1°C dan ortiq bo'lsa, har daqiqada yoki qiymat doimiy bo'lib qolsa, har 10 daqiqada yuboriladi.

TARMOQNI SOZLASH

Tarmoqqa ulanish

Tutun sensorini (zavod sozlamalari bilan) mavjud zigbee tarmog'iga batareyani kiritish orqali qo'shish mumkin (B rasm). U avtomatik ravishda ulanish uchun zigbee tarmog'ini qidirishni boshlaydi (maksimal 15 daqiqa). Zigbee tarmog'i ochiq ekanligiga ishonch hosil qiling ("permit join" (qo'shilishga ruxsat) faol). Qidiruv vaqtida A1 LED har soniyada miltillaydi. Qurilma tarmoq bilan bog'langanida, qidiruv tugaydi va LED miltillashni to'xtatadi va o'chadi. Agar qidiruv vaqti tugasa, uni ko'p maqsadli tugmani (A1) qisqa bosish orqali qayta boshlash mumkin.

Zavod sozlamalariga qaytarish

Qurilmaning g'ayritabiiy ishlashi holatida yoki uni yangi zigbee tarmog'ida ishlatishdan oldin uni qayta o'rnatishingiz kerak.

Qurilmani zavod sozlamalariga qaytarish va zavod sharoitlarini tiklash uchun:

1. Sensorni soat miliga teskari yo'nalishda aylantirib, taglikdan chiqarib oling.
2. Ko'p maqsadli tugmani (A1) bosing va LED doimiy ravishda miltillay boshlaguncha ushlab turing.
3. Tugmani qo'yib yuboring.
4. Qayta o'rnatish tugallangandan so'ng, qurilma ulanish uchun yangi tarmoqni qidiradi va A1 LED har soniyada miltillaydi.

Qurilma o'zining zavod konfiguratsiyasini tiklaydi, barcha bog'lanishlarni va ilgari ulangan zigbee tarmog'iga tegishli ma'lumotlarni o'chiradi.

BOG'LANISHNI YARATISH/O'CHIRISH

Bog'lanishlar va dastur funktsiyalari dasturiy ta'minot orqali yoki mahalliy ravishda, ko'p maqsadli tugma/LED yordamida sozlanishi mumkin. Konfiguratsiya parametrlari va ularning qiymatlari haqida batafsil ma'lumot zigbee Commissioning Tool dasturining texnik qo'llanmasida keltirilgan (www.gewiss.com).

Tutun signalizatsiyasi va o'lchangan haroratni bog'lash (EZ Mode Initiator)

Tutun sensorini tutun signalizatsiyasi yoki o'lchangan harorat qiymatidan foydalanadigan kamida bitta zigbee qurilmasi bilan bog'lash uchun siz quyidagilarni qilishingiz kerak:

1. Tutun sensori bilan bog'lamoqchi bo'lgan qurilmada identifikatsiya rejimini faollashtiring
2. Tutun sensorining ko'p maqsadli tugmasi/LED (A1) ni bosing va LED miltillaguncha taxminan 5 soniya ushlab turing, so'ngra uni qo'yib yuboring.
3. Tutun sensorining ko'p maqsadli LEDi muntazam ravishda (har 3 soniyada) miltillashiga ishonch hosil qiling, bu mos keladigan qurilmani qidirish bosqichini ko'rsatadi; agar bunday bo'lmasa, 2-banddan boshlab protsedurani takrorlang
4. Agar bog'lanish to'g'ri yakunlangan bo'lsa yoki mos keladigan qurilmani qidirish bosqichi tugagan bo'lsa (3 daqiqa), ko'p maqsadli LED miltillashni to'xtatadi.

ESLATMA: agar siz kamida bitta tutun sensori bilan GWA1521 aktuatoridan iborat tizimni yaratmoqchi bo'lsangiz, bog'lanish bosqichini yakunlang va keyin aktuator dip-kalitlarini quyidagicha o'rnating:

Ushbu konfiguratsiya bilan aktuator kamida bitta sensor tutun signalizatsiyasini faollashtirganda chiqish kontaktini yopadi; kontaktni faqat aktuator bilan bog'langan mahalliy tugmani bosish orqali qayta ochish mumkin.

SINASH VA SIGNALNI O'CHIRISH

Tutun aniqlanganda, siren ovoz chiqaradi. Signalni o'chirish uchun qurilmaning old tomonidagi o'chirgich tugmasini bosing (C rasm). Sensor 10 daqiqaga to'xtatiladi. Batareyani o'rnatgandan yoki almashtirgandan so'ng, tutun sensorining to'g'ri ishlayotganligini har doim tekshiring. Sinov va signalni o'chirish tugmasi bosilganda, qurilma akustik signal chiqarishi kerak. Agar sinov va signalni o'chirish tugmasi bosib ushlab turilsa (6,5 s - 3 ta akustik signalga teng), u zigbee tarmog'ida yuboriladigan signalni yaratadi.

Sensorlarning to'g'ri ishlayotganligiga ishonch hosil qilish uchun ularni haftada bir marta sinovdan o'tkazing.

BATAREYANI ALMASHTIRISH

Batareya tugaganda, qurilma har daqiqada qisqa akustik signal chiqaradi. Batareyani almashtirish uchun sensorni soat miliga teskari yo'nalishda aylantirib, taglikdan chiqarib oling. Yangi batareyani polaritni hisobga olgan holda joylashtiring.

Sensorni almashtiring, uni tagligida soat yo'nalishi bo'yicha "klik" eshitilguncha aylantiring. Endi qurilmaning to'g'ri ishlayotganligiga ishonch hosil qilish tavsiya etiladi.

TEXNIK MA'LUMOTLAR

• Qurilma xavfsizligi faqat xavfsizlik va foydalanish bo'yicha ko'rsatmalarga rioya qilinganda kafolatlanadi, shuning uchun ularni qo'l ostida saqlang. Ushbu ko'rsatmalar o'rnatuvchi va oxirgi foydalanuvchi tomonidan olinganligiga ishonch hosil qiling.
• Ushbu mahsulot faqat mo'ljallangan maqsadlarda ishlatilishi kerak. Har qanday boshqa foydalanish shakli noto'g'ri va/yoki xavfli deb hisoblanishi kerak. Agar sizda biron bir shubha bo'lsa, GEWISS SAT texnik yordam xizmatiga murojaat qiling.
• Mahsulotni o'zgartirish mumkin emas. Har qanday o'zgartirish kafolatni bekor qiladi va mahsulotni xavfli qilishi mumkin.
• Agar mahsulot noto'g'ri yoki noto'g'ri ishlatilsa yoki buzilsa, ishlab chiqaruvchi har qanday zarar uchun javobgar bo'lmaydi.
• Amaldagi Yevropa Ittifoqi direktivalari va qoidalarini bajarish maqsadida ko'rsatilgan aloqa nuqtasi:

  GEWISS S.p.a. Via A. Volta, 1 - 24069 Cenate Sotto (BG) - Italiya
  Tel.: +39 035 946 111 - qualitymarks@gewiss.com

Agar uskunada yoki qadoqda chizilgan axlat qutisi belgisi paydo bo'lsa, bu mahsulot ish muddati tugagandan so'ng boshqa umumiy chiqindilar bilan birga tashlanmasligi kerakligini anglatadi. Foydalanuvchi eskirgan mahsulotni saralangan chiqindilar markaziga olib borishi yoki yangisini sotib olayotganda sotuvchiga qaytarishi kerak. Sotish maydoni kamida 400 m² bo'lgan dilerlarga utilizatsiya qilishga tayyor va 25 sm dan kam bo'lgan mahsulotlarni hech qanday sotib olish majburiyatisiz bepul topshirish mumkin. Ishlatilgan qurilmani ekologik toza utilizatsiya qilish yoki keyinchalik qayta ishlash uchun samarali saralangan chiqindilarni yig'ish atrof-muhitga va odamlarning sog'lig'iga salbiy ta'sir ko'rsatishning oldini olishga yordam beradi va qurilish materiallarini qayta ishlatish va/yoki qayta ishlashni rag'batlantiradi. GEWISS elektr va elektron uskunalarini to'g'ri saqlash va qayta ishlatish yoki qayta ishlashni qo'llab-quvvatlaydigan operatsiyalarda faol ishtirok etadi.

Gewiss radio maqolasi (kod GWA1512) 2014/53/EU direktivasiga muvofiqligini e'lon qiladi. Yevropa Ittifoqi deklaratsiyasining to'liq matni quyidagi Internet manzilida mavjud: www.gewiss.com

Tegishli Yevropa direktivalari va qoidalariga muvofiq aloqa ma'lumotlari:
GEWISS S.p. A. Via A.Volta, 1 IT-24069 Cenate Sotto (BG) Italiya Tel: +39 035 946 111 E-mail: qualitymarks@gewiss.com
