Gewiss CHORUS GWA1512 - Zigbee түтін датчигінің нұсқаулығы

Қаптама мазмұны

1 zigbee түтін датчигі

2 бекіту бұрандасы және қабырғаға арналған тығындар

1 Орнату және пайдаланушы нұсқаулығы

1 CR123 батареясы

ҚЫСҚАША

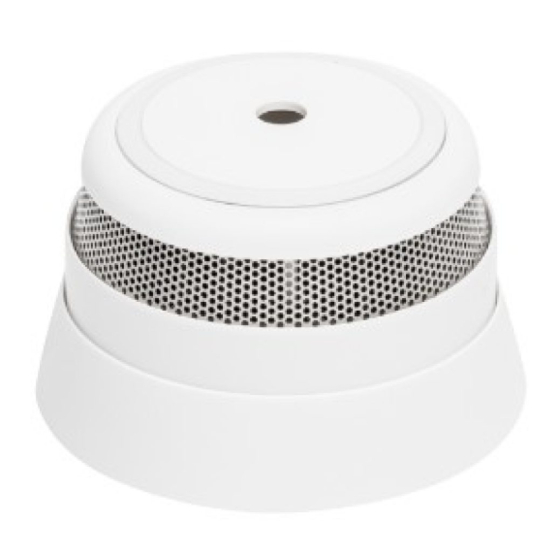

Zigbee түтін датчигі GWA1512 сіздің үйіңіздегі түтіннің бар екенін тез анықтайды, ескерту дыбысын іске қосады және zigbee арқылы дабыл хабарламасын жібереді. Құрылғы жеке үйлерде, кемпингтік тіркемелерде, жылжымалы үйлерде және керуендерде пайдалануға арналған. Оны қайықтарда пайдалану ұсынылмайды.

Құрылғы мыналармен жабдықталған (A суреті):

A1. Көп функциялы түйме/ҚЫЗЫЛ LED

A2. Сынау және дабыл дыбысын өшіруге арналған түйме

ҚҰРАСТЫРУ

Құрылғыны орнату үшін:

1. Датчикті сағат тіліне қарсы бұрау арқылы негізден алыңыз.
2. Қабырғадағы немесе төбедегі қабырға тығындарына арналған бекіту нүктелерін белгілеу үшін негіздегі тесіктерді пайдаланыңыз (D1 суреті).
3. Негізді орнына бекіту үшін жеткізілген бұрандалар мен қабырға тығындарын пайдаланыңыз (D2 суреті).
4. Датчикті негізінде сағат тілімен бағыттас етіп "шерту" дыбысын естігенше бұраңыз; егер батарея орнатылмаған болса немесе дұрыс салынбаған болса, шерту дыбысын естімейсіз (D3 суреті).

Датчикті орналастыру бойынша кеңестер:

• Егер қабырғаға орнатылса, ол төбеден 30-50 см қашықтықта орналасуы керек (E1 суреті).
• Егер төбеге орнатылса, ол қабырғадан кемінде 50 см қашықтықта орналасуы керек (E2 суреті).
• Құрылғы қабырғалардан, желдету жүйесінен немесе кез келген басқа кедергіден кемінде 50 см қашықтықта орналасуы керек.
• Ол каминнен немесе пештен кемінде 4 метр қашықтықта орналасуы керек.
• Ауданы 80 м²-ден асатын бөлмелерде оңтайлы қауіпсіздікті қамтамасыз ету үшін бірнеше түтін датчиктерін орнатыңыз.
• Батареяны қиындықсыз тексеріп, ауыстыру үшін орнату орнына жету оңай болуы керек.
• Әр қабатқа кемінде бір түтін датчигін орнатуға және олардың арасындағы қашықтықты 10 метрден асырмауға кеңес беріледі.

Датчикті МЫНА ЖЕРГЕ ОРНАТПАҢЫЗ:

• шаңды бөлмелерде
• көлбеу төбелердің ең биік бөлігінде, төбенің бұрыштарында немесе қабырғадан 50 см-ден аз қашықтықта.
• ас үйде немесе гаражда немесе ылғалдылық, газ және түтін қаупі бар каминдердің жанында.

ФУНКЦИЯЛАРЫ

Құрылғы келесі функцияларды орындайды:

Түтінді анықтау

Құрылғы түтіннің бар екенін анықтайды, дыбыстық сигналды іске қосады және zigbee радио сигналын жібереді.

Температура датчигі

Құрылғыда кіріктірілген температура датчигі бар. Температура мәні өзгерістер 0,1°C-тан артық болса, әр минут сайын немесе мән тұрақты болып қалса, әр 10 минут сайын жіберіледі.

ЖЕЛІ КОНФИГУРАЦИЯСЫ

Желіге қосылу

Түтін датчигін батареяны салу арқылы (зауыттық параметрлермен) бар zigbee желісіне қосуға болады (B суреті). Ол автоматты түрде қосылу үшін zigbee желісін іздеуді іске қосады (ең көбі 15 минут). Zigbee желісінің ашық екеніне көз жеткізіңіз ("қосылуға рұқсат" белсенді). Іздеу кезінде A1 LED шамы әр секунд сайын жыпылықтайды. Құрылғы желімен байланысқан кезде іздеу аяқталады және LED жыпылықтауды тоқтатып, өшеді. Егер іздеу уақыты аяқталса, оны көп мақсатты түймені (A1) қысқа басу арқылы қайта бастауға болады.

Зауыттық күйге қайтару

Құрылғының аномальды жұмыс істеуі жағдайында немесе оны жаңа zigbee желісінде пайдаланбас бұрын, оны қалпына келтіру керек.

Құрылғыны зауыттық күйге келтіру және зауыттық жағдайларды қалпына келтіру үшін:

1. Датчикті сағат тіліне қарсы бұрау арқылы негізден алыңыз.
2. Көп мақсатты түймені (A1) басып, LED үздіксіз жыпылықтай бастағанша ұстап тұрыңыз.
3. Түймені босатыңыз.
4. Қалпына келтіру аяқталғаннан кейін құрылғы қосылу үшін жаңа желіні іздейді және A1 LED әр секунд сайын жыпылықтайды.

Құрылғы өзінің зауыттық конфигурациясын қайта бастайды, барлық байланыстарды және бұрын қосылған zigbee желісіне қатысты деректерді жояды.

БАЙЛАНЫСТЫ ҚҰРУ/ЖОЮ

Байланыстар мен қолданба функцияларын бағдарламалық жасақтама арқылы немесе жергілікті жерде, көп мақсатты түйме/LED арқылы конфигурациялауға болады. Конфигурация параметрлері және олардың мәндері туралы толық ақпарат zigbee Commissioning Tool бағдарламалық жасақтамасының техникалық нұсқаулығында берілген (www.gewiss.com).

Түтін дабылы мен өлшенген температураны байланыстыру (EZ Mode Initiator)

Түтін датчигін түтін дабылын немесе өлшенген температура мәнін пайдаланатын кемінде бір zigbee құрылғысымен байланыстыру үшін сіз:

1. Түтін датчигімен байланыстырғыңыз келетін құрылғыдағы идентификация режимін іске қосыңыз
2. Түтін датчигінің көп мақсатты түймесін/LED (A1) басып, шамамен 5 секунд бойы, LED жыпылықтағанша ұстап тұрыңыз, содан кейін оны босатыңыз.
3. Түтін датчигінің көп мақсатты LED шамының үнемі (әр 3 секунд сайын) жыпылықтап тұрғанына көз жеткізіңіз, бұл үйлесімді құрылғыны іздеу кезеңін көрсетеді; егер бұл олай болмаса, 2-тармақтан бастап процедураны қайталаңыз
4. Егер байланыстыру дұрыс аяқталса немесе үйлесімді құрылғыны іздеу кезеңі аяқталса (3 минут), көп мақсатты LED жыпылықтауды тоқтатады.

ЕСКЕРТПЕ: егер сіз кемінде бір түтін датчигінен және GWA1521 жетекшісінен тұратын жүйе жасағыңыз келсе, байланыстыру кезеңін аяқтаңыз, содан кейін жетекшінің dip-қосқыштарын келесідей етіп орнатыңыз:

Осы конфигурациямен жетекші кемінде бір датчик түтін дабылын іске қосқан кезде шығыс контактісін жабады; контактіні тек жетекшімен байланысты жергілікті түймені басу арқылы қайта ашуға болады.

СЫНАУ ЖӘНЕ ДАБЫЛ ДЫБЫСЫН ӨШІРУ

Түтін анықталған кезде сирена дыбыс береді. Дабыл дыбысын өшіру үшін құрылғының алдыңғы жағындағы дыбыс өшіргіш түймесін басыңыз (C суреті). Датчик 10 минутқа тоқтатылады. Батареяны орнатқаннан немесе ауыстырғаннан кейін түтін датчигінің дұрыс жұмыс істейтінін әрқашан тексеріңіз. Сынау және дабыл дыбысын өшіру түймесі басылған кезде құрылғы акустикалық сигнал шығаруы керек. Егер сынау және дабыл дыбысын өшіру түймесін басып тұрса (6,5 с - 3 акустикалық сигналға тең), ол zigbee желісінде жіберілетін дабыл жасайды.

Дұрыс жұмыс істейтініне көз жеткізу үшін барлық датчиктерді аптасына бір рет сынаңыз.

БАТАРЕЯНЫ АУЫСТЫРУ

Батарея заряды таусылған кезде құрылғы әр минут сайын қысқа акустикалық сигнал шығарады. Батареяны ауыстыру үшін датчикті сағат тіліне қарсы бұрау арқылы негізден алыңыз. Жаңа батареяны полярлықты сақтай отырып салыңыз.

Датчикті негізінде сағат тілімен бағыттас етіп "шерту" дыбысын естігенше бұрап ауыстырыңыз. Енді құрылғының дұрыс жұмыс істейтініне көз жеткізуге кеңес беріледі.

ТЕХНИКАЛЫҚ ДЕРЕКТЕР

• Құрылғының қауіпсіздігі тек қауіпсіздік және пайдалану нұсқаулары сақталған кезде ғана кепілдендіріледі, сондықтан оларды қол жетімді жерде сақтаңыз. Бұл нұсқауларды орнатушы мен соңғы пайдаланушының алғанына көз жеткізіңіз.
• Бұл өнімді тек өзі арналған мақсатта ғана пайдалану керек. Кез келген басқа пайдалану түрі дұрыс емес және/немесе қауіпті деп есептелуі керек. Егер сізде қандай да бір күмән болса, GEWISS SAT техникалық қолдау қызметіне хабарласыңыз.
• Өнімді өзгертпеу керек. Кез келген өзгерту кепілдікті жояды және өнімді қауіпті етуі мүмкін.
• Өнім дұрыс немесе қате пайдаланылса немесе оған қол сұғылса, өндіруші кез келген залал үшін жауапты болмайды.
• Қолданыстағы ЕО директивалары мен ережелерін орындау мақсатында көрсетілген байланыс нүктесі:

  GEWISS S.p.a. Via A. Volta, 1 - 24069 Cenate Sotto (BG) - Italy
  Тел.: +39 035 946 111 - qualitymarks@gewiss.com

Егер сызылған қоқыс жәшігінің белгісі жабдықта немесе қаптамада пайда болса, бұл өнімді жұмыс істеу мерзімі аяқталғаннан кейін басқа жалпы қалдықтармен бірге қосуға болмайтынын білдіреді. Пайдаланушы тозған өнімді сұрыпталған қалдықтар орталығына апаруы немесе жаңасын сатып алған кезде бөлшек саудагерге қайтаруы керек. Сату аумағы кемінде 400 м² болатын дилерлерге кез келген сатып алу міндеттемесінсіз, жоюға дайын және өлшемі 25 см-ден аз өнімдерді тегін тапсыруға болады. Пайдаланылған құрылғыны қоршаған ортаға зиян келтірмейтін жою немесе оны кейіннен қайта өңдеу үшін тиімді сұрыпталған қалдықтарды жинау қоршаған ортаға және адамдардың денсаулығына ықтимал теріс әсерлердің алдын алуға көмектеседі және құрылыс материалдарын қайта пайдалануды және/немесе қайта өңдеуді ынталандырады. GEWISS электрлік және электрондық жабдықтарды дұрыс құтқаруды және қайта пайдалануды немесе қайта өңдеуді қолдайтын операцияларға белсенді қатысады.

Gewiss радио мақаласының (GWA1512 коды) 2014/53/EU директивасына сәйкес келетінін мәлімдейді. ЕО декларациясының толық мәтіні келесі Интернет мекенжайында қол жетімді: www.gewiss.com

Тиісті Еуропалық директивалар мен ережелерге сәйкес байланыс мәліметтері:
GEWISS S.p. A. Via A.Volta, 1 IT-24069 Cenate Sotto (BG) Italy Тел: +39 035 946 111 Электрондық пошта: qualitymarks@gewiss.com
