Gewiss CHORUS GWA1512 - Manual de utilizare pentru senzorul de fum Zigbee

CONȚINUTUL PACHETULUI

1 senzor de fum zigbee

2 șuruburi de fixare și dibluri

1 Manual de instalare și utilizare

1 baterie CR123

PE SCURT

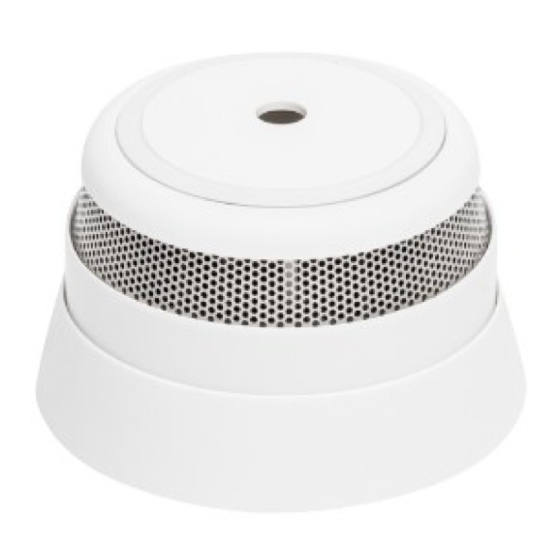

Senzorul de fum zigbee GWA1512 detectează rapid prezența fumului în locuința dumneavoastră, activând un buzzer de avertizare și trimițând un mesaj de alarmă prin zigbee. Dispozitivul este proiectat pentru a fi utilizat în locuințe private, remorci de camping, case mobile și rulote. Nu este recomandat pentru utilizare pe ambarcațiuni.

Dispozitivul este echipat cu (Figura A):

A1. Buton multifuncțional/LED ROȘU

A2. Buton pentru testare și dezactivare alarmă

ASAMBLARE

Pentru a instala dispozitivul:

1. Scoateți senzorul de pe bază, rotindu-l în sens invers acelor de ceasornic.
2. Utilizați găurile de pe bază pentru a marca punctele de fixare pentru dibluri pe tavan sau pe perete (Figura D1).
3. Utilizați șuruburile și diblurile furnizate pentru a fixa baza în poziție (Figura D2).
4. Rotiți senzorul în sensul acelor de ceasornic pe baza sa până când auziți un "click"; dacă bateria nu este instalată sau a fost introdusă incorect, nu veți auzi click-ul (Figura D3).

Sfaturi pentru poziționarea senzorului:

• Dacă este montat pe un perete, acesta trebuie poziționat la 30-50cm de tavan (Figura E1).
• Dacă este montat pe tavan, acesta trebuie poziționat la cel puțin 50cm de perete (Figura E2).
• Dispozitivul trebuie poziționat la cel puțin 50cm de pereți, sistemul de ventilație sau orice alt obstacol.
• Trebuie poziționat la cel puțin 4 metri de șemineu sau sobă.
• Pentru a asigura o siguranță optimă în încăperi cu o suprafață de peste 80m², montați mai mulți senzori de fum.
• Locul de instalare trebuie să fie ușor accesibil, astfel încât bateria să poată fi verificată și înlocuită fără dificultate.
• Se recomandă să instalați cel puțin un senzor de fum pe fiecare etaj și să mențineți o distanță maximă de 10 metri între ei.

NU INSTALAȚI senzorul:

• în încăperi prăfuite
• în partea cea mai înaltă a tavanelor înclinate, în colțurile tavanului sau la mai puțin de 50cm de un perete.
• în bucătărie sau garaj, sau lângă șeminee, unde există riscul de umiditate, gaz și fum.

FUNCȚII

Dispozitivul îndeplinește următoarele funcții:

Detectarea fumului

Dispozitivul detectează prezența fumului, activând un buzzer și trimițând un semnal radio zigbee.

Senzor de temperatură

Dispozitivul are un senzor de temperatură încorporat. Valoarea temperaturii este trimisă în fiecare minut dacă variațiile sunt mai mari de 0,1°C, sau la fiecare 10 minute dacă valoarea rămâne constantă.

CONFIGURAREA REȚELEI

Conectarea la rețea

Senzorul de fum poate fi adăugat (cu setările din fabrică) la o rețea zigbee existentă, prin introducerea bateriei (Figura B). Acesta va lansa automat o căutare a unei rețele zigbee la care să se conecteze (maximum 15 minute). Asigurați-vă că rețeaua zigbee este deschisă (funcția "permit join" activă). În timpul căutării, LED-ul A1 va clipi în fiecare secundă. Când dispozitivul este asociat cu o rețea, căutarea se termină și LED-ul încetează să clipească și se stinge. Dacă timpul de căutare expiră, acesta poate fi repornit printr-o apăsare scurtă pe butonul multifuncțional (A1).

Resetare la setările din fabrică

În cazul unei funcționări anormale a dispozitivului sau înainte de a-l utiliza într-o nouă rețea zigbee, trebuie să-l resetați.

Pentru a efectua resetarea la setările din fabrică a dispozitivului și a restabili condițiile din fabrică:

1. Scoateți senzorul de pe bază, rotindu-l în sens invers acelor de ceasornic.
2. Apăsați butonul multifuncțional (A1) și mențineți-l apăsat până când LED-ul începe să clipească continuu.
3. Eliberați butonul.
4. Odată ce resetarea a fost finalizată, dispozitivul va căuta o nouă rețea la care să se conecteze, iar LED-ul A1 va clipi în fiecare secundă.

Dispozitivul revine la configurația sa din fabrică, ștergând toate legăturile și datele referitoare la rețeaua zigbee la care a fost conectat anterior.

CREAREA/ȘTERGEREA LEGĂTURILOR

Legăturile și funcțiile aplicației pot fi configurate prin software sau local, folosind butonul multifuncțional/LED-ul. Informații detaliate despre parametrii de configurare și valorile acestora sunt furnizate în manualul tehnic al software-ului zigbee Commissioning Tool (www.gewiss.com).

Legarea alarmei de fum și a temperaturii măsurate (Inițiator Mod EZ)

Pentru a asocia senzorul de fum cu cel puțin un dispozitiv zigbee care utilizează alarma de fum sau valoarea temperaturii măsurate, trebuie să:

1. Activați modul de identificare pe dispozitivul pe care doriți să-l conectați cu senzorul de fum
2. Apăsați butonul multifuncțional/LED (A1) al senzorului de fum și mențineți-l apăsat timp de aproximativ 5 secunde, până când LED-ul clipește, apoi eliberați-l.
3. Asigurați-vă că LED-ul multifuncțional al senzorului de fum clipește regulat (la fiecare 3 secunde), indicând faza de căutare a dispozitivului compatibil; dacă nu este cazul, repetați procedura de la punctul 2
4. Dacă legarea a fost finalizată corect sau dacă faza de căutare a dispozitivului compatibil a expirat (3 minute), LED-ul multifuncțional va înceta să clipească.

NOTĂ: dacă doriți să creați un sistem format din cel puțin un senzor de fum cu actuatorul GWA1521, finalizați faza de legare și apoi setați dip-switch-urile actuatorului după cum urmează:

Cu această configurație, actuatorul închide contactul de ieșire atunci când cel puțin un senzor activează alarma de fum; contactul poate fi redeschis doar prin apăsarea butonului local asociat cu actuatorul.

TESTAREA ȘI DEZACTIVAREA ALARMEI

Când este detectat fum, sirena va suna. Pentru a dezactiva alarma, apăsați butonul de dezactivare de pe partea frontală a dispozitivului (Figura C). Senzorul va fi inhibat timp de 10 minute. Verificați întotdeauna dacă senzorul de fum funcționează corect după instalarea sau înlocuirea bateriei. Când se apasă butonul de testare și dezactivare a alarmei, dispozitivul trebuie să emită un semnal acustic. Dacă butonul de testare și dezactivare a alarmei este menținut apăsat (6,5 s - echivalentul a 3 semnale acustice), acesta generează o alarmă care este trimisă în rețeaua zigbee.

Testați toți senzorii o dată pe săptămână, pentru a vă asigura că funcționează corect.

ÎNLOCUIREA BATERIEI

Când bateria este descărcată, dispozitivul va emite un semnal acustic scurt în fiecare minut. Pentru a înlocui bateria, scoateți senzorul de pe bază, rotindu-l în sens invers acelor de ceasornic. Introduceți bateria nouă, respectând polaritatea.

Înlocuiți senzorul, rotindu-l în sensul acelor de ceasornic pe baza sa până când auziți un "click". Acum se recomandă să vă asigurați că dispozitivul funcționează corect.

DATE TEHNICE

• Siguranța dispozitivului este garantată numai atunci când sunt respectate instrucțiunile de siguranță și utilizare, așa că păstrați-le la îndemână. Asigurați-vă că aceste instrucțiuni sunt primite de instalator și de utilizatorul final.
• Acest produs trebuie utilizat numai în scopul pentru care a fost proiectat. Orice altă formă de utilizare trebuie considerată necorespunzătoare și/sau periculoasă. Dacă aveți dubii, contactați serviciul de asistență tehnică GEWISS SAT.
• Produsul nu trebuie modificat. Orice modificare va anula garanția și poate face produsul periculos.
• Producătorul nu poate fi făcut responsabil pentru nicio daune dacă produsul este utilizat în mod necorespunzător sau incorect sau dacă este manipulat.
• Punctul de contact indicat în scopul îndeplinirii directivelor și reglementărilor UE aplicabile:

  GEWISS S.p.a. Via A. Volta, 1 - 24069 Cenate Sotto (BG) - Italia
  Tel.: +39 035 946 111 - qualitymarks@gewiss.com

Dacă simbolul coșului de gunoi tăiat apare pe echipament sau pe ambalaj, aceasta înseamnă că produsul nu trebuie inclus cu alte deșeuri generale la sfârșitul duratei sale de viață. Utilizatorul trebuie să ducă produsul uzat la un centru de colectare selectivă sau să-l returneze vânzătorului la achiziționarea unuia nou. Produsele gata de eliminare și care măsoară mai puțin de 25 cm pot fi predate gratuit dealerilor a căror suprafață de vânzare acoperă cel puțin 400 m², fără nicio obligație de cumpărare. O colectare selectivă eficientă a deșeurilor pentru eliminarea ecologică a dispozitivului uzat sau reciclarea ulterioară a acestuia ajută la evitarea potențialelor efecte negative asupra mediului și a sănătății oamenilor și încurajează reutilizarea și/sau reciclarea materialelor de construcție. GEWISS participă activ la operațiunile care susțin recuperarea corectă și reutilizarea sau reciclarea echipamentelor electrice și electronice.

Gewiss declară că articolul radio (cod GWA1512) este conform cu Directiva 2014/53/UE. Textul complet al declarației UE este disponibil la următoarea adresă de internet: www.gewiss.com

Detalii de contact conform Directivelor și Regulamentelor Europene relevante:
GEWISS S.p. A. Via A.Volta, 1 IT-24069 Cenate Sotto (BG) Italy Tel: +39 035 946 111 E-mail: qualitymarks@gewiss.com
