Gewiss CHORUS GWA1512 - Zigbee -savunilmaisimen käyttöohje

PAKKAUKSEN SISÄLTÖ

1 zigbee -savunilmaisin

2 kiinnitysruuvia ja seinätulppaa

1 Asennus- ja käyttöohje

1 CR123 -paristo

LYHYESTI

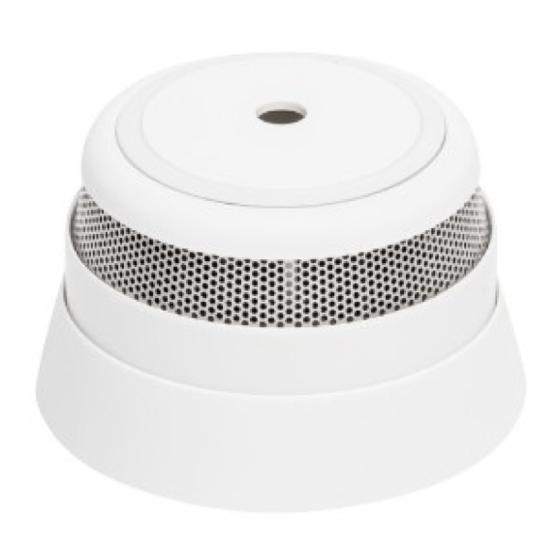

Zigbee -savunilmaisin GWA1512 havaitsee nopeasti savun läsnäolon kodissasi, aktivoiden varoitussummerin ja lähettäen hälytysviestin zigbeen kautta. Laite on suunniteltu käytettäväksi yksityiskodeissa, retkeilyvaunuissa, asuntovaunuissa ja matkailuautoissa. Sitä ei suositella käytettäväksi veneissä.

Laite on varustettu (kuva A):

A1. Monitoimipainike/PUNAINEN LED

A2. Painike testaukseen ja hälytyksen hiljentämiseen

ASENNUS

Laitteen asentaminen:

1. Irrota tunnistin pohjasta kiertämällä sitä vastapäivään.
2. Käytä pohjassa olevia reikiä merkitsemään seinätulppien kiinnityskohdat kattoon tai seinään (kuva D1).
3. Kiinnitä pohja paikalleen mukana toimitetuilla ruuveilla ja seinätulpilla (kuva D2).
4. Kierrä tunnistinta myötäpäivään pohjassaan, kunnes kuulet "napsahduksen"; jos paristoa ei ole asennettu tai se on asennettu väärin, et kuule napsahdusta (kuva D3).

Vinkkejä tunnistimen sijoittamiseen:

• Jos se asennetaan seinälle, sen on oltava 30-50 cm:n etäisyydellä katosta (kuva E1).
• Jos se asennetaan kattoon, sen on oltava vähintään 50 cm:n etäisyydellä seinästä (kuva E2).
• Laitteen on oltava vähintään 50 cm:n etäisyydellä seinistä, ilmanvaihtojärjestelmästä tai muista esteistä.
• Sen on oltava vähintään 4 metrin etäisyydellä takasta tai liedestä.
• Varmistaaksesi optimaalisen turvallisuuden yli 80 m²:n huoneissa, asenna useita savunilmaisimia.
• Asennuspaikan on oltava helposti saavutettavissa, jotta paristo voidaan tarkistaa ja vaihtaa vaikeuksitta.
• On suositeltavaa asentaa vähintään yksi savunilmaisin jokaiseen kerrokseen ja pitää niiden välinen enimmäisetäisyys 10 metriä.

ÄLÄ ASENNA tunnistinta:

• pölyisiin huoneisiin
• kaltevien kattojen korkeimpaan osaan, katon kulmiin tai alle 50 cm:n etäisyydelle seinästä.
• keittiöön tai autotalliin tai takkojen lähelle, joissa on kosteuden, kaasun ja savun vaara.

TOIMINNOT

Laite suorittaa seuraavat toiminnot:

Savun havaitseminen

Laite havaitsee savun läsnäolon, aktivoiden summerin ja lähettäen zigbee -radiosignaalin.

Lämpötila-anturi

Laitteessa on sisäänrakennettu lämpötila-anturi. Lämpötila-arvo lähetetään joka minuutti, jos vaihtelut ovat yli 0,1 °C, tai 10 minuutin välein, jos arvo pysyy vakiona.

VERKON MÄÄRITYS

Liittyminen verkkoon

Savunilmaisin voidaan lisätä (tehdasasetuksilla) olemassa olevaan zigbee -verkkoon asettamalla paristo paikalleen (kuva B). Se käynnistää automaattisesti haun yhdistettävälle zigbee -verkolle (enintään 15 minuuttia). Varmista, että zigbee -verkko on avoin ("permit join" (salli liittyminen) aktiivinen). Haun aikana LED A1 vilkkuu joka sekunti. Kun laite on liitetty verkkoon, haku päättyy ja LED lakkaa vilkkumasta ja sammuu. Jos hakuaika umpeutuu, se voidaan käynnistää uudelleen painamalla lyhyesti monitoimipainiketta (A1).

Tehdasasetusten palautus

Jos laitteen toiminta on poikkeavaa tai ennen sen käyttöä uudessa zigbee -verkossa, se on nollattava.

Laitteen tehdasasetusten palauttaminen ja tehdasolosuhteiden palauttaminen:

1. Irrota tunnistin pohjasta kiertämällä sitä vastapäivään.
2. Paina monitoimipainiketta (A1) ja pidä sitä painettuna, kunnes LED alkaa vilkkua jatkuvasti.
3. Vapauta painike.
4. Kun nollaus on valmis, laite etsii uutta verkkoa, johon yhdistää, ja LED A1 vilkkuu joka sekunti.

Laite palauttaa tehdasasetuksensa poistaen kaikki sidokset ja tiedot, jotka liittyvät zigbee -verkkoon, johon se oli aiemmin yhdistetty.

SIDOKSEN LUOMINEN/POISTAMINEN

Sidokset ja sovellustoiminnot voidaan määrittää ohjelmiston kautta tai paikallisesti käyttämällä monitoimipainiketta/LEDiä. Yksityiskohtaisia tietoja määritysparametreista ja niiden arvoista on zigbee Commissioning Tool -ohjelmiston teknisessä käsikirjassa (www.gewiss.com).

Savuhälytyksen ja mitatun lämpötilan sidonta (EZ Mode Initiator)

Jos haluat liittää savunilmaisimen vähintään yhteen zigbee -laitteeseen, joka käyttää savuhälytystä tai mitattua lämpötila-arvoa, sinun on:

1. Aktivoi tunnistustila laitteessa, jonka haluat linkittää savunilmaisimeen
2. Paina savunilmaisimen monitoimipainiketta/LEDiä (A1) ja pidä sitä painettuna noin 5 sekuntia, kunnes LED vilkkuu, ja vapauta se sitten.
3. Varmista, että savunilmaisimen monitoimi-LED vilkkuu säännöllisesti (3 sekunnin välein), mikä osoittaa yhteensopivan laitteen hakuvaiheen; jos näin ei ole, toista toimenpide kohdasta 2 alkaen
4. Jos sidonta on suoritettu oikein tai jos yhteensopivan laitteen hakuvaihe on päättynyt (3 minuuttia), monitoimi-LED lakkaa vilkkumasta.

HUOMAUTUS: jos haluat luoda järjestelmän, joka koostuu vähintään yhdestä savunilmaisimesta ja toimilaitteesta GWA1521, suorita sidontavaihe ja aseta sitten toimilaitteen dip-kytkimet seuraavasti:

Tällä kokoonpanolla toimilaite sulkee lähtökoskettimen, kun vähintään yksi tunnistin aktivoi savuhälytyksen; kosketin voidaan avata uudelleen vain painamalla toimilaitteeseen liittyvää paikallista painiketta.

TESTAUS JA HÄLYTYKSEN HILJENTÄMINEN

Kun savua havaitaan, sireeni soi. Voit hiljentää hälytyksen painamalla laitteen etuosassa olevaa hiljennyspainiketta (kuva C). Tunnistin on estetty 10 minuutin ajan. Tarkista aina, että savunilmaisin toimii oikein pariston asentamisen tai vaihtamisen jälkeen. Kun testaus- ja hälytyksen hiljennyspainiketta painetaan, laitteen on annettava äänimerkki. Jos testaus- ja hälytyksen hiljennyspainiketta pidetään painettuna (6,5 s - vastaa 3 äänimerkkiä), se tuottaa hälytyksen, joka lähetetään zigbee -verkossa.

Testaa kaikki tunnistimet kerran viikossa varmistaaksesi, että ne toimivat oikein.

PARISTON VAIHTAMINEN

Kun paristo on tyhjä, laite antaa lyhyen äänimerkin joka minuutti. Voit vaihtaa pariston irrottamalla tunnistimen pohjasta kiertämällä sitä vastapäivään. Aseta uusi paristo paikalleen noudattaen napaisuutta.

Vaihda tunnistin kiertämällä sitä myötäpäivään pohjassaan, kunnes kuulet "napsahduksen". Nyt on suositeltavaa varmistaa, että laite toimii oikein.

TEKNISET TIEDOT

• Laitteen turvallisuus taataan vain, kun turvallisuus- ja käyttöohjeita noudatetaan, joten pidä ne käden ulottuvilla. Varmista, että asentaja ja loppukäyttäjä saavat nämä ohjeet.
• Tätä tuotetta saa käyttää vain siihen tarkoitukseen, johon se on suunniteltu. Kaikkea muuta käyttöä on pidettävä sopimattomana ja/tai vaarallisena. Jos sinulla on epäilyksiä, ota yhteyttä GEWISS SAT -tekniseen tukipalveluun.
• Tuotetta ei saa muokata. Kaikki muutokset mitätöivät takuun ja voivat tehdä tuotteesta vaarallisen.
• Valmistajaa ei voida pitää vastuussa vahingoista, jos tuotetta on käytetty väärin tai virheellisesti tai siihen on kajottu.
• Yhteyspiste, joka on ilmoitettu sovellettavien EU-direktiivien ja -määräysten täyttämistä varten:

  GEWISS S.p.a. Via A. Volta, 1 - 24069 Cenate Sotto (BG) - Italy
  Puh.: +39 035 946 111 - qualitymarks@gewiss.com

Jos laitteessa tai pakkauksessa on yliviivattu roskakorin symboli, tämä tarkoittaa, että tuotetta ei saa hävittää muun yleisen jätteen mukana sen käyttöiän päätyttyä. Käyttäjän on vietävä käytetty tuote lajiteltuun jätekeskukseen tai palautettava se jälleenmyyjälle uutta ostaessaan. Hävitykseen valmiit ja alle 25 cm:n kokoiset tuotteet voidaan luovuttaa maksutta jälleenmyyjille, joiden myyntipinta-ala on vähintään 400 m², ilman ostopakkoa. Tehokas lajiteltu jätteiden keräys käytetyn laitteen ympäristöystävällistä hävittämistä tai sen myöhempää kierrätystä varten auttaa välttämään mahdolliset kielteiset vaikutukset ympäristöön ja ihmisten terveyteen sekä edistää rakennusmateriaalien uudelleenkäyttöä ja/tai kierrätystä. GEWISS osallistuu aktiivisesti toimintoihin, jotka tukevat sähkö- ja elektroniikkalaitteiden oikeaa talteenottoa ja uudelleenkäyttöä tai kierrätystä.

Gewiss vakuuttaa, että radiolaite (koodi GWA1512) on direktiivin 2014/53/EU mukainen. EU-vaatimustenmukaisuusvakuutuksen täydellinen teksti on saatavilla seuraavassa Internet-osoitteessa: www.gewiss.com

Yhteystiedot asiaankuuluvien eurooppalaisten direktiivien ja määräysten mukaisesti:
GEWISS S.p. A. Via A.Volta, 1 IT-24069 Cenate Sotto (BG) Italy Puh: +39 035 946 111 Sähköposti: qualitymarks@gewiss.com
