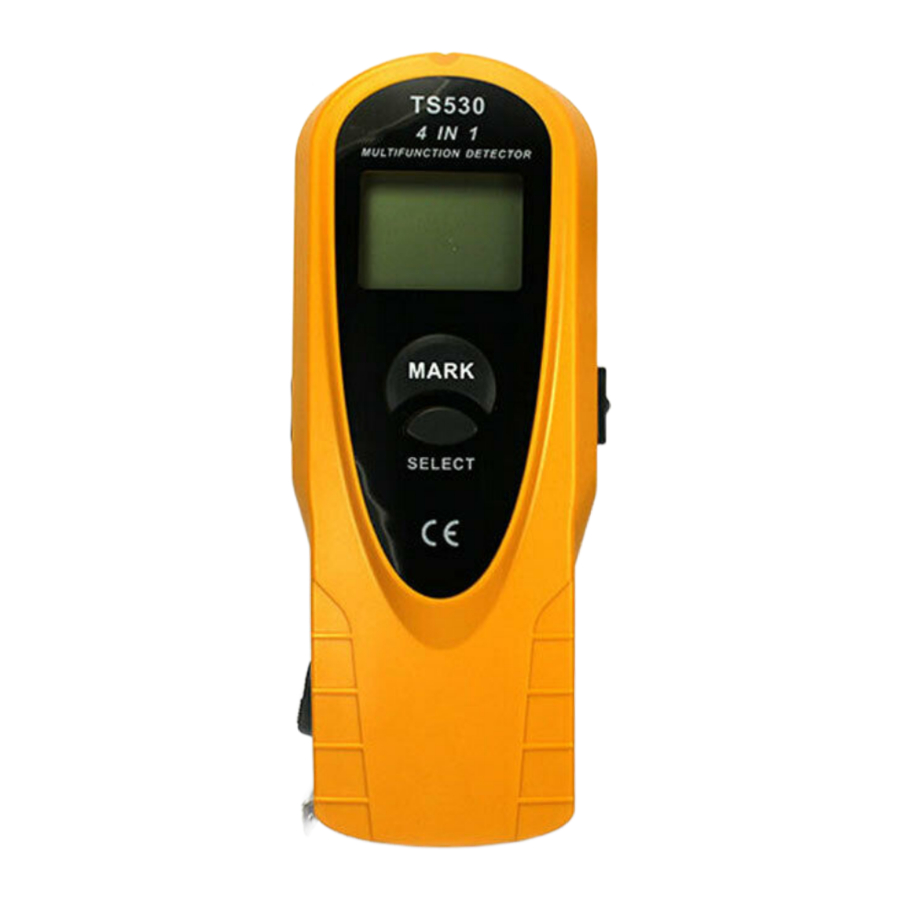

ELMARK TS530 - Ръководство за мултифункционален детектор

Съдържание

Прочетете внимателно това ръководство за употреба преди употреба

ВЪВЕДЕНИЕ

Това устройство е усъвършенстван детектор. То може да открива и локализира метал, AC напрежение и шипове. В допълнение, то включва измервателна лента. Може да се използва в строителството, монтажа и др.

ОСНОВНИ ХАРАКТЕРИСТИКИ

  1. Намиране на центъра на шипа
  2. Намиране на дървени и метални шипове
  3. AC сканиране за проследяване на проводник под напрежение
  4. Метално сканиране за намиране на пирони, тръби, арматура и други скрити метални предмети.
  5. Функция измервателна лента
  6. Автоматично изключване

ПРИЛОЖЕНИЯ

Това устройство може да се използва, когато искате да извършите следните дейности:

  1. Намиране на метални тръби в бетон.
  2. Намиране на електрическа кутия, вентилационен отвор, тръбопровод, арматура и въздуховоди.
  3. Проследяване на проводници под напрежение зад таван, под и стена.
  4. Измерване на дължината на обект.

ИНСТРУКЦИИ

Преглед на усъвършенствания детектор

  1. Прожектор
    Когато инструментът открие обект, той дава прожектор като индикатор в позицията на жлеба.
  2. LCD дисплей
  3. TEST (ТЕСТ) бутон
    Можете да натиснете и задържите този бутон за около 1 секунда, за да включите устройството, дисплеят ще покаже иконата на предишния режим на сканиране. Когато използвате устройството за откриване, трябва да натиснете и задържите този бутон.
  4. Push (Натисни) бутон
    След като приключите с използването на измервателната лента, просто натиснете този бутон.
  5. Измервателна лента
    За да използвате измервателната лента, просто я издърпайте.
  6. SELECT (ИЗБЕРИ) бутон
    За да изберете желания режим на сканиране, натиснете този бутон.
  7. Плъзгач за молив
    След като поставите молив в отвора за молив, можете да натиснете плъзгача за молив, за да извадите молива.
  8. MARK (МАРКИРАЙ) бутон
    В някои условия не е подходящо да се правят маркировки с молив. Можете да натиснете този бутон, за да маркирате точки върху повърхността на стената. В сравнение с използването на молив, използването на този бутон може да доведе до по-малко точен резултат при локализиране, особено за откриване на малки шипове.
  9. Отвор за молив
    За да съхраните молив за бъдеща употреба, поставете го в този отвор с върха напред.
  10. Жлеб (маркирайте мястото тук с молив)
    Когато инструментът открие обект, направете маркировка с молив в позицията на жлеба.

ИКОНИ НА ДИСПЛЕЯ

Икони на дисплея

Икона за цялостна аларма
(Тази икона се появява, когато инструментът е в калибриране или инструментът открие обект.)
Икона за цялостна аларма

РАБОТА

Включване на устройството

За да включите устройството, натиснете бутона TEST (ТЕСТ) за около 1 секунда, дисплеят ще покаже иконата на предишния режим на сканиране.

Сканиране за шипове

  1. Натиснете бутона SELECT (ИЗБЕРИ), за да изберете режим на сканиране за шипове, поставете устройството до стената, натиснете и задръжте бутона TEST (ТЕСТ), устройството издава два къси звукови сигнала. Бавно преместете устройството настрани по стената (не отпускайте бутона TEST (ТЕСТ)).
  2. Когато се появи иконата за цялостна аларма и вграденият зумер издава непрекъснат звук, спрете да се движите. Това означава, че устройството открива ръб на шип. Маркирайте това място на жлеба (не отпускайте бутона TEST (ТЕСТ)).
  3. Продължете да се движите настрани по стената, докато иконата за цялостна аларма и звукът изчезнат, и след това, все още задържайки бутона TEST (ТЕСТ), обърнете посоката и локализирайте другия ръб, като използвате същата процедура, средната точка между двете маркировки е центърът на шипа. Вижте Фигура 4.
    Сканиране за шипове

Корекция на грешки: Ако LCD дисплеят започне да мига и да издава звуков сигнал, преместете се с няколко инча и започнете отново.


ЗАБЕЛЕЖКА:

  1. Откриването на шипове може да се извърши нормално върху стени с тапети. Въпреки това, то може да не функционира върху някои видове повърхности с фолио или метални тъкани.
  2. Ако случайно устройството е поставено върху летва или шип на стената, за да започне, иконата за цялостна аларма и звукът няма да се появят, когато ръбът на летвата или шипа на стената е под устройството.
  3. Повърхността на стената, по която искате да откриете, трябва да е равна.
  4. Препоръчваме да извършите откриване на метал/напрежение, за да се уверите, че откритата летва или дървен шип не е тръба или кабел. Моля, обърнете внимание, че някои малки закрепващи винтове или пирони могат да бъдат открити.
  5. Дръжте другата си ръка далеч от устройството, когато го използвате, за да избегнете смущения.
  6. Ако има два съседни шипа, устройството може да не открие точно.

Сканиране за метал

  1. Изберете режим на сканиране за метал, дръжте устройството във въздуха далеч от всякакви метални предмети, натиснете и задръжте бутона TEST (ТЕСТ), устройството издава два къси звукови сигнала. Поставете го на стената, вижте Фигура 3, бавно го преместете по повърхността (не отпускайте бутона TEST (ТЕСТ)).
  2. Когато се появи иконата за цялостна аларма и звукът, спрете да се движите. Това означава, че устройството открива ръб на метален предмет. Маркирайте това място на жлеба (не отпускайте бутона TEST (ТЕСТ)).
  3. Продължете да се движите в същата посока, докато иконата за цялостна аларма и звукът изчезнат, и след това, все още задържайки бутона TEST (ТЕСТ), обърнете посоката и локализирайте другия ръб. Маркирайте това място. Средната точка между двете маркировки е центърът на металния предмет. Вижте Фигура 5.
    (Тази икона се появява, когато инструментът е в калибриране или инструментът открие обект.)Сканиране за метал

AC сканиране

За максимална чувствителност започнете, като поставите устройството на някаква позиция далеч от проводници под напрежение.

  1. Изберете режим на AC сканиране, натиснете и задръжте бутона TEST (ТЕСТ), устройството издава два къси звукови сигнала. Поставете го на стената, вижте Фигура 6, бавно го преместете по стената (не отпускайте бутона TEST (ТЕСТ)).
  2. Когато се появи иконата за цялостна аларма и звукът, спрете да се движите. Това означава, че устройството открива ръб на проводник под напрежение. Маркирайте това място на жлеба (не отпускайте бутона TEST (ТЕСТ)).
  3. Продължете да се движите в същата посока, докато иконата за цялостна аларма и звукът изчезнат, и след това, все още задържайки бутона TEST (ТЕСТ), обърнете посоката и локализирайте другия ръб. Маркирайте това място. (Вижте Фигура 6 )
    AC сканиране
  4. Средната точка между двете маркировки е центърът на проводника под напрежение.


ЗАБЕЛЕЖКА:

  1. Проводниците, които са по-дълбоко от границата на откриване от повърхността, в тръбопровод или зад шперплат, няма да бъдат открити. Бъдете внимателни при тези обстоятелства.
  2. Търкането или удрянето на устройството по стената може да генерира статично електричество и да причини фалшива индикация.
  3. Токове на утечка
    Поради изключително малкия ток, необходим за причиняване на индикация от устройството, в някои ситуации може да се види очевидна фалшива индикация, т.е. проводник с лоша изолация, докосващ влажна стена, устройството ще покаже напрежение на стената. В тази ситуация устройството показва потенциална опасност, която трябва да бъде проверена с волтметър.

ЗАБЕЛЕЖКА

  1. Екранирани проводници или проводници под напрежение в метални тръбопроводи, корпуси, метални стени или дебели, плътни стени няма да бъдат открити.
  2. Бъдете внимателни, когато заковавате, режете или пробивате в стени, тавани и подове, които могат да съдържат проводници или тръби близо до повърхността.
  3. Когато работите близо до електрически проводници за променлив ток, винаги изключвайте захранването на проводниците.
  4. В зависимост от близостта на електрическите проводници или тръби до повърхността на стената, устройството може да ги открие по същия начин като шиповете. Винаги трябва да се внимава, когато заковавате, режете или пробивате в стени, подове и тавани, които могат да съдържат тези елементи.
  5. За да избегнете изненади, имайте предвид, че всичко, което е по-близо едно до друго или с различна ширина, може да бъде допълнителен шип, таванна греда, тръба или противопожарна преграда.
  6. Ако не използвате устройството за около 20 секунди, то ще се изключи автоматично. За да го включите отново, натиснете бутона TEST (ТЕСТ) за около 1 секунда.

СПЕЦИФИКАЦИЯ

Режим на шип Дървен шип 30×30mm: *14mm
Дълбочина на откриване Метален режим Желязна тръба с ø25mm: *30mm
Режим на напрежение Типична дълбочина от 50mm за 90~250V при 50~60 Hz.
Условия на работа -7°C ~ 40°C под 75% RH
Условия на съхранение -20°C ~ 50°C под 85% RH
Батерия 6F22, 9V
Размери 180(L)×73(W) ×32(T)mm
Тегло около 213g (включително батерията)


ЗАБЕЛЕЖКА:

Дълбочината на откриване и откриването на ръбове могат да варират в зависимост от съдържанието на влага в материалите, текстурата на стената, боята и др.

СМЯНА НА БАТЕРИЯТА

Когато символът " " се появи на дисплея, това означава, че батерията е изтощена и трябва да бъде сменена. Отстранете капака на батерията, свържете 9V батерия към кабела и я поставете вътре. Затворете правилно капака на батерията.

ИЗХВЪРЛЯНЕ НА ТОЗИ АРТИКУЛ

Уважаеми клиенти,
Ако в даден момент възнамерявате да изхвърлите този артикул, моля, имайте предвид, че много от неговите компоненти се състоят от ценни материали, които могат да бъдат рециклирани. Моля, не го изхвърляйте в кофата за боклук, а се консултирайте с местния съвет за съоръжения за рециклиране във вашия район.
