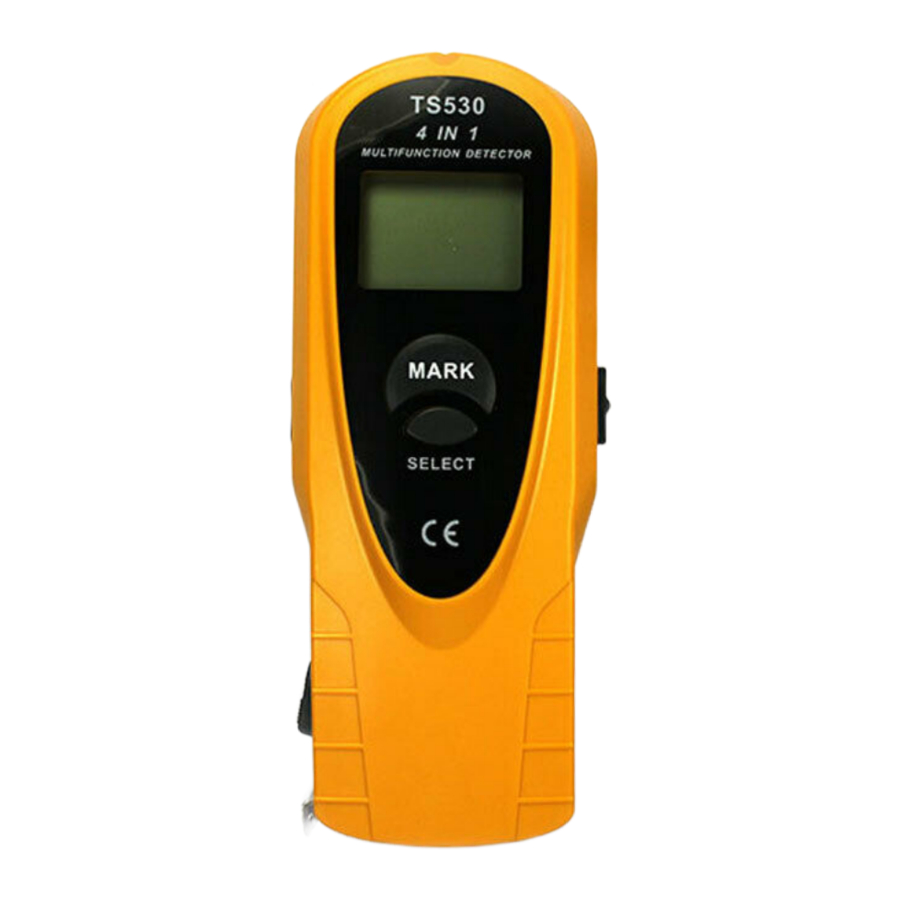

ELMARK TS530 - Návod na použitie multifunkčného detektora

Obsah

Pred použitím si dôkladne prečítajte tento návod na použitie

ÚVOD

Toto zariadenie je pokročilý detektor. Dokáže detekovať a lokalizovať kov, striedavé napätie a kolíky. Okrem toho obsahuje meracie pásmo. Môže sa používať v stavebníctve, montáži atď.

HLAVNÉ VLASTNOSTI

  1. Nájdite stred kolíka
  2. Nájdite drevené a kovové kolíky
  3. AC skenovanie na sledovanie vodičov pod napätím
  4. Skenovanie kovov na nájdenie klincov, potrubí, výstuže a iných skrytých kovových predmetov.
  5. Funkcia meracieho pásma
  6. Automatické vypnutie

APLIKÁCIE

Toto zariadenie sa dá použiť, keď chcete vykonať nasledujúce činnosti:

  1. Nájdite kovové rúry v betóne.
  2. Nájdite elektrickú skrinku, odvetrávací otvor, potrubie, výstuž a vzduchovody.
  3. Sledujte vodiče pod napätím za stropom, podlahou a stenou.
  4. Zmerajte dĺžku objektu.

INŠTRUKCIE

Prehľad pokročilého detektora

  1. Svetlomet
    Keď prístroj detekuje objekt, zobrazí svetlomet ako indikátor v polohe drážky.
  2. LCD displej
  3. TEST button (testovacie tlačidlo)
    Stlačením a podržaním tohto tlačidla na približne 1 sekundu zapnete zariadenie, na displeji sa zobrazí ikona predchádzajúceho režimu skenovania. Pri používaní zariadenia na detekciu by ste mali stlačiť a podržať toto tlačidlo.
  4. Push button (tlačidlo)
    Po dokončení používania meracieho pásma jednoducho stlačte toto tlačidlo.
  5. Measure tape (meracie pásmo)
    Ak chcete použiť meracie pásmo, jednoducho ho vytiahnite.
  6. SELECT button (tlačidlo výberu)
    Ak chcete vybrať požadovaný režim skenovania, stlačte toto tlačidlo.
  7. Pencil slider (posúvač ceruzky)
    Po uložení ceruzky do otvoru na ceruzku môžete ceruzku vytiahnuť posunutím posúvača ceruzky.
  8. MARK button (tlačidlo označenia)
    V niektorých prípadoch nie je vhodné robiť značky ceruzkou. Stlačením tohto tlačidla môžete označiť body na povrchu steny. V porovnaní s použitím ceruzky môže použitie tohto tlačidla viesť k menej presnému výsledku lokalizácie, najmä pri detekcii malých kolíkov.
  9. Pencil hole (otvor na ceruzku)
    Ak chcete uložiť ceruzku na budúce použitie, vložte ju do tohto otvoru hrotom dopredu.
  10. Groove (drážka) (označte miesto ceruzkou)
    Keď prístroj detekuje objekt, urobte značku ceruzkou v polohe drážky.

IKONY NA DISPLEJI

Ikony na displeji

Ikona celého alarmu
(Táto ikona sa zobrazí, keď je prístroj v kalibrácii alebo keď prístroj detekuje objekt.)
Ikona celého alarmu

PREVÁDZKA

Zapnutie zariadenia

Ak chcete zapnúť zariadenie, stlačte tlačidlo TEST na približne 1 sekundu, na displeji sa zobrazí ikona predchádzajúceho režimu skenovania.

Skenovanie kolíkov

  1. Stlačením tlačidla SELECT vyberte režim skenovania kolíkov, priložte zariadenie k stene, stlačte a podržte tlačidlo TEST, zariadenie dvakrát krátko pípne. Pomaly posúvajte zariadenie do strán po stene (nepúšťajte tlačidlo TEST).
  2. Keď sa zobrazí ikona celého alarmu a vstavaný bzučiak nepretržite znie, prestaňte sa pohybovať. Znamená to, že toto zariadenie detekuje okraj kolíka. Označte toto miesto v drážke (nepúšťajte tlačidlo TEST).
  3. Pokračujte v pohybe do strán po stene, kým ikona celého alarmu a zvuk nezmiznú, a potom, stále držiac tlačidlo TEST, zmeňte smer a lokalizujte druhý okraj rovnakým postupom, stred medzi dvoma značkami je stred kolíka. Pozri obrázok 4.
    Skenovanie kolíkov

Oprava chyby: Ak LCD začne blikať a pípať, posuňte sa o niekoľko centimetrov a začnite znova.


POZNÁMKA:

  1. Detekcia kolíkov sa môže normálne vykonávať na stenách s tapetami. Nemusí však fungovať na niektorých typoch povrchov s fóliou alebo kovovou tkaninou.
  2. Ak sa náhodou zariadenie umiestni na latu alebo kolík na stene na začiatku, ikona celého alarmu a zvuk sa nezobrazia, keď je pod zariadením okraj laty alebo kolíka na stene.
  3. Povrch steny, po ktorej chcete detekovať, by mal byť rovný.
  4. Odporúčame vykonať detekciu kovu/napätia, aby ste sa uistili, že detekovaná lata alebo drevený kolík nie je potrubie alebo kábel. Upozorňujeme, že niektoré malé upevňovacie skrutky alebo klince môžu byť detekované.
  5. Pri používaní tohto zariadenia držte druhú ruku mimo zariadenia, aby ste predišli rušeniu.
  6. Ak existujú dva susedné kolíky, zariadenie nemusí detekovať presne.

Skenovanie kovu

  1. Vyberte režim skenovania kovu, držte toto zariadenie vo vzduchu mimo akéhokoľvek kovového predmetu, stlačte a podržte tlačidlo TEST, zariadenie dvakrát krátko pípne. Umiestnite ho na stenu, pozri obrázok 3, pomaly ho posúvajte po povrchu (nepúšťajte tlačidlo TEST).
  2. Keď sa zobrazí ikona celého alarmu a zvuk, prestaňte sa pohybovať. Znamená to, že zariadenie detekuje okraj kovového predmetu. Označte toto miesto v drážke (nepúšťajte tlačidlo TEST).
  3. Pokračujte v pohybe v rovnakom smere, kým ikona celého alarmu a zvuk nezmiznú, a potom, stále držiac tlačidlo TEST, zmeňte smer a lokalizujte druhý okraj. Označte toto miesto. Stred medzi dvoma značkami je stred kovového predmetu. Pozri obrázok 5.
    (Táto ikona sa zobrazí, keď je prístroj v kalibrácii alebo keď prístroj detekuje objekt.)Skenovanie kovu

AC skenovanie

Pre maximálnu citlivosť začnite umiestnením tohto zariadenia do určitej vzdialenosti od vodičov pod napätím.

  1. Vyberte režim AC skenovania, stlačte a podržte tlačidlo TEST, zariadenie dvakrát krátko pípne. Umiestnite ho na stenu, pozri obrázok 6, pomaly ho posúvajte po stene (nepúšťajte tlačidlo TEST).
  2. Keď sa zobrazí ikona celého alarmu a zvuk, prestaňte sa pohybovať. Znamená to, že zariadenie detekuje okraj vodiča pod napätím. Označte toto miesto v drážke (nepúšťajte tlačidlo TEST).
  3. Pokračujte v pohybe v rovnakom smere, kým ikona celého alarmu a zvuk nezmiznú, a potom, stále držiac tlačidlo TEST, zmeňte smer a lokalizujte druhý okraj. Označte toto miesto. (Pozri obrázok 6)
    AC skenovanie
  4. Stred medzi dvoma značkami je stred vodiča pod napätím.


POZNÁMKA:

  1. Vodiče hlbšie ako je detekčný limit od povrchu, v potrubí alebo za preglejkovou stenou nebudú detekované. Za týchto okolností buďte opatrní.
  2. Trenie alebo búchanie zariadenia o stenu môže generovať statickú elektrinu a spôsobiť falošnú indikáciu.
  3. Zvodové prúdy
    Vzhľadom na extrémne malý prúd potrebný na spôsobenie indikácie zo zariadenia sa v niektorých situáciách môže objaviť zdanlivo falošná indikácia, t. j. vodič so slabou izoláciou sa dotýka vlhkej steny, zariadenie zobrazí napätie na stene. V tejto situácii zariadenie indikuje potenciálne nebezpečenstvo, ktoré by sa malo skontrolovať voltmetrom.

POZNÁMKA

  1. Tienené vodiče alebo vodiče pod napätím v kovových potrubiach, krytoch, kovových stenách alebo hrubých, hustých stenách nebudú detekované.
  2. Pri pribíjaní klincov, rezaní alebo vŕtaní do stien, stropov a podláh, ktoré môžu obsahovať vodiče alebo potrubia v blízkosti povrchu, buďte opatrní.
  3. Pri práci v blízkosti elektrických vodičov striedavého prúdu vždy vypnite napájanie vodičov.
  4. V závislosti od blízkosti elektrických vodičov alebo potrubí k povrchu steny ich môže zariadenie detekovať rovnakým spôsobom ako kolíky. Pri pribíjaní klincov, rezaní alebo vŕtaní do stien, podláh a stropov, ktoré môžu obsahovať tieto predmety, by ste mali byť vždy opatrní.
  5. Aby ste predišli prekvapeniam, uvedomte si, že čokoľvek bližšie k sebe alebo s inou šírkou môže byť ďalší kolík, stropný nosník, potrubie alebo protipožiarna bariéra.
  6. Ak zariadenie nepoužívate približne 20 sekúnd, automaticky sa vypne. Ak ho chcete znova zapnúť, stlačte tlačidlo TEST na približne 1 sekundu.

ŠPECIFIKÁCIA

Režim kolíka Drevený kolík s rozmermi 30×30mm: *14mm
Hĺbka detekcie Režim kovu Železné potrubie s priemerom ø25mm: *30mm
Režim napätia Typická hĺbka 50 mm pre 90~250V pri 50~60 Hz.
Prevádzkové podmienky -7°C ~ 40°C pod 75% RH
Podmienky skladovania -20°C ~ 50°C pod 85% RH
Batéria 6F22, 9V
Rozmery 180(D)×73(Š) ×32(V)mm
Hmotnosť približne 213 g (vrátane batérie)


POZNÁMKA:

Hĺbka detekcie a detekcia hrán sa môžu líšiť v závislosti od obsahu vlhkosti materiálov, textúry steny, farby atď.

VÝMENA BATÉRIE

Keď sa na displeji zobrazí symbol "", znamená to, že batéria je takmer vybitá a mala by sa vymeniť. Odstráňte kryt batérie, pripojte 9V batériu ku káblu a vložte ju dovnútra. Správne nasaďte kryt batérie.

LIKVIDÁCIA TOHTO VÝROBKU

Vážený zákazník,
Ak máte v úmysle tento výrobok niekedy zlikvidovať, majte na pamäti, že mnohé z jeho komponentov pozostávajú z cenných materiálov, ktoré sa dajú recyklovať. Nevyhadzujte ho do odpadkového koša, ale overte si v miestnej samospráve recyklačné zariadenia vo vašej oblasti.
