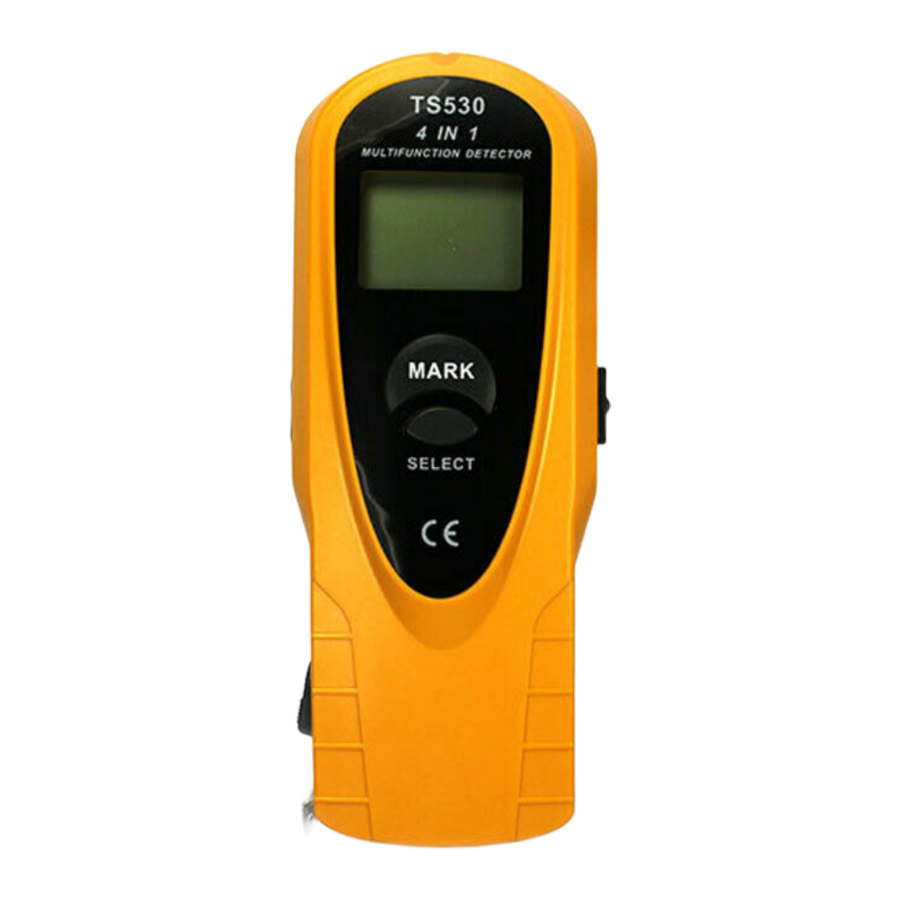

ELMARK TS530 - Εγχειρίδιο Πολυλειτουργικού Ανιχνευτή

Διαβάστε προσεκτικά αυτό το εγχειρίδιο χρήσης πριν από τη χρήση

ΕΙΣΑΓΩΓΗ

Αυτή η μονάδα είναι ένας προηγμένος ανιχνευτής. Μπορεί να ανιχνεύσει και να εντοπίσει μέταλλο, τάση AC και δοκάρι. Επιπλέον, ενσωματώνει μια μετροταινία. Μπορεί να χρησιμοποιηθεί στην κατασκευή, την τοποθέτηση κ.λπ.

ΒΑΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

1. Εύρεση του κέντρου του δοκαριού
2. Εύρεση ξύλινων και μεταλλικών δοκαριών
3. Σάρωση AC για την ανίχνευση καλωδίου υπό τάση
4. Σάρωση μετάλλων για την εύρεση καρφιών, σωλήνων, ράβδων οπλισμού και άλλων κρυμμένων μεταλλικών αντικειμένων.
5. Λειτουργία μετροταινίας
6. Αυτόματη απενεργοποίηση

ΕΦΑΡΜΟΓΕΣ

Αυτή η μονάδα μπορεί να χρησιμοποιηθεί όταν θέλετε να κάνετε τα ακόλουθα:

1. Εύρεση μεταλλικών σωλήνων στο σκυρόδεμα.
2. Εύρεση ηλεκτρικού κουτιού, εξαεριστήρα, σωλήνα, ράβδου οπλισμού και αεραγωγού.
3. Ανίχνευση καλωδίων υπό τάση πίσω από την οροφή, το δάπεδο και τον τοίχο.
4. Μέτρηση του μήκους ενός αντικειμένου.

ΟΔΗΓΙΕΣ

1. Προβολέας
   Όταν το όργανο ανιχνεύει ένα αντικείμενο, δίνει έναν προβολέα ως ένδειξη στη θέση της αυλάκωσης.
2. Οθόνη LCD
3. Κουμπί TEST (Κουμπί ΔΟΚΙΜΗΣ)
   Μπορείτε να πατήσετε και να κρατήσετε πατημένο αυτό το κουμπί για περίπου 1 δευτερόλεπτο για να ενεργοποιήσετε τη μονάδα, η οθόνη θα εμφανίσει το εικονίδιο της προηγούμενης λειτουργίας σάρωσης. Όταν χρησιμοποιείτε τη μονάδα για ανίχνευση, θα πρέπει να πατήσετε και να κρατήσετε πατημένο αυτό το κουμπί.
4. Κουμπί ώθησης (Κουμπί Πιέσης)
   Αφού τελειώσετε με τη χρήση της μετροταινίας, απλώς πατήστε αυτό το κουμπί.
5. Μετροταινία
   Για να χρησιμοποιήσετε τη μετροταινία, απλώς τραβήξτε την έξω.
6. Κουμπί SELECT (Κουμπί ΕΠΙΛΟΓΗΣ)
   Για να επιλέξετε την επιθυμητή λειτουργία σάρωσης, πατήστε αυτό το κουμπί.
7. Ρυθμιστής μολυβιού
   Αφού αποθηκεύσετε ένα μολύβι στην οπή του μολυβιού, μπορείτε να σπρώξετε το ρυθμιστή του μολυβιού για να βγάλετε το μολύβι έξω.
8. Κουμπί MARK (Κουμπί ΣΗΜΑΔΙΟΥ)
   Σε ορισμένες συνθήκες, δεν είναι κατάλληλο να κάνετε σημάδια με μολύβι. Μπορείτε να πατήσετε αυτό το κουμπί για να σημειώσετε κουκκίδες στην επιφάνεια του τοίχου. Σε σύγκριση με τη χρήση μολυβιού, η χρήση αυτού του κουμπιού μπορεί να οδηγήσει σε λιγότερο ακριβές αποτέλεσμα εντοπισμού, ειδικά για ανιχνεύσεις μικρών δοκαριών.
9. Οπή μολυβιού
   Για να αποθηκεύσετε ένα μολύβι για μελλοντική χρήση, τοποθετήστε το σε αυτήν την οπή με την άκρη του να εισέρχεται πρώτα.
10. Αυλάκωση (σημειώστε εδώ με μολύβι)
    Όταν το όργανο ανιχνεύει ένα αντικείμενο, κάντε ένα σημάδι με ένα μολύβι στη θέση της αυλάκωσης.

ΕΙΚΟΝΙΔΙΑ ΣΤΗΝ ΟΘΟΝΗ

Εικονίδιο ολικού συναγερμού
(Αυτό το εικονίδιο εμφανίζεται όταν το όργανο βρίσκεται σε βαθμονόμηση ή το όργανο ανιχνεύει ένα αντικείμενο.)

ΛΕΙΤΟΥΡΓΙΑ

Ενεργοποίηση της Μονάδας

Για να ενεργοποιήσετε τη μονάδα, πατήστε το κουμπί TEST (ΔΟΚΙΜΗ) για περίπου 1 δευτερόλεπτο, η οθόνη θα εμφανίσει το εικονίδιο της προηγούμενης λειτουργίας σάρωσης.

Σάρωση Δοκαριού

1. Πατήστε το κουμπί SELECT (ΕΠΙΛΟΓΗ) για να επιλέξετε τη λειτουργία σάρωσης δοκαριού, τοποθετήστε τη μονάδα στον τοίχο, πατήστε και κρατήστε πατημένο το κουμπί TEST (ΔΟΚΙΜΗ), η μονάδα δίνει δύο σύντομα ηχητικά σήματα. Μετακινήστε αργά τη μονάδα πλάγια κατά μήκος του τοίχου (μην αφήσετε το κουμπί TEST (ΔΟΚΙΜΗ)).
2. Όταν εμφανιστεί το εικονίδιο ολικού συναγερμού και ο ενσωματωμένος βομβητής ηχεί συνεχώς, σταματήστε να κινείστε. Σημαίνει ότι αυτή η μονάδα ανιχνεύει μια άκρη ενός δοκαριού. Σημειώστε αυτό το σημείο στην αυλάκωση (μην αφήσετε το κουμπί TEST (ΔΟΚΙΜΗ)).
3. Συνεχίστε να κινείστε πλάγια κατά μήκος του τοίχου μέχρι να εξαφανιστεί το εικονίδιο ολικού συναγερμού και ο ήχος, και στη συνέχεια, κρατώντας ακόμα πατημένο το κουμπί TEST (ΔΟΚΙΜΗ), αντιστρέψτε την κατεύθυνση και εντοπίστε την άλλη άκρη χρησιμοποιώντας την ίδια διαδικασία, το μέσο σημείο μεταξύ των δύο σημαδιών είναι το κέντρο του δοκαριού. Δείτε το Σχήμα 4.


Διόρθωση σφάλματος: Εάν η οθόνη LCD αρχίσει να αναβοσβήνει και να ηχεί, μετακινηθείτε μερικές ίντσες και ξεκινήστε ξανά.

ΣΗΜΕΙΩΣΗ:

1. Η ανίχνευση δοκαριού μπορεί να πραγματοποιηθεί κανονικά σε τοίχους με ταπετσαρία. Ωστόσο, ενδέχεται να μην λειτουργήσει σε ορισμένους τύπους επιφανειών με επένδυση αλουμινίου ή μεταλλικού υφάσματος.
2. Εάν κατά λάθος η μονάδα τοποθετηθεί πάνω από ένα πηχάκι τοίχου ή δοκάρι για να ξεκινήσει, το εικονίδιο ολικού συναγερμού και ο ήχος δεν θα εμφανιστούν όταν μια άκρη του πηχάκι ή του δοκαριού τοίχου βρίσκεται κάτω από τη μονάδα.
3. Η επιφάνεια του τοίχου κατά μήκος της οποίας θέλετε να ανιχνεύσετε πρέπει να είναι επίπεδη.
4. Συνιστούμε να πραγματοποιήσετε ανίχνευση μετάλλου/τάσης για να βεβαιωθείτε ότι το ανιχνευμένο πηχάκι ή το ξύλινο δοκάρι δεν είναι σωλήνας ή καλώδιο. Λάβετε υπόψη ότι ορισμένες μικρές βίδες ή καρφιά στερέωσης ενδέχεται να ανιχνευθούν.
5. Κρατήστε το άλλο σας χέρι μακριά από τη μονάδα όταν χρησιμοποιείτε αυτήν τη μονάδα για να αποφύγετε παρεμβολές.
6. Εάν υπάρχουν δύο δοκάρια που υπάρχουν δίπλα-δίπλα, η μονάδα ενδέχεται να μην ανιχνεύσει με ακρίβεια.

Σάρωση Μετάλλου

1. Επιλέξτε τη λειτουργία σάρωσης μετάλλου, κρατήστε αυτήν τη μονάδα στον αέρα μακριά από οποιοδήποτε μεταλλικό αντικείμενο, πατήστε και κρατήστε πατημένο το κουμπί TEST (ΔΟΚΙΜΗ), η μονάδα δίνει δύο σύντομα ηχητικά σήματα. Τοποθετήστε το στον τοίχο, ανατρέξτε στο Σχήμα 3, μετακινήστε το αργά κατά μήκος της επιφάνειας (μην αφήσετε το κουμπί TEST (ΔΟΚΙΜΗ)).
2. Όταν εμφανιστεί το εικονίδιο ολικού συναγερμού και ο ήχος, σταματήστε να κινείστε. Σημαίνει ότι η μονάδα ανιχνεύει μια άκρη ενός μεταλλικού αντικειμένου. Σημειώστε αυτό το σημείο στην αυλάκωση (μην αφήσετε το κουμπί TEST (ΔΟΚΙΜΗ)).
3. Συνεχίστε να κινείστε προς την ίδια κατεύθυνση μέχρι να εξαφανιστεί το εικονίδιο ολικού συναγερμού και ο ήχος, και στη συνέχεια, κρατώντας ακόμα πατημένο το κουμπί TEST (ΔΟΚΙΜΗ), αντιστρέψτε την κατεύθυνση και εντοπίστε την άλλη άκρη. Σημειώστε αυτό το σημείο. Το μέσο σημείο μεταξύ των δύο σημαδιών είναι το κέντρο του μεταλλικού αντικειμένου. Δείτε το Σχήμα 5.
   (Αυτό το εικονίδιο εμφανίζεται όταν το όργανο βρίσκεται σε βαθμονόμηση ή το όργανο ανιχνεύει ένα αντικείμενο.)

Σάρωση AC

Για μέγιστη ευαισθησία, ξεκινήστε τοποθετώντας αυτήν τη μονάδα σε κάποια θέση μακριά από καλωδίωση υπό τάση.

1. Επιλέξτε τη λειτουργία σάρωσης AC, πατήστε και κρατήστε πατημένο το κουμπί TEST (ΔΟΚΙΜΗ), η μονάδα δίνει δύο σύντομα ηχητικά σήματα. Τοποθετήστε το στον τοίχο, ανατρέξτε στο Σχήμα 6, μετακινήστε το αργά κατά μήκος του τοίχου (μην αφήσετε το κουμπί TEST (ΔΟΚΙΜΗ)).
2. Όταν εμφανιστεί το εικονίδιο ολικού συναγερμού και ο ήχος, σταματήστε να κινείστε. Σημαίνει ότι η μονάδα ανιχνεύει μια άκρη ενός καλωδίου υπό τάση. Σημειώστε αυτό το σημείο στην αυλάκωση (μην αφήσετε το κουμπί TEST (ΔΟΚΙΜΗ)).
3. Συνεχίστε να κινείστε προς την ίδια κατεύθυνση μέχρι να εξαφανιστεί το εικονίδιο ολικού συναγερμού και ο ήχος, και στη συνέχεια, κρατώντας ακόμα πατημένο το κουμπί TEST (ΔΟΚΙΜΗ), αντιστρέψτε την κατεύθυνση και εντοπίστε την άλλη άκρη. Σημειώστε αυτό το σημείο. (Δείτε το Σχήμα 6)

4. Το μέσο σημείο μεταξύ των δύο σημαδιών είναι το κέντρο του καλωδίου υπό τάση.

ΣΗΜΕΙΩΣΗ:

1. Καλώδια βαθύτερα από το όριο ανίχνευσης από την επιφάνεια, σε σωλήνα ή πίσω από κόντρα πλακέ δεν θα ανιχνευθούν, χρησιμοποιήστε προσοχή υπό αυτές τις συνθήκες.
2. Το τρίψιμο ή το χτύπημα της μονάδας στον τοίχο μπορεί να δημιουργήσει στατικό ηλεκτρισμό και να προκαλέσει ψευδή ένδειξη.
3. Ρεύματα διαρροής
   Λόγω του εξαιρετικά μικρού ρεύματος που απαιτείται για να προκληθεί μια ένδειξη από τη μονάδα, μια φαινομενικά ψευδής ένδειξη μπορεί να παρατηρηθεί σε ορισμένες περιπτώσεις, δηλαδή ένας αγωγός με κακή μόνωση που αγγίζει έναν υγρό τοίχο, η μονάδα θα εμφανίσει μια τάση στον τοίχο. Σε αυτήν την περίπτωση, η μονάδα υποδεικνύει έναν πιθανό κίνδυνο που θα πρέπει να ελεγχθεί με ένα βολτόμετρο.

ΣΗΜΕΙΩΣΗ

1. Θωρακισμένα καλώδια ή καλώδια υπό τάση σε μεταλλικούς σωλήνες, περιβλήματα, μεταλλικούς τοίχους ή παχείς, πυκνούς τοίχους δεν θα ανιχνευθούν.
2. Χρησιμοποιήστε προσοχή όταν καρφώνετε, κόβετε ή τρυπάτε σε τοίχους, οροφές και δάπεδα που ενδέχεται να περιέχουν καλωδίωση ή σωλήνες κοντά στην επιφάνεια.
3. Όταν εργάζεστε κοντά σε ηλεκτρικά καλώδια AC, απενεργοποιείτε πάντα την τροφοδοσία των καλωδίων.
4. Ανάλογα με την εγγύτητα της ηλεκτρικής καλωδίωσης ή των σωλήνων στην επιφάνεια του τοίχου, η μονάδα μπορεί να τα ανιχνεύσει με τον ίδιο τρόπο όπως τα δοκάρια. Πρέπει πάντα να χρησιμοποιείται προσοχή όταν καρφώνετε, πριονίζετε ή τρυπάτε σε τοίχους, δάπεδα και οροφές που ενδέχεται να περιέχουν αυτά τα αντικείμενα.
5. Για να αποφύγετε εκπλήξεις, να γνωρίζετε ότι οτιδήποτε πιο κοντά ή διαφορετικού πλάτους μπορεί να είναι ένα επιπλέον δοκάρι, δοκός οροφής, σωλήνας ή πυροσβεστικός διακόπτης.
6. Εάν δεν χρησιμοποιείτε τη μονάδα για περίπου 20 δευτερόλεπτα, θα απενεργοποιηθεί αυτόματα. Για να την ενεργοποιήσετε ξανά, πατήστε το κουμπί TEST (ΔΟΚΙΜΗ) για περίπου 1 δευτερόλεπτο.

ΠΡΟΔΙΑΓΡΑΦΕΣ

ΣΗΜΕΙΩΣΗ:

Το βάθος ανίχνευσης και η ανίχνευση άκρων μπορεί να διαφέρουν λόγω της περιεκτικότητας σε υγρασία των υλικών, της υφής του τοίχου, της βαφής κ.λπ.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΜΠΑΤΑΡΙΑΣ

Όταν εμφανιστεί το σύμβολο " " στην οθόνη, σημαίνει ότι η μπαταρία είναι χαμηλή και πρέπει να αντικατασταθεί. Αφαιρέστε την πόρτα της μπαταρίας, συνδέστε μια μπαταρία 9V στο καλώδιο και τοποθετήστε την μέσα. Επανατοποθετήστε σωστά την πόρτα της μπαταρίας.

ΑΠΟΡΡΙΨΗ ΑΥΤΟΥ ΤΟΥ ΑΡΘΡΟΥ

Αγαπητέ πελάτη,
Εάν σε κάποιο σημείο σκοπεύετε να απορρίψετε αυτό το άρθρο, λάβετε υπόψη ότι πολλά από τα εξαρτήματά του αποτελούνται από πολύτιμα υλικά, τα οποία μπορούν να ανακυκλωθούν. Μην το απορρίψετε στον κάδο απορριμμάτων, αλλά επικοινωνήστε με το τοπικό σας συμβούλιο για εγκαταστάσεις ανακύκλωσης στην περιοχή σας.

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη ELMARK TS530 - Εγχειρίδιο Πολυλειτουργικού Ανιχνευτή
