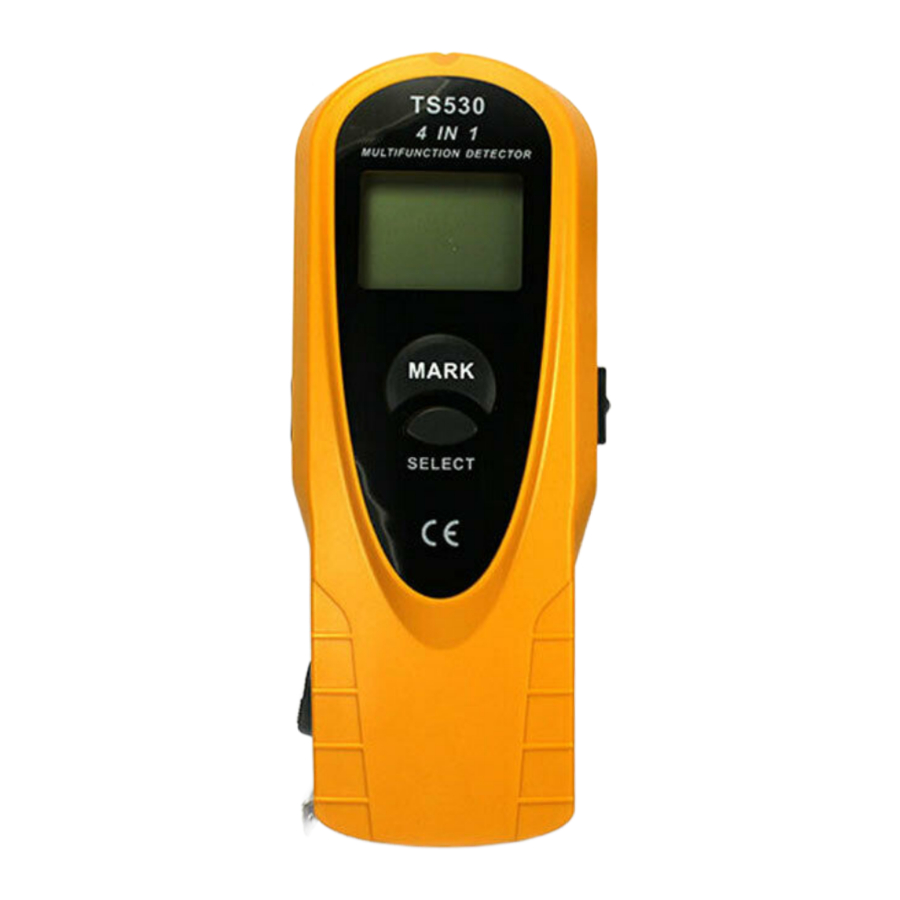

ELMARK TS530 - Ko'p funksiyali detektor qo'llanmasi

Mundarija

Ishlatishdan oldin ushbu foydalanuvchi qo'llanmasini diqqat bilan o'qib chiqing

Kirish

Ushbu qurilma ilg'or detektor hisoblanadi. U metall, o'zgaruvchan tok kuchlanishi va ustunni aniqlay oladi va joylashuvini belgilaydi. Bundan tashqari, u o'lchov lentasini o'z ichiga oladi. Undan qurilish, o'rnatish va hokazolarda foydalanish mumkin.

Asosiy xususiyatlar

  1. Ustun markazini topish
  2. Yog'och va metall ustunlarni topish
  3. Issiq simni kuzatish uchun o'zgaruvchan tokni skanerlash
  4. Mix, quvur, armatura va boshqa yashirin metall buyumlarni topish uchun metallni skanerlash.
  5. O'lchov lenta funksiyasi
  6. Avtomatik o'chirish

Qo'llash sohalari

Ushbu qurilma quyidagi narsalarni qilmoqchi bo'lganingizda ishlatilishi mumkin:

  1. Betondagi metall quvurlarni topish.
  2. Elektr qutisi, egzoz teshigi, truba, armatura va kanalni topish.
  3. Shift, pol va devor orqasidagi issiq simlarni kuzatish.
  4. Ob'ektning uzunligini o'lchash.

YO'RIQNOMA

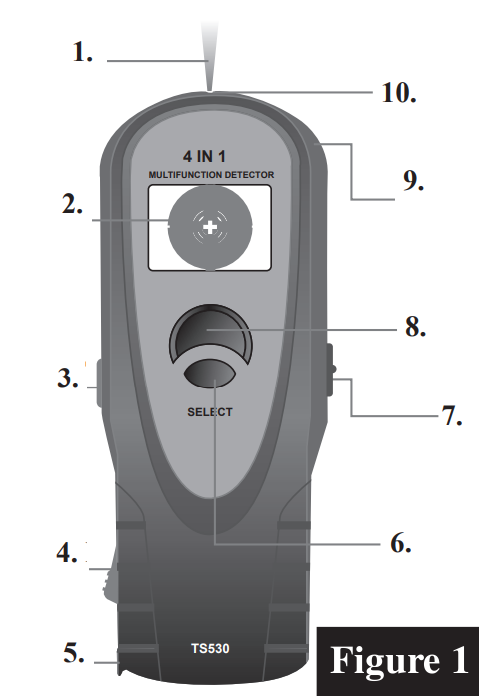

Ilg'or detektorning umumiy ko'rinishi

  1. Yoritgich
    Asbob ob'ektni aniqlaganda, u truba pozitsiyasida indikator sifatida yoritgichni beradi.
  2. LCD displey
  3. TEST tugmasi (TEST tugmasi)
    Qurilmani yoqish uchun ushbu tugmani taxminan 1 soniya bosib ushlab turishingiz mumkin, displey oldingi skanerlash rejimi belgisini ko'rsatadi. Aniqlash uchun qurilmadan foydalanganda, ushbu tugmani bosib ushlab turishingiz kerak.
  4. Bosish tugmasi (Bosish tugmasi)
    O'lchov lentasidan foydalanishni tugatgandan so'ng, shunchaki ushbu tugmani bosing.
  5. O'lchov lentasi (O'lchov lentasi)
    O'lchov lentasidan foydalanish uchun uni shunchaki tortib oling.
  6. SELECT tugmasi (SELECT tugmasi)
    Kerakli skanerlash rejimini tanlash uchun ushbu tugmani bosing.
  7. Qalam suruvchi (Qalam suruvchi)
    Qalamni qalam teshigiga joylashtirgandan so'ng, qalamni chiqarish uchun qalam suruvchini itarishingiz mumkin.
  8. MARK tugmasi (MARK tugmasi)
    Ba'zi sharoitlarda qalam bilan belgi qo'yish maqsadga muvofiq emas. Devor yuzasida nuqtalarni belgilash uchun ushbu tugmani bosishingiz mumkin. Qalamdan foydalanish bilan solishtirganda, ushbu tugmani ishlatish aniqlash natijasini kamroq aniq bo'lishiga olib kelishi mumkin, ayniqsa kichik ustunlarni aniqlash uchun.
  9. Qalam teshigi (Qalam teshigi)
    Kelajakda foydalanish uchun qalamni saqlash uchun uni uchi birinchi bo'lib kiradigan ushbu teshikka joylashtiring.
  10. Truba (bu yerga qalam bilan belgi qo'ying)
    Asbob ob'ektni aniqlaganda, truba pozitsiyasida qalam bilan belgi qo'ying.

DISPLEYDAGI BELGILAR

Displeydagi belgilar

To'liq signal belgisi (To'liq signal belgisi)
(Ushbu belgi asbob kalibrlashda bo'lganda yoki asbob ob'ektni aniqlaganda paydo bo'ladi.)
To'liq signal belgisi

FOYDALANISH

Qurilmani yoqish

Qurilmani yoqish uchun TEST tugmasini taxminan 1 soniya bosib turing, displey oldingi skanerlash rejimi belgisini ko'rsatadi.

Ustunni skanerlash

  1. Ustunni skanerlash rejimini tanlash uchun SELECT tugmasini bosing, qurilmani devorga qo'ying, TEST tugmasini bosib ushlab turing, qurilma ikki marta qisqa signal beradi. Qurilmani devor bo'ylab sekin yon tomonga harakatlantiring (TEST tugmasini qo'yib yubormang).
  2. To'liq signal belgisi paydo bo'lganda va o'rnatilgan buzzer doimiy ravishda ovoz chiqarganda, harakatlanishni to'xtating. Bu qurilma ustunning chetini aniqlaganini anglatadi. Ushbu joyni trubada belgilang (TEST tugmasini qo'yib yubormang).

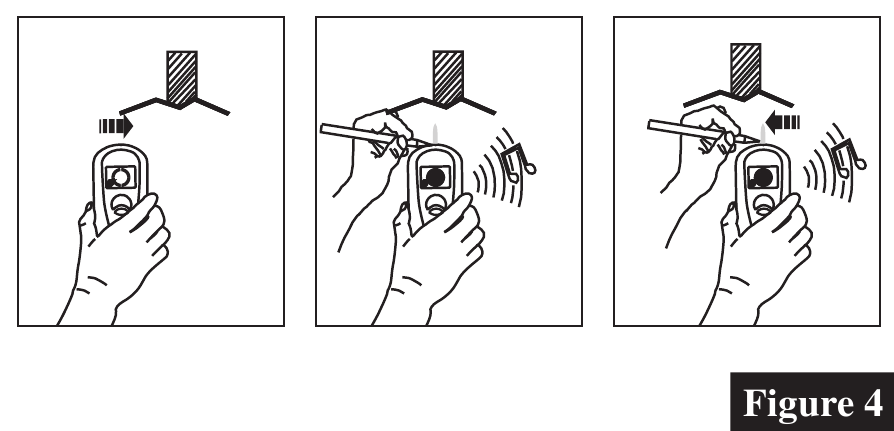

  3. To'liq signal belgisi va ovoz yo'qolguncha devor bo'ylab yon tomonga harakatlanishni davom eting va keyin TEST tugmasini ushlab turgan holda, yo'nalishni teskari qilib, xuddi shu tartibda boshqa chetini toping, ikkita belgi orasidagi o'rta nuqta ustunning markazidir. 4-rasmga qarang.
    Ustunni skanerlash

Xatolikni tuzatish: Agar LCD miltillay boshlasa va signal bersa, bir necha dyuymga o'ting va qaytadan boshlang.


ESLATMA:

  1. Ustunni aniqlash devor qog'ozi bilan qoplangan devorlarda normal tarzda amalga oshirilishi mumkin. Biroq, u folga bilan qoplangan yoki metall mato yuzalarining ba'zi turlarida ishlamasligi mumkin.
  2. Agar qurilma tasodifan devor taxtasi yoki ustunning ustiga qo'yilsa, taxta yoki devor ustunining cheti qurilma ostida bo'lganda to'liq signal belgisi va ovoz paydo bo'lmaydi.
  3. Siz aniqlamoqchi bo'lgan devorning yuzasi tekis bo'lishi kerak.
  4. Aniqlangan taxta yoki yog'och ustunning quvur yoki kabel emasligiga ishonch hosil qilish uchun metall/kuchlanishni aniqlashni tavsiya qilamiz. Iltimos, ba'zi kichik mahkamlovchi vintlar yoki mixlar aniqlanishi mumkinligini unutmang.
  5. Xalaqit bermaslik uchun ushbu qurilmadan foydalanganda boshqa qo'lingizni qurilmadan uzoqroq tuting.
  6. Agar ikkita ustun yonma-yon bo'lsa, qurilma aniq aniqlamasligi mumkin.

Metallni skanerlash

  1. Metallni skanerlash rejimini tanlang, ushbu qurilmani havoda har qanday metall buyumdan uzoqda ushlab turing, TEST tugmasini bosib ushlab turing, qurilma ikki marta qisqa signal beradi. Uni devorga qo'ying, 3-rasmga qarang, uni yuzasi bo'ylab sekin harakatlantiring (TEST tugmasini qo'yib yubormang).
  2. To'liq signal belgisi va ovoz paydo bo'lganda, harakatlanishni to'xtating. Bu qurilma metall buyumning chetini aniqlaganini anglatadi. Ushbu joyni trubada belgilang (TEST tugmasini qo'yib yubormang).

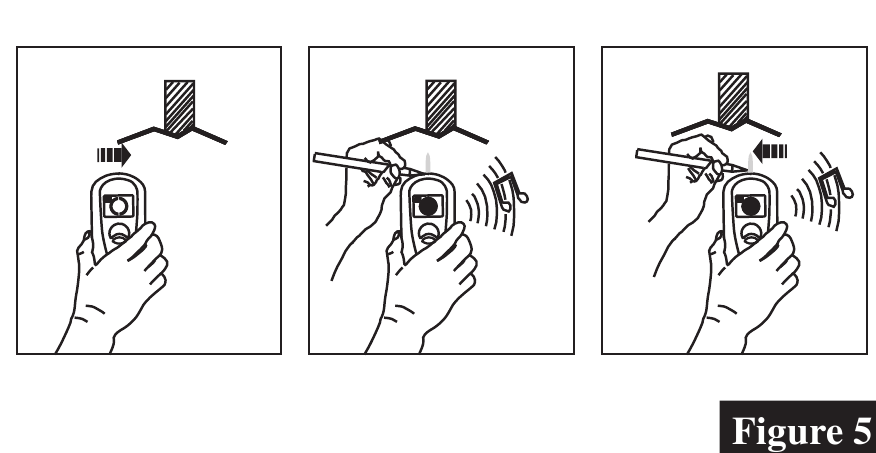

  3. Xuddi shu yo'nalishda harakatlanishni davom eting, to'liq signal belgisi va ovoz yo'qolguncha, keyin TEST tugmasini ushlab turgan holda, yo'nalishni teskari qilib, boshqa chetini toping. Ushbu joyni belgilang. Ikkita belgi orasidagi o'rta nuqta metall buyumning markazidir. 5-rasmga qarang.
    (Ushbu belgi asbob kalibrlashda bo'lganda yoki asbob ob'ektni aniqlaganda paydo bo'ladi.)Metallni skanerlash

O'zgaruvchan tokni skanerlash

Maksimal sezgirlik uchun ushbu qurilmani issiq simlardan uzoqroq joyga qo'yishdan boshlang.

  1. O'zgaruvchan tokni skanerlash rejimini tanlang, TEST tugmasini bosib ushlab turing, qurilma ikki marta qisqa signal beradi. Uni devorga qo'ying, 6-rasmga qarang, uni devor bo'ylab sekin harakatlantiring (TEST tugmasini qo'yib yubormang).
  2. To'liq signal belgisi va ovoz paydo bo'lganda, harakatlanishni to'xtating. Bu qurilma issiq simning chetini aniqlaganini anglatadi. Ushbu joyni trubada belgilang (TEST tugmasini qo'yib yubormang).
  3. Xuddi shu yo'nalishda harakatlanishni davom eting, to'liq signal belgisi va ovoz yo'qolguncha, keyin TEST tugmasini ushlab turgan holda, yo'nalishni teskari qilib, boshqa chetini toping. Ushbu joyni belgilang. (6-rasmga qarang)
    O'zgaruvchan tokni skanerlash
  4. Ikkita belgi orasidagi o'rta nuqta issiq simning markazidir.


ESLATMA:

  1. Sirtning aniqlash chegarasidan chuqurroq bo'lgan simlar, trubada yoki kontrplak kesish devori orqasida aniqlanmaydi, bu holatlarda ehtiyot bo'ling.
  2. Qurilmani devorga ishqalash yoki urish statik elektr energiyasini hosil qilishi va noto'g'ri ko'rsatkichga olib kelishi mumkin.
  3. Oqish oqimlari
    Qurilmadan ko'rsatkichni keltirib chiqarish uchun zarur bo'lgan juda kichik oqim tufayli, ba'zi bir vaziyatlarda noto'g'ri ko'rsatkich ko'rinishi mumkin, ya'ni nam devorga tegib turgan yomon izolyatsiyaga ega o'tkazgich, qurilma devorda kuchlanishni ko'rsatadi. Bunday vaziyatda qurilma voltmetr bilan tekshirilishi kerak bo'lgan potentsial xavfni ko'rsatadi.

ESLATMA

  1. Ekranlangan simlar yoki metall trubalardagi, korpuslardagi, metall devorlardagi yoki qalin, zich devorlardagi tok o'tkazuvchi simlar aniqlanmaydi.
  2. Devorlarga, shiftga va polga mix qoqishda, kesishda yoki burg'ulashda ehtiyot bo'ling, chunki ular sirtga yaqin simlar yoki quvurlarni o'z ichiga olishi mumkin.
  3. O'zgaruvchan tok elektr simlari yaqinida ishlaganda, har doim simlarning quvvatini o'chiring.
  4. Elektr simlari yoki quvurlarning devor yuzasiga yaqinligiga qarab, qurilma ularni ustunlar bilan bir xil tarzda aniqlashi mumkin. Ushbu narsalarni o'z ichiga olishi mumkin bo'lgan devorlarga, pollarga va shiftlarga mix qoqishda, arralashda yoki burg'ulashda har doim ehtiyot bo'lish kerak.
  5. Kutilmagan hodisalarni oldini olish uchun, bir-biriga yaqinroq yoki boshqa kenglikdagi har qanday narsa qo'shimcha ustun, shift tirgovichi, quvur yoki yong'in to'xtatuvchi bo'lishi mumkinligini biling.
  6. Agar siz qurilmadan taxminan 20 soniya davomida foydalanmasangiz, u avtomatik ravishda o'chadi. Uni qayta yoqish uchun TEST tugmasini taxminan 1 soniya bosib turing.

TEXNIK XUSUSIYATLARI

Ustun rejimi 30×30mm yog'och ustun: *14mm
Aniqlash chuqurligi Metall rejimi ø25mm temir quvur: *30mm
Kuchlanish rejimi 50~60 Hz da 90~250V uchun odatda 50 mm chuqurlik.
Ishlash sharti -7°C ~ 40°C 75% RH dan past
Saqlash sharti -20°C ~ 50°C 85% RH dan past
Batareya 6F22, 9V
O'lcham 180(L)×73(W) ×32(T)mm
Og'irlik taxminan 213g (batareyani hisobga olgan holda)


ESLATMA:

Aniqlash chuqurligi va chetni aniqlash materiallarning namlik miqdori, devorning tuzilishi, bo'yoq va boshqalar tufayli farq qilishi mumkin.

BATAREYANI ALMASHTIRISH

Qachonki " " belgisi displeyda paydo bo'lsa, bu batareya quvvati pastligini va uni almashtirish kerakligini anglatadi. Batareya qopqog'ini echib oling, kabelga 9V batareyani ulang va ichkariga joylashtiring. Batareya qopqog'ini to'g'ri ulang.

USHBU MAHSULOTNI YO'Q QILISH

Hurmatli mijoz,
Agar siz bir nuqtada ushbu mahsulotni yo'q qilishni niyat qilsangiz, shuni yodda tutingki, uning ko'plab komponentlari qayta ishlanishi mumkin bo'lgan qimmatbaho materiallardan iborat. Iltimos, uni axlat qutisiga tashlamang, balki hududingizdagi qayta ishlash markazlari uchun mahalliy kengashingiz bilan tekshiring.
