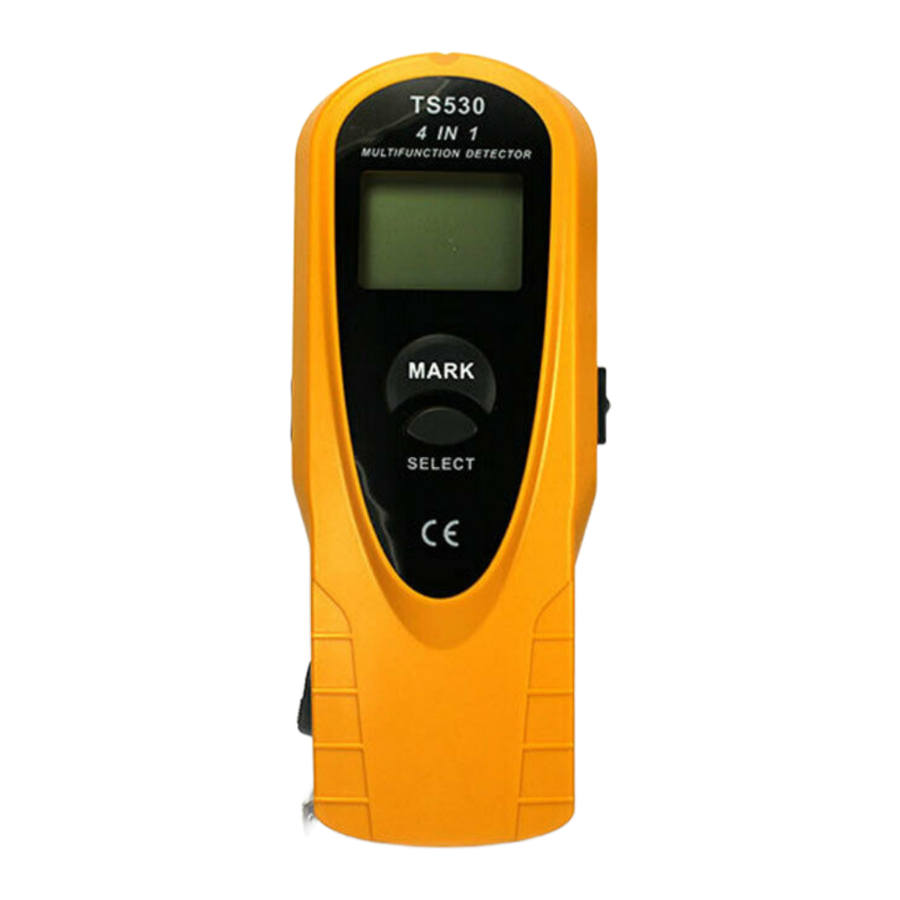

ELMARK TS530 - Priručnik za višenamjenski detektor

Sadržaj

Prije uporabe pažljivo pročitajte ovaj priručnik za korisnike

UVOD

Ovaj uređaj je napredni detektor. Može detektirati i locirati metal, izmjenični napon i grede. Osim toga, uključuje mjernu traku. Može se koristiti u građevinarstvu, montaži itd.

KLJUČNE ZNAČAJKE

  1. Pronađite središte grede
  2. Pronađite drvene i metalne grede
  3. AC skeniranje za praćenje aktivnih žica
  4. Metalno skeniranje za pronalaženje čavala, cijevi, armature i drugih skrivenih metalnih predmeta.
  5. Funkcija mjerne trake
  6. Automatsko isključivanje

PRIMJENE

Ovaj se uređaj može koristiti kada želite učiniti sljedeće:

  1. Pronađite metalne cijevi u betonu.
  2. Pronađite električnu kutiju, otvor za ventilaciju, kanal, armaturu i kanale.
  3. Pratite aktivne žice iza stropa, poda i zida.
  4. Izmjerite duljinu predmeta.

UPUTE

Pregled naprednog detektora

  1. Spotlight (reflektor)
    Kada instrument detektira objekt, daje svjetlo kao indikator u položaju utora.
  2. LCD display (LCD zaslon)
  3. TEST button (tipka TEST)
    Možete pritisnuti i držati ovu tipku oko 1 sekunde da biste uključili uređaj, zaslon će prikazati ikonu prethodnog načina skeniranja. Kada koristite uređaj za detekciju, trebali biste pritisnuti i držati ovu tipku.
  4. Push button (tipka za guranje)
    Nakon što završite s korištenjem mjerne trake, samo pritisnite ovu tipku.
  5. Measure tape (mjerna traka)
    Da biste koristili mjernu traku, samo je izvucite.
  6. SELECT button (tipka SELECT)
    Za odabir željenog načina skeniranja pritisnite ovu tipku.
  7. Pencil slider (klizač olovke)
    Nakon što pohranite olovku u rupu za olovku, možete gurnuti klizač olovke da biste izvadili olovku.
  8. MARK button (tipka MARK)
    U nekim uvjetima nije prikladno označavati olovkom. Možete pritisnuti ovu tipku za označavanje točaka na površini zida. U usporedbi s korištenjem olovke, korištenje ove tipke može dovesti do manje točnog rezultata lociranja, posebno za detekcije malih greda.
  9. Pencil hole (rupa za olovku)
    Da biste pohranili olovku za buduću upotrebu, umetnite je u ovu rupu s vrhom koji ulazi prvi.
  10. Groove (označite ovdje olovkom)
    Kada instrument detektira objekt, napravite oznaku olovkom u položaju utora.

IKONE NA ZASLONU

Ikone na zaslonu

Whole alarm icon (ikona cijelog alarma)
(Ova se ikona pojavljuje kada je instrument u kalibraciji ili instrument detektira objekt.)
Ikona cijelog alarma

RAD

Uključivanje uređaja

Da biste uključili uređaj, pritisnite tipku TEST oko 1 sekunde, zaslon će prikazati ikonu prethodnog načina skeniranja.

Skeniranje greda

  1. Pritisnite tipku SELECT za odabir načina skeniranja greda, postavite uređaj na zid, pritisnite i držite tipku TEST, uređaj daje dva kratka zvučna signala. Polako pomičite uređaj bočno po zidu (nemojte otpustiti tipku TEST).
  2. Kada se pojavi ikona cijelog alarma i ugrađeni zujalica neprekidno zvuči, prestanite se kretati. To znači da ovaj uređaj detektira rub grede. Označite ovo mjesto na utoru (nemojte otpustiti tipku TEST).
  3. Nastavite se kretati bočno po zidu dok ikona cijelog alarma i zvuk ne nestanu, a zatim, još uvijek držeći tipku TEST, promijenite smjer i locirajte drugi rub pomoću istog postupka, središnja točka između dvije oznake je središte grede. Vidi sliku 4.
    Skeniranje greda

Ispravak pogreške: Ako LCD počne treperiti i pištati, pomaknite se nekoliko centimetara i počnite ponovno.


NAPOMENA:

  1. Detekcija greda može se normalno provoditi na zidovima s tapetama. Međutim, možda neće funkcionirati na nekim vrstama folijom obloženih ili metalnih površina.
  2. Ako se slučajno uređaj postavi iznad letve zida ili grede za početak, ikona cijelog alarma i zvuk se neće pojaviti kada je rub letve ili grede zida ispod uređaja.
  3. Površina zida duž koje želite detektirati trebala bi biti ravna.
  4. Preporučujemo da provedete detekciju metala/napona kako biste bili sigurni da detektirana letva ili drvena greda nije cijev ili kabel. Imajte na umu da se mogu detektirati neki mali pričvrsni vijci ili čavli.
  5. Držite drugu ruku podalje od uređaja kada koristite ovaj uređaj kako biste izbjegli smetnje.
  6. Ako postoje dvije grede jedna do druge, uređaj možda neće točno detektirati.

Skeniranje metala

  1. Odaberite način skeniranja metala, držite ovaj uređaj u zraku podalje od bilo kojeg metalnog predmeta, pritisnite i držite tipku TEST, uređaj daje dva kratka zvučna signala. Postavite ga na zid, pogledajte sliku 3, polako ga pomičite po površini (nemojte otpustiti tipku TEST).
  2. Kada se pojavi ikona cijelog alarma i zvuk, prestanite se kretati. To znači da uređaj detektira rub metalnog predmeta. Označite ovo mjesto na utoru (nemojte otpustiti tipku TEST).
  3. Nastavite se kretati u istom smjeru dok ikona cijelog alarma i zvuk ne nestanu, a zatim, još uvijek držeći tipku TEST, promijenite smjer i locirajte drugi rub. Označite ovo mjesto. Središnja točka između dvije oznake je središte metalnog predmeta. Vidi sliku 5.
    (Ova se ikona pojavljuje kada je instrument u kalibraciji ili instrument detektira objekt.)Skeniranje metala

AC skeniranje

Za maksimalnu osjetljivost, počnite postavljanjem ovog uređaja na neko mjesto udaljeno od aktivnih žica.

  1. Odaberite način AC skeniranja, pritisnite i držite tipku TEST, uređaj daje dva kratka zvučna signala. Postavite ga na zid, pogledajte sliku 6, polako ga pomičite po zidu (nemojte otpustiti tipku TEST).
  2. Kada se pojavi ikona cijelog alarma i zvuk, prestanite se kretati. To znači da uređaj detektira rub aktivne žice. Označite ovo mjesto na utoru (nemojte otpustiti tipku TEST).
  3. Nastavite se kretati u istom smjeru dok ikona cijelog alarma i zvuk ne nestanu, a zatim, još uvijek držeći tipku TEST, promijenite smjer i locirajte drugi rub. Označite ovo mjesto. (Vidi sliku 6)

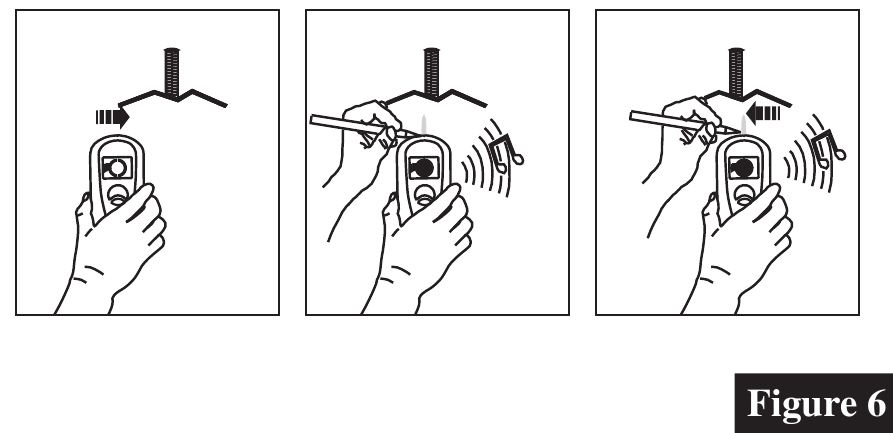

    AC skeniranje
  4. Središnja točka između dvije oznake je središte aktivne žice.


NAPOMENA:

  1. Žice dublje od granice detekcije od površine, u kanalu ili iza šperploče neće biti detektirane, budite oprezni u tim okolnostima.
  2. Trljanje ili udaranje uređaja o zid može generirati statički elektricitet i uzrokovati lažnu indikaciju.
  3. Struje curenja
    Zbog iznimno male struje potrebne za izazivanje indikacije od uređaja, u nekim se situacijama može vidjeti prividna lažna indikacija, tj. vodič sa slabom izolacijom koji dodiruje vlažni zid, uređaj će pokazati napon na zidu. U ovoj situaciji, uređaj ukazuje na potencijalnu opasnost koju treba provjeriti voltmetrom.

NAPOMENA

  1. Zaštićene žice ili žice pod naponom u metalnim kanalima, kućištima, metalnim zidovima ili debelim, gustim zidovima neće biti detektirane.
  2. Budite oprezni pri zabijanju čavala, rezanju ili bušenju u zidove, stropove i podove koji mogu sadržavati žice ili cijevi blizu površine.
  3. Kada radite u blizini AC električnih žica, uvijek isključite napajanje žica.
  4. Ovisno o blizini električnih žica ili cijevi površini zida, uređaj ih može detektirati na isti način kao i grede. Uvijek treba biti oprezan pri zabijanju čavala, piljenju ili bušenju u zidove, podove i stropove koji mogu sadržavati te predmete.
  5. Kako biste izbjegli iznenađenje, budite svjesni da sve što je bliže ili različite širine može biti dodatna greda, stropna greda, cijev ili protupožarna barijera.
  6. Ako ne koristite uređaj oko 20 sekundi, automatski će se isključiti. Da biste ga ponovno uključili, pritisnite tipku TEST oko 1 sekunde.

SPECIFIKACIJA

Način rada grede Drvena greda od 30×30mm: *14mm
Dubina detekcije Način rada metala Željezna cijev od ø25mm: *30mm
Način rada napona Tipična dubina od 50 mm za 90~250V pri 50~60 Hz.
Uvjeti rada -7°C ~ 40°C ispod 75% RH
Uvjeti skladištenja -20°C ~ 50°C ispod 85% RH
Baterija 6F22, 9V
Dimenzije 180(D)×73(Š) ×32(V)mm
Težina oko 213g (uključujući bateriju)


NAPOMENA:

Dubina detekcije i detekcija rubova mogu varirati zbog sadržaja vlage u materijalima, teksture zida, boje itd.

ZAMJENA BATERIJE

Kada se simbol " " pojavi na zaslonu, to znači da je baterija slaba i da je treba zamijeniti. Uklonite vratašca baterije, spojite 9V bateriju na kabel i stavite je unutra. Ispravno vratite vratašca baterije.

ODLAGANJE OVOG ARTIKLA

Poštovani kupče,
Ako u nekom trenutku namjeravate odložiti ovaj artikl, imajte na umu da se mnoge njegove komponente sastoje od vrijednih materijala koji se mogu reciklirati. Molimo vas da ga ne bacate u kantu za smeće, već provjerite kod lokalnog vijeća za reciklažne objekte u vašem području.
