Entes MCB-20 - Ръководство за времево реле

Общ преглед

Времевото реле MCB-20 се използва в индустриални и битови приложения с широк работен диапазон 12-240 VAC/DC, регулируем времеви диапазон от 0,1 секунди до 100 часа и 7 различни функции за синхронизация.

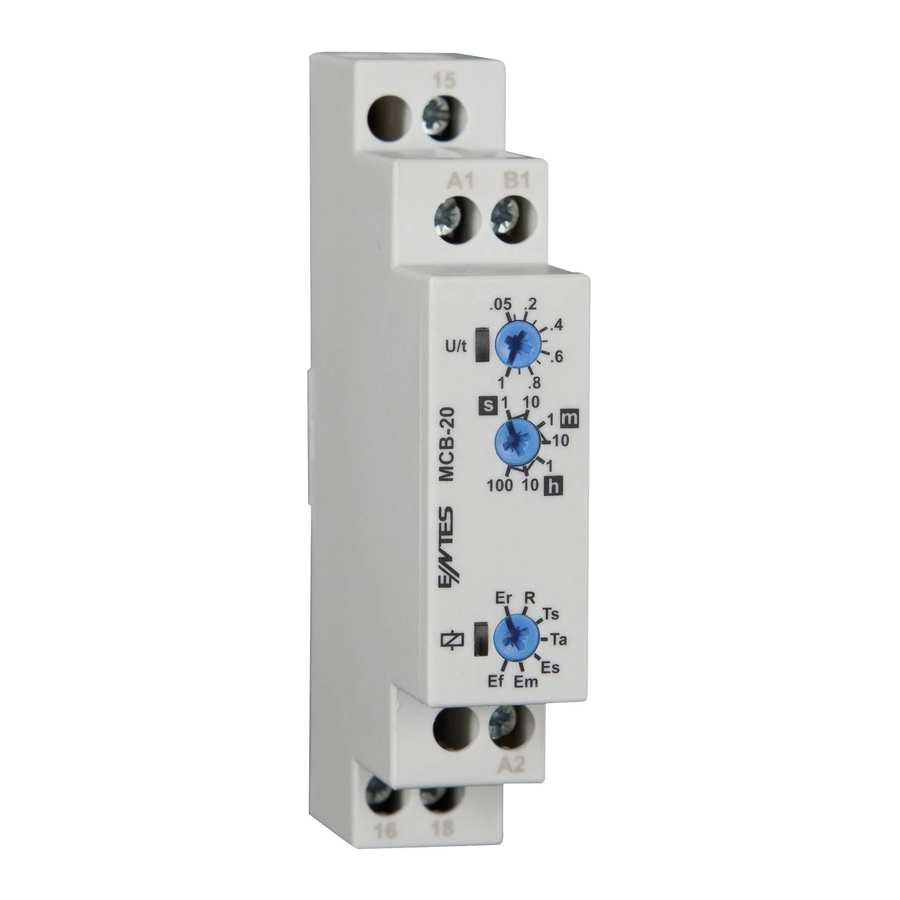

1. Регулиране на времевия множител: Това е времевият множител, по който се умножава избраният времеви диапазон. Той се настройва от 0,1 до 1 с регулиращия тример на устройството.
2. Регулиране на времевия диапазон: Той показва максималната стойност на избрания времеви диапазон. Един от 8 различни времеви диапазона се избира според времето на работа, което трябва да се зададе.

Време на работа = Времеви диапазон x Времеви множител

Пример: Ако искате да зададете време на работа на 30 секунди,
T = 100 x 0.3
T = 30 секунди

3. Регулиране на функцията: Той показва функцията на устройството.
   1. ON Delay (Забавяне на включване): Когато се приложи захранващото напрежение, регулираното време t започва да отброява. След като регулираното t изтече, изходното реле превключва в ON (включено) положение. Това състояние остава, докато захранващото напрежение не бъде прекъснато. Ако захранващото напрежение бъде прекъснато преди изтичането на регулираното време, вече изтеклото време се изтрива и се рестартира, когато захранващото напрежение бъде приложено отново.
   2. OFF Delay (Забавяне на изключване) с контролен вход: Когато захранващото напрежение и задействащият сигнал са приложени, изходното реле превключва в ON (включено) положение. Когато задействащият сигнал бъде прекъснат, времето t започва да отброява и изходното реле превключва в OFF (изключено) положение в края на времето. Ако задействащият сигнал бъде приложен отново преди времето t да е изтекло, вече изтеклото време се изтрива. Времето се рестартира отново, когато задействащият сигнал бъде прекъснат.
   3. Single Shot Leading Edge (Единичен импулс на предния фронт) с контролен вход: Когато захранващото напрежение и задействащият сигнал са приложени, изходното реле превключва в ON (включено) положение и регулираното време t започва да отброява. Изходното реле превключва в OFF (изключено) положение в края на регулираното време t. По време на регулираното време, задействащият сигнал не влияе на работата на устройството. В края на времето t, задействащият сигнал стартира следващия цикъл.
   4. Single Shot Trailing Edge (Единичен импулс на задния фронт) с контролен вход: Когато захранващото напрежение е приложено, прилагането на задействащия сигнал няма влияние върху състоянието на изходното реле. Когато задействащият сигнал бъде прекъснат, изходното реле превключва в ON (включено) положение и регулираното време t започва да отброява. Изходното реле превключва в OFF (изключено) положение в края на времето. По време на регулираното време, задействащият сигнал не е повлиял на работата на устройството. В края на времето t, задействащият сигнал стартира следващия цикъл.
   5. ON Delay (Забавяне на включване) с контролен вход: Когато захранващото напрежение и задействащият сигнал са приложени, регулираното време t започва да отброява. Изходното реле превключва в ON (включено) положение в края на регулираното време и това състояние остава, докато захранващото напрежение или задействащият сигнал не бъдат прекъснати. Ако задействащият сигнал бъде прекъснат преди регулираното време t, отброеното време се изтрива. Времето се рестартира, когато задействащият сигнал бъде приложен отново.
   6. OFF Delay (Забавяне на изключване): Когато захранващото напрежение е приложено, изходното реле превключва в ON (включено) положение и регулираното време t започва да отброява. Изходното реле превключва в OFF (изключено) положение в края на времето t. Това състояние остава, докато захранващото напрежение не бъде прекъснато. Ако захранващото напрежение бъде прекъснато преди изтичането на регулираното време, вече изтеклото време се изтрива и се рестартира, когато захранващото напрежение бъде приложено отново.
   7. Symmetric Flasher (Симетричен мигач): Когато захранващото напрежение е приложено, регулираното време t започва да отброява. Изходното реле превключва в ON (включено) положение в края на времето t и регулираното време отброява отново. Изходното реле превключва в OFF (изключено) положение в края на времето t. Този цикъл продължава, докато захранващото напрежение не бъде прекъснато.
4. Supply LED (Захранващ светодиод): Когато захранващото напрежение е приложено, ON (включен) светодиод на устройството светва. Когато захранващото напрежение е прекъснато, ON (включен) светодиод изгасва.
   1. Function (Функция)

   2. Function (Функция)

   3. Function (Функция)

   4. Function (Функция)

   5. Function (Функция)

   6. Function (Функция)

   7. Function (Функция)

5. Relay LED (Релеен светодиод): Когато изходното реле е в ON (включено) положение, OUT (изходен) светодиод на устройството светва. Когато изходното реле е в OFF (изключено) положение, OUT (изходен) светодиод изгасва.

Технически данни

Размери

Схема на свързване

Предпазни мерки за инсталиране и безопасна употреба

Неспазването на тези инструкции ще доведе до смърт или сериозни наранявания.

• Изключете цялото захранване, преди да работите по оборудването.
• Когато устройството е свързано към мрежата, не отстранявайте предния панел.
• Не почиствайте устройството с разтворител или подобни. Почиствайте устройството само със суха кърпа.
• Проверете правилната връзка на клемите при окабеляване.
• Електрическото оборудване трябва да се обслужва само от вашия компетентен продавач.
• Монтирайте устройството към панела.

Производителят или някое от неговите дъщерни дружества не носят отговорност за каквито и да било последствия, произтичащи от използването на този материал.

Забележка: Съпротивлението на контакта при омичен товар (напр.: лампа с нажежаема жичка, съпротивителни устройства) е 8A. Препоръчително е да използвате контактор, ако индуктивният товар (напр.: AC мотор, флуоресцентна лампа и др.) или капацитивният товар (напр.: Led драйвери, UPS, флуоресцентна лампа (електронен баласт) и др.) превключват. В противен случай може да възникне адхезия в релейните контакти.
