Entes MCB-20 - Zaman Rölesi Kılavuzu

Genel Bakış

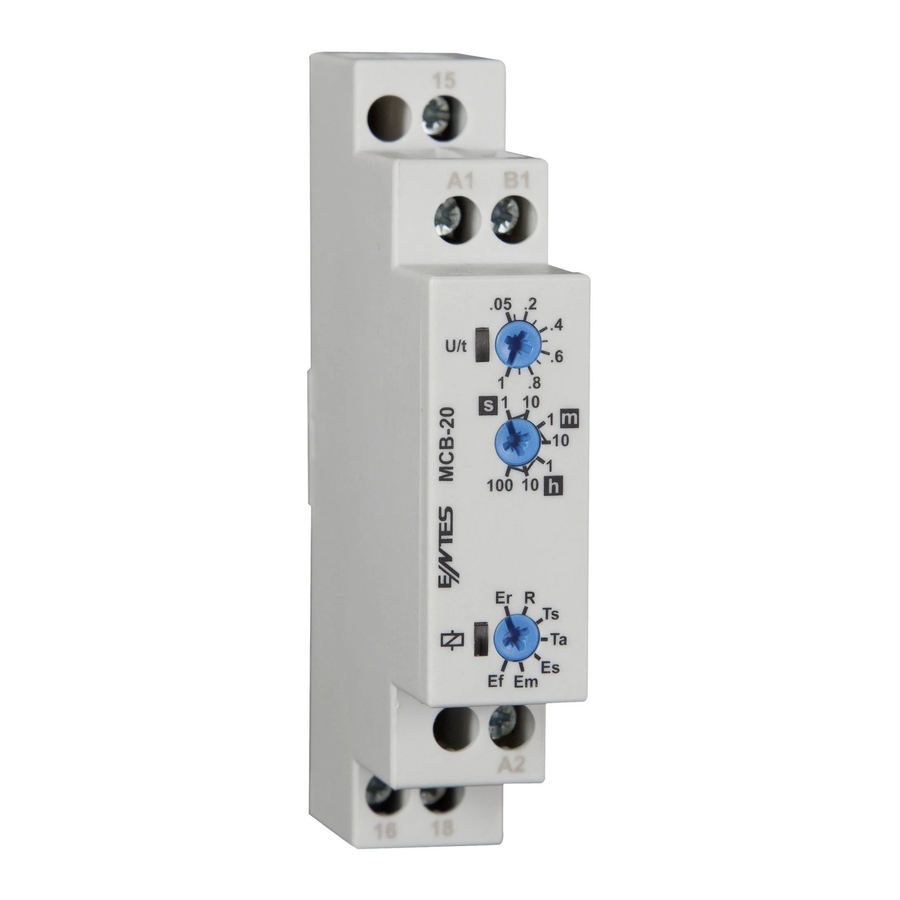

MCB-20 zaman rölesi, 12-240 VAC/DC geniş çalışma aralığı, 0,1 saniyeden 100 saate kadar ayarlanabilir zaman aralığı ve 7 farklı zamanlama fonksiyonu ile endüstriyel ve evsel uygulamalarda kullanılır.

1. Zaman Çarpanı Ayarı: Seçilen zaman aralığının çarpıldığı zaman çarpanıdır. Cihaz üzerindeki ayar trimpotu ile 0,1 ile 1 arasında ayarlanır.
2. Zaman Aralığı Ayarı: Seçilen zaman aralığının maksimum değerini gösterir. Ayarlanacak çalışma süresine göre 8 farklı zaman aralığından biri seçilir.

Çalışma süresi = Zaman aralığı x Zaman çarpanı

Örnek: Çalışma süresinin 30 saniyeye ayarlanması isteniyorsa,
T = 100 x 0,3
T = 30 saniye

3. Fonksiyon Ayarı: Cihazın fonksiyonunu gösterir.
   1. Gecikmeli Açma (ON Delay): Besleme gerilimi uygulandığında, ayarlanan t süresi saymaya başlar. Ayarlanan t süresi dolduktan sonra, çıkış rölesi AÇIK (ON) konumuna geçer. Bu durum, besleme gerilimi kesilene kadar devam eder. Ayarlanan süre dolmadan besleme gerilimi kesilirse, zaten dolmuş olan süre silinir ve besleme gerilimi tekrar uygulandığında yeniden başlar.
   2. Kontrol Girişli Gecikmeli Kapama (OFF Delay with Control Input): Besleme gerilimi ve tetikleme sinyali uygulandığında, çıkış rölesi AÇIK (ON) konumuna geçer. Tetikleme sinyali kesildiğinde, t süresi saymaya başlar ve çıkış rölesi sürenin sonunda KAPALI (OFF) konumuna geçer. t süresi dolmadan tetikleme sinyali tekrar uygulanırsa, zaten dolmuş olan süre silinir. Tetikleme sinyali kesildiğinde süre tekrar başlar.
   3. Kontrol Girişli Tek Atış Yükselen Kenar (Single Shot Leading Edge with Control Input): Besleme gerilimi ve tetikleme sinyali uygulandığında, çıkış rölesi AÇIK (ON) konumuna geçer ve ayarlanan t süresi saymaya başlar. Çıkış rölesi, ayarlanan t süresinin sonunda KAPALI (OFF) konumuna geçer. Ayarlanan süre boyunca, tetikleme sinyali cihazın çalışmasını etkilemez. t süresinin sonunda, tetikleme sinyali bir sonraki döngüyü başlatır.
   4. Kontrol Girişli Tek Atış Düşen Kenar (Single Shot Trailing Edge with Control Input): Besleme gerilimi uygulandığında, tetikleme sinyalinin uygulanmasının çıkış rölesinin durumu üzerinde hiçbir etkisi yoktur. Tetikleme sinyali kesildiğinde, çıkış rölesi AÇIK (ON) konumuna geçer ve ayarlanan t süresi saymaya başlar. Çıkış rölesi, sürenin sonunda KAPALI (OFF) konumuna geçer. Ayarlanan süre boyunca, tetikleme sinyali cihazın çalışmasını etkilemez. t süresinin sonunda, tetikleme sinyali bir sonraki döngüyü başlatır.
   5. Kontrol Girişli Gecikmeli Açma (ON Delay with Control Input): Besleme gerilimi ve tetikleme sinyali uygulandığında, ayarlanan t süresi saymaya başlar. Çıkış rölesi, ayarlanan sürenin sonunda AÇIK (ON) konumuna geçer ve bu durum besleme gerilimi veya tetikleme sinyali kesilene kadar devam eder. Tetikleme sinyali, ayarlanan t süresinden önce kesilirse, sayılan süre silinir. Tetikleme sinyali tekrar uygulandığında süre yeniden başlar.
   6. Gecikmeli Kapama (OFF Delay): Besleme gerilimi uygulandığında, çıkış rölesi AÇIK (ON) konumuna geçer ve ayarlanan t süresi saymaya başlar. Çıkış rölesi, t süresinin sonunda KAPALI (OFF) konumuna geçer. Bu durum, besleme gerilimi kesilene kadar devam eder. Ayarlanan süre dolmadan besleme gerilimi kesilirse, zaten dolmuş olan süre silinir ve besleme gerilimi tekrar uygulandığında yeniden başlar.
   7. Simetrik Flaşör (Symmetric Flasher): Besleme gerilimi uygulandığında, ayarlanan t süresi saymaya başlar. Çıkış rölesi, t süresinin sonunda AÇIK (ON) konumuna geçer ve ayarlanan süre tekrar sayar. Çıkış rölesi, t süresinin sonunda KAPALI (OFF) konumuna geçer. Bu döngü, besleme gerilimi kesilene kadar devam eder.
4. Besleme LED'i (Supply LED): Besleme gerilimi uygulandığında, cihaz üzerindeki AÇIK (ON) LED'i yanar. Besleme gerilimi kesildiğinde, AÇIK (ON) LED'i söner.
   1. Fonksiyon (Function)

   2. Fonksiyon (Function)

   3. Fonksiyon (Function)

   4. Fonksiyon (Function)

   5. Fonksiyon (Function)

   6. Fonksiyon (Function)

   7. Fonksiyon (Function)

5. Röle LED'i (Relay LED): Çıkış rölesi AÇIK (ON) konumunda olduğunda, cihaz üzerindeki ÇIKIŞ (OUT) LED'i yanar. Çıkış rölesi KAPALI (OFF) konumunda olduğunda, ÇIKIŞ (OUT) LED'i söner.

Teknik Veriler

Boyutlar

Bağlantı Şeması

Kurulum ve Güvenli Kullanım için Önlemler

Bu talimatlara uyulmaması ölüm veya ciddi yaralanmaya neden olacaktır.

• Ekipman üzerinde çalışmadan önce tüm gücü kesin.
• Cihaz ağa bağlıyken ön paneli çıkarmayın.
• Cihazı solvent veya benzeri maddelerle temizlemeyin. Cihazı sadece kuru bir bezle temizleyin.
• Kablolama yaparken doğru terminal bağlantısını doğrulayın.
• Elektrikli ekipmanlar sadece yetkili satıcınız tarafından servise verilmelidir.
• Cihazı panele monte edin.

Bu materyalin kullanımından kaynaklanan herhangi bir sonuç için üretici veya herhangi bir iştiraki tarafından hiçbir sorumluluk kabul edilmez.

Not: Ohmik yükte (örn.: Akkor lamba, Direnç cihazları) kontak direnci 8A'dır. Endüktif yük (örn.: AC motor, floresan, vb.) veya kapasitif yük (örn.: Led Sürücüler, UPS, Floresan (Elektronik Balast), vb.) anahtarlanacaksa bir kontaktör kullanılması önerilir. Aksi takdirde röle kontaklarında yapışma meydana gelebilir.

ENTES Elektronik Cihazlar İmalat ve Ticaret A.Ş.
Adres: Dudullu OSB; 1. Cadde; No: 23 34776 Ümraniye - İSTANBUL / TÜRKİYE
Tel: +90 216 313 01 10
Faks: +90 216 314 16 15
E-posta: iletisim@entes.com.tr - contact@entes.eu
Web: www.entes.com.tr - www.entes.eu
Teknik Destek Çağrı Merkezi: +90 850 888 84 25
