Entes MCB-20 - Руководство по эксплуатации реле времени

Обзор

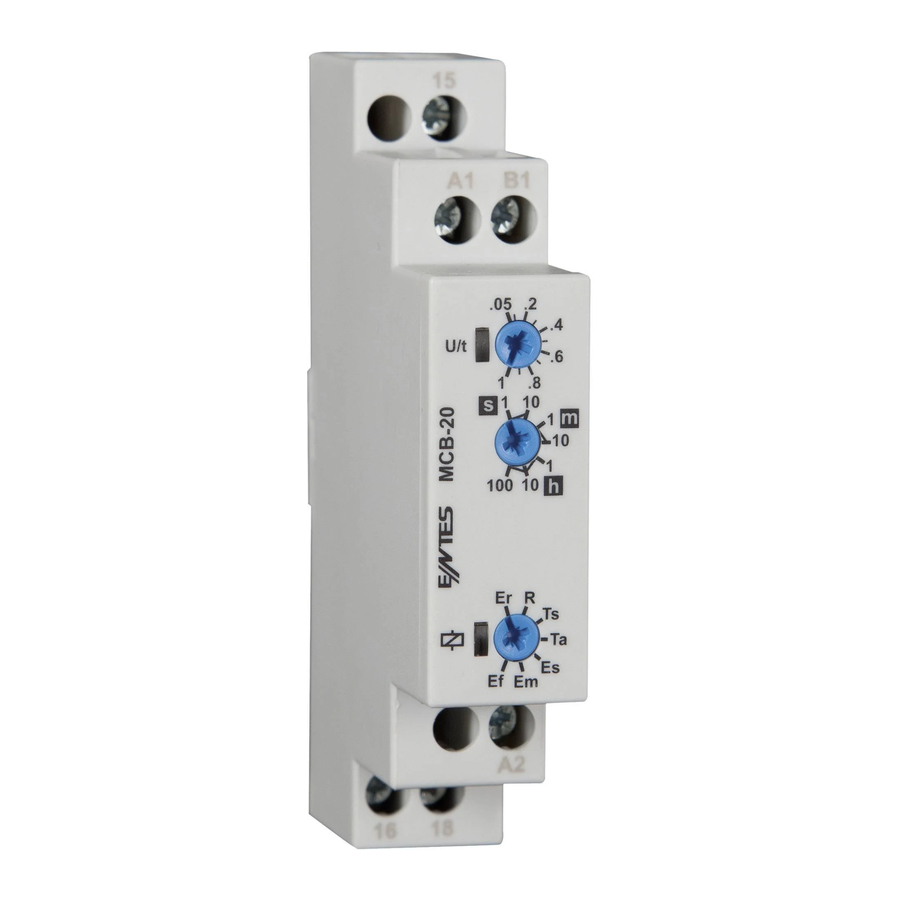

Реле времени MCB-20 используется в промышленных и бытовых целях с широким диапазоном рабочего напряжения 12-240 В переменного/постоянного тока, регулируемым диапазоном времени от 0,1 секунды до 100 часов и 7 различными функциями таймера.

1. Регулировка множителя времени: Это множитель времени, на который умножается выбранный диапазон времени. Он устанавливается от 0,1 до 1 с помощью регулировочного триммера на устройстве.
2. Регулировка диапазона времени: Он показывает максимальное значение выбранного диапазона времени. Один из 8 различных диапазонов времени выбирается в соответствии с устанавливаемым временем работы.

Время работы = Диапазон времени x Множитель времени

Пример: Если требуется установить время работы на 30 секунд,
T = 100 x 0.3
T = 30 секунд

3. Регулировка функции: Отображает функцию устройства.
   1. Задержка включения (ON Delay): При подаче напряжения питания начинается отсчет установленного времени t. По истечении установленного времени t выходное реле переключается в положение ON (Вкл.). Это состояние сохраняется до тех пор, пока напряжение питания не будет прервано. Если напряжение питания прерывается до истечения установленного времени, уже истекшее время стирается и перезапускается при повторной подаче напряжения питания.
   2. Задержка выключения с управляющим входом (OFF Delay with Control Input): При подаче напряжения питания и сигнала запуска выходное реле переключается в положение ON (Вкл.). При прерывании сигнала запуска начинается отсчет времени t, и выходное реле переключается в положение OFF (Выкл.) по истечении времени. Если сигнал запуска подается снова до истечения времени t, уже истекшее время стирается. Время перезапускается снова при прерывании сигнала запуска.
   3. Однократный запуск по переднему фронту с управляющим входом (Single Shot Leading Edge with Control Input): При подаче напряжения питания и сигнала запуска выходное реле переключается в положение ON (Вкл.) и начинается отсчет установленного времени t. Выходное реле переключается в положение OFF (Выкл.) по истечении установленного времени t. В течение установленного времени сигнал запуска не влияет на работу устройства. По истечении времени t сигнал запуска запускает следующий цикл.
   4. Однократный запуск по заднему фронту с управляющим входом (Single Shot Trailing Edge with Control Input): При подаче напряжения питания подача сигнала запуска не влияет на состояние выходного реле. При прерывании сигнала запуска выходное реле переключается в положение ON (Вкл.) и начинается отсчет установленного времени t. Выходное реле переключается в положение OFF (Выкл.) по истечении времени. В течение установленного времени сигнал запуска не влияет на работу устройства. По истечении времени t сигнал запуска запускает следующий цикл.
   5. Задержка включения с управляющим входом (ON Delay with Control Input): При подаче напряжения питания и сигнала запуска начинается отсчет установленного времени t. Выходное реле переключается в положение ON (Вкл.) по истечении установленного времени, и это состояние сохраняется до тех пор, пока напряжение питания или сигнал запуска не будут прерваны. Если сигнал запуска прерывается до истечения установленного времени t, отсчитанное время стирается. Время перезапускается при повторной подаче сигнала запуска.
   6. Задержка выключения (OFF Delay): При подаче напряжения питания выходное реле переключается в положение ON (Вкл.) и начинается отсчет установленного времени t. Выходное реле переключается в положение OFF (Выкл.) по истечении времени t. Это состояние сохраняется до тех пор, пока напряжение питания не будет прервано. Если напряжение питания прерывается до истечения установленного времени, уже истекшее время стирается и перезапускается при повторной подаче напряжения питания.
   7. Симметричный прерыватель (Symmetric Flasher): При подаче напряжения питания начинается отсчет установленного времени t. Выходное реле переключается в положение ON (Вкл.) по истечении времени t, и установленное время отсчитывается снова. Выходное реле переключается в положение OFF (Выкл.) по истечении времени t. Этот цикл продолжается до тех пор, пока напряжение питания не будет прервано.
4. Светодиод питания (Supply LED): При подаче напряжения питания загорается светодиод ON (Вкл.) на устройстве. При прерывании напряжения питания светодиод ON (Вкл.) гаснет.
   1. Функция

   2. Функция

   3. Функция

   4. Функция

   5. Функция

   6. Функция

   7. Функция

5. Светодиод реле (Relay LED): Когда выходное реле находится в положении ON (Вкл.), загорается светодиод OUT (Выход) на устройстве. Когда выходное реле находится в положении OFF (Выкл.), светодиод OUT (Выход) гаснет.

Технические данные

Размеры

Схема подключения

Меры предосторожности при установке и безопасном использовании

Несоблюдение этих инструкций может привести к смерти или серьезным травмам.

• Отключите все питание перед работой с оборудованием.
• Когда устройство подключено к сети, не снимайте переднюю панель.
• Не чистите устройство растворителем или подобным веществом. Очищайте устройство только сухой тканью.
• Убедитесь в правильности подключения клемм при подключении проводов.
• Обслуживание электрооборудования должно выполняться только вашим компетентным продавцом.
• Установите устройство на панель.

Производитель или какие-либо его дочерние компании не несут ответственности за какие-либо последствия, возникшие в результате использования этого материала.

Примечание: Сопротивление контакта при омической нагрузке (например: лампа накаливания, резистивные устройства) составляет 8A. Рекомендуется использовать контактор, если переключается индуктивная нагрузка (например: двигатель переменного тока, люминесцентная лампа и т. д.) или емкостная нагрузка (например: светодиодные драйверы, ИБП, люминесцентные лампы (электронный балласт) и т. д.). В противном случае может произойти залипание контактов реле.
