Entes MCB-20 - Mwongozo wa Relay ya Muda

Yaliyomo

Muhtasari

MCB-20 time relay (relay ya muda ya MCB-20) hutumika katika matumizi ya viwandani na majumbani na kiwango cha uendeshaji cha 12-240 VAC/DC, kiwango cha muda kinachoweza kurekebishwa kutoka sekunde 0.1 hadi saa 100 na kazi 7 tofauti za muda.

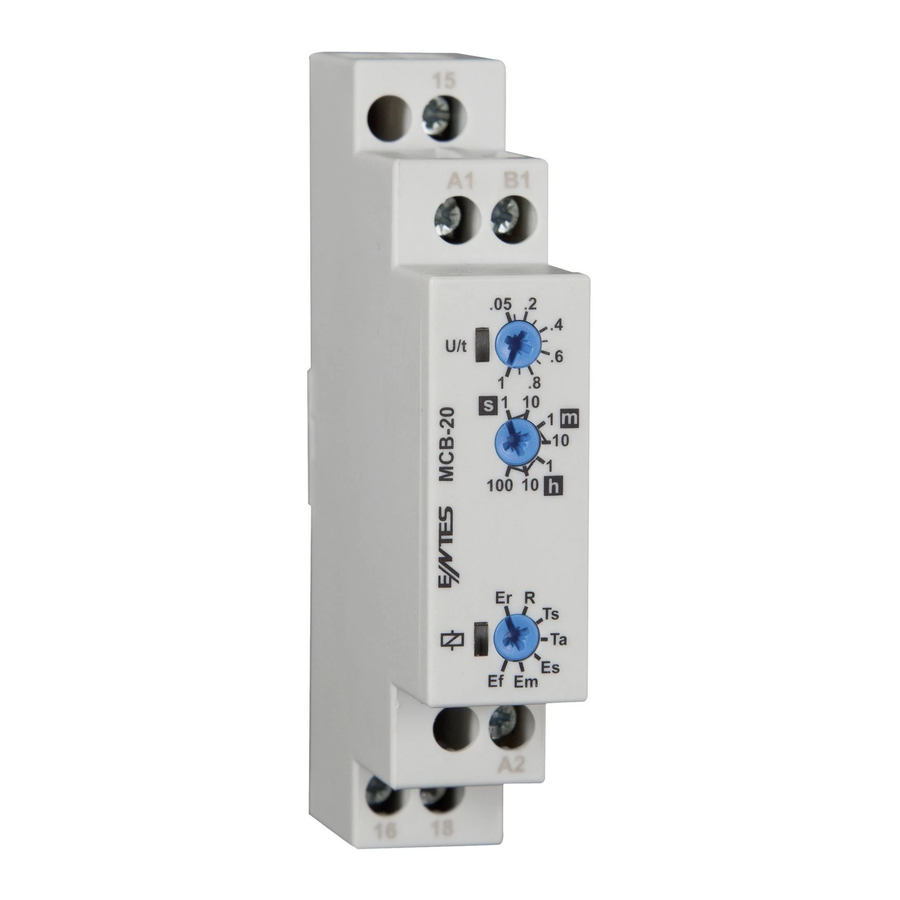

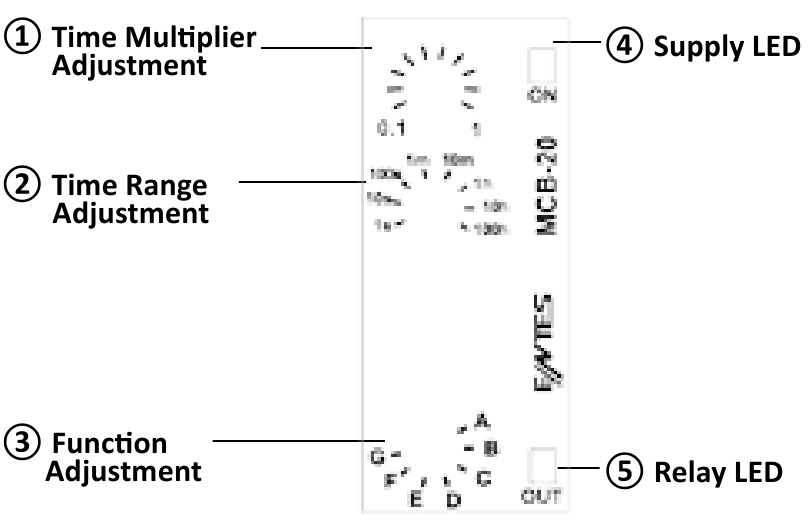

Muhtasari wa Kifaa

  1. Rekebisho la Kizidishi cha Muda: Ni kizidishi cha muda ambacho kiwango cha muda kilichochaguliwa kinazidishwa. Huwekwa kutoka 0.1 hadi 1 na trimpot ya marekebisho kwenye kifaa.
  2. Rekebisho la Kiwango cha Muda: Inaonyesha thamani ya juu ya kiwango cha muda kilichochaguliwa. Mojawapo ya viwango 8 tofauti vya muda huchaguliwa kulingana na muda wa uendeshaji utakaowekwa.

Muda wa uendeshaji = Kiwango cha muda x Kizidishi cha muda

Mfano: Ikiwa inataka kuweka muda wa uendeshaji kuwa sekunde 30,
T = 100 x 0.3
T = sekunde 30

  1. Rekebisho la Kazi: Inaonyesha kazi ya kifaa.
    1. Ucheleweshaji wa ON: Wakati voltage ya usambazaji inapotumika, muda uliorekebishwa t unaanza kuhesabiwa. Baada ya t iliyorekebishwa kuisha, relay ya pato hubadilika kuwa nafasi ya ON (imewashwa). Hali hii inabaki hadi voltage ya usambazaji itakatizwa. Ikiwa voltage ya usambazaji imekatizwa kabla ya kumalizika kwa muda uliorekebishwa, muda ambao tayari umeisha unafutwa na unaanzishwa tena wakati voltage ya usambazaji inapotumika tena.
    2. Ucheleweshaji wa OFF na Ingizo la Udhibiti: Wakati voltage ya usambazaji na ishara ya kichochezi inapotumika, relay ya pato hubadilika kuwa nafasi ya ON (imewashwa). Wakati ishara ya kichochezi inakatizwa, muda t unaanza kuhesabiwa na relay ya pato hubadilika kuwa nafasi ya OFF (imezimwa) mwishoni mwa muda. Ikiwa ishara ya kichochezi inatumika tena kabla ya muda t kuisha, muda ambao tayari umeisha unafutwa. Muda unaanza tena wakati ishara ya kichochezi inakatizwa.
    3. Pigo Moja la Ukingo wa Mbele na Ingizo la Udhibiti: Wakati voltage ya usambazaji na ishara ya kichochezi inapotumika, relay ya pato hubadilika kuwa nafasi ya ON (imewashwa) na muda uliorekebishwa t unaanza kuhesabiwa. Relay ya pato hubadilika kuwa nafasi ya OFF (imezimwa) mwishoni mwa muda uliorekebishwa t. Wakati wa muda uliorekebishwa, ishara ya kichochezi haiathiri utendaji wa kifaa. Mwishoni mwa muda t, ishara ya kichochezi huanza mzunguko unaofuata.
    4. Pigo Moja la Ukingo wa Nyuma na Ingizo la Udhibiti: Wakati voltage ya usambazaji inapotumika, kutumia ishara ya kichochezi haina ushawishi wowote juu ya hali ya relay ya pato. Wakati ishara ya kichochezi inakatizwa, relay ya pato hubadilika kuwa nafasi ya ON (imewashwa) na muda uliorekebishwa t unaanza kuhesabiwa. Relay ya pato hubadilika kuwa nafasi ya OFF (imezimwa) mwishoni mwa muda. Wakati wa muda uliorekebishwa, ishara ya kichochezi haijaathiri utendaji wa kifaa. Mwishoni mwa muda t, ishara ya kichochezi huanza mzunguko unaofuata.
    5. Ucheleweshaji wa ON na Ingizo la Udhibiti: Wakati voltage ya usambazaji na ishara ya kichochezi inapotumika, muda uliorekebishwa t unaanza kuhesabiwa. Relay ya pato hubadilika kuwa nafasi ya ON (imewashwa) mwishoni mwa muda uliorekebishwa na hali hii inabaki hadi voltage ya usambazaji au ishara ya kichochezi itakatizwa. Ikiwa ishara ya kichochezi inakatizwa kabla ya muda uliorekebishwa t, muda ulihesabiwa unafutwa. Muda unaanzishwa tena wakati ishara ya kichochezi inapotumika tena.
    6. Ucheleweshaji wa OFF: Wakati voltage ya usambazaji inapotumika, relay ya pato hubadilika kuwa nafasi ya ON (imewashwa) na muda uliorekebishwa t unaanza kuhesabiwa. Relay ya pato hubadilika kuwa nafasi ya OFF (imezimwa) mwishoni mwa muda t. Hali hii inabaki hadi voltage ya usambazaji itakatizwa. Ikiwa voltage ya usambazaji imekatizwa kabla ya kumalizika kwa muda uliorekebishwa, muda ambao tayari umeisha unafutwa na unaanzishwa tena wakati voltage ya usambazaji inapotumika tena.
    7. Kimulika Linganifu: Wakati voltage ya usambazaji inapotumika, muda uliorekebishwa t unaanza kuhesabiwa. Relay ya pato hubadilika kuwa nafasi ya ON (imewashwa) mwishoni mwa muda t na muda uliorekebishwa unahesabiwa tena. Relay ya pato hubadilika kuwa nafasi ya OFF (imezimwa) mwishoni mwa muda t. Mzunguko huu unaendelea hadi voltage ya usambazaji itakatizwa.
  2. LED ya Usambazaji: Wakati voltage ya usambazaji inapotumika, LED ya ON (imewashwa) kwenye kifaa huangaza. Wakati voltage ya usambazaji inakatizwa, LED ya ON (imewashwa) inazima.
    1. Kazi
    2. Kazi
    3. Kazi
    4. Kazi
    5. Kazi
    6. Kazi
    7. Kazi
  3. LED ya Relay: Wakati relay ya pato iko katika nafasi ya ON (imewashwa), LED ya OUT (toka) kwenye kifaa huangaza. Wakati relay ya pato iko katika nafasi ya OFF (imezimwa), LED ya OUT (toka) inazima.

Data ya Kiufundi

Voltage Iliyokadiriwa (Un) 12 – 240 VAC/DC
Marudio Yaliyokadiriwa 50/60 Hz
Mawasiliano ya Pato 1 CO, 8 A, 2000 VA (cosϕ=1)
Vituo A1(+), A2(-)
Muda wa Kuchelewa 0.1 sec – 100 hours (sekunde 0.1 – saa 100)
Joto la Mazingira -5°C / + 50°C
Darasa la Ulinzi IP20
Maisha ya Mitambo 1 x 10⁷ OPS
Maisha ya Umeme 1 x 10⁵ OPS (8A 250VAC, 85°C mzigo wa kupinga)
Vipimo Aina PK 22
Ufungaji Kuweka juu ya uso au kwenye reli za kupachika
Uzito 57 gr

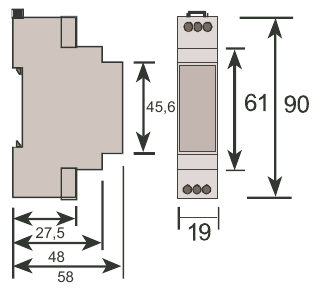

Vipimo
Vipimo

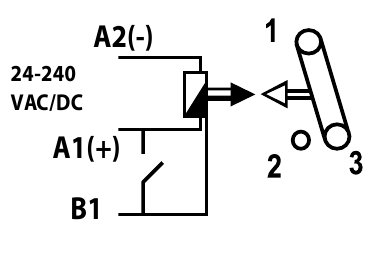

Mchoro wa Muunganisho
Mchoro wa Muunganisho

Tahadhari za Ufungaji na Matumizi Salama

Kukosa kufuata maagizo hayo kutasababisha kifo au majeraha makubwa.

  • Tenganisha nguvu zote kabla ya kufanya kazi kwenye vifaa.
  • Wakati kifaa kimeunganishwa kwenye mtandao, usiondoe paneli ya mbele.
  • Usisafishe kifaa na kiyeyusho au vitu kama hivyo. Safisha tu kifaa na kitambaa kikavu.
  • Thibitisha muunganisho sahihi wa terminal wakati wa kuunganisha waya.
  • Vifaa vya umeme vinapaswa kuhudumiwa tu na muuzaji wako mwenye uwezo.
  • Pachika kifaa kwenye paneli.

onyo
Hakuna jukumu linalohakikishwa na mtengenezaji au kampuni zake tanzu kwa matokeo yoyote yanayotokana na matumizi ya nyenzo hii.

Kumbuka: Upinzani wa mawasiliano kwenye mzigo wa ohmic (k.m.: Balbu ya incandescent, vifaa vya upinzani) ni 8A. Inapendekezwa kutumia kontaktor ikiwa mzigo wa inductive (k.m.: motor ya AC, fluorescent, nk) au mzigo wa capacitive (k.m.: Viendeshi vya Led, UPS, Fluorescent(Ballast ya Kielektroniki), nk.) swichi. Vinginevyo mshikamano unaweza kutokea katika mawasiliano ya relay.

ENTES Elektronik Cihazlar Imalat ve Ticaret A.S.
Adr: Dudullu OSB; 1. Cadde; No: 23 34776 Ümraniye - İSTANBUL / TÜRKİYE
Tel: +90 216 313 01 10
Fax: +90 216 314 16 15
E-mail: iletisim@entes.com.tr - contact@entes.eu
Web: www.entes.com.tr - www.entes.eu
Technical Support Call Center: +90 850 888 84 25
