Entes MCB-20 - Manuale del Relè Temporizzatore

Panoramica

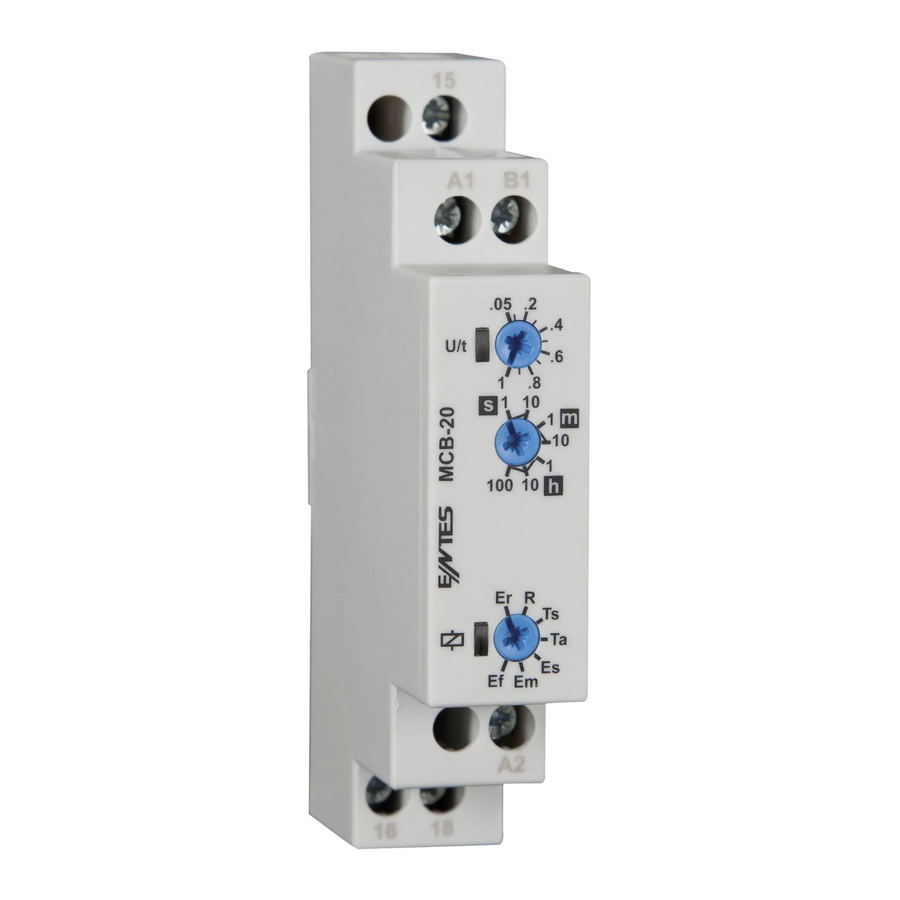

Il relè temporizzatore MCB-20 è utilizzato in applicazioni industriali e domestiche con un ampio intervallo di funzionamento 12-240 VAC/DC, un intervallo di tempo regolabile da 0,1 secondi a 100 ore e 7 diverse funzioni di temporizzazione.

1. Regolazione Moltiplicatore Tempo: È il moltiplicatore di tempo per il quale viene moltiplicato l'intervallo di tempo selezionato. Viene impostato da 0,1 a 1 con il trimmer di regolazione sul dispositivo.
2. Regolazione Intervallo di Tempo: Mostra il valore massimo dell'intervallo di tempo selezionato. Uno degli 8 diversi intervalli di tempo viene selezionato in base al tempo di funzionamento da impostare.

Tempo di funzionamento = Intervallo di tempo x Moltiplicatore di tempo

Esempio: Se si desidera impostare il tempo di funzionamento a 30 secondi,
T = 100 x 0.3
T = 30 secondi

3. Regolazione Funzione: Mostra la funzione del dispositivo.
   1. Ritardo all'accensione: Quando la tensione di alimentazione viene applicata, il tempo t impostato inizia a essere conteggiato. Una volta scaduto il tempo t impostato, il relè di uscita si porta in posizione ON. Questo stato rimane finché la tensione di alimentazione non viene interrotta. Se la tensione di alimentazione viene interrotta prima della scadenza del tempo impostato, il tempo già trascorso viene cancellato e viene riavviato quando la tensione di alimentazione viene riapplicata.
   2. Ritardo allo spegnimento con Ingresso di Controllo: Quando la tensione di alimentazione e il segnale di attivazione vengono applicati, il relè di uscita si porta in posizione ON. Quando il segnale di attivazione viene interrotto, il tempo t inizia a essere conteggiato e il relè di uscita si porta in posizione OFF al termine del tempo. Se il segnale di attivazione viene riapplicato prima che il tempo t sia scaduto, il tempo già trascorso viene cancellato. Il tempo riparte quando il segnale di attivazione viene interrotto.
   3. Impulso Singolo sul Fronte di Salita con Ingresso di Controllo: Quando la tensione di alimentazione e il segnale di attivazione vengono applicati, il relè di uscita si porta in posizione ON e il tempo t impostato inizia a essere conteggiato. Il relè di uscita si porta in posizione OFF al termine del tempo t impostato. Durante il tempo impostato, il segnale di attivazione non influenza il funzionamento del dispositivo. Al termine del tempo t, il segnale di attivazione avvia il ciclo successivo.
   4. Impulso Singolo sul Fronte di Discesa con Ingresso di Controllo: Quando la tensione di alimentazione viene applicata, l'applicazione del segnale di attivazione non ha alcuna influenza sulla condizione del relè di uscita. Quando il segnale di attivazione viene interrotto, il relè di uscita si porta in posizione ON e il tempo t impostato inizia a essere conteggiato. Il relè di uscita si porta in posizione OFF al termine del tempo. Durante il tempo impostato, il segnale di attivazione non ha influenzato il funzionamento del dispositivo. Al termine del tempo t, il segnale di attivazione avvia il ciclo successivo.
   5. Ritardo all'accensione con Ingresso di Controllo: Quando la tensione di alimentazione e il segnale di attivazione vengono applicati, il tempo t impostato inizia a essere conteggiato. Il relè di uscita si porta in posizione ON al termine del tempo impostato e questo stato rimane finché la tensione di alimentazione o il segnale di attivazione non viene interrotto. Se il segnale di attivazione viene interrotto prima del tempo t impostato, il tempo conteggiato viene cancellato. Il tempo viene riavviato quando il segnale di attivazione viene riapplicato.
   6. Ritardo allo spegnimento: Quando la tensione di alimentazione viene applicata, il relè di uscita si porta in posizione ON e il tempo t impostato inizia a essere conteggiato. Il relè di uscita si porta in posizione OFF al termine del tempo t. Questo stato rimane finché la tensione di alimentazione non viene interrotta. Se la tensione di alimentazione viene interrotta prima della scadenza del tempo impostato, il tempo già trascorso viene cancellato e viene riavviato quando la tensione di alimentazione viene riapplicata.
   7. Lampeggiatore Simmetrico: Quando la tensione di alimentazione viene applicata, il tempo t impostato inizia a essere conteggiato. Il relè di uscita si porta in posizione ON al termine del tempo t e il tempo impostato viene conteggiato di nuovo. Il relè di uscita si porta in posizione OFF al termine del tempo t. Questo ciclo continua finché la tensione di alimentazione non viene interrotta.
4. LED Alimentazione: Quando la tensione di alimentazione viene applicata, il LED ON sul dispositivo si illumina. Quando la tensione di alimentazione viene interrotta, il LED ON si spegne.
   1. Funzione

   2. Funzione

   3. Funzione

   4. Funzione

   5. Funzione

   6. Funzione

   7. Funzione

5. LED Relè: Quando il relè di uscita è in posizione ON, il LED OUT sul dispositivo si illumina. Quando il relè di uscita è in posizione OFF, il LED OUT si spegne.

Dati Tecnici

Dimensioni

Schema di Collegamento

Precauzioni per l'Installazione e l'Uso Sicuro

La mancata osservanza di queste istruzioni comporterà morte o lesioni gravi.

• Scollegare tutta l'alimentazione prima di lavorare sull'apparecchiatura.
• Quando il dispositivo è collegato alla rete, non rimuovere il pannello frontale.
• Non pulire il dispositivo con solventi o simili. Pulire il dispositivo solo con un panno asciutto.
• Verificare la corretta connessione dei terminali durante il cablaggio.
• L'attrezzatura elettrica dovrebbe essere riparata solo dal vostro rivenditore competente.
• Montare il dispositivo sul pannello.

Il produttore o le sue consociate non si assumono alcuna responsabilità per le conseguenze derivanti dall'uso di questo materiale.

Nota: La resistenza di contatto con carico ohmico (es.: lampadina a incandescenza, dispositivi resistivi) è di 8A. Si raccomanda di utilizzare un contattore se si commuta un carico induttivo (es.: motore AC, fluorescente, ecc.) o un carico capacitivo (es.: driver LED, UPS, fluorescente (reattore elettronico), ecc.). Altrimenti potrebbe verificarsi adesione nei contatti del relè.
