Nedis CSWI3702BK - 2-портов DisplayPort превключвател. Двупосочен ръчен

Предназначение

Продуктът е предназначен изключително за превключване между DisplayPort сигнали.

Продуктът не е предназначен за професионална употреба. Всяка модификация на продукта може да има последствия за безопасността, гаранцията и правилната работа.

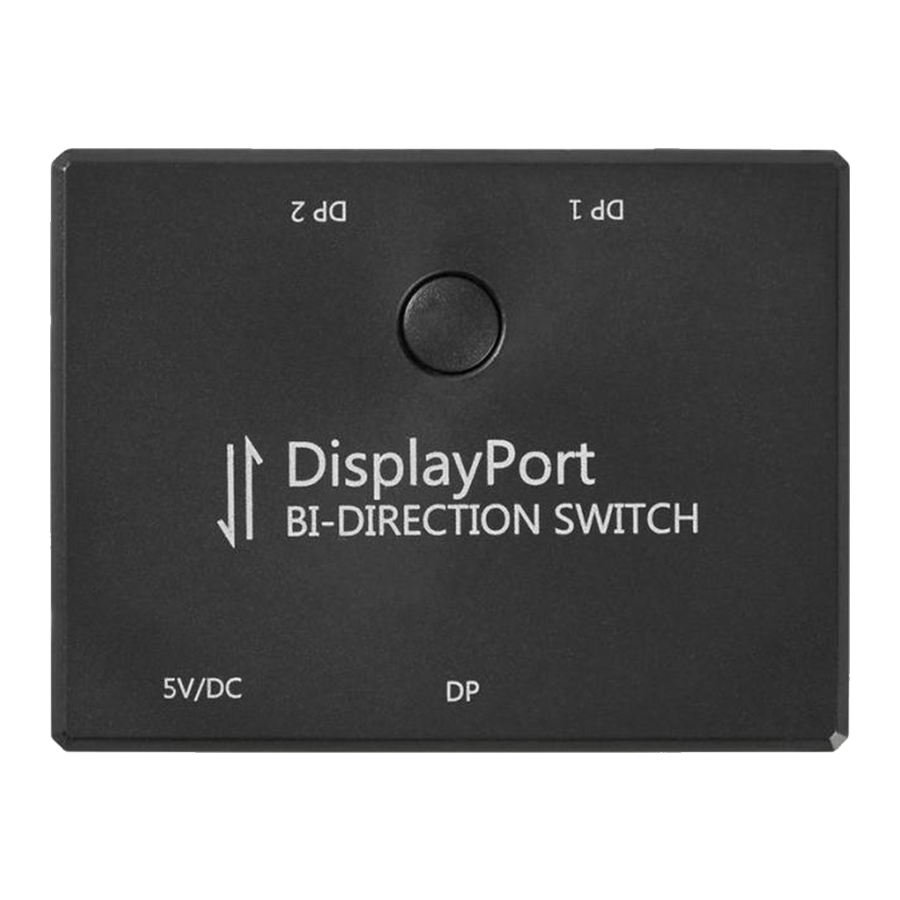

Списък на частите [Изображение A]

1. DP 2
2. DP 1
3. Бутон за превключване
4. DC конектор
5. DP
6. Захранващ кабел

Инструкции за безопасност

• Използвайте продукта само както е описано в това ръководство.
• Не използвайте повреден продукт.
• Не излагайте продукта на пряка слънчева светлина, открит пламък или топлина.
• Не излагайте продукта на вода или влага.
• Поставете продукта върху стабилна и равна повърхност.
• Не изпускайте продукта и избягвайте удари.
• Не отваряйте продукта.
• Съхранявайте продукта на място, недостъпно за деца.
• Направете резервно копие на данните си преди първата употреба.

Свържете 2-портовия DisplayPort двупосочен превключвател

В зависимост от конфигурацията, която искате да използвате, следвайте инструкциите съответно.

Конфигурация A

Уверете се, че всички устройства, които искате да свържете, са изключени.

1. Включете DisplayPort кабел в DP 1 порта 2 на DisplayPort двупосочния превключвател.
2. Включете другия край на DisplayPort кабела в компютъра.

Повторете тези стъпки за всеки източник, който искате да свържете.

3. Включете DisplayPort кабел в DP порта 5 на DisplayPort двупосочния превключвател.
4. Включете другия край на DisplayPort кабела в монитора.

Конфигурация B

Уверете се, че всички устройства, които искате да свържете, са изключени.

1. Включете DisplayPort кабел в DP 1 порта 2 на DisplayPort двупосочния превключвател.
2. Включете другия край на DisplayPort кабела в монитора.

Повторете тези стъпки за всеки източник, който искате да свържете.

3. Включете DisplayPort кабел в DP порта 5 на DisplayPort двупосочния превключвател.
4. Включете другия край на DisplayPort кабела в компютъра.

Свързване към електрическата мрежа

1. Включете захранващия кабел 6 в DC конектора 4.
2. Включете захранващия кабел 6 в захранващ адаптер или в работещ USB-A женски порт.
3. Включете захранващия адаптер в електрическата мрежа, когато се използва захранващ адаптер.

Използване на 2-портовия DisplayPort двупосочен превключвател

В конфигурация B, само един монитор може да се използва едновременно.

Конфигурация A

1. Включете компютрите и монитора. Един от компютрите вече ще бъде показан на свързания монитор.
2. Превключвайте между компютрите с помощта на бутона за превключване 3.

Конфигурация B

1. Включете компютъра и мониторите.
   Един от мониторите вече ще показва входа на компютъра.
2. Превключвайте между мониторите с помощта на бутона за превключване 3.
