Nedis CSWI3702BK - Conmutador DisplayPort de 2 puertos. Manual bidireccional

Uso previsto

El producto está destinado exclusivamente a la conmutación entre señales DisplayPort.

El producto no está diseñado para uso profesional. Cualquier modificación del producto puede tener consecuencias para la seguridad, la garantía y el correcto funcionamiento.

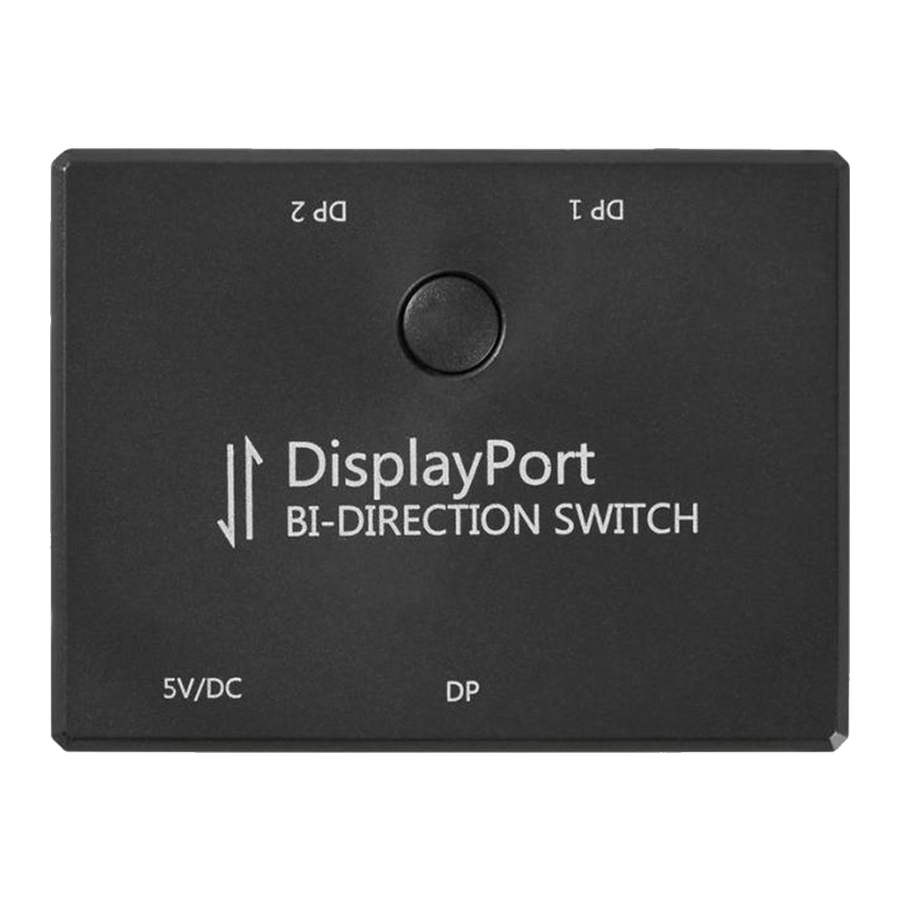

Lista de piezas [Imagen A]

1. DP 2
2. DP 1
3. Botón de conmutación (Switch button)
4. Conector de CC (DC connector)
5. DP
6. Cable de alimentación (Power cable)

Instrucciones de seguridad

• Utilice el producto únicamente como se describe en este manual.
• No utilice un producto dañado.
• No exponga el producto a la luz solar directa, llamas descubiertas o calor.
• No exponga el producto al agua o la humedad.
• Coloque el producto sobre una superficie estable y plana.
• No deje caer el producto y evite los golpes.
• No abra el producto.
• Mantenga el producto fuera del alcance de los niños.
• Realice una copia de seguridad de sus datos antes del primer uso.

Conecte el conmutador bidireccional DisplayPort de 2 puertos

Dependiendo de la configuración que desee utilizar, siga las instrucciones correspondientes.

Configuración A

Asegúrese de que todos los dispositivos que desea conectar estén apagados.

1. Enchufe un cable DisplayPort en el puerto DP 1 2 del conmutador bidireccional DisplayPort.
2. Enchufe el otro extremo del cable DisplayPort en el PC.

Repita estos pasos para cada fuente que desee conectar.

3. Enchufe un cable DisplayPort en el puerto DP 5 del conmutador bidireccional DisplayPort.
4. Enchufe el otro extremo del cable DisplayPort en el monitor.

Configuración B

Asegúrese de que todos los dispositivos que desea conectar estén apagados.

1. Enchufe un cable DisplayPort en el puerto DP 1 2 del conmutador bidireccional DisplayPort.
2. Enchufe el otro extremo del cable DisplayPort en el monitor.

Repita estos pasos para cada fuente que desee conectar.

3. Enchufe un cable DisplayPort en el puerto DP 5 del conmutador bidireccional DisplayPort.
4. Enchufe el otro extremo del cable DisplayPort en el PC.

Conexión a la red eléctrica

1. Enchufe el cable de alimentación (power cable) 6 en el conector de CC (DC connector) 4.
2. Enchufe el cable de alimentación (power cable) 6 en un adaptador de corriente o en un puerto USB-A hembra que funcione.
3. Enchufe el adaptador de corriente a la red eléctrica, cuando se utilice un adaptador de corriente.

Uso del conmutador bidireccional DisplayPort de 2 puertos

En la configuración B, solo se puede utilizar un monitor simultáneamente.

Configuración A

1. Encienda los PC y el monitor. Uno de los PC se mostrará ahora en el monitor conectado.
2. Cambie entre los PC utilizando el botón de conmutación (switch button) 3.

Configuración B

1. Encienda el PC y los monitores.
   Uno de los monitores mostrará ahora la entrada de los PC.
2. Cambie entre los monitores utilizando el botón de conmutación (switch button) 3.

Especificaciones
