Nedis CSWI3702BK - 2-ports DisplayPort-switch. Bi-direktionel manual

Tiltænkt brug

Produktet er udelukkende beregnet til at skifte mellem DisplayPort-signaler.

Produktet er ikke beregnet til professionel brug. Enhver ændring af produktet kan have konsekvenser for sikkerhed, garanti og korrekt funktion.

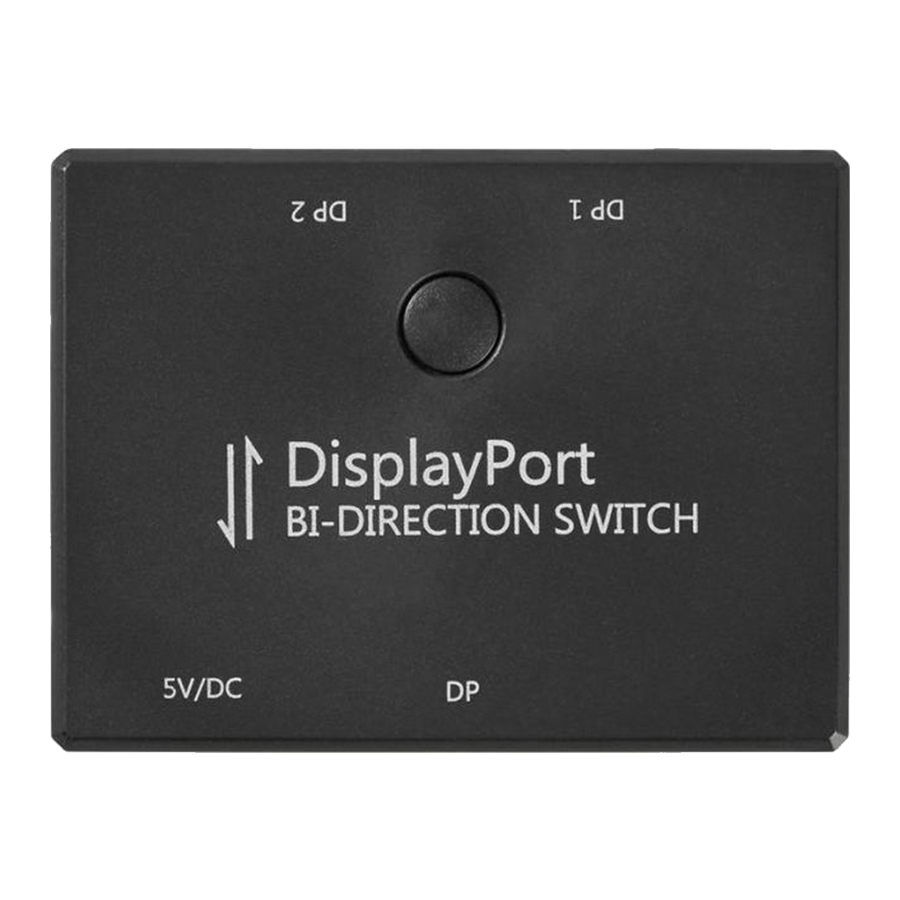

Deleliste [Billede A]

1. DP 2
2. DP 1
3. Skifteknap
4. DC-stik
5. DP
6. Strømkabel

Sikkerhedsinstruktioner

• Anvend kun produktet som beskrevet i denne manual.
• Brug ikke et beskadiget produkt.
• Udsæt ikke produktet for direkte sollys, åben ild eller varme.
• Udsæt ikke produktet for vand eller fugt.
• Anbring produktet på en stabil og flad overflade.
• Undlad at tabe produktet og undgå stød.
• Åbn ikke produktet.
• Opbevar produktet utilgængeligt for børn.
• Opret en sikkerhedskopi af dine data før første brug.

Tilslut den 2-ports DisplayPort bi-direktionelle switch

Følg instruktionerne i overensstemmelse hermed, afhængigt af den konfiguration du ønsker at bruge.

Konfiguration A

Sørg for, at alle de enheder, du vil tilslutte, er slukket.

1. Sæt et DisplayPort-kabel i DP 1-porten 2 på DisplayPort bi-direktionelle switch.
2. Sæt den anden ende af DisplayPort-kablet i pc'en.

Gentag disse trin for hver kilde, du ønsker at tilslutte.

3. Sæt et DisplayPort-kabel i DP-porten 5 på DisplayPort bi-direktionelle switch.
4. Sæt den anden ende af DisplayPort-kablet i skærmen.

Konfiguration B

Sørg for, at alle de enheder, du vil tilslutte, er slukket.

1. Sæt et DisplayPort-kabel i DP 1-porten 2 på DisplayPort bi-direktionelle switch.
2. Sæt den anden ende af DisplayPort-kablet i skærmen.

Gentag disse trin for hver kilde, du ønsker at tilslutte.

3. Sæt et DisplayPort-kabel i DP-porten 5 på DisplayPort bi-direktionelle switch.
4. Sæt den anden ende af DisplayPort-kablet i pc'en.

Tilslut til lysnettet

1. Sæt strømkablet 6 i DC-stikket 4.
2. Sæt strømkablet 6 i en strømadapter eller i en fungerende USB-A hun-port.
3. Sæt strømadapteren i lysnettet, når en strømadapter bruges.

Brug af den 2-ports DisplayPort bi-direktionelle switch

I konfiguration B kan kun én skærm bruges samtidigt.

Konfiguration A

1. Tænd pc'erne og skærmen. En af pc'erne vil nu blive vist på den tilsluttede skærm.
2. Skift mellem pc'erne ved hjælp af skifteknappen 3.

Konfiguration B

1. Tænd pc'en og skærmene.
   Én af skærmene vil nu vise pc'ens input.
2. Skift mellem skærmene ved hjælp af skifteknappen 3.
