Nedis CSWI3702BK - Comutador DisplayPort de 2 Portas. Manual Bidirecional

Utilização prevista

O produto destina-se exclusivamente à comutação entre sinais DisplayPort.

O produto não se destina a uso profissional. Qualquer modificação do produto pode ter consequências para a segurança, garantia e bom funcionamento.

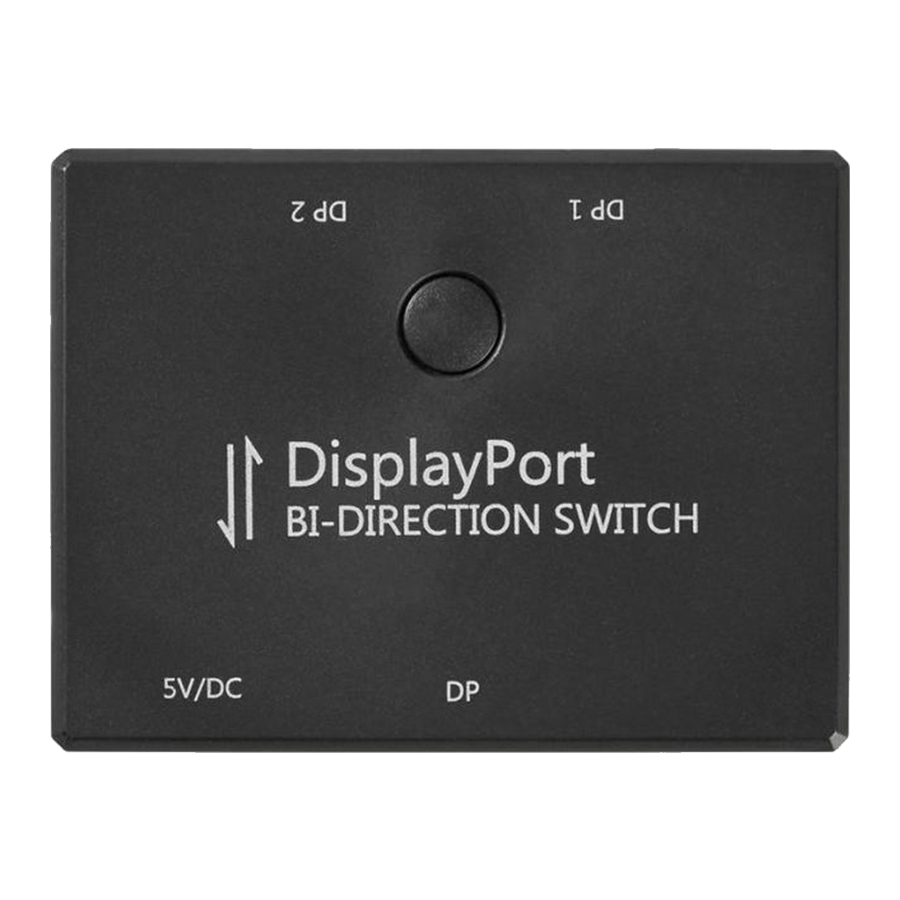

Lista de peças [Imagem A]

1. DP 2
2. DP 1
3. Botão do comutador (botão de comutação)
4. Conector DC
5. DP
6. Cabo de alimentação

Instruções de segurança

• Utilize o produto apenas conforme descrito neste manual.
• Não utilize um produto danificado.
• Não exponha o produto à luz solar direta, chamas ou calor.
• Não exponha o produto à água ou humidade.
• Coloque o produto numa superfície estável e plana.
• Não deixe cair o produto e evite pancadas.
• Não abra o produto.
• Mantenha o produto fora do alcance das crianças.
• Faça uma cópia de segurança dos seus dados antes da primeira utilização.

Ligar o comutador bidirecional DisplayPort de 2 portas

Dependendo da configuração que pretende utilizar, siga as instruções em conformidade.

Configuração A

Certifique-se de que todos os dispositivos que pretende ligar foram desligados.

1. Ligue um cabo DisplayPort à porta DP 1 2 do comutador bidirecional DisplayPort.
2. Ligue a outra extremidade do cabo DisplayPort ao PC.

Repita estes passos para cada fonte que pretende ligar.

3. Ligue um cabo DisplayPort à porta DP 5 do comutador bidirecional DisplayPort.
4. Ligue a outra extremidade do cabo DisplayPort ao monitor.

Configuração B

Certifique-se de que todos os dispositivos que pretende ligar foram desligados.

1. Ligue um cabo DisplayPort à porta DP 1 2 do comutador bidirecional DisplayPort.
2. Ligue a outra extremidade do cabo DisplayPort ao monitor.

Repita estes passos para cada fonte que pretende ligar.

3. Ligue um cabo DisplayPort à porta DP 5 do comutador bidirecional DisplayPort.
4. Ligue a outra extremidade do cabo DisplayPort ao PC.

Ligar à corrente elétrica

1. Ligue o cabo de alimentação 6 ao conector DC 4.
2. Ligue o cabo de alimentação 6 a um adaptador de corrente ou a uma porta fêmea USB-A funcional.
3. Ligue o adaptador de corrente à corrente elétrica, quando for utilizado um adaptador de corrente.

Utilizar o comutador bidirecional DisplayPort de 2 portas

Na configuração B, apenas um monitor pode ser utilizado em simultâneo.

Configuração A

1. Ligue os PCs e o monitor. Um dos PCs será agora apresentado no monitor ligado.
2. Alterne entre os PCs utilizando o botão do comutador (botão de comutação) 3.

Configuração B

1. Ligue o PC e os monitores.
   Um dos monitores irá agora apresentar a entrada dos PCs.
2. Alterne entre os monitores utilizando o botão do comutador (botão de comutação) 3.
