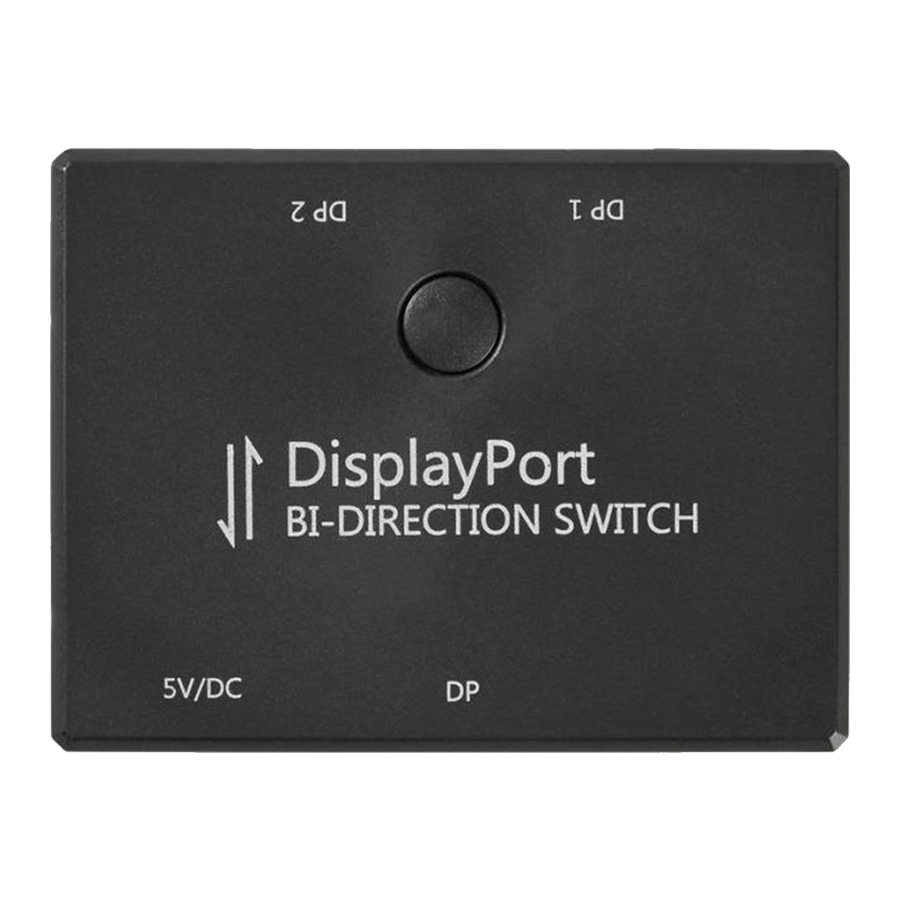

Nedis CSWI3702BK - 2 prievadų "DisplayPort" jungiklis. Dvikryptis rankinis

Numatytas naudojimas

Produktas skirtas tik perjungti "DisplayPort" signalus.

Produktas nėra skirtas profesionaliam naudojimui. Bet koks produkto modifikavimas gali turėti įtakos saugai, garantijai ir tinkamam veikimui.

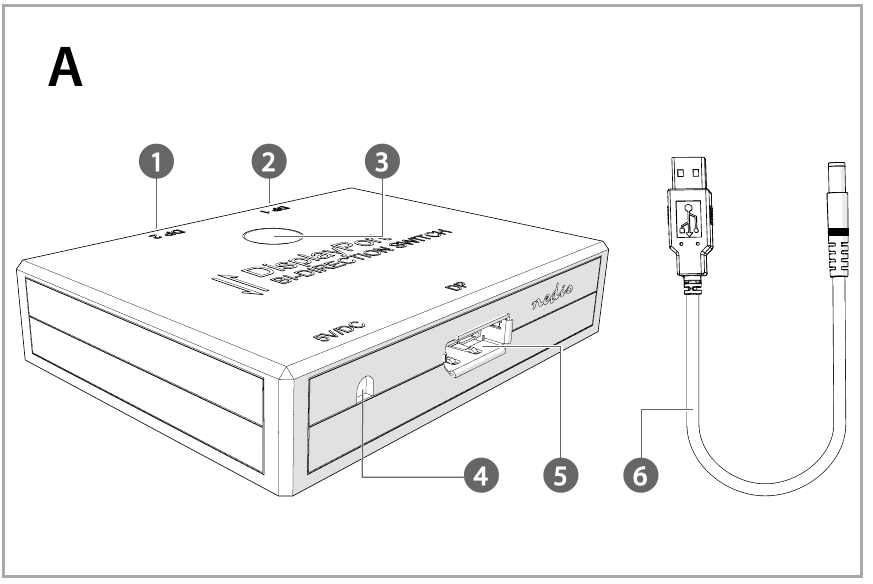

Dalių sąrašas [A paveikslas]

1. DP 2
2. DP 1
3. Jungiklio mygtukas
4. Nuolatinės srovės jungtis
5. DP
6. Maitinimo laidas

Saugos instrukcijos

• Naudokite produktą tik taip, kaip aprašyta šiame vadove.
• Nenaudokite pažeisto produkto.
• Saugokite produktą nuo tiesioginių saulės spindulių, atviros ugnies ar karščio.
• Saugokite produktą nuo vandens ar drėgmės.
• Padėkite produktą ant stabilaus ir lygaus paviršiaus.
• Nemeskite produkto ir venkite smūgių.
• Neatidarykite produkto.
• Saugokite produktą nuo vaikų.
• Prieš pirmą naudojimą pasidarykite duomenų atsarginę kopiją.

2 prievadų "DisplayPort" dvikrypčio jungiklio prijungimas

Priklausomai nuo konfigūracijos, kurią norite naudoti, vadovaukitės atitinkamomis instrukcijomis.

A konfigūracija

Įsitikinkite, kad visi įrenginiai, kuriuos norite prijungti, yra išjungti.

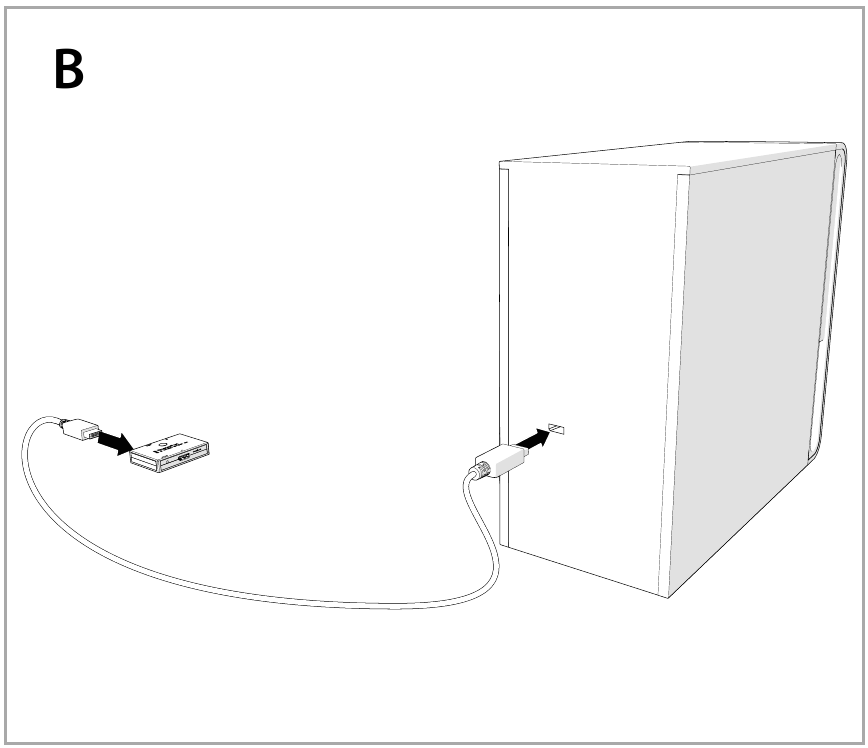

1. Įkiškite "DisplayPort" kabelį į DP 1 prievadą 2 "DisplayPort" dvikrypčio jungiklio.
2. Įkiškite kitą "DisplayPort" kabelio galą į kompiuterį.

Pakartokite šiuos veiksmus kiekvienam šaltiniui, kurį norite prijungti.

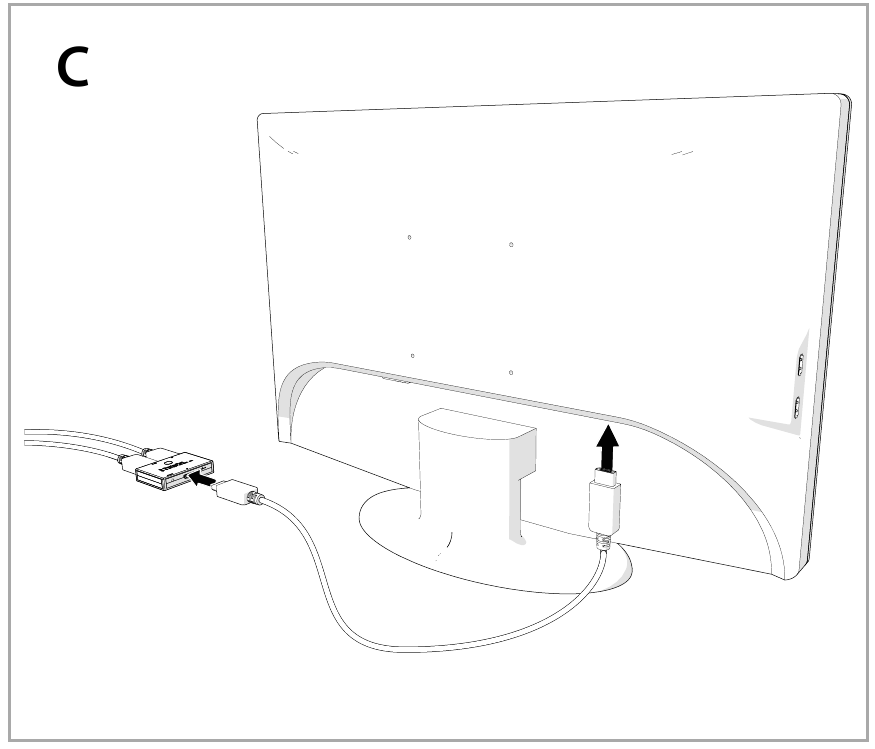

3. Įkiškite "DisplayPort" kabelį į DP prievadą 5 "DisplayPort" dvikrypčio jungiklio.
4. Įkiškite kitą "DisplayPort" kabelio galą į monitorių.

B konfigūracija

Įsitikinkite, kad visi įrenginiai, kuriuos norite prijungti, yra išjungti.

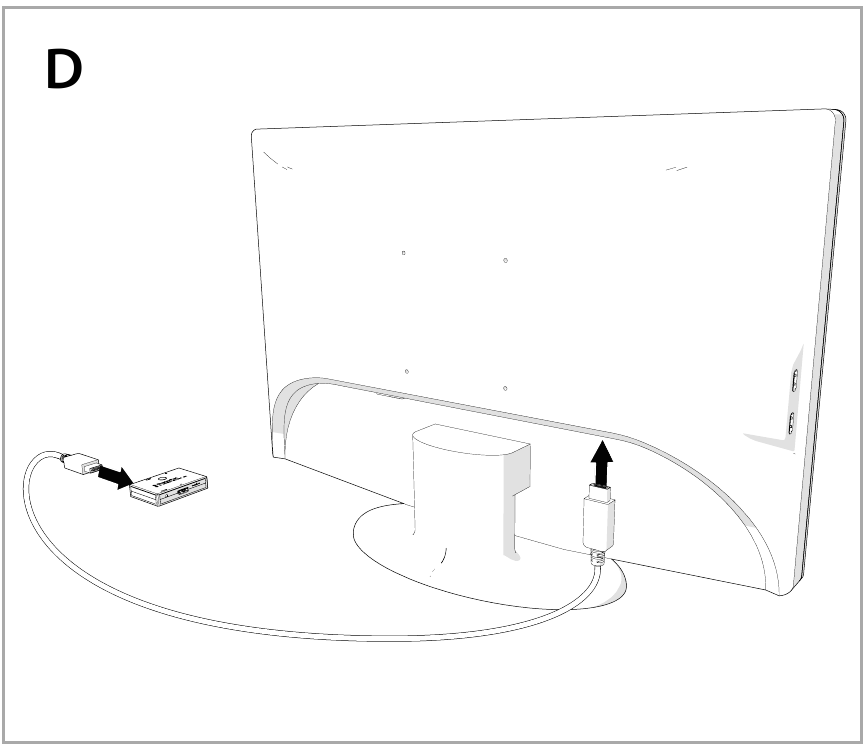

1. Įkiškite "DisplayPort" kabelį į DP 1 prievadą 2 "DisplayPort" dvikrypčio jungiklio.
2. Įkiškite kitą "DisplayPort" kabelio galą į monitorių.

Pakartokite šiuos veiksmus kiekvienam šaltiniui, kurį norite prijungti.

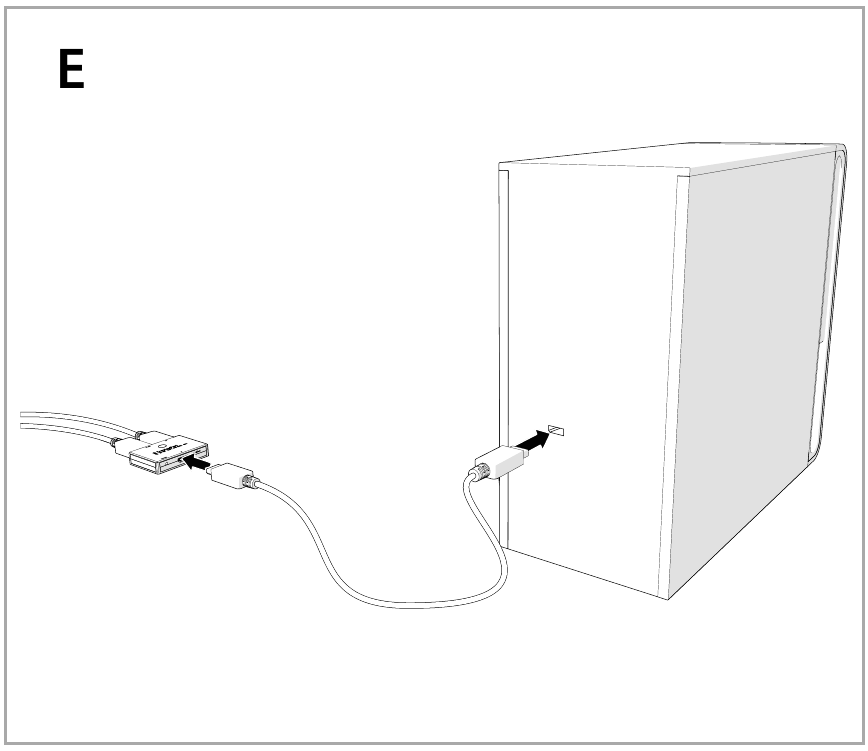

3. Įkiškite "DisplayPort" kabelį į DP prievadą 5 "DisplayPort" dvikrypčio jungiklio.
4. Įkiškite kitą "DisplayPort" kabelio galą į kompiuterį.

Prisijungimas prie maitinimo tinklo

1. Įkiškite maitinimo laidą 6 į nuolatinės srovės jungtį 4.
2. Įkiškite maitinimo laidą 6 į maitinimo adapterį arba į veikiantį USB-A lizdą.
3. Įkiškite maitinimo adapterį į maitinimo tinklą, kai naudojamas maitinimo adapteris.

2 prievadų "DisplayPort" dvikrypčio jungiklio naudojimas

B konfigūracijoje vienu metu galima naudoti tik vieną monitorių.

A konfigūracija

1. Įjunkite kompiuterius ir monitorių. Vienas iš kompiuterių dabar bus rodomas prijungtame monitoriuje.
2. Perjunkite kompiuterius naudodami jungiklio mygtuką 3.

B konfigūracija

1. Įjunkite kompiuterį ir monitorius.
   Vienas iš monitorių dabar rodys kompiuterių įvestį.
2. Perjunkite monitorius naudodami jungiklio mygtuką 3.
