Global link Ultra ES Pro - Příručka rychlého spuštění chytrého zámku

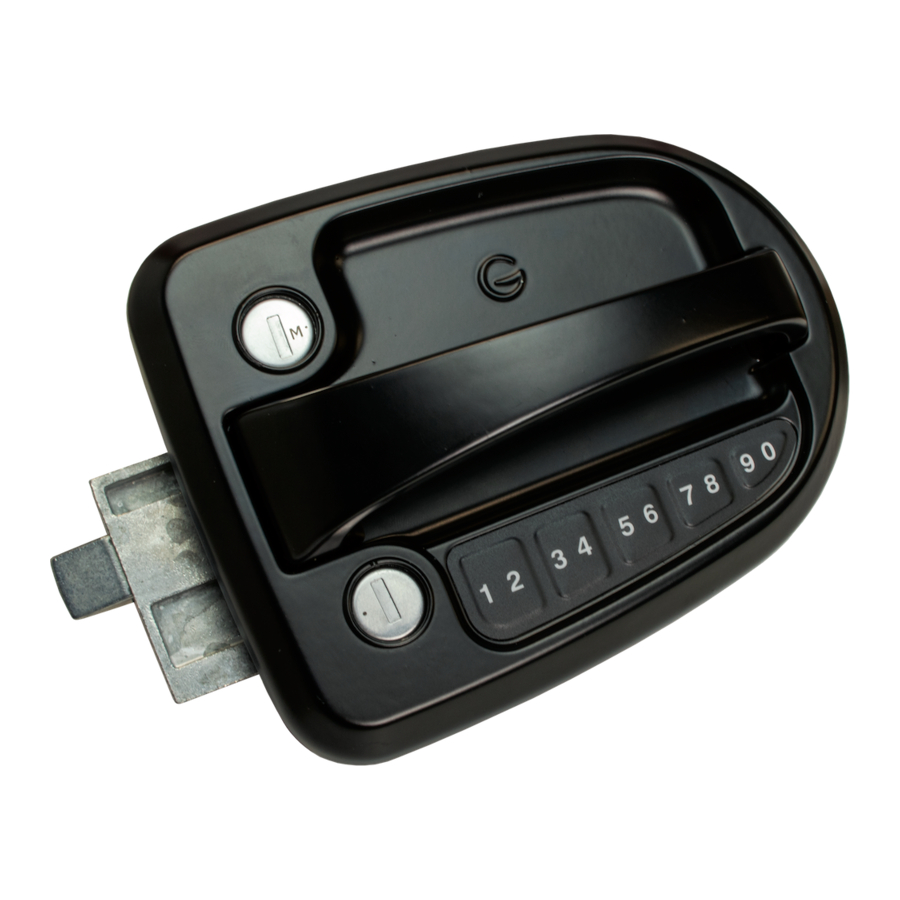

Přehled

Zamknutí dveří

1. Stisknutím libovolné klávesy probuďte klávesnici.
2. Stiskněte a podržte současně klávesy 1-2 a 3-4. Dvě klesající pípnutí indikují úspěch.

Odemknutí dveří

1. Stisknutím libovolné klávesy probuďte klávesnici.
2. Zadejte tovární výchozí PIN (vytištěný na štítku připevněném k vnitřní rukojeti zámku) nebo aktuální zákaznický PIN. Dvě stoupající pípnutí indikují úspěch.

Přidání nebo změna PIN

1. Stiskněte a podržte klávesu 9-0 po dobu 3 sekund, dokud zámek dvakrát nepípne.
2. Zadejte tovární výchozí PIN nebo aktuální uživatelský PIN. Dvě pípnutí indikují správný PIN.
3. Zadejte nový PIN. Tři různá pípnutí indikují, že byl zadán nový PIN.
4. Zadejte nový PIN znovu pro potvrzení.
   Tři různá pípnutí indikují úspěch.

Výměna baterie

1. Pomocí křížového šroubováku č. 2 uvolněte šroub* s přidržovací baterií na vnitřní straně zámku. Šroub zcela neodstraňujte.
2. Zvedněte kryt prostoru pro baterie.
3. Vyjměte starou baterii z držáku baterie.
4. Vložte novou baterii ve správné orientaci.
5. Vložte jazýčky dvířek baterie do otvorů na prostoru pro baterie a zavřete dvířka. Utáhněte šroub, abyste zajistili dvířka baterie.

Instalace zámku

1. Odstraňte stávající zámek.
2. Umístěte vnější sestavu zámku (s klávesnicí) na vnější stranu dveří a ujistěte se, že sestava pístu je umístěna na okraji dveří, jak je znázorněno (1).
3. Pomocí 2 plochých šroubů č. 8-32 x 3/8", které jsou součástí dodávky, nainstalujte kryt hrany dveří na hranu dveří. Ujistěte se, že kryt hrany dveří je zarovnaný s hranou dveří.
4. Připojte kabel připojený k vnitřnímu pouzdru zámku ke kabelu připojenému k vnějšímu pouzdru zámku. Umístěte kabel uvnitř dveří, jak je znázorněno (2), abyste zabránili skřípnutí a vázání.
5. Umístěte vnitřní sestavu zámku na dveře a ujistěte se, že:

• Čep závory je vložen do červené páky závory tak, aby páka ovládala závoru.
• Čep vnitřní kliky je umístěn na straně dveří jazýčku západky tak, aby klika ovládala západku.
• 3 šroubové sloupky na vnitřním pouzdru se zarovnávají se 3 šroubovými výstupky na vnějším pouzdru. Šrouby příliš neutahujte.

6. Zajistěte pouzdra zámku pomocí 4 oválných šroubů č. 8-32 x 7/8", které jsou součástí dodávky.
7. Ujistěte se, že klika ovládá západku a červená páka závory ovládá závoru.
8. Zkontrolujte, zda je protiplech správně zarovnán se zámkem. Píst by se měl při zamknutí dveří zcela zasunout do protiplechu.

Shrnutí pípnutí

1 pípnutí: Stisknutí klávesy
2 pípnutí: Zadán tovární výchozí kód nebo uživatelský kód
2 pípnutí (po 3 sekundách): Vstup do režimu programování
2 stoupající pípnutí: Odemknutí úspěšné
2 klesající pípnutí: Uzamčení úspěšné
3 různá pípnutí: Zadán nový kód
4 rychlá pípnutí: Zadán nesprávný kód
4 rychlá, klesající pípnutí: Slabá baterie
