Global link Ultra ES Pro - Краткое руководство по умному замку

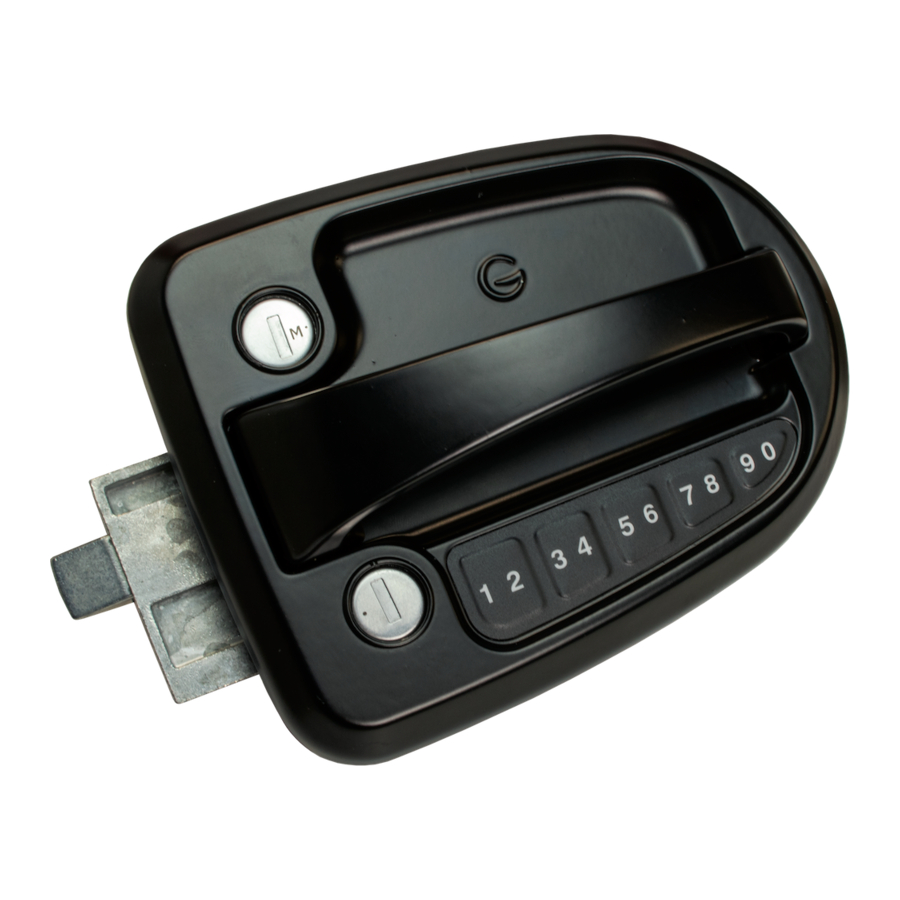

Обзор

Чтобы запереть дверь

1. Нажмите любую клавишу, чтобы активировать клавиатуру.
2. Нажмите и удерживайте клавиши 1-2 и 3-4 одновременно. Два нисходящих звуковых сигнала указывают на успех.

Чтобы открыть дверь

1. Нажмите любую клавишу, чтобы активировать клавиатуру.
2. Введите заводской PIN-код (напечатан на наклейке, прикрепленной к внутренней ручке замка) или текущий PIN-код пользователя. Два восходящих звуковых сигнала указывают на успех.

Чтобы добавить или изменить PIN-код

1. Нажмите и удерживайте клавишу 9-0 в течение 3 секунд, пока замок не подаст два звуковых сигнала.
2. Введите заводской PIN-код или текущий PIN-код пользователя. Два звуковых сигнала указывают на правильный PIN-код.
3. Введите новый PIN-код. Три разных звуковых сигнала указывают на то, что введен новый PIN-код.
4. Введите новый PIN-код еще раз для подтверждения.
   Три разных звуковых сигнала указывают на успех.

Чтобы заменить батарею

1. Используйте крестовую отвертку №2, чтобы ослабить удерживающий винт отсека для батарей* на внутренней стороне замка. Не выкручивайте винт полностью.
2. Снимите крышку отсека для батарей.
3. Извлеките старую батарею из держателя батареи.
4. Вставьте новую батарею в правильной ориентации.
5. Вставьте выступы дверцы батарейного отсека в пазы на батарейном отсеке и закройте дверцу. Затяните винт, чтобы закрепить дверцу батарейного отсека.

Чтобы установить замок

1. Снимите существующий замок.
2. Установите наружный блок замка (с клавиатурой) на внешней стороне двери, убедившись, что плунжер расположен у края двери, как показано на рисунке (1).
3. С помощью 2 плоских винтов #8-32 x 3/8", входящих в комплект, установите крышку кромки двери на кромку двери. Убедитесь, что крышка кромки двери находится заподлицо с кромкой двери.
4. Подсоедините кабель, прикрепленный к внутреннему корпусу замка, к кабелю, прикрепленному к внешнему корпусу замка. Расположите кабель внутри двери, как показано на рисунке (2), чтобы избежать защемления и заедания.
5. Установите внутренний блок замка на дверь, убедившись, что:

• Штифт засова вставлен в красный рычаг засова, чтобы рычаг приводил в действие засов.
• Штифт внутренней ручки расположен со стороны кромки двери от язычка защелки, чтобы ручка приводила в действие защелку.
• 3 винтовых стойки на внутреннем корпусе совпадают с 3 бобышками для винтов на внешнем корпусе. Не перетягивайте винты.

6. Закрепите корпуса замка с помощью 4 овальных винтов #8-32 x 7/8", входящих в комплект.
7. Убедитесь, что ручка приводит в действие защелку, а красный рычаг засова приводит в действие засов.
8. Убедитесь, что ответная планка правильно выровнена относительно замка. Плунжер должен полностью входить в ответную планку, когда дверь заперта.

Сводка звуковых сигналов

1 звуковой сигнал: Нажатие клавиши
2 звуковых сигнала: Введен заводской код или код пользователя
2 звуковых сигнала (через 3 секунды): Включен режим программирования
2 восходящих звуковых сигнала: Разблокировка выполнена успешно
2 нисходящих звуковых сигнала: Блокировка выполнена успешно
3 разных звуковых сигнала: Введен новый код
4 быстрых звуковых сигнала: Введен неверный код
4 быстрых нисходящих звуковых сигнала: Низкий заряд батареи
