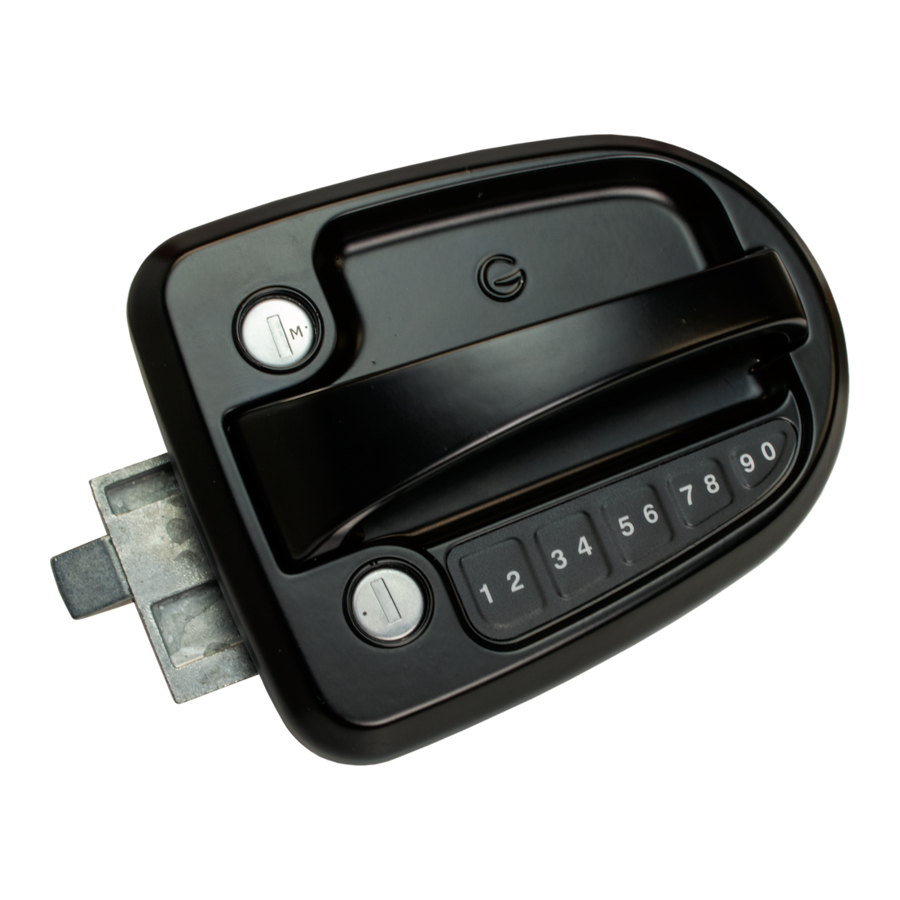

Global link Ultra ES Pro - Gyors üzembe helyezési útmutató okos zárhoz

Áttekintés

Az ajtó bezárása

1. Nyomjon meg egy tetszőleges gombot a billentyűzet felébresztéséhez.
2. Nyomja meg és tartsa lenyomva egyszerre az 1-2 és a 3-4 gombot. Két ereszkedő hangjelzés jelzi a sikert.

Az ajtó kinyitása

1. Nyomjon meg egy tetszőleges gombot a billentyűzet felébresztéséhez.
2. Írja be a gyári alapértelmezett PIN-kódot (a zár belső fogantyújára ragasztott címkére nyomtatva) vagy az aktuális ügyfél PIN-kódját. Két emelkedő hangjelzés jelzi a sikert.

A PIN hozzáadása vagy módosítása

1. Nyomja meg és tartsa lenyomva a 9-0 gombot 3 másodpercig, amíg a zár kétszer nem sípol.
2. Írja be a gyári alapértelmezett PIN-kódot vagy az aktuális felhasználói PIN-kódot. Két hangjelzés helyes PIN-kódot jelez.
3. Írja be az új PIN-kódot. Három különböző hangjelzés jelzi, hogy új PIN-kódot adott meg.
4. Írja be újra az új PIN-kódot a megerősítéshez.
   Három különböző hangjelzés jelzi a sikert.

Az akkumulátor cseréje

1. Egy #2-es Phillips csavarhúzóval lazítsa meg a rögzített elemtartó rekesz csavarját* a zár belsejében. Ne távolítsa el teljesen a csavart.
2. Emelje le az elemtartó rekesz fedelét.
3. Vegye ki a régi elemet az elemtartóból.
4. Helyezzen be egy új elemet a megfelelő irányba.
5. Illessze be az elemtartó ajtó füleit az elemtartó rekesz nyílásaiba, és csukja be az ajtót. Húzza meg a csavart az elemtartó ajtó rögzítéséhez.

A zár felszerelése

1. Távolítsa el a meglévő zárat.
2. Helyezze a külső zárszerkezetet (billentyűzettel) az ajtó külső oldalára, ügyelve arra, hogy a dugattyús szerkezet az ajtó szélénél legyen elhelyezve az ábra szerint (1).
3. A mellékelt 2 db #8-32 x 3/8"-os lapos fejű csavarral szerelje fel az ajtóélvédőt az ajtó élére. Győződjön meg arról, hogy az ajtóélvédő egy szintben van az ajtó élével.
4. Csatlakoztassa a belső zárszerkezethez rögzített kábelt a külső zárszerkezethez rögzített kábelhez. Helyezze a kábelt az ajtó belsejébe az ábra szerint (2), hogy elkerülje a becsípődést és a kötést.
5. Helyezze a belső zárszerkezetet az ajtóra, ügyelve a következőkre:

• A reteszelő csap be van helyezve a piros reteszelő karba, hogy a kar működtesse a reteszt.
• A belső fogantyú csapja az ajtóél oldalán van elhelyezve a reteszfülön, hogy a fogantyú működtesse a reteszt.
• A belső házon lévő 3 csavartartó egy vonalban van a külső házon lévő 3 csavartartóval. Ne húzza túl a csavarokat.

6. Rögzítse a zárszerkezeteket a mellékelt 4 db #8-32 x 7/8"-os ovális fejű csavarral.
7. Győződjön meg arról, hogy a fogantyú működteti a reteszt, és a piros reteszelő kar működteti a reteszt.
8. Ellenőrizze, hogy az ütközőlemez megfelelően van-e beállítva a zárhoz. A dugattyúnak teljesen be kell nyúlnia az ütközőlemezbe, amikor az ajtó zárva van.

Hangjelzések összefoglalása

1 hangjelzés: Gombnyomás
2 hangjelzés: Gyári alapértelmezett kód vagy felhasználói kód megadva
2 hangjelzés (3 másodperc után): Programozási módba lépett
2 emelkedő hangjelzés: Sikeres feloldás
2 ereszkedő hangjelzés: Sikeres zárás
3 különböző hangjelzés: Új kód megadva
4 gyors hangjelzés: Helytelen kód megadva
4 gyors, ereszkedő hangjelzés: Alacsony akkumulátor töltöttség
