Global link Ultra ES Pro - Guide de démarrage rapide de la serrure intelligente
Sommaire

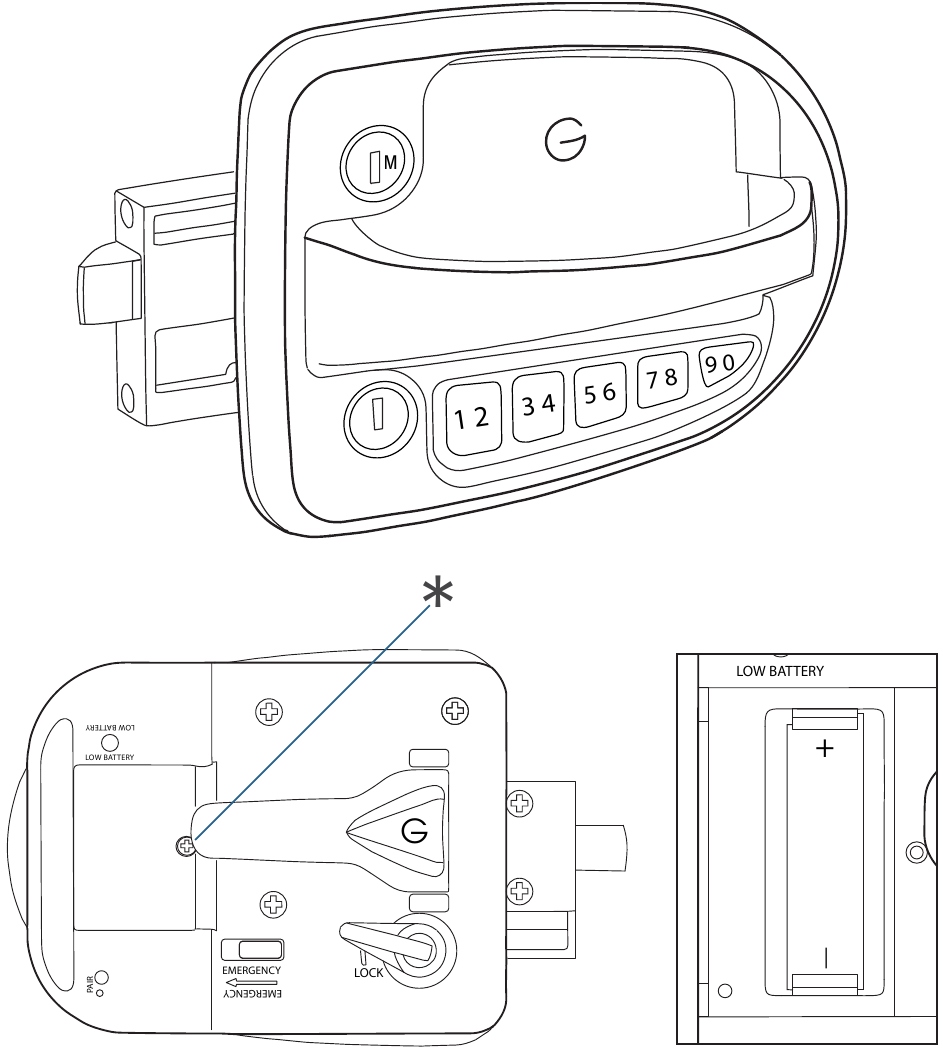

Aperçu
Pour verrouiller la porte
- Appuyez sur n'importe quelle touche pour activer le clavier.
- Appuyez et maintenez enfoncées les touches 1-2 et 3-4 simultanément. Deux bips descendants indiquent le succès de l'opération.
Pour déverrouiller la porte
- Appuyez sur n'importe quelle touche pour activer le clavier.
- Entrez le code PIN par défaut (imprimé sur une étiquette apposée sur la poignée intérieure de la serrure) ou le code PIN client actuel. Deux bips ascendants indiquent le succès de l'opération.
Pour ajouter ou modifier le code PIN
- Appuyez et maintenez enfoncée la touche 9-0 pendant 3 secondes jusqu'à ce que la serrure émette deux bips.
- Entrez le code PIN par défaut ou le code PIN utilisateur actuel. Deux bips indiquent un code PIN correct.
- Entrez le nouveau code PIN. Trois bips variés indiquent qu'un nouveau code PIN a été entré.
- Entrez à nouveau le nouveau code PIN pour confirmer.
Trois bips variés indiquent le succès de l'opération.
Pour changer la pile
- Utilisez un tournevis cruciforme #2 pour desserrer la vis de compartiment de pile imperdable* à l'intérieur de la serrure. Ne retirez pas complètement la vis.
- Soulevez le couvercle du compartiment de pile.
- Retirez l'ancienne pile du support de pile.
- Insérez une nouvelle pile dans la bonne orientation.
- Insérez les languettes du couvercle de pile dans les fentes du compartiment de pile et refermez le couvercle. Serrez la vis pour fixer le couvercle de pile.

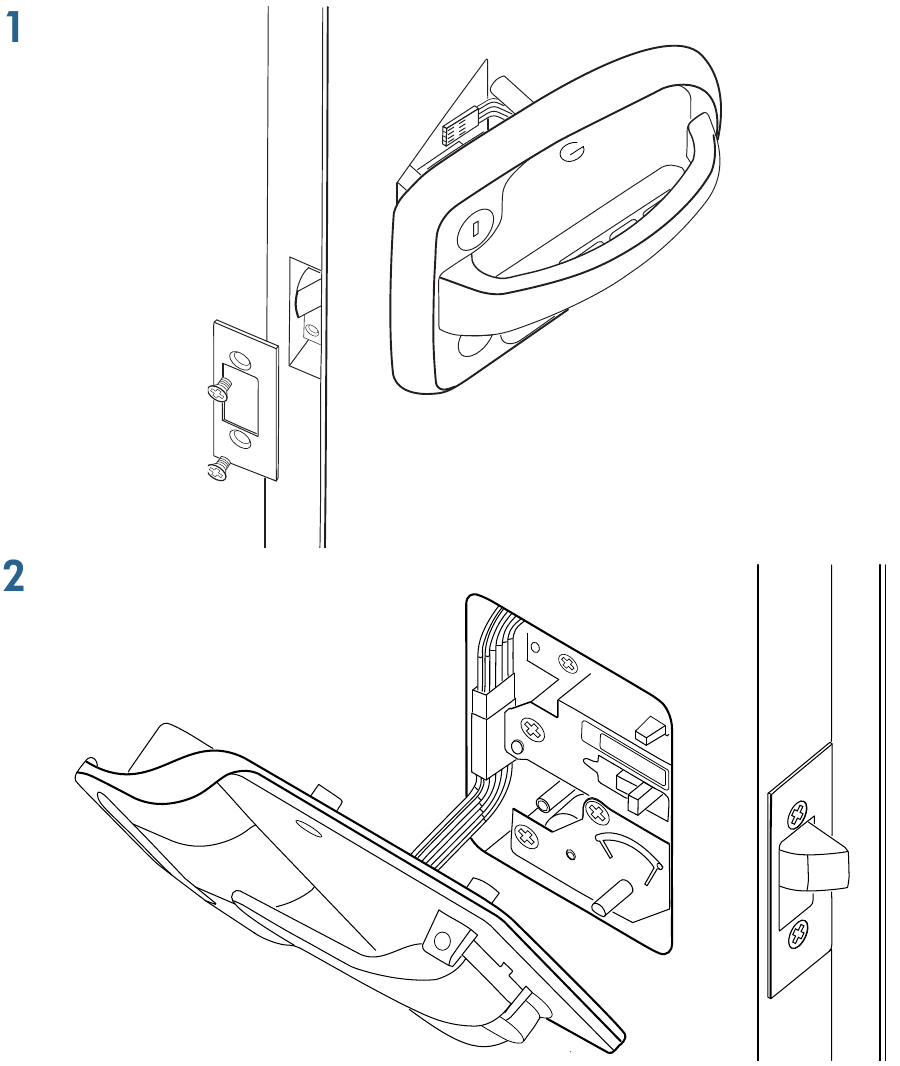

Pour installer la serrure
- Retirez la serrure existante.
- Positionnez l'ensemble de serrure extérieur (avec clavier) à l'extérieur de la porte, en vous assurant que l'ensemble plongeur est positionné au bord de la porte comme illustré (1).
- À l'aide des 2 vis à tête plate #8-32 x 3/8" fournies, installez le couvercle de chant de porte sur le bord de la porte. Assurez-vous que le couvercle de chant de porte est aligné avec le bord de la porte.
- Connectez le câble fixé au boîtier de serrure intérieur au câble fixé au boîtier de serrure extérieur. Positionnez le câble à l'intérieur de la porte comme illustré (2) pour éviter tout pincement ou blocage.
- Positionnez l'ensemble de serrure intérieur sur la porte, en vous assurant que :
- Le pivot du pêne dormant est inséré dans le levier rouge du pêne dormant afin que le levier actionne le pêne dormant.
- Le pivot de la poignée intérieure est positionné du côté du bord de la porte de la languette du loquet afin que la poignée actionne le loquet.
- Les 3 pivots de vis sur le boîtier intérieur s'alignent avec les 3 bossages de vis sur le boîtier extérieur. Ne serrez pas trop les vis.
- Fixez les boîtiers de serrure à l'aide des 4 vis à tête ovale #8-32 x 7/8" fournies.
- Assurez-vous que la poignée actionne le loquet et que le levier rouge du pêne dormant actionne le pêne dormant.
- Vérifiez que la gâche est correctement alignée avec la serrure. Le plongeur doit s'étendre entièrement dans la gâche lorsque la porte est verrouillée.
Résumé des bips
1 bip : Appui sur une touche
2 bips : Code par défaut d'usine ou code utilisateur entré
2 bips (après 3 secondes) : Mode de programmation activé
2 bips ascendants : Déverrouillage réussi
2 bips descendants : Verrouillage réussi
3 bips variés : Nouveau code entré
4 bips rapides : Code incorrect entré
4 bips rapides et descendants : Pile faible
