Global link Ultra ES Pro - Stručný návod na použitie inteligentného zámku

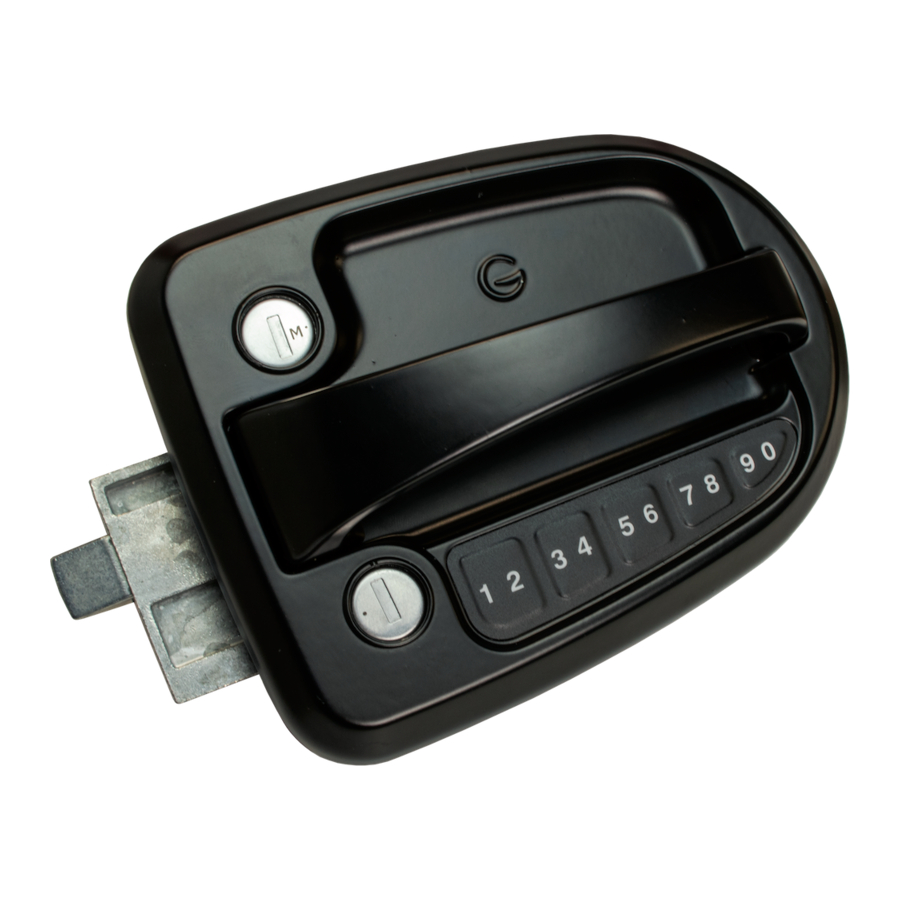

Prehľad

Zamknutie dverí

1. Stlačením ľubovoľného tlačidla prebuďte klávesnicu.
2. Stlačte a podržte súčasne tlačidlá 1-2 a 3-4. Dve klesajúce pípnutia signalizujú úspech.

Odomknutie dverí

1. Stlačením ľubovoľného tlačidla prebuďte klávesnicu.
2. Zadajte výrobcom nastavený predvolený PIN (vytlačený na štítku pripevnenom k vnútornej rukoväti zámku) alebo aktuálny zákaznícky PIN. Dve stúpajúce pípnutia signalizujú úspech.

Pridanie alebo zmena PIN kódu

1. Stlačte a podržte tlačidlo 9-0 na 3 sekundy, kým zámok dvakrát nepípne.
2. Zadajte výrobcom nastavený predvolený PIN alebo aktuálny užívateľský PIN. Dve pípnutia signalizujú správny PIN.
3. Zadajte nový PIN. Tri rôzne pípnutia signalizujú, že bol zadaný nový PIN.
4. Zadajte nový PIN znova na potvrdenie.
   Tri rôzne pípnutia signalizujú úspech.

Výmena batérie

1. Použite krížový skrutkovač #2 na uvoľnenie skrutky* držiacej kryt batérie na vnútornej strane zámku. Skrutku úplne neodstraňujte.
2. Zdvihnite kryt priestoru pre batérie.
3. Vyberte starú batériu z držiaka batérie.
4. Vložte novú batériu v správnej orientácii.
5. Vložte výstupky dvierok batérie do otvorov na priestore pre batérie a zatvorte dvierka. Utiahnite skrutku, aby ste zaistili dvierka batérie.

Inštalácia zámku

1. Odstráňte existujúci zámok.
2. Umiestnite vonkajšiu zostavu zámku (s klávesnicou) na vonkajšiu stranu dverí, pričom sa uistite, že zostava piestu je umiestnená na okraji dverí, ako je znázornené (1).
3. Pomocou 2 plochých skrutiek #8-32 x 3/8", ktoré sú súčasťou balenia, nainštalujte kryt hrany dverí na hranu dverí. Uistite sa, že kryt hrany dverí je zarovnaný s hranou dverí.
4. Pripojte kábel pripojený k vnútornému krytu zámku ku káblu pripojenému k vonkajšiemu krytu zámku. Umiestnite kábel vo vnútri dverí, ako je znázornené (2), aby ste predišli pricviknutiu a zviazaniu.
5. Umiestnite vnútornú zostavu zámku na dvere a uistite sa, že:

• Čap závory je vložený do červenej páky závory tak, aby páka ovládala závoru.
• Čap vnútornej rukoväte je umiestnený na strane západky na hrane dverí tak, aby rukoväť ovládala západku.
• 3 skrutkové stĺpiky na vnútornom kryte sú zarovnané s 3 skrutkovými výstupkami na vonkajšom kryte. Skrutky príliš neuťahujte.

6. Zaistite kryty zámku pomocou 4 oválnych skrutiek #8-32 x 7/8", ktoré sú súčasťou balenia.
7. Uistite sa, že rukoväť ovláda západku a červená páka závory ovláda závoru.
8. Skontrolujte, či je nárazová doska správne zarovnaná so zámkom. Piest by sa mal pri zamknutí dverí úplne zasunúť do nárazovej dosky.

Zhrnutie pípnutí

1 pípnutie: Stlačenie tlačidla
2 pípnutia: Zadaný predvolený kód od výrobcu alebo užívateľský kód
2 pípnutia (po 3 sekundách): Vstup do režimu programovania
2 stúpajúce pípnutia: Odomykanie úspešné
2 klesajúce pípnutia: Zamykanie úspešné
3 rôzne pípnutia: Zadaný nový kód
4 rýchle pípnutia: Zadaný nesprávny kód
4 rýchle, klesajúce pípnutia: Slabá batéria
