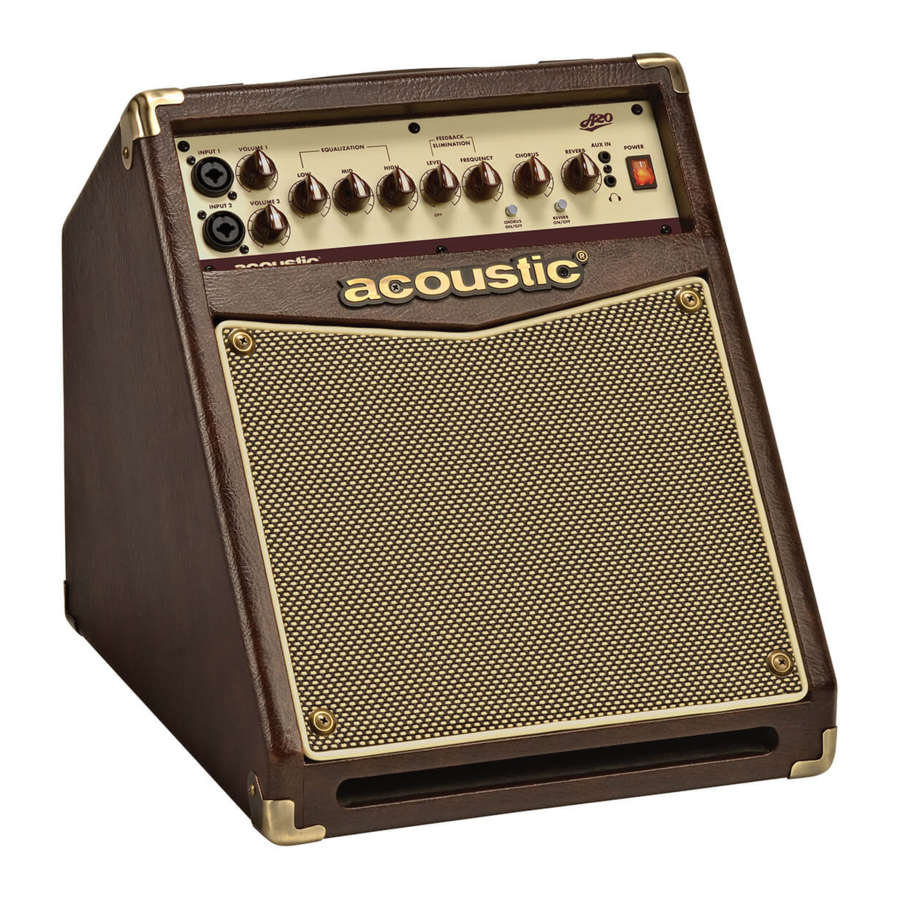

Acoustic A20 - Uživatelská příručka zesilovače
Obsah
ČÍM SE A20 ODLIŠUJE
Váš nový zesilovač Acoustic A20 je navržen tak, aby skvěle zněl s jakýmkoli akustickým nástrojem nebo vokály.
Vložili jsme spoustu myšlenek a úsilí do výběru těch správných komponentů a návrhu produktu, který se bude snadno nastavovat, abyste mohli rychle najít hlas svého nástroje a promítnout ho za hranice svého osobního prostoru.
Zde je několik funkcí, které jsme vložili do A20, abyste zněli co nejlépe
- Výkon 20 W, ideální pro sólové vystoupení, zkoušky a další
- Dva vstupy, každý s kombinovanými konektory XLR-1/4" pro použití s nástroji nebo vokálními mikrofony
- 1 x 8" koaxiální reproduktor s polypropylenovým kuželem s gumovým okrajem pro rozšířenou frekvenční odezvu, v kombinaci s výškovým reproduktorem pro zvonivou čistotu vysokých tónů
- Konstrukce skříně s bassreflexem pro rozšířenou odezvu basů
- 3pásmový ekvalizér pro skvělou kontrolu tónu
- Digitální chorus s nastavitelnou rychlostí
- Digitální reverb s nastavitelnou úrovní
- Vari-control eliminace zpětné vazby
- Plně vybavený přímý výstup s ground lift, pre-post EQ a úrovní
Bez ohledu na váš styl hry nebo výběr akustického nástroje zjistíte, že váš nový zesilovač zachytí a promítne to nejlepší z vašeho hudebního hlasu.
SPECIFIKACE
Výkon: 20W RMS
Ekvalizér:
Nízké ±15dB@100Hz
Střední ±15dB@800Hz
Vysoké ±15dB@7kHz
Kanály: 1
Vstupy: 2
Digitální Reverb
Digitální Chorus
Filtr pro eliminaci zpětné vazby
Reproduktor: 8" Koaxiální studiový monitor
Rozměry: 14.4"V x 13.0"Š x 15.8"H
Hmotnost: 21.5 lbs.
PÉČE O VÁŠ NOVÝ ZESILOVAČ
UMÍSTĚNÍ
- Abyste zabránili deformaci, změně barvy nebo vážnějšímu poškození, nevystavujte jednotku přímému slunečnímu záření, zdrojům vysokých teplot nebo nadměrné vlhkosti.
NAPÁJENÍ
- Když A20 nepoužíváte, vypněte vypínač napájení.
- Pokud A20 nebudete delší dobu používat, odpojte napájecí kabel ze zásuvky.
- Nezapojujte napájecí kabel do zásuvky, která napájí i spotřebiče s vysokou spotřebou, jako jsou elektrické ohřívače nebo televizory.
- Nepoužívejte adaptéry s více zástrčkami, protože mohou snížit kvalitu zvuku, způsobit chyby v provozu a vést k možnému poškození.
- Abyste předešli poškození, vypněte vypínač napájení A20 a všech souvisejících zařízení před připojením nebo odpojením kabelů.
MANIPULACE A PŘEPRAVA
- Nikdy nepoužívejte nadměrnou sílu na žádné části.
- Odpojujte kabely pevným uchopením zástrček. Netahejte za kabely.
- Fyzické otřesy způsobené pádem nebo nárazem mohou vést k vážnému poškození.
ČIŠTĚNÍ
- Čistěte suchým, měkkým hadříkem.
- K odstranění odolných nečistot a špíny lze použít mírně navlhčený hadřík.
- Nikdy nepoužívejte čisticí prostředky, jako je alkohol nebo ředidlo.
ELEKTRICKÉ RUŠENÍ
- A20 obsahuje elektronické obvody, které mohou způsobit rušení, pokud jsou umístěny příliš blízko rádiovým nebo televizním přijímačům. Pokud k tomu dojde, přesuňte A20 dále od postiženého zařízení.
SERVIS A ÚPRAVY
- V A20 nejsou žádné uživatelsky opravitelné díly.
- Nepokoušejte se A20 otevírat ani provádět žádné změny v obvodech nebo součástech. Tím ztratíte záruku.
PŘEDNÍ PANEL
- VSTUPY (INPUTS) – kombinace ¼" (2vodičový nástrojový kabel) nebo XLR (3-4vodičový mikrofon)
- OVLADAČE HLASITOSTI (VOLUME CONTROLS) - tyto ovladače nastavují celkovou hlasitost odpovídajícího vstupu. Pokud má váš akustický nástroj předzesilovač, měli byste nastavit ovladač hlasitosti na vašem nástroji na přibližně poloviční hlasitost. Poté můžete nastavit hlasitost zesilovače na vaši normální úroveň hraní a stále mít prostor pro zvýšení nebo snížení hlasitosti podle potřeby z nástroje.
- EKVALIZACE (EQUALIZATION)
- NÍZKÁ FREKVENCE (LOW FREQUENCY) - nastavte pro zesílení (15 dB) nebo potlačení (-15 dB) frekvencí na 100 Hz. Ovládá nejnižší základní frekvence pro zvýšení hřejivosti a hlubokých, plných tónů vašeho akustického nástroje nebo vokálů.
- STŘEDNÍ FREKVENCE (MIDRANGE FREQUENCY) - nastavte pro zesílení (15 dB) nebo potlačení (-15 dB) frekvencí na 800 Hz. Umožňuje vám ovládat definici a hlas vašeho akustického nástroje nebo vokálů.
- VYSOKÁ FREKVENCE (HIGH FREQUENCY) - nastavte pro zesílení (15 dB) nebo potlačení (-15 dB) frekvencí na 7 kHz. Zvýšení tohoto nastavení zvýší čistotu a jas vašeho akustického nástroje nebo vokálů.
- ELIMINACE ZPĚTNÉ VAZBY (FEEDBACK ELIMINATION)
- ÚROVEŇ ELIMINACE ZPĚTNÉ VAZBY (FEEDBACK ELIMINATION LEVEL) – toto nastavuje množství filtrování zpětné vazby. Ujistěte se, že je tento ovladač nastaven na "off" (vypnuto), pokud nemáte problémy se zpětnou vazbou.
- FREKVENCE ELIMINACE ZPĚTNÉ VAZBY (FEEDBACK ELIMINATION FREQUENCY) – toto nastavuje frekvenci filtrování zpětné vazby.
Pro ovládání zpětné vazby postupujte takto:
- Nastavte ovladač Level (úroveň) na nastavení "12 hodin" nebo vyšší
- Otáčejte knoflíkem Frequency (frekvence) zleva doprava a hledejte frekvenci, na které má být zpětná vazba potlačena.
- Pokud jste v nižším registru, začněte na pozici "0"
- Pokud je frekvence ve vyšším registru, posuňte se doprava
- Když je zpětná vazba eliminována, snižte ovladač Level (úroveň), dokud se zpětná vazba nevrátí, a poté jej mírně upravte směrem nahoru, dokud nezmizí
- CHORUS
- Přepínač Chorus On (zapnuto) / Off (vypnuto) – toto vytváří třpytivý, hudební tónový efekt.
- Ovladač Chorus Rate (rychlost chorusu) - toto zrychlí rychlost efektu Chorus.
- REVERB
- Přepínač Reverb On (zapnuto) /Off (vypnuto) – toto simuluje přirozené prostředí odrážejících se zvukových vln.
- Ovladač Reverb Level (úroveň reverbu) – zvýšení ovladače úrovně zesílí množství reverbu přítomného ve vašem signálu.
- AUX IN – tento 1/8" 3vodičový vstupní konektor Aux vám umožní připojit CD, MP3 přehrávač nebo jakýkoli jiný stereo zdroj, abyste si mohli zahrát. Chcete-li ovládat hlasitost tohoto vstupu, upravte výstupní hlasitost zařízení.
- SLUCHÁTKA (HEADPHONE) - tento 1/8" 3vodičový konektor je určen pro připojení sluchátek. Při použití odpojí interní reproduktor.
- NAPÁJENÍ (POWER) – tento kolébkový přepínač se rozsvítí jemnou jantarovou barvou, když je zesilovač zapnutý a připravený ke hře.
ZADNÍ PANEL
- NAPÁJENÍ (POWER)
- AC LINE IN – tento konektor přijímá standardní uzemněný kabel IEC TŘÍDY 1 (součástí balení) pro napájení zesilovače střídavým proudem.
- VOLTAGE SELECTOR – slouží k výběru úrovně vstupního napětí na 110/115V nebo 220/230V. Standardy napětí se v jednotlivých zemích liší.
Tento přepínač je přednastaven ve výrobě. Nastavení přepínače napájecího napětí na nesprávné vstupní napětí by mohlo poškodit napájecí zdroj a případně i další části vašeho zařízení.
- PŘÍMÝ VÝSTUP (DIRECT OUTPUT)
- Přepínač PRE/POST EQ – tento přepínač určuje, zda bude váš signál přímého výstupu ovlivněn nastavením ekvalizace na předním panelu. V nastavení PRE není přímý signál ovlivněn nastavením na předním panelu; v nastavení POST je přímý signál ovlivněn nastavením EQ.
- ÚROVEŇ PŘÍMÉHO VÝSTUPU (DIRECT OUTPUT LEVEL) – toto nastavuje celkovou úroveň přímého výstupu.
- PŘÍMÝ VÝSTUP (DIRECT OUTPUT) – připojte standardní symetrický kabel XLR z tohoto konektoru, abyste zajistili signál na úrovni linky do vašeho PA systému, aktivního reproduktoru nebo jiného napájeného výstupního zařízení.
- GROUND LIFT – tento přepínač odpojí pin 1 na konektoru XLR, který je připojen ke stínění v kabelu a funguje jako zemnící bod obvodu, čímž se snižuje šum související se zemí.
- EFEKTOVÁ SMYČKA (EFFECTS LOOP)
tyto ¼" nesymetrické sendy a returny vám umožní spouštět externí efekty mezi předzesilovačem a koncovým zesilovačem, což vede k jasnějšímu signálu efektů a čistším úrovním (úroveň linky vs. úroveň nástroje). Připojte Send ke vstupu vašeho efektového zařízení a výstup z vašeho zařízení k Return.
