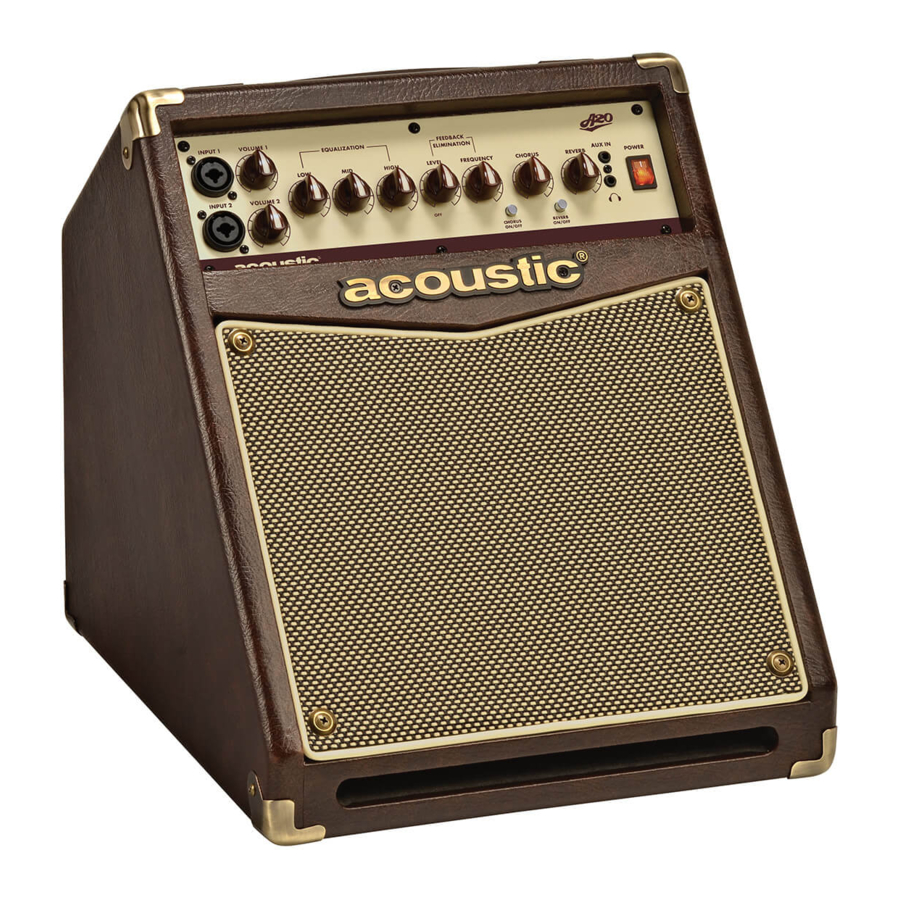

Acoustic A20 - Manual del Amplificador

QUÉ DISTINGUE AL A20

Su nuevo amplificador Acoustic A20 está diseñado para sonar genial con cualquier instrumento acústico o voz.

Pensamos y nos esforzamos mucho en seleccionar exactamente los componentes correctos y diseñar un producto que sea fácil de ajustar para que pueda encontrar rápidamente la voz de su instrumento y proyectarla más allá de su espacio de interpretación personal.

Aquí hay algunas de las características que incorporamos en el A20 para que suene lo mejor posible

• Salida de 20 vatios, perfecta para presentaciones en solitario, ensayos y más
• Dos entradas, cada una con conectores combinados XLR-1/4" para usar con instrumentos o micrófonos vocales
• Altavoz coaxial de 1 x 8" con un cono de polipropileno con un borde de goma para una respuesta de frecuencia extendida, combinado con un tweeter para una claridad de agudos similar a la de una campanilla
• Diseño de gabinete con puerto de estante para una respuesta de graves extendida
• Ecualizador de 3 bandas para un excelente control tonal
• Chorus digital con velocidad ajustable
• Reverberación digital con nivel ajustable
• Eliminación de retroalimentación Vari-control
• Salida directa con todas las funciones con elevación de tierra, pre-post EQ y nivel

No importa su estilo de interpretación o la elección de su instrumento acústico, encontrará que su nuevo amplificador capturará y proyectará lo mejor de su voz musical.

ESPECIFICACIONES

Potencia: 20W RMS

Ecualizador:

Bajo ±15dB@100Hz
Medio ±15dB@800Hz
Alto ±15dB@7kHz

Canales: 1
Entradas: 2
Reverberación Digital
Chorus Digital
Filtro de Eliminación de Retroalimentación
Altavoz: 8" Co-ax Estilo Monitor de Estudio
Dimensiones: 14.4"Al x 13.0"An x 15.8"Pr
Peso: 21.5 lbs.

CUIDADO DE SU NUEVO AMPLIFICADOR

UBICACIÓN

• Para evitar deformaciones, decoloración o daños más graves, no exponga la unidad a la luz solar directa, fuentes de alta temperatura o humedad excesiva.

FUENTE DE ALIMENTACIÓN

• Apague el interruptor de encendido cuando el A20 no esté en uso.
• El cable de CA debe desenchufarse de la toma de CA si el A20 no se utilizará durante un período prolongado de tiempo.
• Evite enchufar el cable de CA en una toma de CA que también esté alimentando electrodomésticos de alto consumo, como calentadores eléctricos o televisores.
• Evite el uso de adaptadores de enchufes múltiples, ya que pueden reducir la calidad del sonido, causar errores de funcionamiento y provocar posibles daños.
• Para evitar daños, apague el interruptor de encendido del A20 y todos los dispositivos relacionados antes de conectar o desconectar los cables.

MANIPULACIÓN Y TRANSPORTE

• Nunca aplique fuerza excesiva a ninguna pieza.
• Desenchufe los cables sujetando los enchufes con firmeza. No tire de los cables.
• Los golpes físicos causados por caídas o golpes pueden provocar daños graves.

LIMPIEZA

• Limpie con un paño seco y suave.
• Se puede usar un paño ligeramente húmedo para eliminar la suciedad y la mugre persistentes.
• Nunca use limpiadores como alcohol o diluyente.

INTERFERENCIA ELÉCTRICA

• El A20 contiene circuitos electrónicos que pueden causar interferencias si se coloca demasiado cerca de receptores de radio o televisión. Si esto ocurre, aleje el A20 del equipo afectado.

SERVICIO Y MODIFICACIÓN

• No hay piezas reparables por el usuario en el A20.
• No intente abrir el A20 ni realizar ningún cambio en los circuitos o las piezas. Esto anulará la garantía.

PANEL FRONTAL

1. ENTRADAS – combinación ¼" (cable de instrumento de 2 conductores) o XLR (micrófono de 3-4 conductores)
2. CONTROLES DE VOLUMEN - estos ajustan el volumen general de la entrada correspondiente. Si su instrumento acústico tiene un preamplificador, debe configurar el control de volumen de su instrumento a aproximadamente la mitad del volumen. Luego, puede ajustar el volumen del amplificador a su nivel de interpretación normal y aún tener espacio para aumentar o disminuir su volumen según sea necesario desde el instrumento.
3. ECUALIZACIÓN
   1. FRECUENCIA BAJA - configurado para aumentar (15 dB) o cortar (-15 dB) las frecuencias a 100Hz. Controla las frecuencias fundamentales más bajas para mejorar la calidez y los tonos profundos y completos de su instrumento acústico o voz.
   2. FRECUENCIA MEDIA - configurado para aumentar (15 dB) o cortar (-15 dB) las frecuencias a 800Hz. Le permite controlar la definición y la voz de su instrumento acústico o voz.
   3. FRECUENCIA ALTA - configurado para aumentar (15 dB) o cortar (-15 dB) las frecuencias a 7kHz. Aumentar esto mejorará la claridad y el brillo de su instrumento acústico o voz.
4. ELIMINACIÓN DE RETROALIMENTACIÓN
   1. NIVEL DE ELIMINACIÓN DE RETROALIMENTACIÓN – esto ajusta la cantidad de filtrado de retroalimentación. Asegúrese de configurar este control en "off" (apagado) si no tiene problemas de retroalimentación.
   2. FRECUENCIA DE ELIMINACIÓN DE RETROALIMENTACIÓN – esto ajusta la frecuencia del filtrado de retroalimentación.

Para controlar la retroalimentación, haga lo siguiente:

1. Coloque el control de nivel en la configuración de "12 en punto" o superior
2. Gire la perilla de frecuencia, moviéndose de izquierda a derecha, para buscar la frecuencia a la que se suprimirá la retroalimentación.
   1. Si está en el registro inferior, comience en la posición "0"
   2. Desplace hacia la derecha si la frecuencia está en el registro superior
   3. Cuando se elimine la retroalimentación, reduzca el control de nivel hasta que regrese la retroalimentación, luego ajuste ligeramente hacia arriba hasta que desaparezca

5. CHORUS
   1. Interruptor Chorus On (encendido) / Off (apagado) – esto crea un efecto tonal musical brillante.
   2. Control de velocidad de Chorus - esto acelerará la velocidad del efecto Chorus.
6. REVERB
   1. Interruptor Reverb On (encendido) /Off (apagado) – esto simula el ambiente natural de las ondas sonoras reflectantes.
   2. Control de nivel de Reverb – aumentar el control de nivel intensificará la cantidad de reverberación presente en su señal.
7. AUX IN – este conector de entrada auxiliar de 1/8" de 3 conductores le permitirá conectar un CD, un reproductor de MP3 o cualquier otra fuente estéreo para que pueda tocar junto con ella. Para controlar el volumen de esta entrada, ajuste el volumen de salida del dispositivo.
8. HEADPHONE (AURICULARES) - este conector de 1/8" de 3 conductores es para conectar auriculares. Cuando se usa, desconectará el altavoz interno.
9. POWER (ENCENDIDO) – este interruptor basculante se iluminará con un suave color ámbar cuando el amplificador esté encendido y listo para tocar.

PANEL TRASERO

1. POWER (ENCENDIDO)
   1. AC LINE IN – este enchufe acepta un cable con conexión a tierra IEC CLASS 1 estándar (incluido) para proporcionar alimentación de CA al amplificador.
   2. VOLTAGE SELECTOR (SELECTOR DE VOLTAJE) – se utiliza para seleccionar el nivel de voltaje de entrada a 110/115V o 220/230V. Los estándares de voltaje varían según el país.
      Este interruptor está preestablecido en la fábrica. Configurar el interruptor de voltaje de la fuente de alimentación al voltaje de entrada incorrecto podría dañar la fuente de alimentación y posiblemente otras partes de su equipo.
2. DIRECT OUTPUT (SALIDA DIRECTA)
   1. Interruptor PRE/POST EQ – este interruptor determina si su señal de salida directa se verá afectada por la configuración de ecualización del panel frontal. En la configuración PRE, la señal directa no se ve afectada por la configuración del panel frontal; en la configuración POST, la señal directa se ve afectada por la configuración del ecualizador.
   2. DIRECT OUTPUT LEVEL (NIVEL DE SALIDA DIRECTA) – esto ajusta el nivel general de la salida directa.
   3. DIRECT OUTPUT (SALIDA DIRECTA) – conecte un cable balanceado XLR estándar desde este conector para proporcionar una señal de nivel de línea a su sistema de PA, altavoz autoamplificado u otro dispositivo de salida autoamplificado.
   4. GROUND LIFT (LEVANTAMIENTO DE TIERRA) – este interruptor desconecta el pin 1 en el conector XLR, que está conectado al blindaje en el cable y actúa como el punto de tierra del circuito, reduciendo el ruido relacionado con la tierra.
3. EFFECTS LOOP (BUCLE DE EFECTOS)
   estos envíos y retornos no balanceados de ¼" le permiten ejecutar efectos externos entre el preamplificador y el amplificador de potencia, lo que resulta en una señal de efectos más clara y niveles más limpios (nivel de línea frente a nivel de instrumento). Conecte el envío a la entrada de sus dispositivos de efectos y la salida de su dispositivo al retorno.

www.AcousticAmplification.com
